ระบบวัดความเรียบและรูปทรงด้วยเซ็นเซอร์วัดความหยาบแบบไร้ไกด์ช่วงกว้าง
ระบบวัดรูปทรงเครื่องวัดความหยาบผิว
ประเมินความหยาบ ความเรียบ รูปทรง และพารามิเตอร์อื่นๆ อีกมากมายด้วยเครื่องวัดความหยาบและรูปทรงของเรา ซึ่งมีเซ็นเซอร์วัดความหยาบแบบไร้ไกด์ช่วงกว้าง
พื้นฐานการวิเคราะห์การวัดพื้นผิว
พื้นผิวทั้งหมดมีองค์ประกอบที่วัดได้ รวมถึงขนาด รูปร่าง ความหยาบ และความเรียบ ส่วนประกอบที่มีความแม่นยำสูงต้องการการวิเคราะห์องค์ประกอบทั้งหมดเหล่านี้:
- ขนาด: รูปร่างพื้นผิวที่ใช้งานได้ซึ่งกำหนดโดยความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และคุณสมบัติ
- รูปร่าง: ความคลาดเคลื่อนจากรูปร่างพื้นผิวเป้าหมาย (ระนาบ ทรงกลม กรวย ฯลฯ) ซึ่งมักเกิดจากข้อผิดพลาดของเครื่องจักร
- ความหยาบ: เกิดจากปัจจัยต่างๆ เช่น เครื่องมือตัดหรือกระบวนการผลิต
- ความเรียบ: ผลกระทบที่ไม่สมบูรณ์ของเครื่องจักรที่เกิดจากการสั่นสะเทือน ความแข็งแกร่งไม่เพียงพอ หรือปัจจัยกระบวนการที่ไม่เสถียรอื่นๆ
คุณสมบัติของ SR2000 Series
ความสมดุลที่ดีที่สุดระหว่างประสิทธิภาพและต้นทุนด้วยอัตราส่วนราคา/ประสิทธิภาพที่เหนือกว่า:
- เซ็นเซอร์เหนี่ยวนำช่วงกว้างแบบไร้แกนนำมาตรฐาน
- การประเมินความหยาบ ความเรียบ รูปทรง และพารามิเตอร์หลายอย่างที่ครอบคลุม

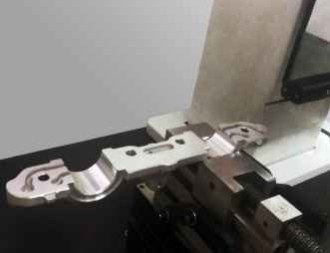

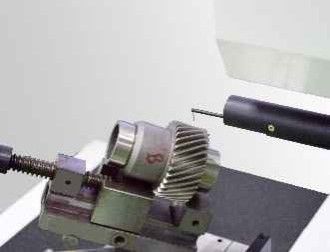

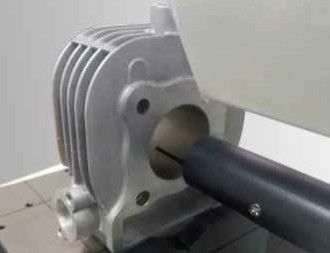

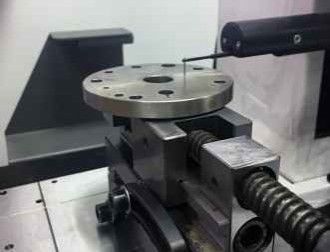

กรณีศึกษาการวัด
ข้อมูลจำเพาะ SR2023G-tbo
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|
| ช่วงการวัดแกน X | 120 มม. |
| ช่วงการวัดแกน Z | 420 มม. |
| ช่วงการวัดแกน Z1 | ±620 ไมโครเมตร/262144:1 |
| ความแม่นยำเชิงเส้นของพารามิเตอร์ความหยาบ¹ | ±3% |
| ความสามารถในการทำซ้ำ | 1δ≤1 นาโนเมตร |
| ความยาวตัด | 0.025, 0.08, 0.25, 0.8, 2.5, 8 มม. |
| ความยาวการให้คะแนน | μcX2,3,4,5,6,7 |
| สัญญาณรบกวนตกค้าง | ≤0.12 ไมโครเมตร |
| ความเร็วในการขับเคลื่อนแกน X | 0.05~20 มม./วินาที |
| ความเร็วในการขับเคลื่อนแกน Z | 0.2~20 มม./วินาที |
ฟังก์ชันการวัด
ความหยาบ: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
ความเรียบ: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
รูปทรงเดิม: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
ส่วนประกอบของระบบ
เซ็นเซอร์วัดความหยาบแบบไร้ไกด์ซีรีส์ R
- ความละเอียด: 65536:1/262144:1
- ช่วง: ±420 ไมโครเมตร/±620 ไมโครเมตร
- ความแม่นยำเชิงเส้น: R:±4%/±3%
- สัญญาณรบกวนตกค้าง: ≤0.007 ไมโครเมตร/≤0.005 ไมโครเมตร
- อ้างอิงความหยาบ: ไกด์, ไม่มีแกนนำ
- เซ็นเซอร์วัดความหยาบแบบไร้หัวพร้อมคุณสมบัติการตอบสนองความถี่ที่ยอดเยี่ยมและแบนด์วิดท์สัญญาณกว้าง
ตัวเลือกไดรเวอร์
Dsh Low Noise Driver / Dch Low Noise Ceramic Driver(เลือกตามความต้องการของคุณ)
- ระยะการเคลื่อนที่ของราง: 100-150 มม./180~220 มม.
- ช่วงจำนวน: 0.05~2 ไมโครเมตร/0.05~5 ไมโครเมตร
- ความตรงของรูปทรง: 0.3 ไมโครเมตร/100 มม.
- ค่าความหยาบตกค้าง: ≤0.005 ไมโครเมตร
- ความเร็วในการเคลื่อนที่สูงสุด: 20 มม./วินาที
- ความเร็วในการวัดขั้นต่ำ: 0.1 มม./วินาที
- แอคทูเอเตอร์ที่มีสัญญาณรบกวนต่ำตรงตามข้อกำหนดความแม่นยำในการวัดรูปทรงสำหรับชิ้นส่วนมาตรฐาน
ส่วนประกอบคอลัมน์
Cnf High Speed Column / Cnfl High Speed Long Column(เลือกตามความต้องการของคุณ)
- ช่วง: 320~420 มม. / 520~620 มม.
- ความเร็วในการเคลื่อนที่สูงสุด: 20 มม./วินาที
- ความเร็วในการเคลื่อนที่ขั้นต่ำ: 0.2 มม./วินาที
- ความแม่นยำในการวางตำแหน่ง: 0.005 มม.
- คอลัมน์ความเร็วสูงพร้อมการออกแบบเฟรม ทนทานต่อการเสียรูปในระยะยาว โครงสร้างการส่งกำลังที่แม่นยำและรวดเร็ว
ส่วนประกอบแพลตฟอร์ม
Mpe Integral Ergonomic Machine Table
- วัสดุ: หินอ่อน
- ข้อมูลจำเพาะ: 500*800, 500*1000
- การออกแบบแบบบูรณาการพร้อมโครงสร้างที่กะทัดรัด บำรุงรักษาสะดวก ประหยัดพื้นที่
- การออกแบบตามหลักสรีรศาสตร์ช่วยลดความเมื่อยล้าของผู้ปฏิบัติงาน
ข้อมูลบริษัท
ลูกค้าและตัวแทนของเรา
คำถามที่พบบ่อย
คำถามที่ 1: คุณเป็นโรงงานหรือบริษัทการค้า?
คำตอบที่ 1: เราเป็นโรงงานและให้การตอบกลับภายใน 24 ชั่วโมง
คำถามที่ 2: บริษัทของคุณผลิตอะไรเป็นหลัก?
คำตอบที่ 2: เราผลิตเครื่องวัดภาพ เครื่องวัดพิกัด อุปกรณ์จับยึด CMM & VMM และอุปกรณ์ที่เกี่ยวข้องเป็นหลัก
คำถามที่ 3: จะเลือกข้อมูลจำเพาะที่เหมาะสมได้อย่างไร?
คำตอบที่ 3: ทีมงานมืออาชีพของเราจะแนะนำข้อมูลจำเพาะที่เหมาะสมตามความหลากหลายของผลิตภัณฑ์และข้อกำหนดการวัดของคุณ
คำถามที่ 4: คุณรับบริการที่กำหนดเองหรือไม่?
คำตอบที่ 4: ใช่! เรามีทั้งเครื่องจักรมาตรฐานและโซลูชันที่กำหนดเองตามความต้องการของลูกค้า
คำถามที่ 5: ระยะเวลาการรับประกันของคุณคือเท่าใด?
คำตอบที่ 5: ระยะเวลาการรับประกันผลิตภัณฑ์ของเราคือ 1 ปี เรามีคุณภาพผลิตภัณฑ์ที่มั่นคงพร้อมการปรับปรุงชิ้นส่วนที่แตกหักได้เพื่อประสิทธิภาพที่เชื่อถือได้
