โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ

Inductive Sensor-Based Surface Profile and Contour Measurement System
Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: UNIMETRO
หมายเลขรุ่น: SE2000
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Discussible
รายละเอียดการบรรจุ: กรณีไม้
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 15set ต่อเดือน
ราคาถูกที่สุด ติดต่อตอนนี้
ข้อมูลรายละเอียด
เซนเซอร์: เซ็นเซอร์โปรไฟล์อุปนัย ซอฟต์แวร์: ซอฟต์แวร์วัดรูปร่าง CMS
ผู้สมัคร: เครื่องมือ, ระบบกรองเครื่องยนต์, บุช, แม่พิมพ์ฉีด
เน้น:

contour measuring instrument

,

roughness measuring instrument

รายละเอียดสินค้า

ระบบวัดโปรไฟล์พื้นผิวและรูปทรงโดยใช้เซ็นเซอร์เหนี่ยวนำ
โซลูชันการวัดโปรไฟล์พื้นผิวและรูปทรง
พื้นผิวทั้งหมดมีองค์ประกอบที่สามารถวัดได้ รวมถึงขนาด รูปร่าง ความหยาบ และความเรียบ องค์ประกอบที่มีความแม่นยำสูงต้องการการวิเคราะห์องค์ประกอบทั้งหมดเหล่านี้อย่างครอบคลุมเพื่อให้มั่นใจถึงประสิทธิภาพและคุณภาพที่ดีที่สุด
องค์ประกอบการวัดพื้นผิว
  • ขนาด: รูปร่างพื้นผิวที่ใช้งานได้ซึ่งกำหนดโดยความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และคุณสมบัติ
  • รูปร่าง: ความเบี่ยงเบนจากรูปร่างพื้นผิวเป้าหมาย (ระนาบ ทรงกลม กรวย ฯลฯ) ซึ่งมักเกิดจากข้อผิดพลาดของเครื่องจักร
  • ความหยาบ: ความแปรปรวนของพื้นผิวที่เกิดจากเครื่องมือตัดหรือกระบวนการผลิต
  • ความเรียบ: ผลกระทบที่ไม่เหมาะสมของเครื่องจักรที่เกิดจากการสั่นสะเทือน ความแข็งแกร่งไม่เพียงพอ หรือปัจจัยความไม่เสถียรของกระบวนการอื่นๆ
คุณสมบัติซีรีส์ SE2000
บรรลุความสมดุลที่เหมาะสมที่สุดระหว่างประสิทธิภาพและต้นทุนด้วยอัตราส่วนราคาต่อประสิทธิภาพที่ยอดเยี่ยม
  • เซ็นเซอร์เหนี่ยวนำหลากหลายประเภทสำหรับการใช้งานที่หลากหลาย
  • ความสามารถในการวัดรูปทรงที่มีความแม่นยำสูงในช่วงแคบ
  • การวัดไมโครโปรไฟล์ด้วยความแม่นยำที่ยอดเยี่ยม

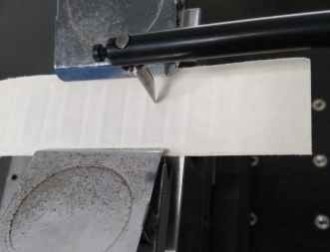

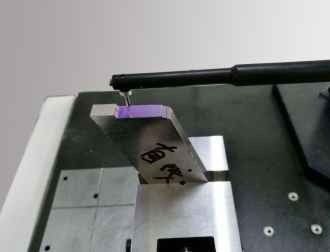

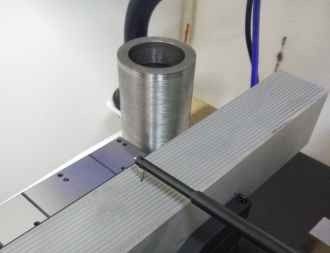

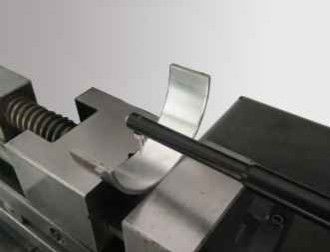

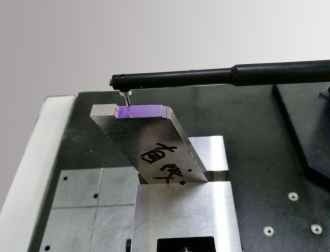

การใช้งานการวัด
โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ 0 โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ 1 โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ 2 โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ 3
ข้อมูลจำเพาะ SE2022G-tbo
ข้อมูลจำเพาะรายละเอียด
ช่วงการวัด - แกน X120 มม.
ช่วงการวัด - แกน Z420 มม.
ช่วงการวัด - แกน Z1±0.5 มม. ~ ±7.5 มม./262144:1
ความแม่นยำเชิงเส้น Z10.07% f.s.
ความแม่นยำของมุม±1°
ความตรง0.3 ไมโครเมตร/100 มม.
ความเร็วการขับเคลื่อนแกน X0.05~20 มม./วินาที
ความเร็วการขับเคลื่อนแกน Z0.2~20 มม./วินาที
ความสามารถในการวัด
การวิเคราะห์โปรไฟล์ที่ครอบคลุม รวมถึงองค์ประกอบเชิงเส้นของพื้นผิวชิ้นงานต่างๆ คุณสมบัติจุด การวัดระยะห่างระหว่างจุดและเส้น การวิเคราะห์ตำแหน่งขององค์ประกอบ รวมถึงระยะทาง ความขนาน ความตั้งฉาก มุม ความลึกของร่อง ความกว้างของร่อง รัศมี การวิเคราะห์ความตรง การวิเคราะห์ความนูน และการวิเคราะห์โปรไฟล์
ส่วนประกอบของระบบ
เซ็นเซอร์รูปทรงเหนี่ยวนำซีรีส์ E
โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ 4
  • ความละเอียด: 65536:1 / 262144:1
  • ช่วง: ±0.5 มม. ~ ±5 มม. / ±0.5 มม. ~ ±7.5 มม.
  • ความแม่นยำเชิงเส้น: 0.15% / 0.07%
  • แรงวัด: 0.7 มก.
  • อัตราส่วนความแม่นยำ/ช่วงที่ยืดหยุ่นพร้อมข้อได้เปรียบที่เหนือกว่าสำหรับเซ็นเซอร์ดิจิทัลในการใช้งานวัดรูปทรงขนาดเล็ก
ระบบขับเคลื่อน
โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ 5
ไดรเวอร์เสียงรบกวนต่ำ Dsh / ไดรเวอร์เซรามิกเสียงรบกวนต่ำ Dch(เลือกได้ตามข้อกำหนดการใช้งาน)
  • ระยะการเคลื่อนที่ของราง: 100-150 มม. / 180~220 มม.
  • ช่วงจำนวน: 0.05~2 ไมโครเมตร / 0.05~5 ไมโครเมตร
  • ความตรงของรูปทรง: 0.3 ไมโครเมตร/100 มม.
  • ค่าความหยาบที่เหลือ: ≤0.005 ไมโครเมตร
  • ความเร็วการเคลื่อนที่สูงสุด: 20 มม./วินาที
  • ความเร็วการวัดขั้นต่ำ: 0.1 มม./วินาที
  • แอคทูเอเตอร์เสียงรบกวนต่ำตรงตามข้อกำหนดความแม่นยำในการวัดโปรไฟล์ชิ้นส่วนมาตรฐาน
  • สามารถวัดค่า Ra ได้มากกว่า 0.025 ไมโครเมตรด้วยเซ็นเซอร์วัดความหยาบ
ส่วนประกอบคอลัมน์
คอลัมน์ความเร็วสูง Cnf / คอลัมน์ยาวความเร็วสูง Cnfl(เลือกได้ตามข้อกำหนดการใช้งาน)
  • ช่วง: 320~420 มม. / 520~620 มม.
  • ความเร็วการเคลื่อนที่สูงสุด: 20 มม./วินาที
  • ความเร็วการเคลื่อนที่ขั้นต่ำ: 0.2 มม./วินาที
  • ความแม่นยำในการวางตำแหน่ง: 0.005 มม.
  • การออกแบบคอลัมน์ความเร็วสูงพร้อมโครงสร้างเฟรมที่ไม่เสียรูป
  • โครงสร้างส่งกำลังความเร็วสูงที่แม่นยำพร้อมช่วงความเร็วที่กว้างและความแม่นยำในการวางตำแหน่งสูง
ส่วนประกอบแพลตฟอร์ม
โปรไฟล์พื้นผิวและระบบการวัดรูปร่างโดยใช้เซนเซอร์แบบอินดักทีฟ 6
โต๊ะเครื่องจักรตามหลักสรีรศาสตร์แบบบูรณาการ MPE
  • วัสดุ: หินอ่อน
  • ข้อมูลจำเพาะ: 500*800, 500*1000
  • การออกแบบแบบบูรณาการพร้อมโครงสร้างที่กะทัดรัด
  • การบำรุงรักษาที่สะดวกและประหยัดพื้นที่
  • การออกแบบตามหลักสรีรศาสตร์ช่วยลดความเมื่อยล้าของผู้ปฏิบัติงาน
คำถามที่พบบ่อย
คำถามที่ 1: คุณเป็นโรงงานหรือบริษัทการค้า?
คำตอบที่ 1: เราเป็นโรงงานและให้การตอบกลับภายใน 24 ชั่วโมง
คำถามที่ 2: บริษัทของคุณผลิตอะไรเป็นหลัก?
คำตอบที่ 2: เราผลิตเครื่องวัดภาพ (Vision Measuring Machines), เครื่องวัดพิกัด (Coordinate Measuring Machines), อุปกรณ์จับยึด CMM & VMM และอุปกรณ์ที่เกี่ยวข้องเป็นหลัก
คำถามที่ 3: จะเลือกข้อมูลจำเพาะที่เหมาะสมได้อย่างไร?
คำตอบที่ 3: ทีมงานมืออาชีพของเราจะแนะนำข้อมูลจำเพาะของเครื่องมือวัดที่เหมาะสมตามความหลากหลายของผลิตภัณฑ์และข้อกำหนดการวัดของคุณ
คำถามที่ 4: คุณรับบริการที่กำหนดเองหรือไม่?
คำตอบที่ 4: ใช่ เรามีทั้งเครื่องจักรมาตรฐานและโซลูชันที่กำหนดเองตามความต้องการเฉพาะของลูกค้า
คำถามที่ 5: ระยะเวลาการรับประกันของคุณคือเท่าใด?
คำตอบที่ 5: ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 1 ปี เราคงคุณภาพผลิตภัณฑ์ที่เสถียรด้วยการปรับปรุงส่วนประกอบที่แตกหักได้เพื่อประสิทธิภาพที่เชื่อถือได้
