ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์

ข้อมูลพื้นฐาน

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	UNIMETRO
หมายเลขรุ่น:	SP1000

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	Discussible
รายละเอียดการบรรจุ:	กรณีไม้
เงื่อนไขการชำระเงิน:	T/T
สามารถในการผลิต:	15set ต่อเดือน

ราคาถูกที่สุด ติดต่อตอนนี้

ข้อมูลรายละเอียด

เซนเซอร์:

เซ็นเซอร์รูปร่างแบบดิจิตอล

ซอฟต์แวร์:

ซอฟต์แวร์วัดรูปร่าง CMS

ผู้สมัคร:

แหวนน้ำมันเครื่อง, เครื่องมือบดลูกสูบ, แบริ่ง, แกนแกน ....

เน้น:

contour measuring equipment

,

roughness measuring instrument

รายละเอียดสินค้า

ระบบการวัดรูปแบบพื้นผิวและลักษณะของ CMS ด้วยเทคโนโลยี Profilometer

เครื่องวัดวงจรแบบดิจิตอล

องค์ประกอบที่สามารถวัดได้ของพื้นผิวทั้งหมดประกอบด้วยขนาด, รูปทรง, ความหยาบคายและความคลื่น หลายองค์ประกอบที่สําคัญต้องการการวิเคราะห์ครบวงจรขององค์ประกอบทั้งหมดนี้

ขนาด:รูปแบบหน้าที่ของพื้นผิวที่กําหนดโดยความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และลักษณะ
รูปทรง:ความเบี่ยงเบนจากรูปร่างเป้าหมายของพื้นผิว (ระนาบ, ลูกกลม, โคนัส, ฯลฯ) โดยทั่วไปที่เกิดจากความผิดพลาดของเครื่อง
ความหยาบคายเกิดจากปัจจัย เช่น เครื่องมือตัดหรือกระบวนการแปรรูป
ความคลื่น:อิทธิพลของเครื่องจักรที่ไม่สมบูรณ์แบบที่เกิดจากการสั่นสะเทือน ความแข็งไม่เพียงพอหรือปัจจัยที่ไม่มั่นคงอื่น ๆ ในกระบวนการ

ลักษณะของซีรีย์ SP1000

ประเภทมาตรฐานที่มีต้นทุนการใช้งานต่ํา
เครื่องตรวจจับวงจรดิจิตอล
ความสามารถในการทําการวัดระดับขนาดใหญ่

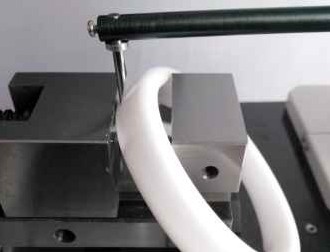

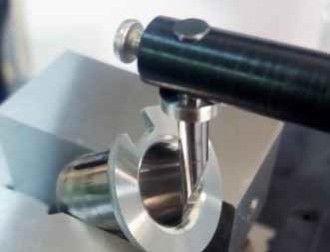

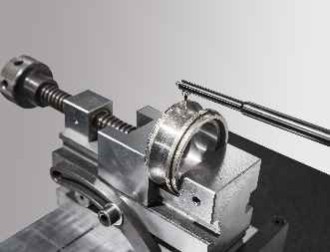

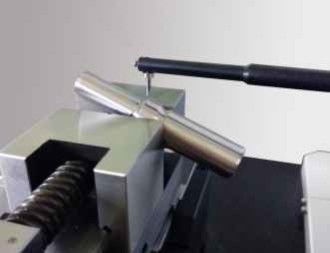

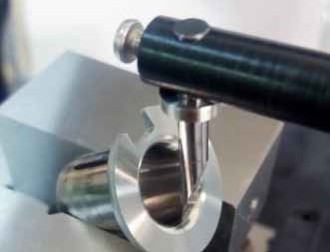

ตัวอย่างกรณีการวัด

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 0

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 1

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 2

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 3

เฉพาะเจาะจงที่แนะนํา

รายละเอียด	รายละเอียด
เลขรุ่น	SE2022G-tbo
ระยะการวัดแกน X	120 มม
ระยะการวัดแกน Z	420 มม.
ระยะ Z1-แกน	±0.5mm~±7.5mm/262144:1
Z1 ความละเอียดเชิงเส้น	00.07% f.s.
ความแม่นยําของมุม	± 1′
ความตรง	0.3μm/100mm
ความเร็วการขับเคลื่อนแกน X	0.05 ~ 20mm/s
ความเร็วในการขับขี่แกน Z	0.2~20mm/s
ฟังก์ชันการวัด	องค์ประกอบเส้น, ลักษณะจุด, ระยะทาง, ปานกลาง, ความตั้งตรง, มุม, ความลึกของช่อง, ความกว้างของช่อง, รังสี, การวิเคราะห์ความเรียบ, การวิเคราะห์ความคอนเว็กซี่, การวิเคราะห์โปรไฟล์

องค์ประกอบระบบ

เครื่องตรวจจับวงจรดิจิตอลซีรีส์ P

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 4

พิสูจน์: 65536:1 / 262144:1
ระยะ: R:±400μm/±600μm, C:±5mm/±7.5mm
ความละเอียดเส้นตรง: R: ± 7%/± 4%, C:0.15%/0.07%
เสียงเหลือ: ≤0.025μm/≤0.02μm
อ้างอิงความหยาบ: เส้นทาง, ไม่มีเส้นทาง
เครื่องตรวจจับความเข้มงวดแบบบูรณาการความแม่นยําสูง สําหรับการวัดความหยาบและรูปแบบด้วยการเปลี่ยนเข็ม

ตัวเลือกของคนขับ

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 5

การเดินทางทางรถไฟ: 100-150 มม.
ระยะจํานวน: 0.2 ~ 2μm
ความเรียบตรงของลวดลาย: 0.5μm/100mm
ค่าเหลือของความหยาบ: ≤0.02μm
ความเร็วในการเคลื่อนที่สูงสุด: 10mm/s
ความเร็วการวัดขั้นต่ํา: 0.1mm/s
การขับขี่แบบมาตรฐานตอบสนองความต้องการความแม่นยําในการวัดบริเวณส่วน

องค์ประกอบคอลัมน์

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 6

ระยะ: 320 ~ 420mm / 520 ~ 620mm
ความเร็วในการเคลื่อนที่สูงสุด: 10mm/s
ความเร็วขั้นต่ําในการเคลื่อนที่: 0.5mm/s
ความแม่นยําการตั้งตําแหน่ง: 0.01 มม.
การออกแบบเบา ๆ ด้วยคอลัมน์แบบกรอบเพื่อความมั่นคงระยะยาว

องค์ประกอบของแพลตฟอร์ม: เครื่อง MPM แบบมาตรฐานบูรณาการ

วัสดุ: มาร์บอร์
รายละเอียด: 500*800, 500*1000
การออกแบบชิ้นเดียวที่มีโครงสร้างที่คอมพัคต์ เพื่อการบํารุงรักษาง่าย

ข้อมูลบริษัท

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 7

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 8

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 9

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 10

ลูกค้าและเจ้าหน้าที่ของเรา

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 11

ระบบการวัดโปรไฟล์พื้นผิวและรูปร่าง CMS พร้อมเทคโนโลยีโปรไฟล์ 12

คํา ถาม ที่ ถาม บ่อย

Q1: คุณเป็นโรงงานหรือบริษัทการค้า?

A1: เราเป็นโรงงานและให้คําตอบภายใน 24 ชั่วโมง

Q2: บริษัทของคุณผลิตอะไรหลักๆ?

A2: เราเชี่ยวชาญในเครื่องวัดสายตา เครื่องวัดพิกัด เครื่องติดตั้ง CMM & VMM และอุปกรณ์ที่เกี่ยวข้อง

Q3: วิธีการเลือกรายละเอียดที่เหมาะสม

A3: ทีมงานมืออาชีพของเราจะให้คําปรึกษาคุณเกี่ยวกับรายละเอียดที่เหมาะสมขึ้นอยู่กับประเภทสินค้าและความต้องการในการวัดของคุณ

Q4: คุณยอมรับการบริการที่กําหนดเองหรือไม่?

A4: ใช่ เราให้ทั้งเครื่องจักรมาตรฐานและการแก้ไขตามความต้องการของลูกค้า

Q5: ระยะเวลาการรับประกันของคุณคืออะไร?

A5: ระยะเวลาการรับประกันสินค้าของเราคือ 1 ปี เราได้ปรับปรุงส่วนที่แตกง่ายและรักษาคุณภาพสินค้าที่มั่นคง
