ระบบการวัดรูปร่างแบบดิจิทัลความแม่นยำสูงสำหรับเกียร์ พูลเล่ย์ และสกรู

High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: UNIMETRO
หมายเลขรุ่น: SP2000
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Discussible
รายละเอียดการบรรจุ: กรณีไม้
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 15set ต่อเดือน
ราคาถูกที่สุด ติดต่อตอนนี้
ข้อมูลรายละเอียด
เซนเซอร์: Php ซีรี่ส์เซ็นเซอร์โปรไฟล์ดิจิตอลสัญญาณรบกวนต่ำ ซอฟต์แวร์: ระบบการวัดและวิเคราะห์โปรไฟล์ CAS
ผู้สมัคร: เกียร์， รอก， สกรู， เฟืองเกลียว ฯลฯ
เน้น:

contour measuring instrument

,

contour measuring equipment

รายละเอียดสินค้า

ระบบวัดรูปทรงดิจิทัลความแม่นยำสูงสำหรับเฟือง รอก และสกรู
เครื่องวัดความหยาบผิว ระบบวัดรูปทรง
องค์ประกอบที่สามารถวัดได้ของพื้นผิวทั้งหมด ได้แก่ ขนาด รูปร่าง ความหยาบ และความเรียบ องค์ประกอบที่มีความสำคัญสูงหลายอย่างต้องการการวิเคราะห์องค์ประกอบทั้งหมดเหล่านี้:
  • ขนาด: รูปร่างการทำงานของพื้นผิวที่กำหนดโดยความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และคุณสมบัติ
  • รูปร่าง: การเบี่ยงเบนจากรูปร่างเป้าหมายของพื้นผิว (ระนาบ ทรงกลม กรวย ฯลฯ) ซึ่งมักเกิดจากข้อผิดพลาดของเครื่องจักร
  • ความหยาบ: เกิดจากปัจจัยต่างๆ เช่น เครื่องมือตัด หรือกระบวนการผลิต
  • ความเรียบ: ผลกระทบของเครื่องจักรที่ไม่สมบูรณ์ซึ่งเกิดจากการสั่นสะเทือน ความแข็งแกร่งไม่เพียงพอ หรือปัจจัยที่ไม่เสถียรอื่นๆ ในกระบวนการ
คุณสมบัติของซีรีส์ SP2000
สมดุลที่ดีที่สุดระหว่างประสิทธิภาพและต้นทุน พร้อมอัตราส่วนราคาต่อประสิทธิภาพที่เหนือกว่า
  • เซ็นเซอร์วัดรูปทรงดิจิทัลความแม่นยำสูง
  • การวัดรูปทรงความแม่นยำสูงขนาดใหญ่และการวัดโปรไฟล์ขนาดเล็ก
  • UNIMETRO ใช้เซ็นเซอร์ดิจิทัลใหม่ที่เป็นนวัตกรรมใหม่ ให้ความแม่นยำเชิงเส้นดีกว่าเซ็นเซอร์เข้ารหัสแบบดิจิทัลแบบดั้งเดิมถึงห้าเท่า
  • ความสามารถในการวัดรูปทรงขนาดเล็ก 10 เท่า ในขณะที่ยังคงตอบสนองความต้องการในการวัดขนาดใหญ่
  • การใช้งานทั่วไป ได้แก่ ตลับลูกปืนเม็ดลึก ตลับลูกปืนเม็ดเรียว และร่องสกรูบอล สำหรับการวัดค่า R ค่าเบี่ยงเบนการกำหนดค่า และค่า Pt
การใช้งานการวัด
ระบบการวัดรูปร่างแบบดิจิทัลความแม่นยำสูงสำหรับเกียร์ พูลเล่ย์ และสกรู 0

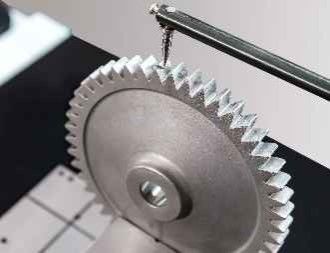

เฟือง
ระบบการวัดรูปร่างแบบดิจิทัลความแม่นยำสูงสำหรับเกียร์ พูลเล่ย์ และสกรู 1

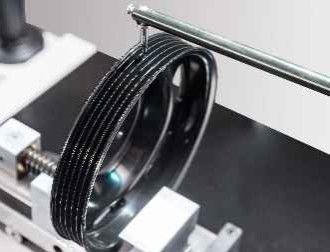

รอก
ระบบการวัดรูปร่างแบบดิจิทัลความแม่นยำสูงสำหรับเกียร์ พูลเล่ย์ และสกรู 2

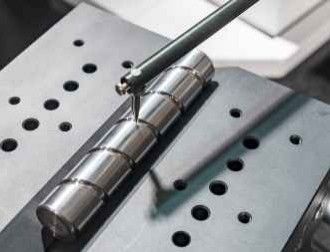

สกรู
ระบบการวัดรูปร่างแบบดิจิทัลความแม่นยำสูงสำหรับเกียร์ พูลเล่ย์ และสกรู 3

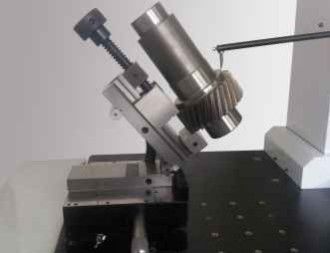

เฟืองเฉียง
ข้อมูลจำเพาะทางเทคนิค
ข้อมูลจำเพาะ SP2012G-tdo
ช่วงการวัด
แกน X 120 มม.
แกน Z 420 มม.
แกน Z1 ±12.5 มม.
ความแม่นยำ
ความแม่นยำเชิงเส้น Z1 ±(0.8+|0.15H|)μm
ส่วนโค้ง ±(1.5+R/12)μm
มุม ±1′
ความตรง 0.5μm/100 มม.
ความเร็วในการขับเคลื่อน
แกน X 0.05~20 มม./วินาที
แกน Z 0.2~20 มม./วินาที
ฟังก์ชันการวัด
การวิเคราะห์โปรไฟล์ รวมถึงองค์ประกอบเชิงเส้นของพื้นผิวชิ้นงานต่างๆ คุณสมบัติของจุด การวัดระยะห่างระหว่างจุดและเส้น การวิเคราะห์ตำแหน่งขององค์ประกอบ รวมถึงระยะทาง ความขนาน ความตั้งฉาก มุม ความลึกของร่อง ความกว้างของร่อง รัศมี สามารถวิเคราะห์ความตรง การวิเคราะห์ความนูน และการวิเคราะห์โปรไฟล์ที่ครอบคลุม
ส่วนประกอบของระบบ
เซ็นเซอร์: เซ็นเซอร์โปรไฟล์ดิจิทัลสัญญาณรบกวนต่ำ ซีรีส์ PHP
ระบบการวัดรูปร่างแบบดิจิทัลความแม่นยำสูงสำหรับเกียร์ พูลเล่ย์ และสกรู 4
  • ความละเอียด: 0.02-0.1μm
  • ช่วง: ±7.5-±30μm
  • ความแม่นยำเชิงเส้น: ±(0.7+|0.05H|)μm
  • กำลังการวัด: 0.7 กก.
  • สัญญาณรบกวนต่ำมากสำหรับการวัดโปรไฟล์ขนาดเล็กในช่วงกว้างพร้อมความเป็นเชิงเส้นที่ยอดเยี่ยม
ไดรเวอร์: ไดรเวอร์สัญญาณรบกวนต่ำ DSH / ไดรเวอร์เซรามิกสัญญาณรบกวนต่ำ DCH
ระบบการวัดรูปร่างแบบดิจิทัลความแม่นยำสูงสำหรับเกียร์ พูลเล่ย์ และสกรู 5
  • ระยะการเคลื่อนที่ของราง: 100-150 มม./180~220 มม.
  • ช่วงตัวเลข: 0.05~2μm/0.05~5μm
  • ความตรงของรูปทรง: 0.3μm/100 มม.
  • ค่าคงเหลือความหยาบ: ≤0.005μm
  • ความเร็วในการเคลื่อนที่สูงสุด: 20 มม./วินาที
  • ความเร็วในการวัดขั้นต่ำ: 0.1 มม./วินาที
  • แอคทูเอเตอร์สัญญาณรบกวนต่ำตรงตามข้อกำหนดความแม่นยำในการวัดโปรไฟล์สำหรับชิ้นส่วนมาตรฐาน
ส่วนประกอบเสา: เสาสูงความเร็วสูง CNF / เสายาวความเร็วสูง CNFL
  • ช่วง: 320~420 มม. / 520~620 มม.
  • ความเร็วในการเคลื่อนที่สูงสุด: 20 มม./วินาที
  • ความเร็วในการเคลื่อนที่ขั้นต่ำ: 0.2 มม./วินาที
  • ความแม่นยำในการวางตำแหน่ง: 0.005 มม.
  • เสาสูงความเร็วสูงพร้อมการออกแบบโครงสร้าง การก่อสร้างที่ไม่เสียรูปในระยะยาว
ส่วนประกอบแท่น: โต๊ะเครื่องจักรตามหลักสรีรศาสตร์แบบบูรณาการ MPE
  • วัสดุ: หินอ่อน
  • ข้อมูลจำเพาะ: 500*800, 500*1000
  • การออกแบบแบบบูรณาการพร้อมโครงสร้างที่กะทัดรัดเพื่อการบำรุงรักษาที่สะดวก
  • การออกแบบตามหลักสรีรศาสตร์ช่วยลดความเมื่อยล้าของผู้ปฏิบัติงาน
คำถามที่พบบ่อย
คำถามที่ 1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?
คำตอบที่ 1: เราเป็นโรงงานและให้การตอบกลับภายใน 24 ชั่วโมง
คำถามที่ 2: บริษัทของคุณผลิตอะไรเป็นหลัก?
คำตอบที่ 2: เราผลิตเครื่องวัดภาพ เครื่องวัดพิกัด อุปกรณ์จับยึด CMM & VMM และอุปกรณ์ที่เกี่ยวข้องเป็นหลัก
คำถามที่ 3: จะเลือกข้อมูลจำเพาะที่เหมาะสมได้อย่างไร?
คำตอบที่ 3: ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่เหมาะสมตามความหลากหลายและข้อกำหนดขนาดของผลิตภัณฑ์ของคุณ
คำถามที่ 4: คุณรับบริการที่กำหนดเองหรือไม่?
คำตอบที่ 4: ใช่ เรามีทั้งเครื่องจักรมาตรฐานและโซลูชันที่กำหนดเองตามความต้องการของลูกค้า
คำถามที่ 5: ระยะเวลาการรับประกันของคุณคือเท่าใด?
คำตอบที่ 5: ระยะเวลาการรับประกันผลิตภัณฑ์ของเราคือ 1 ปี เราได้ปรับปรุงชิ้นส่วนที่แตกหักเพื่อเพิ่มความเสถียรและคุณภาพของผลิตภัณฑ์
