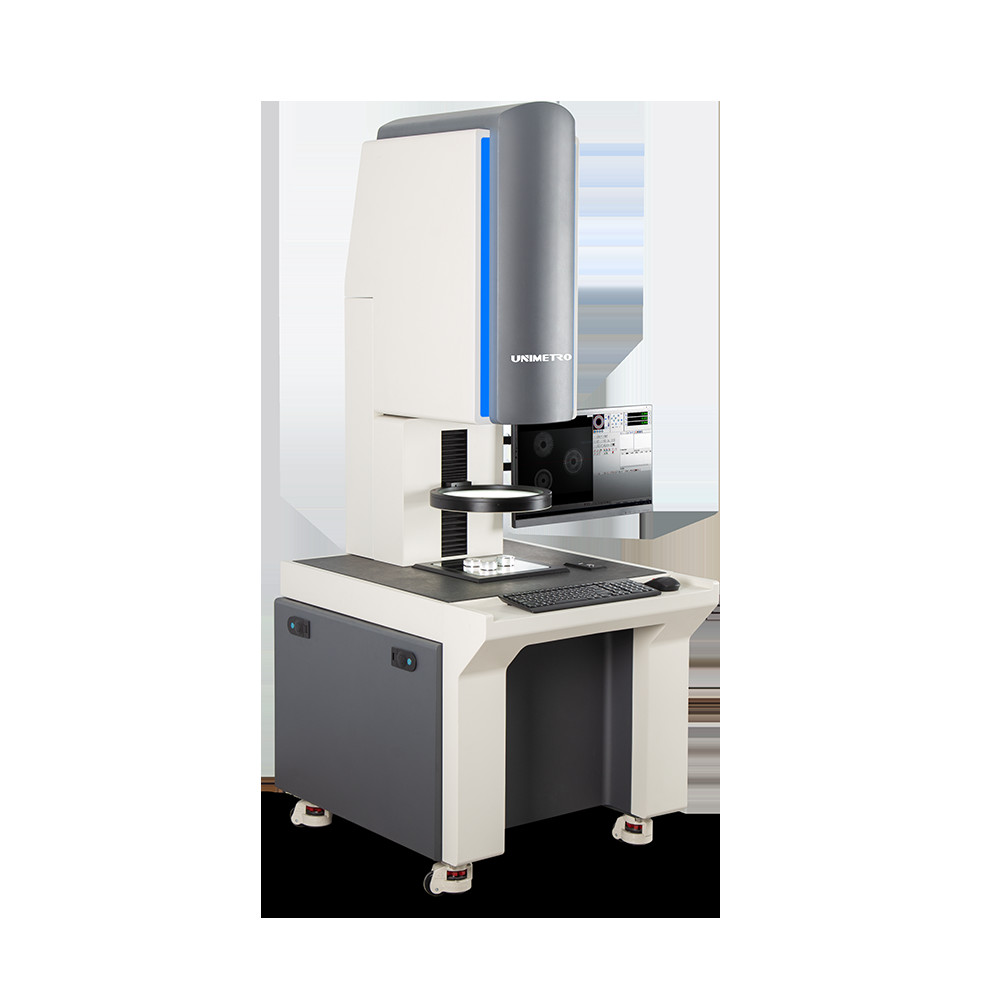

ระบบการวัดความหยาบและลักษณะลักษณะของพื้นผิวของอ้อมแขน
ระบบการวัดความหยาบของพื้นผิวและลักษณะลักษณะ
ระบบการวัดที่ทันสมัยนี้รวมความสามารถในการวิเคราะห์ลักษณะและความหยาบคายในเครื่องเดียว ให้คุณลักษณะพื้นผิวที่ครบถ้วนสําหรับการใช้งานในอุตสาหกรรม
หลักการในการวัดพื้นที่
พื้นผิวทั้งหมดสามารถมีลักษณะโดยสี่องค์ประกอบหลักที่ส่งผลกระทบต่อการทํางานและผลประกอบการ:
- ขนาด:ความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และลักษณะผิว
- รูปทรง:ความเบี่ยงเบนจากกณิตศาสตร์เป้าหมาย (ระนาบ, ลูกกลม, โคเนส) โดยทั่วไปเกิดจากความผิดพลาดของเครื่อง
- ความหยาบคายเนื้อผิวจากเครื่องมือตัดหรือกระบวนการแปรรูป
- ความคลื่น:ความแตกต่างระยะเวลาที่เกิดจากการสั่นสะเทือน ความแข็งไม่เพียงพอ หรือความไม่มั่นคงของกระบวนการ
ลักษณะของซีรีส์ SPR1000
การปรับแต่งแบบมาตรฐานที่มีอัตราส่วนค่าใช้จ่ายและผลประกอบที่ดีที่สุด อุปกรณ์พร้อมกับเซ็นเซอร์บริเวณดิจิตอล และเซ็นเซอร์ความหยาบชื้นเพื่อความสามารถในการวัดสองในเครื่องเดียว
การใช้งานในการวัด
หน่วยวางแขน
คริสตัลเยอร์มาเนียมประเภทแสง
แหวนรัด
ทอร์โบซีล
รายละเอียดเทคนิค
| รายละเอียด | มูลค่า |
|---|
| เลขรุ่น | PR1103G-sdk |
| ระยะวัดแกน X | 100 มม. |
| ระยะวัดแกน Z | 320 มม. |
| ระยะวัดแกน Z1 | C:±12.5mm / R:±420μm |
| ความแม่นยําของลักษณะ (Z1 Linear) | ± ((1.5+ 0.2H) |
| ความแม่นยําของ Arc | ±(2+R/8) μm |
| ความแม่นยําของมุม | ± 2′ |
| ความตรง | 0.8μm/100mm |
| ความหยาบคาย ความแม่นยําเส้น | ± 4% |
| เสียงเหลือ | ≤ 0.02μm |
| ค่าซ้ํา | 1δ≤2nm |
| ความยาวคลื่นตัด | 0.0250, 0080, 0250, 08, 2.5, 8 มิลลิเมตร |
| ความยาวระดับ | λcX23,4,5,6,7 |
| ความเร็วการขับเคลื่อนแกน X | 0.1 ~ 10mm/s |
| ความเร็วในการขับขี่แกน Z | 0.5-10mm/s |
ความสามารถในการวัด
การวิเคราะห์รายละเอียดองค์ประกอบเส้น, ลักษณะจุด, ระยะทาง, ปานกลาง, ความตั้ง, มุม, ความลึก/ความกว้างของช่อง, แพร่รัศมี, การวิเคราะห์ความเรียบ, การวิเคราะห์ความคอนเว็กซี่, การวิเคราะห์โปรไฟล์
ปริมาตรความหยาบ:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
ปริมาตรคลื่น:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
ปารามิเตอร์คอนทูร์เดิม:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
องค์ประกอบระบบ
ส่วนประกอบรถไฟ:การเดินทาง 100-150 มิลลิเมตร ระยะเวลา 0.2 ~ 2μm ความเรียบ 0.5μm/100 มิลลิเมตร ความหยาบเหลือ ≤ 0.02μm ระยะความเร็ว 0.1-10 มิลลิเมตร/วินาที
ตัวเลือกคอลัมน์CNS Standard Column (320-420mm) หรือ CNSL Long Column (520-620mm) การออกแบบกรอบเบาๆ ความแม่นยําในการตั้งตําแหน่ง 0.01mm
ระเบียง:MPM แพลตฟอร์มเมอร์บูรณาการ 500×800mm หรือ 500×1000mm รายละเอียดการออกแบบคอมแพคต์ชิ้นเดียว
เทคโนโลยีการวัด
การวัดความหยาบคายแบบสัมผัสจะติดตาม sonda ผ่านพื้นผิว ในขณะที่ระบบเลเซอร์ที่ไม่สัมผัสจะวัดแสงที่สะท้อนระบบของเราให้การวิเคราะห์เนื้อเยื่อพื้นผิวที่แม่นยําแสดงความลึกของความหยาบคาย (Rz) และค่าเฉลี่ยของความหยาบคาย (Ra) ในไมโครเมตร.
คํา ถาม ที่ ถาม บ่อย
คุณเป็นโรงงานหรือบริษัทการค้า?
เราเป็นโรงงาน และให้คําตอบภายใน 24 ชั่วโมง
บริษัทของคุณเชี่ยวชาญอะไร
เราผลิตเครื่องวัดวิชั่น เครื่องวัดพิกัด เครื่องติดตั้ง CMM และ VMM และอุปกรณ์ที่เกี่ยวข้อง
วิธีเลือกรายละเอียดที่เหมาะสม
ทีมงานผู้เชี่ยวชาญของเราจะแนะนํารายละเอียดที่เหมาะสมขึ้นอยู่กับประเภทสินค้าและความต้องการในการวัด
คุณยอมรับการบริการตามที่ต้องการหรือไม่
ใช่ เราให้ทั้งเครื่องจักรมาตรฐาน และการแก้ไขตามความต้องการของลูกค้า
ระยะเวลาการรับประกันของคุณคืออะไร?
ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 1 ปี และมีความทนทานที่ดีขึ้นบนส่วนประกอบที่แตกง่าย
