RMW Advanced Multi-Function Surface Roughness Tester เครื่องทดสอบความหยาบของพื้นผิว
เครื่องทดสอบความหยาบของพื้นผิวมืออาชีพ ที่ใช้เทคโนโลยีเซ็นเซอร์อัดแบบไม่มีซอนด์ เพื่อวิเคราะห์และวัดพื้นผิวอย่างครบถ้วน
หลักการในการวัดความหยาบของพื้นผิว
การวิเคราะห์พื้นผิวประกอบด้วยสี่องค์ประกอบที่วัดได้อย่างสําคัญที่จําเป็นสําหรับการประเมินองค์ประกอบความแม่นยําสูง:
- ขนาด:ความสัมพันธ์เชิงเส้นที่กําหนดรูปร่างหน้าที่ของพื้นผิว รวมถึงรัศมี มุม และระยะทาง
- รูปทรง:ความเบี่ยงเบนจากจีโอเมตรพื้นผิวเป้าหมายที่เกิดจากความไม่แม่นยําของเครื่อง
- ความหยาบคายความแตกต่างของเนื้อผิวที่เกิดจากเครื่องมือตัดและกระบวนการแปรรูป
- ความคลื่น:ความผิดปกติระยะเวลาของพื้นผิวจากการสั่นสะเทือน, ปัญหาความแข็งแรงหรือความไม่มั่นคงของกระบวนการ
ลักษณะของ SR1000
การตั้งค่าแบบมาตรฐานของโต๊ะทํางานที่มีประสิทธิภาพและผลประกอบการที่ไม่ธรรมดา
- เทคโนโลยีเซ็นเซอร์อัดแบบมาตรฐานที่ไม่มีหมู
- การประเมินอย่างครบถ้วนของปริมาตรความหยาบหยาบ, ความคลื่นคลื่น และโปรไฟล์
- ความสามารถในการวัดระดับมืออาชีพ

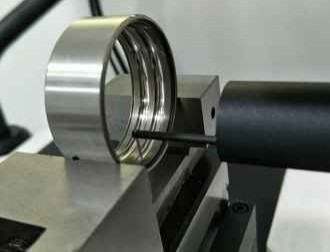

การใช้งานในการวัด

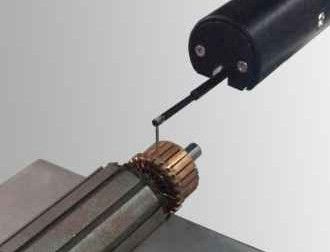

เครื่องสลับ
มือหมอน

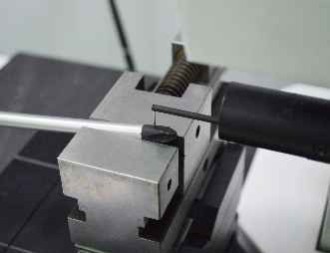

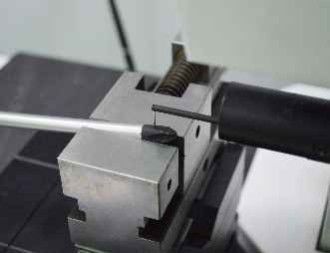

ส่วนประกอบของวาล์ว

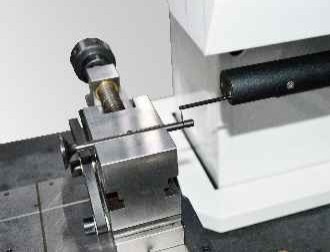

หมุน
รายละเอียดเทคนิค
| รายละเอียด |
มูลค่า |
| เลขรุ่น |
SR1133G-sak |
| ระยะวัดแกน X |
100 มม. |
| ระยะวัดแกน Z |
320 มม. |
| ระยะ Z1-แกน |
±420μm/65536:1 |
| Z1 ความละเอียดเชิงเส้น |
± 4% |
| ความซ้ํา |
1δ≤2nm |
| ความยาวคลื่นตัด |
0.0250, 0080, 0250, 08, 2.5, 8 มิลลิเมตร |
| ความยาวระดับ |
λcX23,4,5,6,7 |
| เสียงเหลือ |
≤ 0.005μm |
| ความเร็วการขับเคลื่อนแกน X |
0.1 ~ 10mm/s |
| ความเร็วในการขับขี่แกน Z |
0.5-10mm/s |
ความสามารถในการวัด
การวิเคราะห์ปารามิเตอร์ที่ครบวงจร รวมถึง:
ปริมาตรความหยาบ:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
ปริมาตรคลื่น:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
ปารามิเตอร์คอนทูร์เดิม:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
องค์ประกอบระบบ
เครื่องตรวจจับอินดูคทีฟ ซีรีย์ R
พิสูจน์: 65536:1 / 262144:1
ระยะการวัด: ±420μm / ±620μm
ความแม่นยําเชิงเส้น: R: ± 4% / ± 3%
เสียงเหลือ: ≤0.007μm / ≤0.005μm
อ้างอิงความหยาบคาย: คู่มือ ไม่มีเชือก
เครื่องตรวจจับความหยาบที่ไม่มีหัวที่มีลักษณะการตอบสนองความถี่ที่ดีและความกว้างของสัญญาณ
ตัวเลือกระบบไดรฟ์
การเดินทางทางรถไฟ: 100-150 มม.
ระยะจํานวน: 0.2 ~ 2μm
ความเรียบตรงของบริเวณ: 0.5μm/100mm
ความหยาบคาย ค่าเหลือ: ≤0.02μm
ความเร็วในการเคลื่อนที่สูงสุด: 10mm/s
ความเร็วการวัดขั้นต่ํา: 0.1mm/s
ระบบขับขี่มาตรฐานที่ให้ความแม่นยําในการวัดเส้นผ่าส่วนหนึ่งของระดับ ซึ่งเข้ากันได้กับเซ็นเซอร์ความหยาบสําหรับการวัดที่เกิน Ra 0.1 ไมครอน
องค์ประกอบคอลัมน์
ระยะ: 320 ~ 420mm / 520 ~ 620mm
ความเร็วในการเคลื่อนที่สูงสุด: 10mm/s
ความเร็วขั้นต่ําในการเคลื่อนที่: 0.5mm/s
ความแม่นยําการตั้งตําแหน่ง: 0.01mm
การออกแบบโครงกรอบเสาเบา เพื่อให้มีความมั่นคงระยะยาว โดยไม่ทําให้เกิดการบิดเบือน
ส่วนประกอบของแพลตฟอร์ม
วัสดุ: มาร์บอร์
รายละเอียด: 500×800, 500×1000
การออกแบบชิ้นเดียวที่มีโครงสร้างที่คอมแพคต์ เพื่อการบํารุงรักษาง่ายและประหยัดพื้นที่
คํา ถาม ที่ ถาม บ่อย
คุณเป็นโรงงานหรือบริษัทการค้า?
เราเป็นโรงงาน และให้คําตอบภายใน 24 ชั่วโมง
บริษัทของคุณผลิตอะไรหลักๆ?
เราเชี่ยวชาญในเครื่องวัดสายตา เครื่องวัดพิกัด เครื่องติดตั้ง CMM & VMM และอุปกรณ์วัดที่เกี่ยวข้อง
วิธีเลือกรายละเอียดที่เหมาะสม
ทีมงานผู้เชี่ยวชาญของเราจะแนะนํารายละเอียดที่เหมาะสมขึ้นอยู่กับประเภทสินค้าและความต้องการในการวัด
คุณยอมรับการบริการตามที่ต้องการหรือไม่
ใช่ เราให้ทั้งเครื่องจักรมาตรฐาน และการแก้ไขที่ปรับแต่งตามความต้องการของลูกค้า
ระยะเวลาการรับประกันของคุณคืออะไร?
ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 1 ปี เราเพิ่มความทนทานของส่วนประกอบที่แตกง่าย เพื่อให้แน่ใจว่าผลิตภัณฑ์มีความน่าเชื่อถือ
