เครื่องทดสอบความหยาบผิวและลักษณะของบอร์มสําหรับหมุนแขนที่เชื่อม
เครื่องทดสอบคอนทรูมความหยาบของผิวของซีรีส์ SPR1000 เป็นระบบวัดความแม่นยําที่ออกแบบมาเพื่อการวิเคราะห์ผิวของส่วนประกอบอุตสาหกรรมอย่างครบวงจร รวมถึงหมุนแขนสับสนุนคริสตัลเยอร์มาเนียมเกรดออปติกวงแหวนปิดและเครื่องปิดทอร์โบ
หลักการในการวัดพื้นที่
พื้นผิวทั้งหมดสามารถวัดได้ตามสี่องค์ประกอบหลักที่กําหนดลักษณะการทํางานของมัน:
- ขนาด:ความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และลักษณะผิว
- รูปทรง:ความเบี่ยงเบนจากกณิตศาสตร์เป้าหมาย (ระนาบ, ลูกกลม, โคเนส) โดยทั่วไปเกิดจากความผิดพลาดของเครื่อง
- ความหยาบคายเนื้อผิวจากเครื่องมือตัดหรือกระบวนการแปรรูป
- ความคลื่น:ผลของเครื่องจักรที่ไม่สมบูรณ์แบบจากการสั่นสะเทือน ความแข็งแรงที่ไม่เพียงพอ หรือความไม่มั่นคงของกระบวนการ
ลักษณะของซีรีย์ SPR1000
การปรับแต่งแบบมาตรฐานที่มีประสิทธิภาพในเรื่องค่าใช้จ่ายที่ดีที่สุดมีคุณสมบัติเทคโนโลยีเซ็นเซอร์คู่รวมการตรวจจับบริเวณดิจิทัลกับการวัดความหยาบคายแบบนํามาใช้ในการวิเคราะห์พื้นผิวที่ครบวงจรในเครื่องเดียว.

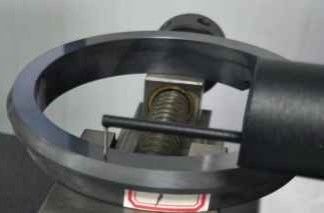

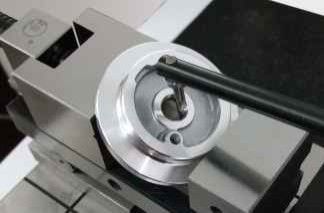

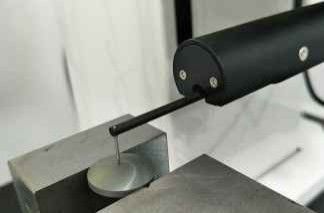

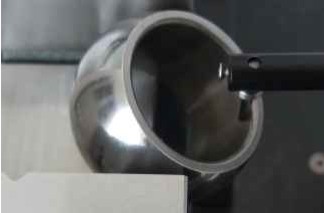

การใช้งานในการวัด
รายละเอียดเทคนิค
| รายละเอียด |
มูลค่า |
| เลขรุ่น |
PR1103G-sdk |
| ระยะการวัดแกน X |
100 มม. |
| ระยะการวัดแกน Z |
320 มม. |
| ระยะการวัดแกน Z1 |
C:±12.5mm/R:±420μm |
| ความแม่นยําของเส้นตรง Z1 ความแม่นยําของเส้นตรง |
± ((1.5+ 0.2H) |
| ความแม่นยําของ Arc |
±(2+R/8) μm |
| ความแม่นยําของมุม |
± 2′ |
| ความตรง |
0.8μm/100mm |
| ความหยาบคาย ความแม่นยําเส้น |
± 4% |
| เสียงเหลือ |
≤ 0.02μm |
| ค่าซ้ํา |
1δ≤2nm |
| ความยาวคลื่นตัด |
0.0250, 0080, 0250, 08, 2.5, 8 มิลลิเมตร |
| ความยาวระดับ |
λcX23,4,5,6,7 |
| ความเร็วการขับเคลื่อนแกน X |
0.1 ~ 10mm/s |
| ความเร็วในการขับขี่แกน Z |
0.5-10mm/s |
ความสามารถในการวัด
การวิเคราะห์รายละเอียดองค์ประกอบเส้น, ลักษณะจุด, ระยะทางระหว่างจุดและเส้น, การวิเคราะห์ตําแหน่งรวมถึงระยะทาง, ปานกลาง, ความตั้ง, มุม, ความลึกของช่อง, ความกว้างของช่อง, แพร่การวิเคราะห์ความเรียบ, การวิเคราะห์ความคอนเว็กซี่ และการวิเคราะห์โปรไฟล์
ปริมาตรความหยาบ:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
ปริมาตรคลื่น:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
ปารามิเตอร์คอนทูร์เดิม:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
องค์ประกอบระบบ
เครื่องตรวจจับวงจรดิจิตอลซีรีส์ P
- ความละเอียด: 0.02-0.2μm
- ระยะ: ±7.5-±30μm
- ความแม่นยําเชิงเส้น: ± 1.5+ 0.6H
- พลังการวัด: 1.2kg
- รักษาความเป็นเส้นตรงที่ดีเยี่ยมในช่วงการวัดขนาดใหญ่
ตัวเลือกระบบไดรฟ์
- การเดินทางทางรถไฟ: 100-150 มม.
- ระยะจํานวน: 0.2 ~ 2μm
- ความเรียบตรงของบริเวณ: 0.5μm/100mm
- ความหยาบคาย ค่าเหลือ: ≤0.02μm
- ความเร็วสูงสุด: 10mm/s
- ความเร็วขั้นต่ํา: 0.1mm/s
- การขับขี่แบบมาตรฐานตอบสนองความต้องการในการวัดรูปทรงส่วน
องค์ประกอบคอลัมน์
- ระยะ: 320 ~ 420mm / 520 ~ 620mm (สามารถเลือก)
- ความเร็วสูงสุด: 10mm/s
- ความเร็วขั้นต่ํา 0.5mm/s
- ความแม่นยําการตั้งตําแหน่ง: 0.01mm
- การออกแบบกรอบเบาๆ รับประกันความมั่นคงระยะยาว โดยไม่ทําให้เกิดการบิดเบือน
ส่วนประกอบของแพลตฟอร์ม
- วัสดุ: สร้างจากหินมาร์บอร์
- รายละเอียด: 500 × 800 มิลลิเมตร, 500 × 1000 มิลลิเมตร
- การออกแบบชิ้นเดียวที่มีโครงสร้างที่คอมพัคต์ เพื่อการบํารุงรักษาง่าย
คํา ถาม ที่ ถาม บ่อย
คุณเป็นโรงงานหรือบริษัทการค้า?
เราเป็นโรงงาน และให้คําตอบภายใน 24 ชั่วโมง
บริษัทของคุณผลิตอะไรหลักๆ?
เราเชี่ยวชาญในเครื่องวัดสายตา เครื่องวัดพิกัด เครื่องติดตั้ง CMM & VMM และอุปกรณ์ที่เกี่ยวข้อง
วิธีเลือกรายละเอียดที่เหมาะสม
ทีมงานผู้เชี่ยวชาญของเราจะแนะนํารายละเอียดที่เหมาะสมขึ้นอยู่กับประเภทสินค้าและความต้องการในการวัด
คุณยอมรับการบริการตามที่ต้องการหรือไม่
ใช่ เราให้ทั้งเครื่องจักรมาตรฐาน และการแก้ไขตามความต้องการของลูกค้า
ระยะเวลาการรับประกันของคุณคืออะไร?
ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 1 ปี เราเพิ่มความทนทานของส่วนประกอบที่แตกง่าย เพื่อให้แน่ใจว่าผลิตภัณฑ์มีความน่าเชื่อถือ
