ระบบการวัดความหยาบของพื้นผิวและลักษณะลักษณะที่มีความแม่นยําสูง
หลักการวิเคราะห์การวัดพื้นที่
การวัดพื้นผิวทั้งหมดรวมถึงสี่ปัจจัยสําคัญที่กําหนดคุณภาพและผลงานของส่วนประกอบ:
- ขนาด:รูปแบบการทํางานของพื้นผิวที่กําหนดโดยความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และลักษณะ
- รูปทรง:ความเบี่ยงเบนจากจีโอเมตรพื้นผิวเป้าหมาย (ระนาบ, ลูกกลม, โคนัส, ฯลฯ) โดยทั่วไปที่เกิดจากความผิดพลาดของเครื่อง
- ความหยาบคายความแตกต่างของเนื้อผิวที่เกิดจากเครื่องมือตัดหรือกระบวนการแปรรูป
- ความคลื่น:อิทธิพลของเครื่องจักรที่ไม่สมบูรณ์แบบ ที่เกิดจากการสั่นสะเทือน ความแข็งแรงที่ไม่เพียงพอ หรือความไม่มั่นคงของกระบวนการ
คุณสมบัติ SER2000
การบรรลุความสมดุลที่ดีที่สุดของผลประกอบการและค่าใช้จ่าย กับอัตราส่วนราคา-ผลประกอบการที่ดีกว่า
- เซ็นเซอร์วงจรดิจิตอลความแม่นยําสูง
- เครื่องตรวจจับความหยาบหยาบแบบไม่ใช้หัว
- ความสามารถในการวัดรูปแบบขนาดใหญ่และรูปแบบขนาดเล็ก
- การวัดความหยาบหยาบในช่วงที่กว้าง
- การวัดความหยาบและลักษณะลักษณะขนาดใหญ่อย่างแม่นยําสูงในแบบประกอบ

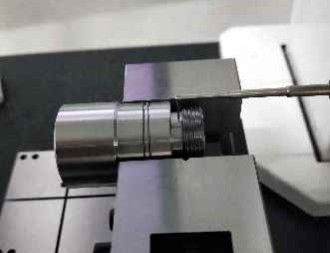

การใช้งานในการวัด

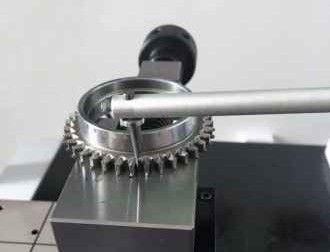

อุปกรณ์เสริมกล่องเกียร์
ส่วนประกอบของกล่องเกียร์

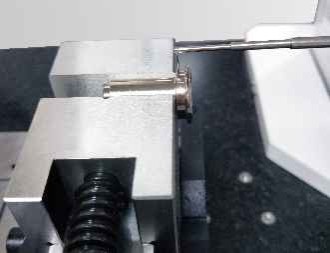

อุปกรณ์ชุดแม่นยํา

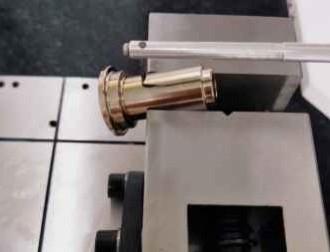

หน่วยของวาล์ว
รายละเอียดเทคนิค - SER2042G-tbo
| ปริมาตร |
รายละเอียด |
| ระยะการวัดแกน X |
120 มม |
| ระยะการวัดแกน Z |
420 มม. |
ระยะการวัดแกน Z1 |
C:±7.5mm / R:±600μm |
| ความแม่นยําของเส้นตรง Z1 ความแม่นยําของเส้นตรง |
00.07% f.s |
| Pt ความแม่นยํา |
± 0.3μm |
| ความแม่นยําของมุม |
± 1′ |
| ความตรง |
0.3μm/100mm |
| ความละเอียดความละเอียด |
± 4% |
| เสียงเหลือ |
≤ 0.02μm |
| ความซ้ํา |
1δ≤3nm |
| ความยาวคลื่นตัด |
0.0250, 0080, 0250, 08, 2.5, 8 มิลลิเมตร |
| ความยาวระดับ |
λcX23,4,5,6,7 |
| ความเร็วขับเคลื่อนแกน X |
0.5 ~ 20mm/s |
| ความเร็วการขับขี่แกน Z |
0.2-20mm/s |
ความสามารถในการวัด
การวัดโปรไฟล์:การวิเคราะห์อย่างครบถ้วนขององค์ประกอบเส้น, ลักษณะจุด, ระยะทางระหว่างจุดและเส้น, ความสัมพันธ์ตําแหน่งรวมถึงระยะทาง, ความขนาน, ความตั้ง, มุม, ความลึกของช่อง,ความกว้างของช่องสามารถทําการวิเคราะห์ความเรียบ, การวิเคราะห์ความคอนเว็กซี่, และการวิเคราะห์โปรไฟล์
การวัดความหยาบ:การวิเคราะห์พารามิเตอร์ความหยาบครบ รวมถึง Ra, Rp, Rv, Rz ((jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr ปารามิเตอร์ความคลื่น: Wa, Wt, Wp, Wv, WzWq, Wsm, Wsk, Wku, Wmr ปริมาตรคอนทรูมเดิม: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
องค์ประกอบระบบ
เครื่องตรวจจับโปรไฟล์ความหยาบคายแบบอุปสรรค ER Series
- พิสูจน์: 65536:1 / 262144:1
- ระยะ: R:±400μm/±600μm, C:±5mm/±7.5mm
- ความแม่นยําเชิงเส้น: R: ± 7%/± 4%, C:0.15%/0.07%
- เสียงเหลือ: ≤0.025μm/≤0.02μm
- อ้างอิงความหยาบคาย: คู่มือ, ไม่มีคู่มือ
- เซ็นเซอร์อินดูคเทนซ์ที่บูรณาการความแม่นยําสูง สําหรับการวัดความหยาบและโปรไฟล์ด้วยการเปลี่ยนเข็มง่ายๆ
ระบบขับเคลื่อน
Dsh เครื่องขับเสียงต่ํา / Dch เครื่องขับเสียงเซรามิกต่ํา(เลือกตามความต้องการของการสมัคร)
- การเดินทางทางรถไฟ: 100-150 มม / 180 ~ 220 มม
- ระยะจํานวน: 0.05 ~ 2μm / 0.05 ~ 5μm
- ความเรียบตรงของบริเวณ: 0.3μm/100mm
- ความหยาบคาย ค่าเหลือ: ≤0.005μm
- ความเร็วในการเคลื่อนที่สูงสุด: 20mm/s
- ความเร็วการวัดขั้นต่ํา: 0.1mm/s
- เครื่องดําเนินเสียงเสียงต่ําตอบสนองความต้องการการวัดความแม่นยําและความหยาบคายของโปรไฟล์ชิ้นส่วนมาตรฐานที่เกิน Ra 0.025 ไมครอน
องค์ประกอบคอลัมน์
Cnf คอลัมน์ความเร็วสูง / Cnfl คอลัมน์ความเร็วสูง(เลือกตามความต้องการในการวัด)
- ระยะ: 320 ~ 420mm / 520 ~ 620mm
- ความเร็วในการเคลื่อนที่สูงสุด: 20mm/s
- ความเร็วขั้นต่ําในการเคลื่อนที่: 0.2mm/s
- ความแม่นยําการตั้งตําแหน่ง: 0.005mm
- คอลัมน์ความเร็วสูงที่มีโครงสร้างกรอบรักษาความแม่นยําโดยไม่ต้องบิดรูป โดยมีโครงสร้างการส่งเร็วและความเร็วระดับที่กว้าง
ส่วนประกอบของแพลตฟอร์ม
ตารางเครื่อง MPE แบบบูรณาการ
- วัสดุ: มาร์บอร์
- รายละเอียด: 500*800, 500*1000
- การออกแบบแบบบูรณาการที่มีโครงสร้างที่คอมแพคต์ เพื่อการบํารุงรักษาง่ายและประหยัดพื้นที่
- การออกแบบแบบ ergonomic ลดความเหนื่อยล้าของผู้ใช้
คํา ถาม ที่ ถาม บ่อย
Q1: คุณเป็นโรงงานหรือบริษัทการค้า?
A1: เราเป็นโรงงานและให้คําตอบภายใน 24 ชั่วโมง
Q2: บริษัทของคุณผลิตอะไรเป็นหลัก?
A2: เราเชี่ยวชาญในเครื่องวัดสายตา เครื่องวัดพิกัด เครื่องติดตั้ง CMM & VMM และอุปกรณ์ที่เกี่ยวข้อง
Q3: วิธีการเลือกรายละเอียดที่เหมาะสม
A3: ทีมงานมืออาชีพของเราจะแนะนําอุปกรณ์วัดที่เหมาะสมขึ้นอยู่กับประเภทสินค้าและความต้องการในการวัดของคุณ
Q4: คุณยอมรับการบริการที่กําหนดเองหรือไม่?
A4: ใช่ เราให้ทั้งเครื่องจักรมาตรฐานและการแก้ไขที่กําหนดตามความต้องการของลูกค้า
Q5: ระยะเวลาการรับประกันของคุณคืออะไร?
A5: ผลิตภัณฑ์ของเรามีรับประกัน 1 ปี เราเพิ่มความยั่งยืนของส่วนประกอบที่สามารถแตกได้ เพื่อรับประกันความน่าเชื่อถือของผลิตภัณฑ์
