เซนเซอร์: | ดิจิตอลคอนทัวร์เซ็นเซอร์เสียงลึกและเซ็นเซอร์ความหยาบไม่มีหัวช่วงกว้าง | ซอฟต์แวร์: | ระบบการวัดและวิเคราะห์รูปร่างของ CAS & ระบบการวัดและวิเคราะห์ความหยาบของพื้นผิว RMW |
---|---|---|---|
ผู้สมัคร: | ปลอกเครื่องยนต์, ตัวสปูลวาล์ว, ลูกสูบ, ชิ้นส่วนคลัตช์รถยนต์ ฯลฯ | ||
แสงสูง: | contour measuring instrument,contour measuring equipment |
เครื่องวัดความหยาบผิวและรูปร่าง การวิเคราะห์ระดับสูง ฟังก์ชันหลายฟังก์ชัน
รายละเอียดสินค้า
พื้นฐานการวิเคราะห์การวัดโปรไฟล์ความหยาบ
องค์ประกอบที่วัดได้ของพื้นผิวทั้งหมด ได้แก่ ขนาด รูปร่าง ความหยาบ และความเป็นคลื่นส่วนประกอบที่มีรายละเอียดสูงจำนวนมากจำเป็นต้องวิเคราะห์องค์ประกอบข้างต้นทั้งหมด
◆ ขนาด: รูปร่างการทำงานของพื้นผิวที่กำหนดโดยความสัมพันธ์เชิงเส้นระหว่างรัศมี มุม ระยะทาง และคุณลักษณะ
◆ รูปร่าง: ส่วนเบี่ยงเบนจากรูปร่างเป้าหมายของพื้นผิว (ระนาบ ทรงกลม กรวย ฯลฯ) ซึ่งมักเกิดจากข้อผิดพลาดของเครื่อง
◆ ความหยาบ: เกิดจากปัจจัยต่างๆ เช่น เครื่องมือตัดหรือกระบวนการตัดเฉือน
◆ ความเป็นคลื่น: เอฟเฟกต์เครื่องจักรที่ไม่สมบูรณ์แบบที่เกิดจากการสั่นสะเทือน ความแข็งแกร่งไม่เพียงพอ หรือปัจจัยที่ไม่เสถียรอื่นๆ ในกระบวนการ
SPR2000 ซีรีส์
คุณสมบัติ: ความสมดุลของประสิทธิภาพและต้นทุนที่ดีที่สุด ด้วยอัตราส่วนราคา/ประสิทธิภาพที่ดีที่สุด
★เซ็นเซอร์รูปร่างดิจิตอลความแม่นยำสูง
★ไม่มีเซ็นเซอร์ความหยาบช่วงกว้างของหัว
★ การวัดโปรไฟล์ขนาดใหญ่ การวัดแบบไมโครโปรไฟล์
★ การวัดความหยาบที่หลากหลาย
★ ความหยาบขนาดใหญ่ที่มีความแม่นยำสูง การวัดรูปร่างขนาดใหญ่ที่มีความแม่นยำสูงของแบบจำลองคอมโพสิต
กล่องวัด
ตัวถังเครื่องยนต์ ตัวสปูลวาล์ว

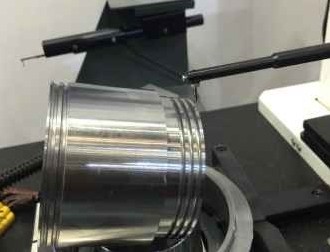

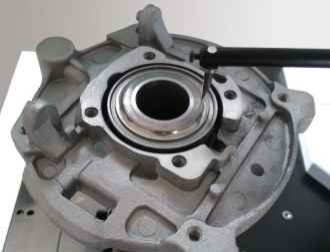

ลูกสูบชิ้นส่วนคลัตช์รถยนต์
ขนาดที่แนะนำ
หมายเลขข้อมูลจำเพาะ | SPR2012G-tdp |
|
ช่วงการวัด | แกน X | 150mm |
แกน Z | 420mm |
|
แกน Z1 | C:±12.5mm/R:±620μm |
|
ความแม่นยำของรูปร่าง | Z1 ความแม่นยำเชิงเส้น1 | ±(0.8+|0.12H|)μm |
อาร์ค | ±(1.5+R/12)μm |
|
มุม | ±1′ |
|
ความตรง | 0.5μm/100mm |
|
ความหยาบแม่นยำ | ความแม่นยำเชิงเส้น | ±3% |
เสียงตกค้าง | ≤0.05μm |
|
ความสามารถในการทำซ้ำ | 1δ≤1nm |
|
ตัดความยาวคลื่น | 0.025,0.08,0.25,0.8,2.5,8mm |
|
ความยาวของเรตติ้ง | λcX2,3,4,5,6,7 |
|
ไดรฟ์ความเร็ว | แกน X | 0.5~20mm/s |
แกน Z | 0.2-20mm/s |
|
ฟังก์ชั่นการวัด | ประวัติโดยย่อ | องค์ประกอบเส้นของพื้นผิวชิ้นงานประเภทต่างๆ ลักษณะจุด ระยะห่างระหว่างจุดและจุด ระยะห่างระหว่างเส้นและเส้น ตำแหน่งของแต่ละองค์ประกอบรวมทั้งระยะทาง ความขนาน ความตั้งฉาก มุม ความลึกร่อง ความกว้างร่อง รัศมี สามารถทำได้ การวิเคราะห์ความตรง , การวิเคราะห์ความนูน , การวิเคราะห์โปรไฟล์ |
ความหยาบ | ฟังก์ชันความหยาบ:Ra,Rp,Rv,Rz(jis),R3z,RzDIN,Rzj,Rmaz,Rc,Rt,Rq, Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2, พารามิเตอร์ Rmr Waviness: Wa,Wt,Wp,Wv,Wz,Wq,Wsm,Wsk,Wku,Wmr พารามิเตอร์รูปร่างดั้งเดิม:Pa,Pt,Pp,Pv,Pz,Pq,Psm,Psk,Pku,Pmr |
ส่วนประกอบของระบบ
เซนเซอร์:เซนเซอร์โปรไฟล์ดิจิตอลเสียงรบกวนต่ำซีรี่ส์ Php
● ความละเอียด: 0.02-0.1um
● ช่วง: ±7.5-±30um
● ความแม่นยำเชิงเส้น: ±(0.7+|0.05H|)um
● แรงวัด:0.7g
● คำอธิบายคุณลักษณะ: ไม่มีเซ็นเซอร์วัดความหยาบชนิดไกด์ ตอบสนองความถี่ที่ดีและแบนด์วิดธ์สัญญาณที่กว้าง เป็นเซ็นเซอร์ความหยาบชนิดที่ดีที่สุด
ไดร์เวอร์: Dsh ไดร์เวอร์เสียงรบกวนต่ำ / Dch ไดร์เวอร์เซรามิคเสียงรบกวนต่ำ(สามารถเลือกได้ตามความต้องการ)
● การเดินทางด้วยรถไฟ: 100-150mm/180~220mm
● ช่วงตัวเลข: 0.05~2µm/0.05~5µm
● ความตรงของรูปร่าง:0.3µm/100mm
● ค่าความหยาบคงเหลือ:≤0.005µm
● ความเร็วในการเคลื่อนที่สูงสุด:20 มม./วินาที
● ความเร็วในการวัดขั้นต่ำ:0.1 มม./วินาที
● คำอธิบายคุณลักษณะ: ตัวกระตุ้นสัญญาณรบกวนต่ำสามารถตอบสนองความต้องการของความแม่นยำในการวัดโปรไฟล์ของชิ้นส่วนมาตรฐาน และข้อกำหนดในการวัดของ Ra ที่มากกว่า 0.025 ไมครอน สามารถใช้เซ็นเซอร์ความหยาบได้
สมาชิกคอลัมน์: คอลัมน์ความเร็วสูง Cnf / คอลัมน์ยาวความเร็วสูง Cnfl
(สามารถเลือกได้ตามความต้องการ)
● ช่วง:320~420mm / 520~620mm
● ความเร็วในการเคลื่อนที่สูงสุด:20 มม./วินาที
● ความเร็วในการเคลื่อนที่ขั้นต่ำ: 0.2 มม./วินาที
● ความแม่นยำในการวางตำแหน่ง: 0.005mm
● คำอธิบายคุณลักษณะ: คอลัมน์ความเร็วสูง คอลัมน์เฟรม การใช้งานระยะยาวของโครงสร้างการส่งสัญญาณที่ไม่เปลี่ยนรูป ความแม่นยำ และรวดเร็ว ความเร็วในการเคลื่อนที่เร็ว ช่วงความเร็วกว้าง ความแม่นยำในการวางตำแหน่งสูง
ส่วนประกอบของแพลตฟอร์ม: Mpe Integral Ergonomic Machine Table
● วัสดุ:หินอ่อน
● ข้อมูลจำเพาะ:500*800,500*1000
● คำอธิบายคุณลักษณะ: การออกแบบที่ครบถ้วน โครงสร้างที่กะทัดรัด การบำรุงรักษาที่สะดวก ประหยัดพื้นที่ในการใช้งาน การยศาสตร์ ลดความแข็งแรงเมื่อยล้าของผู้ปฏิบัติงาน
