| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO/CHOTEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | SJ6000 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 100 ชุดเดือน |

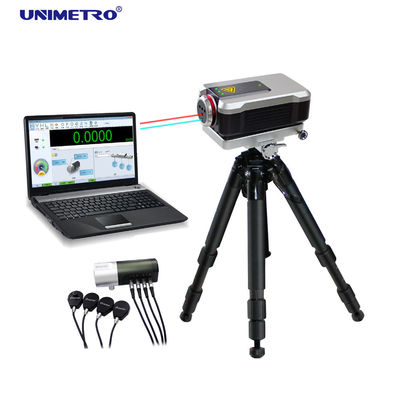

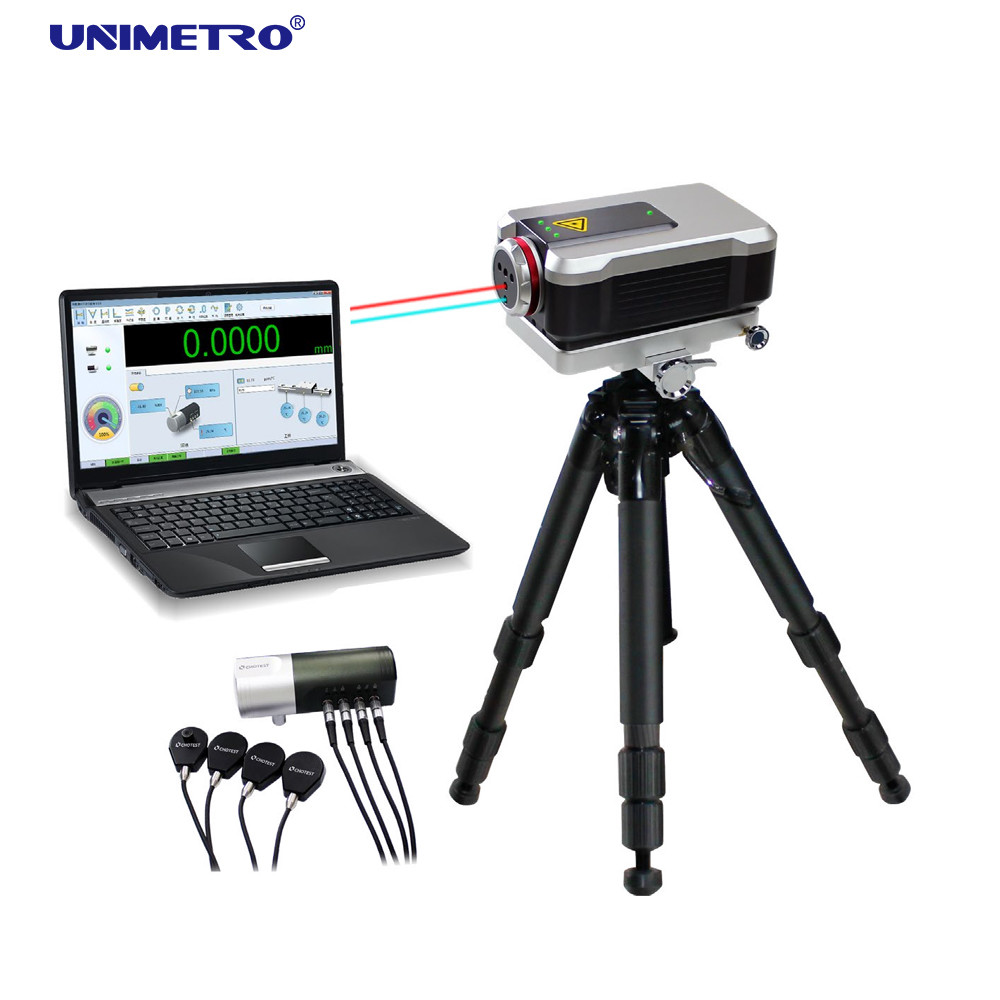

| ชื่อสินค้า: | SJ6000 ระบบการวัดด้วยเลเซอร์อินเตอร์เฟอโรมิเตอร์ | ช่วงการวัดเชิงเส้น: | 0~80ม |
|---|---|---|---|
| ปณิธาน: | 1 นาโนเมตร | ความแม่นยำของความถี่เลเซอร์: | 0.05ppm |
| อุณหภูมิในการทำงาน:: | (0-40) ℃ | อัตราการจับภาพแบบไดนามิก:: | 50kHz |
| เน้น: | ระบบการวัดอินเตอร์เฟอโรมิเตอร์เลเซอร์ 0.05ppm,ระบบการวัดเลเซอร์อินเตอร์เฟอโรมิเตอร์ 1 นาโนเมตร,อินเตอร์เฟอโรมิเตอร์การวัดดิสเพลสเมนต์ 1 นาโนเมตร |
||

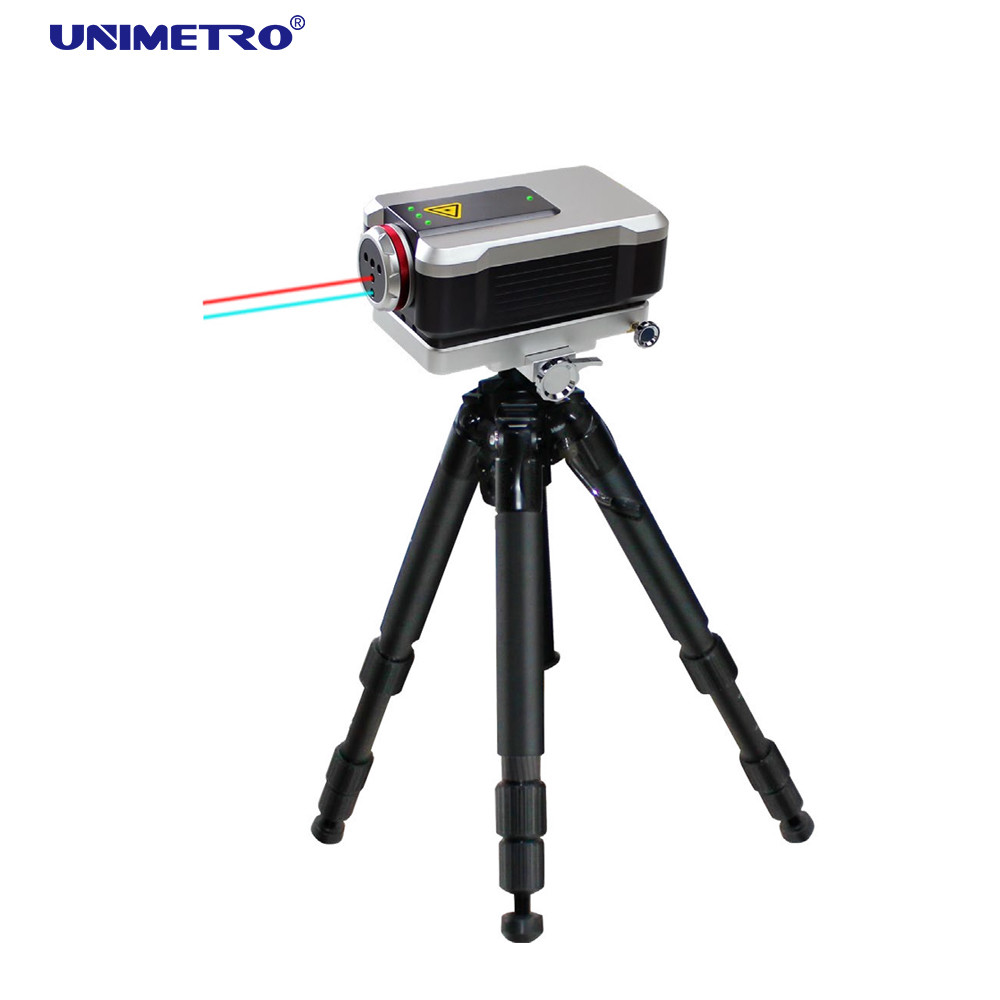

การวัดการแทรกแซงด้วยเลเซอร์ถูกยอมรับว่าเป็นวิธีวัดความละเอียดสูงและมีความรู้สึกสูง ที่ใช้ความยาวคลื่นของแสงเป็นเกณฑ์ระบบแอร์เฟอร์โมเมตรเลเซอร์ SJ6000 มีเครื่องกําเนิดเลเซอร์ฮีเลียม-เนออนความถี่สูงจากผู้จําหน่ายสหรัฐอเมริกา, โมดูลการชดเชยสิ่งแวดล้อมความแม่นยําสูง การประมวลผลสัญญาณการขัดขวางเลเซอร์ที่ทันสมัย และระบบควบคุมคอมพิวเตอร์ที่มีประสิทธิภาพสูง
การใช้เทคโนโลยีความถี่ความถี่ความร้อนกับลาเซอร์แบบสองขั้นยาวและปารามิเตอร์ทางกณิตศาสตร์ การออกแบบเส้นทางทางออฟติกการขัดขวางความแม่นยําสูง (0.05ppm) ผลิตเลเซอร์ภายในประมาณ 6 นาที, ด้วยผลประกอบการต้านการขัดขวางที่แข็งแรง. ด้วยโมดูลพริสมต่างๆ มันวัดเส้นตรง, มุม, ความเรียบ, ความเรียบ, ความตั้งและวิเคราะห์ลักษณะทางไดนามิก.
| ปริมาตรระบบ | เซ็นเซอร์สิ่งแวดล้อม |
|---|---|
|
วิธีการวัด:ความถี่เพียงครั้งเดียว ความแม่นยําของความถี่เลเซอร์:00.05ppm อัตราการจับแบบไดนามิก:50kHz เวลาอุ่น:~6 นาที อุณหภูมิการทํางาน0-40°C สังคม0-40°C ความชื้น 0-95% อุณหภูมิการเก็บรักษา:-20°C ถึง 70°C |
อุณหภูมิอากาศ:±0.1°C (0-40°C) ความละเอียด 0.01°C ความร้อนของวัสดุ:±0.1°C (0-40°C) ความละเอียด 0.01°C ความชื้นของชั้นบรรยากาศ:± 5% (0-95%) ความดันชั้นบรรยากาศ:± 0.1kPa (65-115kPa) |
| การวัดแบบเส้นตรง | การวัดมุม |
|---|---|
|
ระยะการวัด:0-80m ความแม่นยําในการวัด:0.5ppm (0-40°C) การแก้ไข:1nm ความเร็วสูงสุด:4m/s |
ระยะแกน:0-15m ระยะการวัด:± 10° ความแม่นยํา± ((0.02%R+0.1+0.24M) " การแก้ไข:0.1′′ R = ค่าแสดง (′′), M = ความยาวที่วัด (m)
|
| การวัดความเรียบ | |
|---|---|
| ระยะแกน:0-15m | ระยะการวัด:± 1.5 มม. |
| ความแม่นยํา± ((0.2%R+0.02M2) μm | การแก้ไข:0.1μm |
| ขนาดของพื้นฐาน:ปรับ 180 มม ปรับ 360 มม | |
|
R = ค่าแสดง (μm), M = ความยาวที่วัด (m)
|
|
| การวัดความตรง | สั้นตรง | สายตรงยาว |
|---|---|---|
| ระดับแกน | 0.1-4m | 1-20m |
| ระยะการวัด | ±3.0mm | ±3.0mm |
| ความถูกต้อง | ± ((0.5+0.25%R+0.15M2) μm | ± ((5.0+2.5%R+0.015M2) μm |
| การแก้ไข | 00.01μm | 00.01μm |
|
R = ค่าแสดง (μm), M = ความยาวที่วัด (m)
|
||
| การวัดความตั้งตรง | สั้นตรง | สายตรงยาว |
|---|---|---|
| ระดับแกน | 0.1-3m | 1-15 เมตร |
| ระยะการวัด | ±3.0mm | ±3.0mm |
| ความถูกต้อง | ±(2.5+0.25%R+0.8M) μm/m | ±(2.5 + 2.5%R+0.08M) μm/m |
| การแก้ไข | 00.01μm | 00.01μm |
|
R = ค่าแสดง (μm), M = ความยาวที่วัด (m)
|
||
