ชุดอุปกรณ์จับยึด CMM อลูมิเนียม Precision 6061 สำหรับการตรวจสอบอิเล็กทรอนิกส์
ชุดอุปกรณ์จับยึด CMM คุณภาพสูง / แคลมป์จับยึดเครื่องวัดพิกัด
ชุดอุปกรณ์จับยึด CMM ซีรีส์ FlexFix เป็นระบบจับยึดแบบโมดูลาร์ที่ออกแบบมาเพื่อปรับปรุงความแม่นยำและความสามารถในการทำซ้ำของการวัดในกระบวนการวัดพิกัด
การใช้งาน
ชุดอุปกรณ์จับยึด FlexFix ซีรีส์นี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงอิเล็กทรอนิกส์ การบินและอวกาศ ยานยนต์ พลาสติก และการดูแลทางการแพทย์ เข้ากันได้กับ CMM และ VMM ทุกขนาดและทุกรุ่น เครื่องมือเหล่านี้ทำให้กระบวนการวัดของคุณมีความยืดหยุ่น ทำซ้ำได้ และเป็นมาตรฐาน
การจับยึดแบบโมดูลาร์สำหรับ CMM
พัฒนาโดย UNIMETRO ซีรีส์ FlexFix ช่วยให้ผู้ใช้ CMM เพิ่มความสามารถในการทำซ้ำและความแม่นยำโดยการตั้งค่าการจับยึดที่รวดเร็วและทำซ้ำได้ ระบบโมดูลาร์สามารถขยายได้ตามความต้องการของผู้ใช้ โดยนำเสนอโซลูชันการจับยึดที่สมบูรณ์สำหรับชิ้นส่วนทุกขนาด รูปร่าง หรือวัสดุ
ซีรีส์นี้มีแผ่นจับยึดพร้อมรูเกลียว M8 ในขนาดมาตรฐานต่างๆ ผลิตจากอลูมิเนียมที่มีความแม่นยำสูงผ่านกระบวนการที่ซับซ้อนเพื่อให้มั่นใจในความแม่นยำและความน่าเชื่อถือของระบบ สามารถประกอบโซลูชันการจับยึดที่สมบูรณ์แบบได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ เพิ่มปริมาณงานและหลีกเลี่ยงความล่าช้าในการตรวจสอบ
การเลือกชุดอุปกรณ์จับยึดของคุณ

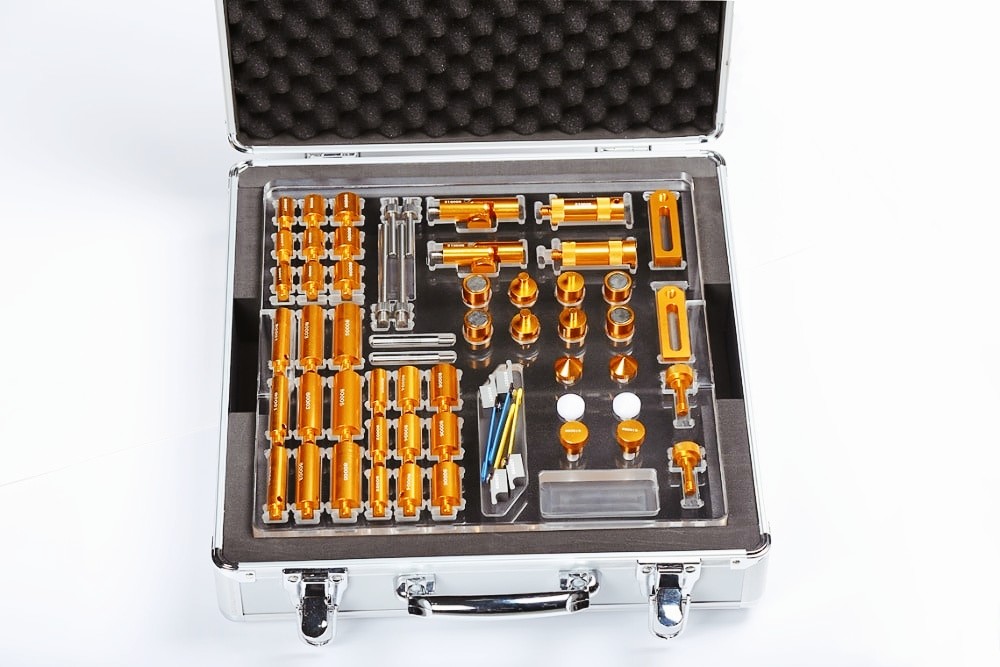

ชุดอุปกรณ์จับยึด CMM ซีรีส์ FlexFix มีให้เลือกเป็นชุดเริ่มต้น ประกอบด้วยแผ่นฐานหนึ่งแผ่นและส่วนประกอบที่ครอบคลุม ผู้ใช้ควรเลือกขนาดแผ่นฐานตามข้อกำหนดของเครื่อง CMM และความต้องการในการวัด
ส่วนประกอบอุปกรณ์จับยึด CMM
ส่วนประกอบการจับยึด FlexFix ได้รับการออกแบบมาเพื่อยึดส่วนประกอบอย่างแน่นหนาด้วยแรงที่จำเป็นน้อยที่สุด โดยไม่ต้องใช้เครื่องมือพิเศษ ส่วนประกอบต่างๆ ได้แก่ ตัวรองรับ แคลมป์ และตัวกดที่มีการออกแบบที่เหมาะสมซึ่งป้องกันความเสียหายหรือการบิดเบือนต่อชิ้นส่วนที่วัดได้ ระบบที่ยืดหยุ่นช่วยให้สามารถผสมผสานการจับยึดที่หลากหลายและเส้นทางหัววัดที่ชัดเจนสำหรับการวัด 3 มิติ
แผ่นฐาน CMM
แผ่นฐานหลายขนาดรองรับเครื่อง CMM และความต้องการในการจับยึดส่วนประกอบที่แตกต่างกัน การผลิตเกี่ยวข้องกับการตัดเฉือน CNC การเจียรละเอียด การเคลือบอะโนไดซ์ และการทำเครื่องหมายด้วยเลเซอร์เพื่อให้มั่นใจในความแม่นยำ ความเรียบ และความน่าเชื่อถือสูง มีขนาดและรูเกลียวที่กำหนดเองได้
แผ่นจับยึดมีรูปแบบกริดตัวอักษรและตัวเลขพร้อมหมายเลขชิ้นส่วนที่มองเห็นได้ ช่วยให้ผู้ใช้สามารถกำหนดและบันทึกการตั้งค่าได้อย่างสมบูรณ์โดยการบันทึกการประกอบและตำแหน่งของส่วนประกอบ สิ่งนี้ช่วยให้มั่นใจได้ถึงการทำซ้ำการตั้งค่าที่รวดเร็วและแม่นยำสำหรับการตรวจสอบในภายหลัง
ขนาดแผ่นที่มีจำหน่าย
- 400*300 มม., รูเกลียว M8
- 400*400 มม., รูเกลียว M8
- 500*500 มม., รูเกลียว M8
- 600*600 มม., รูเกลียว M8
- มีขนาดที่กำหนดเองอื่นๆ
พารามิเตอร์ผลิตภัณฑ์
| ชื่อผลิตภัณฑ์ |
เครื่องหมาย |
จำนวน |
| ตัวรองรับ 12*50 มม. | 80001 | 6 |
| ตัวรองรับ 12*30 มม. | 80002 | 6 |
| ตัวรองรับ 16*50 มม. | 80003 | 6 |
| ตัวรองรับ 16*30 มม. | 80004 | 6 |
| ตัวรองรับ 20*50 มม. | 80005 | 6 |
| ตัวรองรับ 20*30 มม. | 80006 | 6 |
| ตัวรองรับ 12*20 มม. | 80007 | 6 |
| ตัวรองรับ 16*20 มม. | 80008 | 6 |
| ตัวรองรับ 20*20 มม. | 80009 | 6 |
| ข้อต่อหมุนปรับได้ | 800012 | 2 |
| ขาตั้งปรับได้ | 800013 | 2 |
| แม่เหล็ก | 800014 | 4 |
| ตัวรองรับพิน | 800015 | 2 |
| อะแดปเตอร์ | 800016 | 6 |
| สกรูแผ่นฐาน | 800017 | 2 |
| สกรู | 800019 | 2 |
| สไลด์ปรับได้ | 800020 | 8 |
| แคลมป์แรงดึง | 800021 | 4 |
| ตัวรองรับแคลมป์แรงดึงสั้น | 800023 | 2 |
| ตัวรองรับแคลมป์แรงดึงยาว | 800024 | 2 |
| กรวย | 800025 | 3 |
| กรวยไนลอน | 800026 | 3 |
| ไขควง | 800027 | |
ข้อมูลบริษัท
ลูกค้าและตัวแทนของเรา
คำถามที่พบบ่อย
Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?
A1: เราเป็นโรงงานและให้การตอบกลับภายใน 24 ชั่วโมง
Q2: บริษัทของคุณผลิตอะไรเป็นหลัก?
A2: เราเชี่ยวชาญด้านเครื่องวัดภาพ (Vision Measuring Machines), เครื่องวัดพิกัด (Coordinate Measuring Machines) และอุปกรณ์จับยึด CMM & VMM
Q3: จะเลือกข้อมูลจำเพาะที่เหมาะสมได้อย่างไร?
A3: ทีมงานมืออาชีพของเราจะแนะนำข้อมูลจำเพาะที่เหมาะสมตามความหลากหลายของผลิตภัณฑ์และความต้องการในการวัดของคุณ
Q4: คุณรับบริการที่กำหนดเองหรือไม่?
A4: ใช่ เรามีทั้งเครื่องจักรมาตรฐานและโซลูชันที่กำหนดเองตามความต้องการของลูกค้า
Q5: ระยะเวลาการรับประกันของคุณคือเท่าใด?
A5: ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 1 ปี เราได้ปรับปรุงชิ้นส่วนที่แตกหักได้เพื่อเพิ่มความเสถียรของผลิตภัณฑ์และการรับประกันคุณภาพ
