Universal Length Measuring Machine 0.1 um Resolution Profile Projector Measurement

ข้อมูลพื้นฐาน
Place of Origin: China
ชื่อแบรนด์: UNIMETRO
Model Number: UNIDL-36H
Minimum Order Quantity: 1
ราคา: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 3 per month
ข้อมูลรายละเอียด
ปณิธาน: 0.1 um กำลังโหลดขั้นตอนการทำงาน: 10KG
การวัดค่าสัมบูรณ์มิติภายนอก: 0 - 100mm การวัดการเพิ่มขนาดภายนอก: 0-150mm
แสงสูง:

horizontal profile projector

,

profile projector machine


รายละเอียดสินค้า

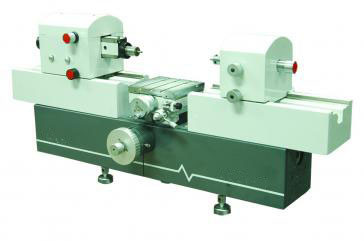

โปรเจคเตอร์ Optical Profile Projector เครื่องวัดความยาวอเนกประสงค์ ความละเอียด 0.1 um



คุณสมบัติ


ฐานเครื่องจักรใช้เหล็กหล่อประสิทธิภาพสูง ผ่านกระบวนการชราภาพ มีความเสถียรสูง

สปินเดิลวัดกำลังใช้การออกแบบสี่เหลี่ยมจัตุรัสที่ปรับให้เหมาะสมที่สุด ช่วยให้มั่นใจถึงเสถียรภาพในการเคลื่อนที่ระหว่างกระบวนการวัด

อุปกรณ์เสริมอันทรงพลังมากมายสำหรับตัวเลือก ตอบสนองความต้องการในการวัดที่แตกต่างกัน

แหล่งกำเนิดแสงแบบตะแกรงใช้เครื่องกำเนิดอินฟราเรดซึ่งมีข้อดีคือแรงดันต่ำ กระแสไฟต่ำ ขนาดเล็ก วงจรชีวิตยาว

เครื่องวัดความยาว UNIDL-36H ใช้ระบบการวัดที่มีความแม่นยำสูงตามหลักการของ Abbe ซึ่งให้ความแม่นยำในการวัดสูง

ซีรีส์นี้ใช้ระบบตะแกรงออปติคัลประสิทธิภาพสูงและระบบการแบ่งส่วนที่มีความแม่นยำและเสถียรภาพสูง

รวมถึงซอฟต์แวร์อันทรงพลัง การชดเชยข้อผิดพลาดในการอ่านและข้อผิดพลาดที่เกิดจากความแตกต่างของอุณหภูมิ และฟังก์ชันการระบุจุดหักเหโดยอัตโนมัติรวมอยู่ด้วย


พารามิเตอร์


ช่วงการวัด (มม.):
มิติภายนอก: การวัดแบบสัมบูรณ์ 0 - 100, การวัดส่วนเพิ่ม 0-750
ขนาดภายใน: ใช้ตะขอวัดขนาดเล็ก (ความลึกสูงสุด 12 ความหนาสูงสุด 50): 10-480
ใช้ตะขอขนาดใหญ่ (ความลึกสูงสุด 50 ความหนาสูงสุด 85): 30-450
ใช้วัดอุปกรณ์ไฟฟ้า: ใช้เบ็ดวัดไฟฟ้า 1-60 เมื่อใช้เบ็ดสากลคือ 14-112

ความละเอียด: 0.1um

ความแม่นยำ: (อุณหภูมิ 20°C±0.2°C)


แบบอย่างการวัดขนาดภายนอกการวัดขนาดภายใน
JD360.3um0.7um
JD36-H0.2um0.6um


การวัดเส้นผ่านศูนย์กลางของเกลียวภายใน:
ใช้ตะขอเล็ก (เส้นผ่านศูนย์กลางเล็ก 13-30)
ใช้ตะขอขนาดใหญ่ เส้นผ่านศูนย์กลางเล็ก 31-2 x (70 - ความหนาของผนัง) ระยะพิทช์: 0.5 - 6
การวัดเส้นผ่านศูนย์กลางภายนอก (มม.): สูงสุด200 สนาม 1 - 6
แรงวัด(N):0, 1.5, 2.5

ข้อผิดพลาดในการแสดงค่า:


แบบอย่างการวัดขนาดภายนอกการวัดขนาดภายใน
JD362σ≤0.2um2σ≤0.4um
JD36-H2σ≤0.1um2σ≤0.3um


ขั้นตอนการทำงานสากล: ขนาดการติดตั้ง (มม.) ประมาณ 160 x 160
ช่วงการปรับความสูง (0-100) มม. การเคลื่อนที่ตามขวาง: 25 mm
รอบแกน Y เอียง: ±3 องศา, การหมุนขั้นตอนการทำงาน: ±4 องศา
โหลดขั้นตอนการทำงาน: 10kg
ฝาครอบวัดขนาดเส้นผ่านศูนย์กลางภายในที่ตรงกัน: φ6H7
เส้นผ่านศูนย์กลางภายนอกของแกนฝาครอบวัดและการจับคู่ภายในของฝาครอบวัด: φ6g6
สภาพแวดล้อมการทำงาน: อุณหภูมิ 20 ℃±0.5 ℃ ความชื้น ≤60% RH
น้ำหนัก: 170kg
ขนาด (มม.): 1060 X 390 X 450
