การเคลื่อนที่ของแกน Z: | เครื่องยนต์ | การเคลื่อนที่ของแกน X,Y: | คู่มือ |
---|---|---|---|
ปณิธาน: | 0.5mm | กำลังขยาย: | 10, 20, 50, 100 X สำหรับตัวเลือก |
ความเร็วในการเคลื่อนที่ของแกน Z: | 5, 1, 0.01 | พลัง: | 110V/220V(AC) กำลังไฟรวม 50/60Hz = 400W |
แสงสูง: | โปรเจคเตอร์ดิจิตอลโปรเจคเตอร์โปรเจคเตอร์รายละเอียดในแนวนอน,horizontal profile projector |
บทนำ

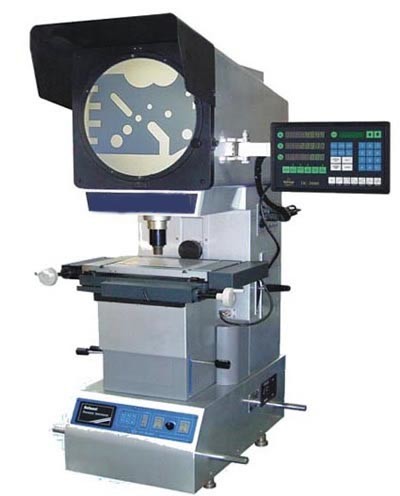

โปรเจ็กเตอร์โปรไฟล์ออปติคัล UNIPJ-3000DZ ใช้สเต็ปมอเตอร์สำหรับการเคลื่อนที่ในแกน Z ซึ่งช่วยให้มีกระบวนการโฟกัสที่ง่ายและรวดเร็วยิ่งขึ้นมีเลนส์กำลังขยาย 10X, 20X, 50X และ 100X สำหรับตัวเลือกเพื่อตอบสนองการใช้งานที่แตกต่างกัน
โปรเจ็กเตอร์โปรไฟล์ออปติคัล UNIPJ-3000DZ ถูกฝังไว้ด้วยระบบออปติคัลคุณภาพเยี่ยมซีรีส์นี้ได้รับการประมวลผลภาพที่ชัดเจนและกำลังขยายที่แม่นยำข้อผิดพลาดของการวัดรูปร่างต่ำกว่า 0.08% เมื่อใช้แสงเส้นขอบข้อผิดพลาดบ่งชี้ของพิกัดต่ำกว่า (3+l/75) um (L คือความยาวของชิ้นงานที่จะวัด หน่วย: มม.)
คุณสมบัติ
การเคลื่อนที่ของแกน Z แบบใช้มอเตอร์
ขั้นตอนการทำงานที่มีความเสถียรและความแข็งแกร่งสูง ซึ่งเป็นรากฐานของการวัดที่แม่นยำ
ฝังด้วยเครื่องชั่งเชิงเส้นความละเอียด 0.5um ให้การวัดที่แม่นยำยิ่งขึ้น
การใช้ทรานสดิวเซอร์ตะแกรงวงกลมสำหรับการวัดมุม แทนที่จะใช้ตัวเข้ารหัส ช่วยให้มั่นใจถึงความแม่นยำสูงขึ้น
ระบบออปติคอลที่โดดเด่น ภาพคมชัด
ไฟส่องสว่างที่ปรับความสว่างได้ ช่วยให้ผู้ใช้ได้ภาพและขอบที่ชัดเจน
รวมแสงพื้นผิวผู้ใช้ยังสามารถสังเกตพื้นผิวของวัตถุด้วยชุดข้อมูล
พารามิเตอร์
ข้อมูลจำเพาะ | ||||||
แบบอย่าง |
| UNIPJ-3015DZ | UNIPJ-3020DZ |
|||
โต๊ะทำงาน | ขนาดโต๊ะโลหะ (มม.) | 354*228 | 404*228 |
|||
โต๊ะกระจก (มม.) | 210*160 | 260*160 |
||||
แกน X, การเดินทาง (มม.) | 150 | 200 |
||||
แกน Y, การเดินทาง (มม.) | 100 | 100 |
||||
แกน Z, การเดินทาง (มม.) | 100 | 100 |
||||
น้ำหนัก | (กิโลกรัม) | 120 | 125 |
|||
ขนาด (L * W * H) | (มม.) | 770*550*1100 | 770*550*1100 |
|||
ความแม่นยำในการวัด (อืม) | แกน X แกน Y:(3+L/50) แกน Z ;4+L/10 (L คือ ความยาวของชิ้นงานที่จะวัด หน่วย:มม.) |
|||||
แกน Z เดินทาง 'ความเร็ว | 5,1,0.01 |
|||||
ความละเอียด (แกน X, แกน Y) | 0.5μm |
|||||
หน้าจอโปรเจ็กเตอร์ | ขนาดหน้าจอ (มม.) | Ф312 ช่วงที่ใช้>Ф300(มีเส้นตัดขวาง) |
||||
ช่วงการหมุนหน้าจอ | 0 ° ~ 360 ° | |||||
ความละเอียดมุมหมุน | 1‵ หรือ 0.01° |
|||||
เลนส์ | กำลังขยาย | 5X (ตัวเลือก) | 10X (ตัวเลือก) | 20X (ตัวเลือก) | 50X (ตัวเลือก) | 100X (ตัวเลือก) |
มุมมองวัตถุ (มม.) | Ф60 | Ф30 | Ф15 | Ф6 | Ф3 |
|
ระยะการทำงาน (มม.) | 53 | 77.7 | 44.3 | 38.4 | 25.3 |
|
ระบบประมวลผลข้อมูล | ระบบประมวลผลข้อมูลมัลติฟังก์ชั่น DC-3000 ที่แสดงเป็นภาษาอังกฤษ สามารถใช้รวบรวมข้อมูลและวัดจุด เส้น วงกลม มุม และระยะทางได้ |
|||||
ไฟส่องสว่าง | การส่องสว่างของการส่งและการสะท้อนแสง: หลอดฮาโลเจน 24V / 150w |
|||||
พลัง | 110V/220V(AC) กำลังไฟรวม 50/60Hz = 400W |
|||||
คูลลิ่ง | โดยแฟนๆ |
|||||
เครื่องประดับ | เครื่องพิมพ์ขั้นต่ำ (ตัวเลือก), เครื่องตรวจจับขอบ (ตัวเลือก), ซอฟต์แวร์ M2D (ตัวเลือก) และอื่น ๆ โปรดดูรายละเอียดเพิ่มเติมที่อุปกรณ์เสริมสำหรับ Profile Projector |
|||||
ตารางสนับสนุนที่แนะนำ | น้ำหนักบรรทุก> 250kg ขนาด:800(L)*550(H)*650(W)mm |
ข้อมูล บริษัท
ลูกค้า&ตัวแทนของเรา
คำถามที่พบบ่อย |
---|
Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่? |
A1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดใน 24 ชั่วโมง |
Q2: บริษัท ของคุณส่วนใหญ่อยู่ในอะไร? |
A2: เราส่วนใหญ่ผลิตเครื่องวัดวิชันซิสเต็ม, เครื่องวัดพิกัด, CMM & VMM fixturesetc |
Q3: วิธีการเลือกข้อกำหนดที่เหมาะสม? |
A3: ตราบใดที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีข้อกำหนดเฉพาะที่เหมาะสม |
Q4: คุณยอมรับบริการที่กำหนดเองหรือไม่? |
A4: แน่ใจนะ!เราไม่เพียงแต่จัดหาเครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย |
Q5: ระยะเวลาการรับประกันของคุณคืออะไร? |
A5: ระยะเวลาการรับประกันสินค้าของเราคือ 1 ปีคุณภาพผลิตภัณฑ์ของเรามีเสถียรภาพมากและเรามี ดีขึ้นมากในบางส่วนที่แตกหักได้คุณสามารถมั่นใจได้ในคุณภาพผลิตภัณฑ์ของเรา |
