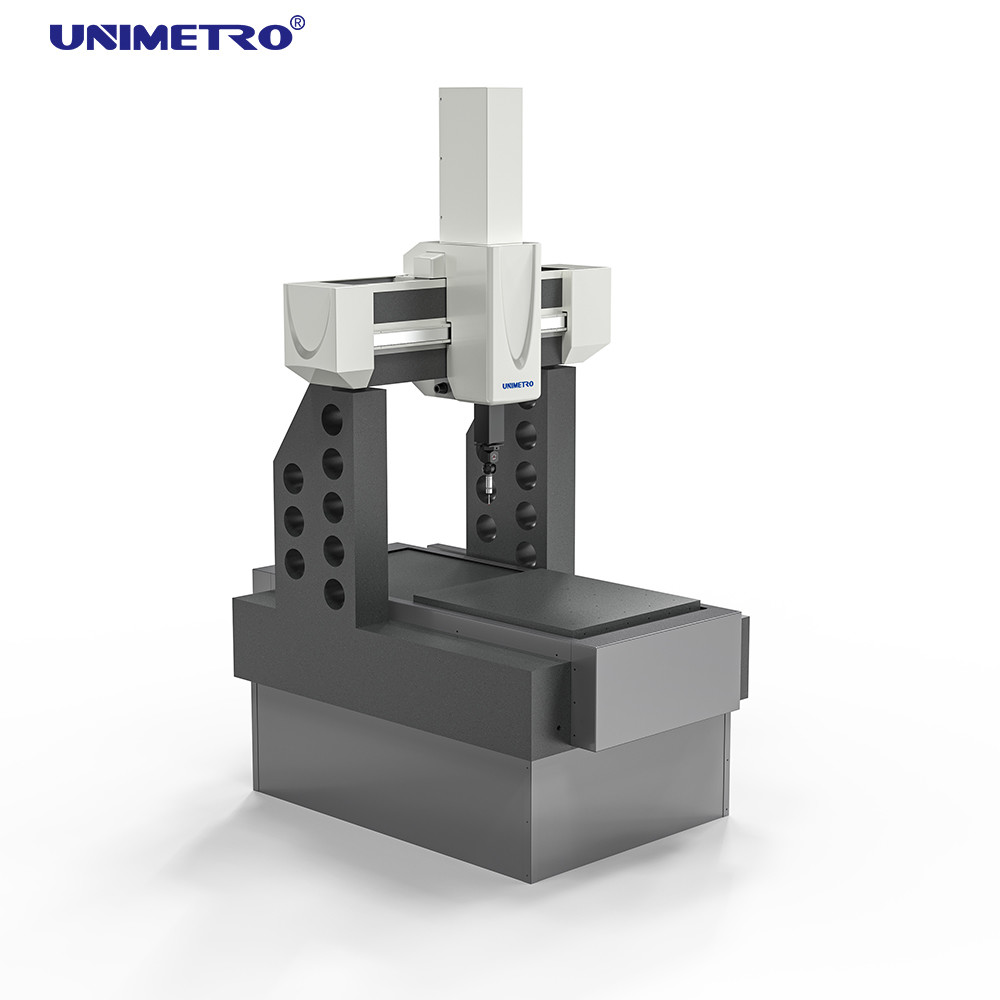

OEM อัตโนมัติ 3D Coordinate Measuring Machine สําหรับ CAD เปรียบเทียบกับ Ruler Grating ความแม่นยําสูง

เครื่องวัดพิกัด 3 มิติสะพาน ใช้การออกแบบที่เรียบง่าย ให้มีประสิทธิภาพในเรื่องค่าใช้จ่ายที่โดดเด่น สําหรับการใช้งานในการแปรรูปแม่นยําโมล์ม, เครื่องใช้ในครัวเรือน, ส่วนเล็กของรถยนต์, และส่วนประกอบของเครื่องบิน

แพลตฟอร์มการทํางานแกรนิตเป็นพื้นฐานของเครื่องวัดพิกัด 3 มิติ โดยมีแกนทั้งหมด 3 แกนถูกสร้างจากวัสดุแกรนิตและคุณสมบัติที่ทนทานต่อการกัดกร่อน ด้วยปริมาณการขยายความร้อนที่ต่ํา และการปรับปรุงที่เกิดจากอุณหภูมิอย่างน้อยลดการสั่นสะเทือนของเครื่องจักรได้อย่างมีประสิทธิภาพ และเพิ่มผลงานโดยรวม

มีการส่งต่อการหดผ่านทั้งสามแกนด้วยระบบส่งที่มั่นคง "การแก้ไขความเบี่ยงเบนด้วยตนเอง"โครงสร้าง "ติด + ไมโครสเปนเซนชั่น" รับประกันการส่งพร้อมกันกับรถเลนนําขณะที่รักษาความมั่นคงความแม่นยําและความสม่ําเสมอการเคลื่อนไหวให้ความคุ้มกันจากการชนที่เพิ่มขึ้นเพื่อการดําเนินงานที่ปลอดภัยกว่า

ใช้รินิชาว์ รางการปกครองความแม่นยําสูงที่มีความละเอียดตั้งแต่ 0.1μm ถึง 20nmชื่อเสียงทั่วโลกของ Renishaw รับประกันคุณภาพและการบริการหลังการขายที่น่าเชื่อถือสําหรับส่วนประกอบของระบบพิกัดทั้งหมด.

เครื่องวัดระดับ 3 มิติ Helium Series ได้ถูกออกแบบมาโดยเฉพาะสําหรับอุตสาหกรรมสินค้าขนาดเล็กและกลาง โมลด์และสินค้าอิเล็กทรอนิกส์มีในขนาดที่สามารถปรับแต่งได้ตามความต้องการของลูกค้ามีลักษณะการออกแบบเบา, การติดตั้งอย่างรวดเร็ว, และไม่มีความต้องการพื้นฐาน

Rational-DMIS เป็นแพคเกจซอฟต์แวร์การวัด 3 มิติที่บูรณาการและบูรณาการ ที่พัฒนาขึ้นพร้อมกับความสามารถในการใช้งานที่ง่ายต่อมือใหม่และฟังก์ชันที่ก้าวหน้าสร้างขึ้นด้วยเนอร์เนล DMIS ที่เป็นพื้นเมืองที่ตรงกับมาตรฐาน ISO ISO 22093:2003, มันตั้งมาตรฐานสําหรับโปรแกรมวัด CMM.

หัวมือ MH20I โดย RENISHAW (มือ)

• แกนอัตราการชี้วัด A: 0°~90° ระยะทางขั้นตอน: 15°
• แกนการชี้วัด B: ±180° ระยะทางขั้นตอน: 15°
• การตั้งทิศทางในการวัดพื้นที่: 168 ครั้ง
• ความซ้ําในตําแหน่ง: 1.5μm

PH20MT หัวเครื่องสํารวจแบบเครื่องยนต์ โดย RENISHAW

• ความซ้ําของตําแหน่ง: +0.5 μm
• ขั้นตอนการตั้งตําแหน่ง: ไม่จํากัด
• แกนหมุน: 360°
• แกนสวิง: 0°-115°
• จํานวนตําแหน่งทั้งหมด: จํานวนไม่ถ้วน
• อุณหภูมิการทํางาน: 10-40°C

PH10T ของเรนิสชอว์

สอดคล้องกับเครื่องตรวจสอบอินเตอร์เฟซ M8 และไม้ขยาย (การขยายยาวสูงสุดที่อนุญาตได้ถึง 300 มม.)

ใช้เป็นหลักในการวัดตู้, กรอบ, เกียร์, กัม, เกียร์หนอน, เวิร์ม, ปีก, กลม, และพื้นผิวโค้งในเครื่องจักร, รถยนต์, การบิน, ทหาร, เฟอร์นิเจอร์, เครื่องมือต้นแบบและอุตสาหกรรมชิ้นส่วนขนาดเล็กและขนาดกลางอื่น ๆ และหม้อ.

ใช้ได้ในอุตสาหกรรมอิเล็กทรอนิกส์ แฮร์ดแวร์ และพลาสติก เพื่อตรวจจับขนาดของชิ้นงาน, รูปทรง และความอดทนในรูปแบบได้อย่างแม่นยําและงานควบคุมกระบวนการ.
