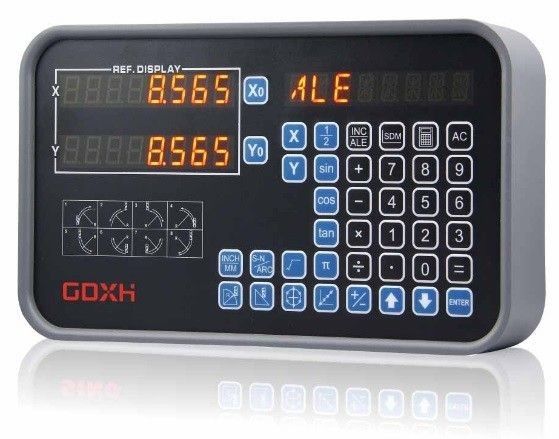

ระบบการอ่านข้อมูลดิจิตอล 2 แกนพร้อมการออกแบบ EMC การชดเชยเชิงเส้น และการป้องกันเสียงรบกวน รุ่น XH-2E

ในการใช้งานที่ต้องการความแม่นยำระดับไมครอน เช่น เครื่องเจียร เครื่องคว้าน และเครื่องมือวัด การบรรลุความเที่ยงตรงที่ต้องการผ่านการสร้างตัวเครื่องเพียงอย่างเดียวนั้นทั้งมีค่าใช้จ่ายสูงและท้าทาย

ระบบการอ่านข้อมูลดิจิทัลแบบ 2 แกน ซีรีส์ XH-2E มอบโซลูชันที่คุ้มต้นทุนโดยผสมผสานการชดเชยข้อผิดพลาดที่ไม่ใช่เชิงเส้นเข้าด้วยกัน ฟังก์ชันขั้นสูงนี้คล้ายกับวิธีการชดเชยที่ใช้ในตัวควบคุมเครื่องจักร CNC ช่วยเพิ่มความแม่นยำในการแสดงผลได้อย่างมาก โดยไม่ต้องดัดแปลงกลไกที่มีราคาแพง

ซีรี่ส์ XH-2E รวมเอาตัวกรองสัญญาณรบกวนสามขั้นตอนที่ซับซ้อนสำหรับอินพุตสัญญาณทรานสดิวเซอร์ ให้การลดทอนสัญญาณรบกวนอย่างครอบคลุมทั่วแบนด์วิดท์ความถี่กว้าง (1kHz-1000MHz)

เค้าโครง PCB และส่วนประกอบของเราปฏิบัติตามแนวทางที่กำหนดไว้อย่างเคร่งครัดเพื่อเพิ่มการป้องกันเสียงรบกวนและประสิทธิภาพของ EMC ระบบใช้แหล่งจ่ายไฟเชิงเส้นเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและป้องกันการรบกวนจากแหล่งไฟฟ้า

ซีรีส์ XH-2E มีฟิล์มโพลีเอสเตอร์ซีรีส์ Autotex จาก AUTOTYPE Ltd. ของสหราชอาณาจักร ซึ่งได้รับการยอมรับว่าเป็นฟิล์มเมมเบรนคุณภาพสูงสุดในอุตสาหกรรมการผลิตสวิตช์เมมเบรน

วัสดุระดับพรีเมียมนี้มีความทนทานต่อสารเคมีเป็นพิเศษต่อตัวทำละลายอุตสาหกรรมทั่วไป และมีอายุขัยของสวิตช์ขั้นต่ำที่ 100,000 การทำงาน

กล่องหุ้ม XH-2E ได้รับการปิดผนึกอย่างสมบูรณ์เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ภายในจากสภาพแวดล้อมการทำงานที่เป็นอันตราย รวมถึงฝุ่นและควันสารหล่อเย็นที่ระเหยจากกระบวนการตัดเฉือน EDM

เพื่อป้องกันความร้อนสูงเกินไปในสภาพแวดล้อมที่ปิดสนิท ระบบจึงใช้แผ่นโลหะด้านหน้าและแผงเพื่อการระบายความร้อนที่มีประสิทธิภาพ เสริมด้วยหม้อแปลงเพิ่มอุณหภูมิต่ำพิเศษ

จอแสดงผลที่มีความแม่นยำสูงและความละเอียดสูง (1μm) เป็นสิ่งจำเป็นสำหรับการใช้งานเครื่องเจียร อย่างไรก็ตาม การสั่นสะเทือนของเครื่องจักรระหว่างการทำงานอาจทำให้ตัวเลขบนจอแสดงผลสลับไปมาได้ โดยเฉพาะในเครื่องบดขนาดใหญ่

ฟังก์ชันกรองการสั่นสะเทือนที่เป็นนวัตกรรมใหม่ทำให้จอแสดงผลมีความเสถียร โดยให้การอ่านค่าที่สะดวกสบายและเสถียร ซึ่งช่วยลดข้อผิดพลาดของมนุษย์และปรับปรุงประสิทธิภาพการดำเนินงาน
