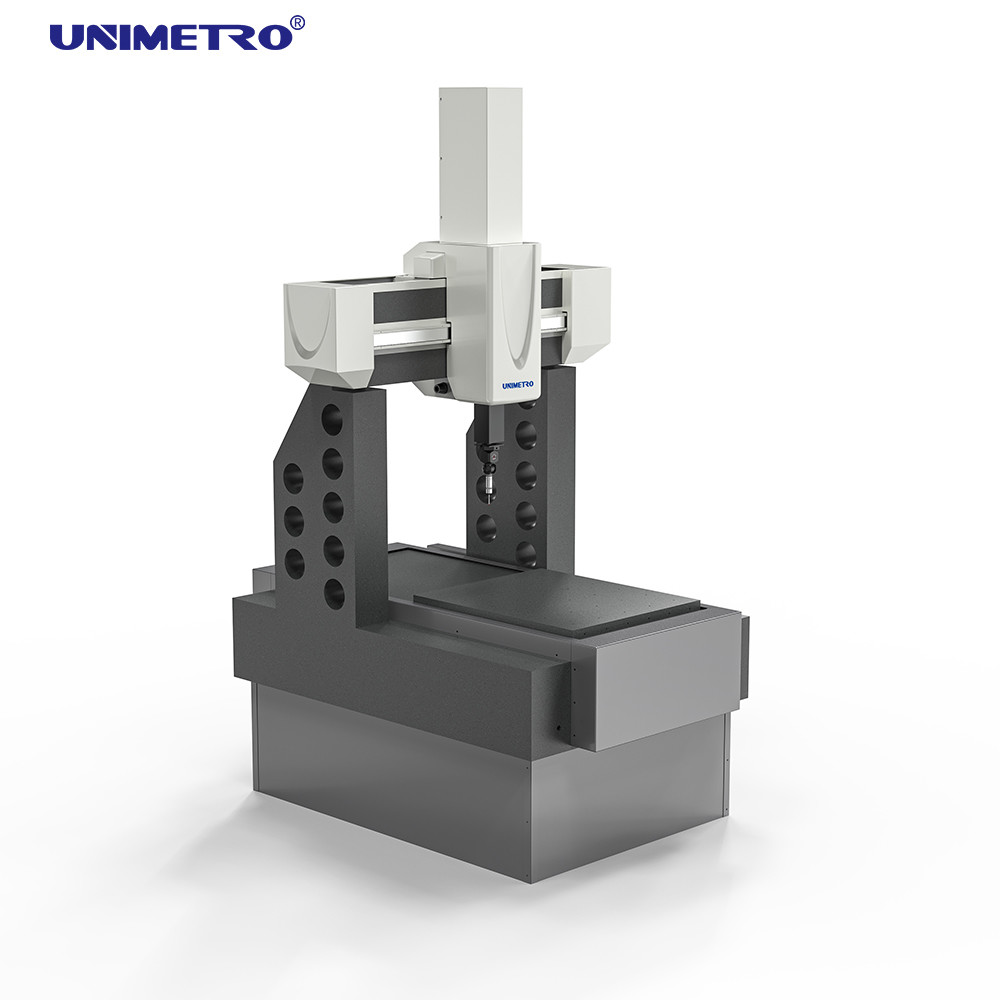

CMM กระบอกเซรามิก 1.2μm ความแม่นยําสูง สําหรับการตรวจสอบรถยนต์และการวัด 3 มิติ

ระบบซอฟต์แวร์:ซอฟต์แวร์วัด | Rational-DMIS เวอร์ชันขั้นสูง (CAD)

คู่มือ:คู่มือ+ดิสก์

ระบบควบคุมและระบบหัววัด:รวมจอยสติ๊ก | ระบบควบคุม RENISHAW, รวมจอยสติ๊ก MCU

ชุดหัววัด:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

หัววัด:หัววัด RENISHAW M2 M3

แท่นทำงาน:แท่นหินแกรนิตคุณภาพสูง รางนำแบบ Dovetail ที่แม่นยำ แท่นทำงานหินแกรนิตเป็นฐานรองรับของเครื่องทั้งหมด และคุณภาพของมันส่งผลต่อประสิทธิภาพโดยรวมของเครื่อง แท่นทำจากหินแกรนิต ร่วมกับรางนำแบบ Dovetail ที่แม่นยำ ซึ่งช่วยลดการสั่นสะเทือนของเครื่องวัดได้อย่างมีประสิทธิภาพ และปรับปรุงประสิทธิภาพของเครื่องทั้งหมด

รางนำสามแกนแบบปิดสนิท:ลำแสงเซรามิก แกนหมุน แกน X และ Z ทำจากวัสดุเซรามิก ซึ่งไม่เป็นสนิมง่าย มีความแข็งแกร่งดี สัมประสิทธิ์การขยายตัวทางความร้อนต่ำ และความแม่นยำสูงขึ้น!

กลไกหน่วงการสั่นแบบพาสซีฟคู่ที่ฐานรอง:เครื่องวัดสามพิกัดส่วนใหญ่ใช้ในโรงงานผลิต และหลีกเลี่ยงไม่ได้ที่จะมีการสั่นสะเทือนที่เกิดจากเครื่องมือกลที่อยู่ใกล้เคียงหรือยานพาหนะขนส่ง ซึ่งจะส่งผลกระทบอย่างร้ายแรงต่อความแม่นยำของเครื่องวัดสามพิกัด การสร้างฐานรากที่ทนต่อแผ่นดินไหวเป็นแนวคิดพื้นฐาน ซึ่งจะเพิ่มต้นทุนและปัญหาเพิ่มเติม ตัวรองรับเครื่องวัดสามพิกัดของเราใช้โครงสร้างหน่วงการสั่นแบบพาสซีฟคู่เพื่อป้องกันอิทธิพลของการสั่นสะเทือนความถี่ต่ำ ซึ่งช่วยให้มั่นใจในความแม่นยำของการวัดได้อย่างมาก และสามารถลดปัญหามาตรการสร้างฐานรากที่ทนต่อแผ่นดินไหวได้

Rational-DMIS เป็นชุดซอฟต์แวร์วัดสามมิติที่ครอบคลุมขนาดใหญ่ที่พัฒนาขึ้นใหม่ การพัฒนาและออกแบบซอฟต์แวร์ไม่เพียงแต่คำนึงถึงความต้องการของผู้เริ่มต้นในการเรียนรู้และใช้งานซอฟต์แวร์ได้ง่าย และความต้องการของผู้ใช้ขั้นสูงสำหรับฟังก์ชันของซอฟต์แวร์เท่านั้น แต่ที่สำคัญกว่านั้นคือการเป็นแบบจำลองและมาตรฐานของซอฟต์แวร์วัดสามพิกัด

โปรแกรม Rational DMIS ก่อนเวอร์ชัน DMIS 5.0 ถูกออกแบบโดยใช้เคอร์เนล DMIS แบบดั้งเดิม ซึ่งแตกต่างจากที่เรียกว่า "DMIS-capable" (เคอร์เนลไม่ใช่ DMIS) อย่างที่เราทราบกันดีว่า DMIS ได้กลายเป็นมาตรฐาน ISO (ISO 22093:2003)
