| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Unimetro |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | HE652 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | usd32500-usd37500/set |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 15 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 30 ชุดต่อเดือน |
| มิติ: | 1700*1180*1750 มม. | น้ำหนักสุทธิ: | 1500กก |
|---|---|---|---|
| การเดินทาง x/y: | 500x600 | ความแม่นยำ: | ≤3+l/200um |
| การทำซ้ำ: | 3um | ||
| เน้น: | ระบบวิชั่นความละเอียดสูงสำหรับการวัด,ระบบวิชั่นสำหรับโครงสำหรับตั้งสิ่งของแบบเคลื่อนย้ายได้สำหรับการวัด,ระบบการวัดแบบดิจิตอลความละเอียดสูง |
||

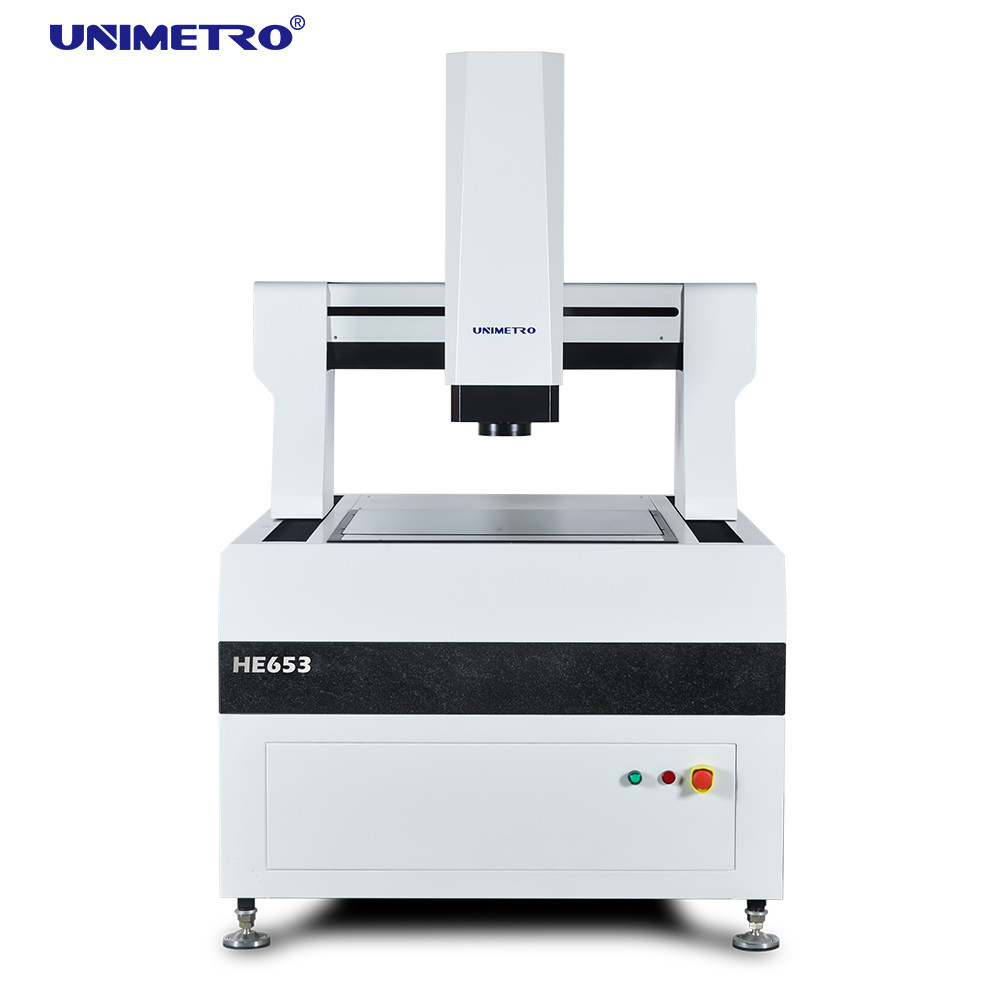

ระบบการวัดด้วยภาพประเภทโครงสำหรับตั้งสิ่งของที่มีความแม่นยำสูง ซีรีส์ HE ผสมผสานความแม่นยำและประสิทธิภาพเข้าด้วยกัน ทำให้สามารถวัดองค์ประกอบทางเรขาคณิตของชิ้นส่วนต่างๆ ได้ด้วยความเร็วสูง ระบบเหล่านี้มีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม รวมถึง PCB, ลามิเนตเคลือบทองแดง, แผงกระจก, โมดูล LCD และวัสดุฉนวน
การวิเคราะห์องค์ประกอบจำกัดถูกรวมไว้ในกระบวนการออกแบบซีรีส์ HE เพื่อให้มั่นใจถึงความแข็งแกร่งสูงและโครงสร้างทางกลที่แม่นยำ ฐานเครื่องจักรใช้โครงสร้างสะพานชนิดเฟรมปิดที่เคลื่อนย้ายได้ ให้ความเรียบง่าย ความสามารถในการรับน้ำหนักสูง และประสิทธิภาพการเคลื่อนไหวที่เหมาะสมที่สุด
เครื่องวัดด้วยภาพขนาดใหญ่ของเรารองรับความสามารถของซอฟต์แวร์อันทรงพลัง:
| แบบอย่าง | เขา 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
|---|---|---|---|---|---|---|
| การเดินทาง X, Y (มม.) | 500×600 | 600×800 | 800×1,000 | 1,000×1200 | 1200×1500 | 1200×1800 |
| การเดินทางแกน Z (มม.) | 200 (สามารถเลี้ยงได้ตามความต้องการของลูกค้า) | |||||
| กำลังรับน้ำหนัก | ประมาณ 35 กก | |||||
| ขนาด (มม.) | 1700×1180×1750 | 1700×1280×1750 | 1900×1480×1750 | 2100×1680×1750 | 2500×1880×1750 | 2700×1880×1750 |
| น้ำหนัก (กก.) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| ปณิธาน | 0.5μm (0.1μm ไม่จำเป็น) | |||||
| กล้อง | กล้องดิจิตอล 2M HD GIGA | |||||
| เลนส์ซูม | เลนส์ซูมอัตโนมัติระดับมืออาชีพ (กำลังขยาย 1~10 เท่า) | |||||
| การขยายวิดีโอ | 18~195X (แตกต่างกันไปตามรุ่นของกล้อง กำลังขยายจริงขึ้นอยู่กับข้อมูลที่วัดได้) | |||||
| FOV | 8.1~1.3 มม. (แตกต่างกันไปตามการใช้กล้อง/เลนส์ร่วมกัน ขอบเขตการมองเห็นจริงขึ้นอยู่กับข้อมูลที่วัดได้) | |||||
| ความแม่นยำ* | ≤ (3+ลิตร/200)ไมโครเมตร | |||||
| การส่องสว่าง | ไฟส่องพื้นผิว LED 5 วงแหวนที่ตั้งโปรแกรมได้ 8 ส่วน (ไฟวงแหวน 40 ส่วน, ไฟโคแอกเชียล, ไฟวงแหวนหลากสีแบบเคลื่อนย้ายได้) | |||||
