| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | เขา |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 20 วันทำงาน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10 ต่อเดือน |
| แรงดันไฟฟ้า: | 220V | ความกดอากาศ: | 0.7-1.0mpa |
|---|---|---|---|
| ความแม่นยำของตัวกรอง: | 0.3 หนอ | แอร์ซัพพลาย: | 0.12-0.45ลบ.ม./นาที |
| อุณหภูมิในการทำงาน: | 18-22°C | รอบอุณหภูมิรายชั่วโมง: | 1 องศาเซลเซียส/ชม |
| การเร่งความเร็ว 3D สูงสุด: | 900 มม./วินาที | ความเร็ว 3D สูงสุด: | 520 มม./วินาที |
| เน้น: | เครื่องวัด CMM 3D,เครื่องวัด 0.1um 3D,เครื่องวัดพิกัด 3D ของแม่พิมพ์ |
||

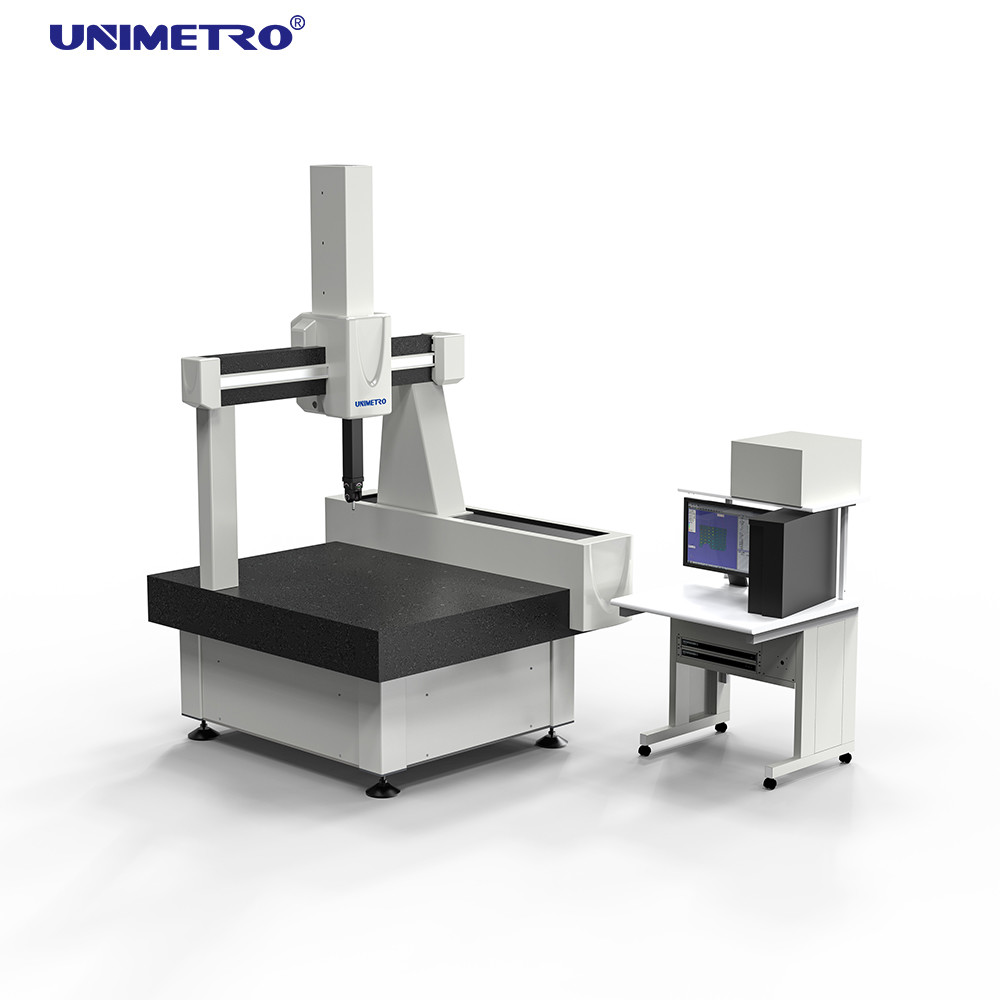

"Helium" หมายถึงเครื่องจักรที่มีความแม่นยำสูงสุดที่พัฒนาและออกแบบโดย UNIMETRO อย่างสมบูรณ์ ทุกส่วนประกอบผ่านการคัดเลือกอย่างเข้มงวดในระหว่างการผลิต เพื่อให้มั่นใจในการประกอบที่สมบูรณ์แบบและทันเวลา เครื่องวัดทั้งหมดได้รับการยอมรับตามมาตรฐาน ISO 10360-2 โดยใช้ขั้นตอนการยอมรับที่เป็นมาตรฐานสองขั้นตอนด้วยการวัดด้วยเลเซอร์ที่มีความแม่นยำสูงและมาตรวัดแข็งที่ได้รับการรับรองจาก DKD
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| พื้นที่วัด | X=710 มม., Y=1016 มม., Z=610 มม. |
| ขนาดโดยรวม | 1460 × 1800 × 2700 มม. |
| น้ำหนักชิ้นงานสูงสุด | 1000 กก. |
| น้ำหนักเครื่อง | 2380 กก. |
| MPEe | ≤ 1.8+L/350 (ไมโครเมตร) |
| MPEp | ≤ 2.3 ไมโครเมตร |
| ความละเอียดสเกล | 0.5 ไมโครเมตร |
| ความเร็ว 3 มิติสูงสุด | 520 มม./วินาที |
| อัตราเร่ง 3 มิติสูงสุด | 900 มม./วินาที |
Rational-DMIS- ชุดซอฟต์แวร์วัด 3 มิติแบบบูรณาการขนาดใหญ่ที่พัฒนาขึ้นใหม่ ออกแบบมาสำหรับทั้งผู้เริ่มต้นและผู้ใช้ขั้นสูง มีความเข้ากันได้กับเคอร์เนล DMIS ดั้งเดิมอย่างสมบูรณ์ตามมาตรฐาน ISO 22093:2003 ทำให้เป็นแบบอย่างสำหรับการสร้างมาตรฐานซอฟต์แวร์วัด CMM
หัววัด: หัววัดแบบแมนนวล MH20i จาก RENISHAW
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ความสามารถในการทำซ้ำของตำแหน่ง | +0.5 ไมโครเมตร |
| ขั้นตอนการวางตำแหน่ง | 15° |
| แกนหมุน | +180° |
| แกนสวิง | 0°-90° |
| จำนวนตำแหน่งทั้งหมด | 140 มม. |
| อุณหภูมิการทำงาน | 10-40°C |
หัววัด: โมดูล TP20 SF / ชุดหัววัด M2
| จำนวน | ชื่อ | ข้อมูลจำเพาะ | ปริมาณ |
|---|---|---|---|
| A-5004-7585 | ก้านต่อหัววัด | 10 มม. | 1 |
| A-5004-7586 | ก้านต่อหัววัด | 20 มม. | 2 |
| A-5000-2280 | ก้านต่อหัววัด | 240 มม. | 1 |
| A-5000-7805 | หัววัดแบบลูกบอล | Φ0.7×10 มม. | 2 |
| A-5000-7806 | หัววัดแบบลูกบอล | Φ1×10 มม. | 2 |
| A-5000-3603 | หัววัดแบบลูกบอล | Φ2×10 มม. | 2 |
| A-5000-3604 | หัววัดแบบลูกบอล | Φ3×10 มม. | 2 |
| A-5000-4161 | หัววัดแบบลูกบอล | Φ4×10 มม. | 1 |
| A-5000-2286 | หัววัดแบบลูกบอล | Φ5×10 มม. | 1 |
| ประแจหัววัด | 2 | ||
| รวม: | 10 ประเภท | 16 ชิ้น | |
