| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Unimetro |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | HE652 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | usd32500-usd37500/set |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 15days |
| เงื่อนไขการชำระเงิน: | T / T |
| สามารถในการผลิต: | 30 ชุดต่อเดือน |
| dimension: | 1700*1180*1750mm | net weight: | 1500kg |
|---|---|---|---|
| X/Y travel: | 500x600 | accuracy: | ≤3+L/200um |
| Repeatability: | 3um | ||
| เน้น: | เครื่องวัดวิสัยทัศน์ PCB,เครื่องวัดวิชันอัตโนมัติเต็มรูปแบบ,เครื่องวัดสายตาแบบสัมผัสโพรบ |
||

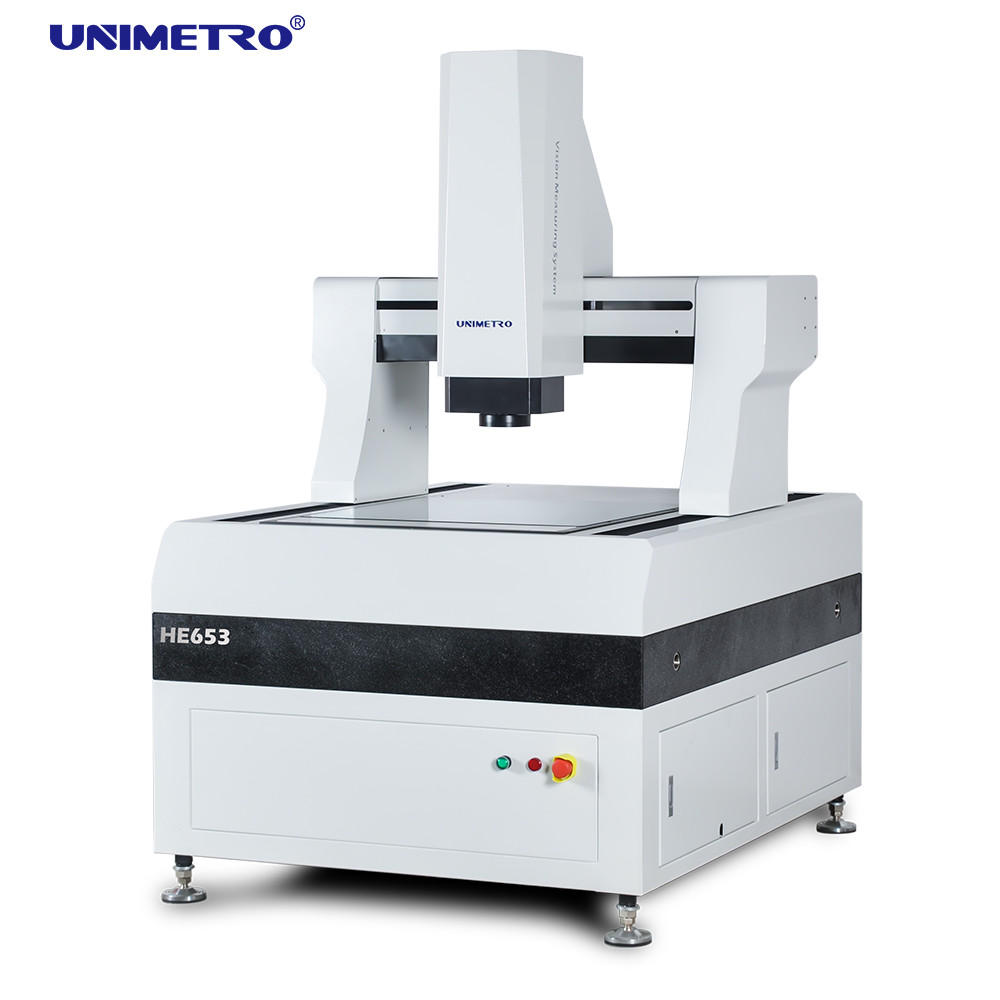

ระบบวัดวิสัยทัศน์แบบแกน Gantry ความแม่นยำสูงรุ่น HE ผสมผสานความแม่นยำสูงและประสิทธิภาพสูง มอบการวัดความเร็วสูงสำหรับองค์ประกอบทางเรขาคณิตของชิ้นส่วนต่างๆ ชุด HE ใช้กันอย่างแพร่หลายในอุตสาหกรรมและผลิตภัณฑ์ต่างๆ เช่น PCB, แผ่นลามิเนตทองแดง, แผ่นแก้ว, โมดูล LCD และวัสดุฉนวน ฯลฯ
มีการนำการวิเคราะห์องค์ประกอบจำกัดมาใช้ในกระบวนการออกแบบของชุด HE เพื่อให้มั่นใจถึงโครงสร้างทางกลที่แข็งแกร่งและแม่นยำ ฐานเครื่องใช้โครงสร้างแบบสะพานเคลื่อนที่แบบเฟรมปิด ซึ่งเรียบง่ายและให้ความสามารถในการรับน้ำหนักสูงและประสิทธิภาพการเคลื่อนไหวที่ดีที่สุด
คุณสมบัติของเครื่องวัดวิสัยทัศน์ PCB:
>> โครงสร้างแกน Gantry ที่เคลื่อนย้ายได้ และชิ้นงานได้รับการแก้ไขเมื่อทำการวัด
>> การควบคุมแบบวงปิดอัตโนมัติเต็มรูปแบบ CNC สี่แกน การวัดอัตโนมัติเต็มรูปแบบ
>> ฐานและคานหินแกรนิตเกรด 000 มีเสถียรภาพและเชื่อถือได้
>> ไม้บรรทัดเกรตติ้งแบบเปิดที่มีความละเอียด 0.1 um ความแม่นยำสูงและเสถียรภาพที่ดี
>> รางนำเชิงเส้นความแม่นยำสูง สกรูบอลเกรดเจียร และเซอร์โวมอเตอร์ AC ของ Panasonic ช่วยให้มั่นใจถึงเสถียรภาพของความแม่นยำในการวางตำแหน่งของระบบการเคลื่อนที่ของเครื่อง
>> กล้องสีความละเอียดสูงเพื่อตอบสนองความต้องการในการสังเกตที่ชัดเจนและการวัดที่เสถียร
>> เลนส์ซูมอัตโนมัติแบบต่อเนื่อง 6.5x, ซูมอัตโนมัติที่แม่นยำ, การแก้ไขหนึ่งพิกเซลก็เพียงพอแล้ว
>> แหล่งกำเนิดแสงพื้นผิว LED แบบ 5 วงแหวน 8 โซนที่ตั้งโปรแกรมได้ และระบบแหล่งกำเนิดแสงคอนทัวร์ LED แบบขนานส่งผ่านสามารถรับรู้การปรับความสว่างได้ 256 ระดับอย่างชาญฉลาด
>> หัววัดแบบสัมผัสนำเข้าได้รับการกำหนดค่าเพื่อรับรู้การวัดแบบ 3 มิติ
>> ซอฟต์แวร์วัดภาพอัตโนมัติ Immeasuring4.2 พร้อมสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระมีให้เป็นมาตรฐาน ซึ่งมีประสิทธิภาพและใช้งานง่าย
เครื่องวัดวิสัยทัศน์ PCB ของเรามีซอฟต์แวร์ที่มีประสิทธิภาพในการสนับสนุน
▶ด้วยซอฟต์แวร์การวัดแบบผสม External-Array RationalVue ซีรีส์ ULTRA สามารถนำเสนอฟังก์ชันการวัดแบบผสม 2D/3d ที่ทรงพลังได้
▶อินเทอร์เฟซการทำงานที่เรียบง่ายและเข้าใจง่ายทำให้การวัดง่ายและมีประสิทธิภาพมากขึ้น
▶ โปรแกรมการวัดอัตโนมัติสามารถตั้งค่าเพื่อทำการวัดแบบกลุ่มได้อย่างมีประสิทธิภาพและรวดเร็ว
รายละเอียดเครื่องวัดวิสัยทัศน์ PCB ของเราแสดงในแผนภูมิด้านล่าง: ชื่อผลิตภัณฑ์
| ระบบวัดวิสัยทัศน์อัตโนมัติเต็มรูปแบบ | รุ่น | |||||
| HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 | ระยะการเดินทาง X,Y (มม.) |
| 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 | ระยะการเดินทางแกน Z (มม.) |
| 200 (สามารถยกขึ้นได้ตามความต้องการของลูกค้า) | ความจุในการรับน้ำหนัก | |||||
| ประมาณ 35 กก. | ขนาด (มม.) | |||||
| 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 | น้ำหนัก (กก.) |
| 1500 | 1800 | 2900 | 3200 | 4400 | 4800 | ความละเอียด |
| 0.5μm (0.1μm สำหรับตัวเลือก) | กล้อง | |||||
| กล้องดิจิตอล 2M HD GIGA | เลนส์ซูม | |||||
| เลนส์ซูมอัตโนมัติระดับมืออาชีพ กำลังขยายเลนส์ซูม: 1~10X | กำลังขยายวิดีโอ | |||||
| 18~195X | (ตามรุ่นต่างๆ ของกล้องที่เลือก กำลังขยายจะเปลี่ยนไป กำลังขยายจริงขึ้นอยู่กับข้อมูลที่วัดได้) | |||||
| FOV | ||||||
| 8.1~1.3mm | (ตามรูปแบบการจับคู่ที่แตกต่างกันของกล้องและเลนส์ มุมมองจะเปลี่ยนไปตามนั้น และมุมมองจริงขึ้นอยู่กับข้อมูลที่วัดได้) | |||||
| ความแม่นยำ* | ||||||
| ≤ (3+L/200)μm | การส่องสว่าง | |||||
| การส่องสว่างพื้นผิว LED แบบ 5 วงแหวน 8 ส่วนที่ตั้งโปรแกรมได้ | (ไฟวงแหวน 40 ส่วน, ไฟ Co-axial, ไฟวงแหวนหลากสีที่เคลื่อนย้ายได้สำหรับตัวเลือก) | |||||
| ข้อมูลบริษัท | ||||||
ลูกค้าและตัวแทนของเรา
คำถามที่พบบ่อย
| Q1: คุณเป็นโรงงานหรือบริษัทการค้า ? |
|---|
| A1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดภายใน 24 ชั่วโมง |
| Q2: บริษัทของคุณทำอะไรเป็นหลัก? |
| A2: เราส่วนใหญ่ผลิตเครื่องวัดวิสัยทัศน์, เครื่องวัดพิกัด, อุปกรณ์ติดตั้ง CMM&VMM ฯลฯ |
| Q3: จะเลือกข้อกำหนดที่เหมาะสมได้อย่างไร? |
| A3: ตราบใดที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีข้อกำหนดที่เหมาะสม |
| Q4: คุณยอมรับบริการที่กำหนดเองหรือไม่? |
| A4: แน่นอน! เราสามารถจัดหาได้ไม่เพียงแต่เครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย |
| Q5: ระยะเวลาการรับประกันของคุณคืออะไร? |
| A5: ระยะเวลาการรับประกันผลิตภัณฑ์ของเราคือ 1 ปี คุณภาพผลิตภัณฑ์ของเรามีเสถียรภาพมาก และเราได้ |
|
ปรับปรุง อย่างมากในส่วนที่แตกหักได้ คุณสามารถมั่นใจในคุณภาพผลิตภัณฑ์ของเราได้ |
