บ้าน > ผลิตภัณฑ์> เครื่องวัดวิสัยทัศน์> ระบบตรวจวัดการมองเห็นกึ่งอัตโนมัติ (VMM) พร้อมความสามารถในการทำซ้ำ 2.5 μm รุ่น E300

ระบบตรวจวัดการมองเห็นกึ่งอัตโนมัติ (VMM) พร้อมความสามารถในการทำซ้ำ 2.5 μm รุ่น E300

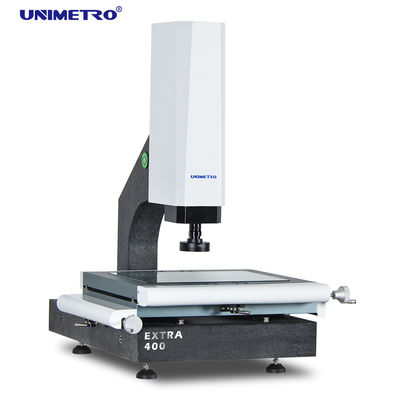

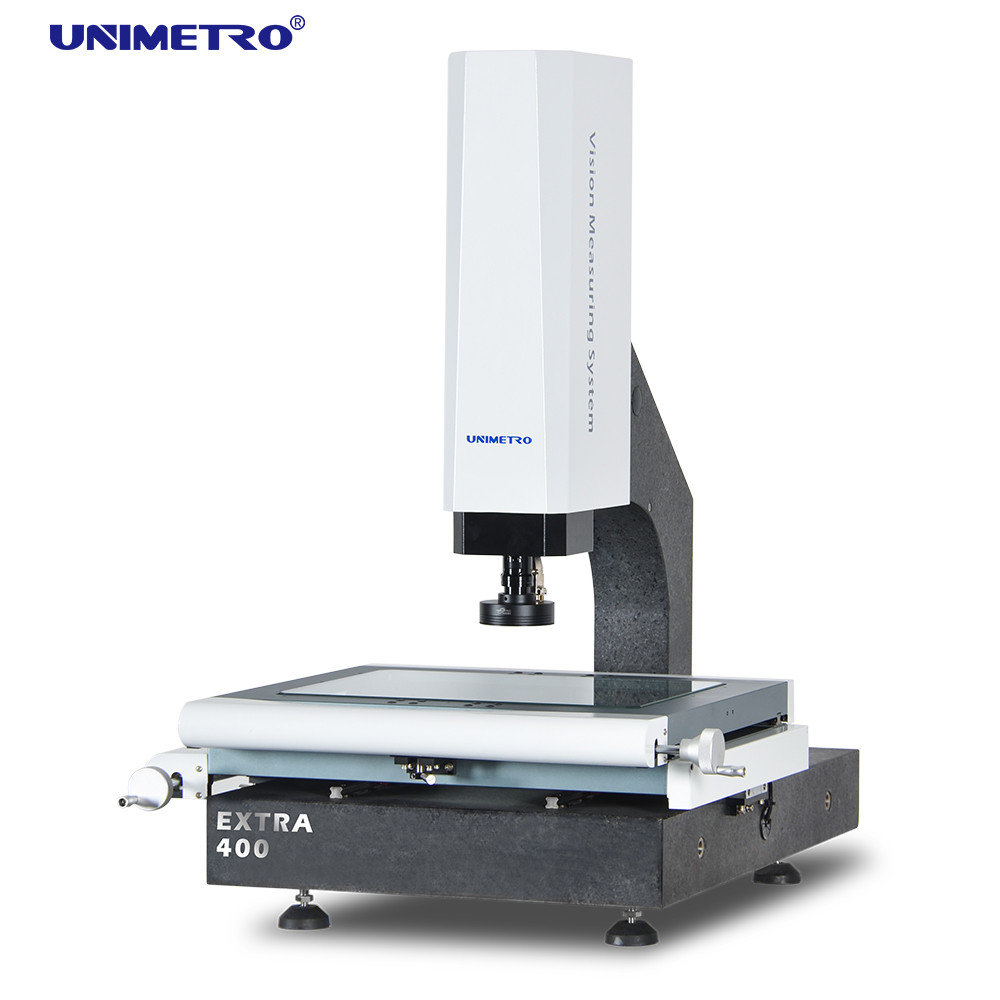

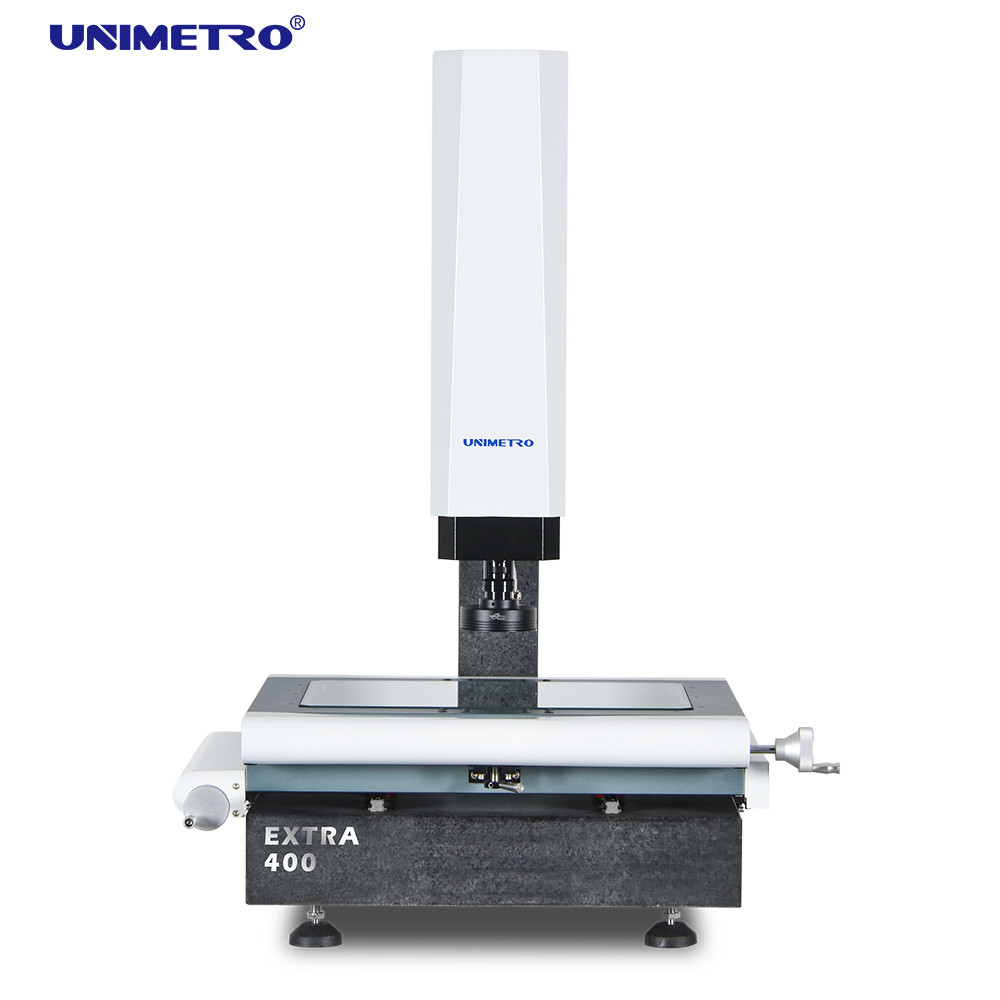

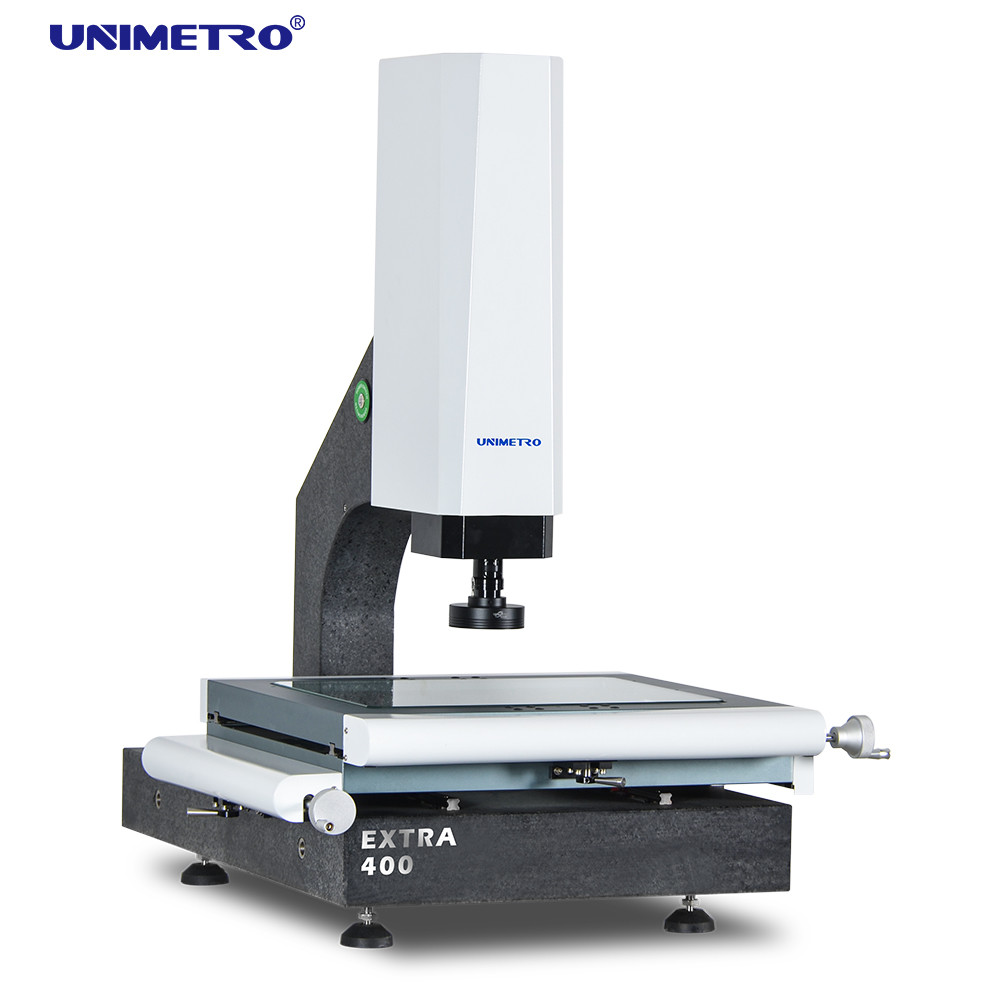

Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Unimetro
ได้รับการรับรอง: CE, ISO
หมายเลขรุ่น: E300
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: usd 5460-usd 6300 usd/set
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 15days
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 30 ชุดต่อเดือน
ราคาถูกที่สุด ติดต่อตอนนี้
ข้อมูลรายละเอียด
มิติ: 600*740*980 มม. ช่วงการวัด: 300*200*200
ความแม่นยำในการวัด: 2.5+L/100 น้ำหนัก: 190กก
การทำซ้ำ: 2.5μm
เน้น:

เครื่องวัดสายตากึ่งอัตโนมัติ

,

เครื่องวัดสายตา Vmm

,

เครื่องวัดสายตา 2.5μM การทำซ้ำได้

รายละเอียดสินค้า

เครื่อง vmm หัววัดแบบสัมผัสกึ่งอัตโนมัติที่มีความแม่นยำสูง

เครื่องวัดการมองเห็นของเรามีคุณสมบัติด้านล่าง:
► ฐานหินแกรนิตและเสา ความมั่นคงดีเยี่ยม
► แกน Z ใช้ระบบนำทางเชิงเส้นที่มีความแม่นยำสูงและระบบควบคุมเซอร์โวมอเตอร์เพื่อให้เกิดการโฟกัสอัตโนมัติ ขจัดข้อผิดพลาดของการโฟกัสแบบเทียม และปรับปรุงความแม่นยำและเสถียรภาพในการวัด
► ขั้นตอนการทำงานของอลูมิเนียม ทำให้การควบคุมการเคลื่อนไหวตอบสนองอย่างรวดเร็วและยืดหยุ่น

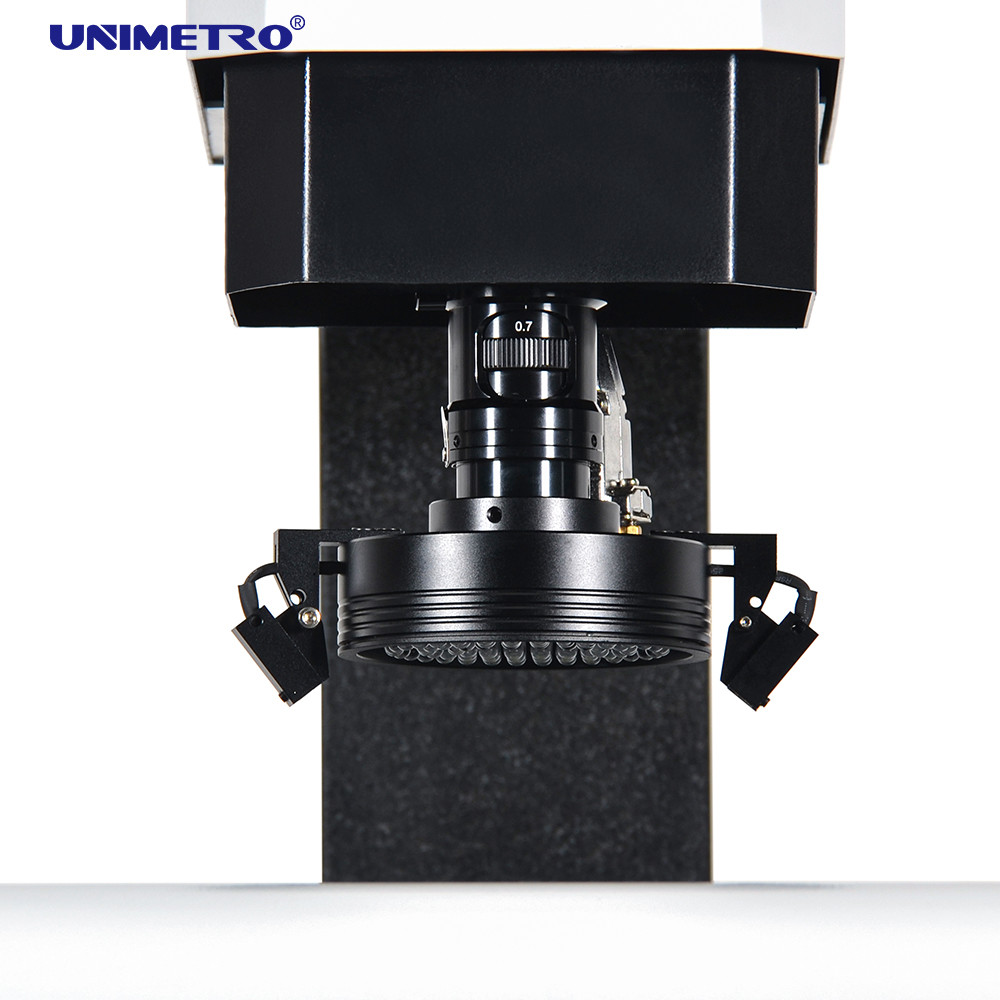

► แหล่งกำเนิดแสงพื้นผิว LED 3 วงแหวน 4 ส่วนที่ตั้งโปรแกรมได้ ระบบแหล่งกำเนิดแสง LED Contour แบบส่งผ่านแบบขนาน และโมดูลปรับแสงในตัวของซอฟต์แวร์สามารถควบคุมความสว่างของแสงได้อย่างอิสระใน 3 วงแหวนและ 4 โซน





การกำหนดค่า Hardeare

  ระบบตรวจวัดการมองเห็นกึ่งอัตโนมัติ (VMM) พร้อมความสามารถในการทำซ้ำ 2.5 μm รุ่น E300 0
การกำหนดค่าอุปกรณ์วัดการมองเห็นของเรามีดังต่อไปนี้:
● เครื่องชั่งเชิงเส้นความละเอียด 0.5um 3 แกน
● ฟังก์ชั่นโฟกัสอัตโนมัติประสิทธิภาพสูง
● ใช้งานได้กับโพรบสัมผัส Renishaw
● ขั้นตอนการทำงานอะลูมิเนียมและการอโนไดซ์แบบแข็ง
● 3 วงแหวน 8 ส่วนการควบคุมซอฟต์แวร์ไฟวงแหวน LED และตั้งโปรแกรมได้
● การควบคุมซอฟต์แวร์ไฟคอนทัวร์ LED เส้นทางแสงแบบขนานและตั้งโปรแกรมได้
● กล้องดิจิตอล HD ความละเอียด 1.2 ล้านพิกเซล
● กล่องควบคุมหลักแบบรวม
● การควบคุมด้วยมอเตอร์แกน Z
● คู่มือเชิงเส้น HIWIN
● เครื่องกำเนิดพัลส์แบบแมนนวลสำหรับการควบคุมการเคลื่อนที่ของแกน Z
● มีตัวบ่งชี้เลเซอร์สำหรับการวางตำแหน่งและการโฟกัสเสริม

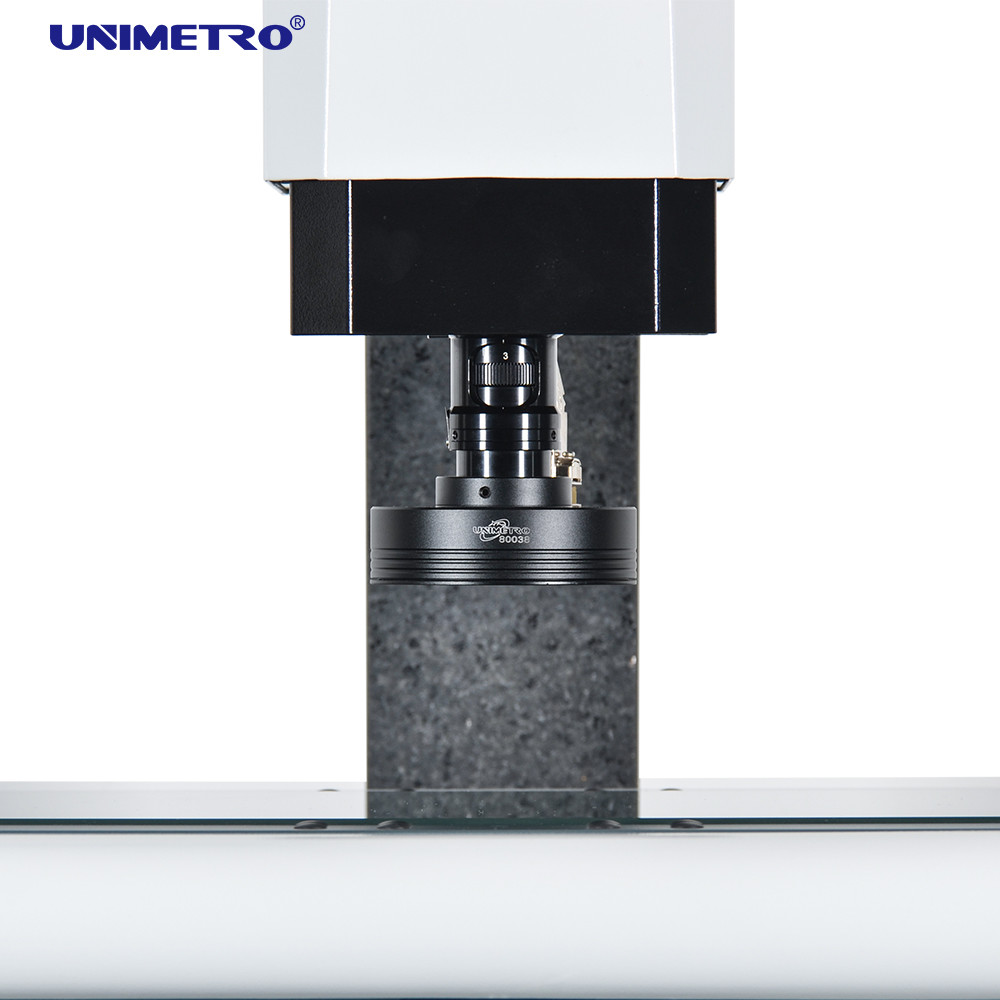

● เลนส์ซูมแบบแมนนวล 0.7-4.5X พร้อมเซ็นเซอร์ป้อนกลับสัญญาณกำลังขยาย


คุณสมบัติของซอฟต์แวร์

ระบบตรวจวัดการมองเห็นกึ่งอัตโนมัติ (VMM) พร้อมความสามารถในการทำซ้ำ 2.5 μm รุ่น E300 1
เครื่องวัดด้วยภาพของเราสามารถเพิ่มหัววัดเพื่อรับรู้ฟังก์ชัน 3 มิติ
● การสอบเทียบที่ง่ายดาย
● การสัมผัสหลายมุม
● การตั้งค่าระบบพิกัดที่รวดเร็ว
● ใช้ได้กับสไตลิส Renishaw ทุกรุ่น
● รองรับโมดูล CAD (อุปกรณ์เสริม)
● เอาต์พุตการวาดภาพ 3 มิติ
● เข้ากันได้กับสตาร์โพรบ
● การวัดขนาด 3 มิติ
● การวัดรวมหัววัดภาพและการสัมผัส
● รองรับชั้นวางโพรบ (อุปกรณ์เสริม)


พารามิเตอร์

พารามิเตอร์ของเครื่องวัดสายตาของเรามีดังต่อไปนี้:

แบบอย่าง พิเศษ 200 พิเศษ 300 พิเศษ 400 พิเศษ 500
ขนาด (มม.) (L * W * H) 500*540*930 600*740*980 700*840*980 800*940*980
ช่วงการวัด (มม.)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
ความแม่นยำในการวัด (ไมโครเมตร) 2.5+ลิตร/100 2.5+ลิตร/100 2.5+ลิตร/100 3+ลิตร/100
การทำซ้ำ (ไมโครเมตร) 2.5 2.5 2.5 3
น้ำหนัก (กก.) 140กก 190กก 240กก 290กก
ภาพและการวัด ซีซีดี 200 มม. (สามารถยกได้ตามความต้องการของลูกค้า)
เลนส์ เลนส์ซูมแบบแมนนวล 0.7-4.5X / เลนส์ซูมอัตโนมัติ 1-10X
กำลังขยาย 18-195X ( สำหรับการอ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน กำลังขยายจะแตกต่างกัน )
สาขาการมองเห็น 8.1~1.3มม
ระยะการทำงาน 108มม
ความละเอียดระดับเชิงเส้น 0.5 μm (0.1μmสำหรับตัวเลือก)
ระบบขับเคลื่อน มีการควบคุมแบบแมนนวลแกน X , Y , การควบคุม CNC แบบวงปิดแกน Z และฟังก์ชั่น AUTU FOCUS
การส่องสว่าง ไฟวงแหวน LED ที่ตั้งโปรแกรมได้ 4 ส่วน, ไฟ LED แบบขนาน, ไฟวงแหวน LED 8 ส่วน, โคแอกเซียลสำหรับตัวเลือก



ฟังก์ชั่นซอฟต์แวร์

ระบบตรวจวัดการมองเห็นกึ่งอัตโนมัติ (VMM) พร้อมความสามารถในการทำซ้ำ 2.5 μm รุ่น E300 2



ตรวจสอบซอฟต์แวร์การวัดด้วยภาพ 3 มิติ
● ป้อนไฟล์ CAD และวัด
● อาร์เรย์ชิ้นส่วนและการวัดมาโคร
● โฟกัสอัตโนมัติและการวัดความสูง
● ฟังก์ชั่นการนำทางช่วยให้ค้นหาตำแหน่งได้อย่างรวดเร็ว
● ฟังก์ชันการวัดทางเรขาคณิตอันทรงพลัง
● รายงานข้อมูลหลายรายการและฟังก์ชันเอาต์พุตข้อมูลกราฟิก
● โปรแกรมผู้ใช้ที่ยืดหยุ่น
● การสร้างองค์ประกอบอ้างอิง
● ฟังก์ชั่นการตรวจจับขอบอันทรงพลัง
● รองรับอุปกรณ์เสริมภายนอกหลายรายการ
● การคำนวณอัตโนมัติขององค์ประกอบความอดทนทางเรขาคณิต
● การวัดการผลิตที่ซับซ้อนรวดเร็วและสะดวก
