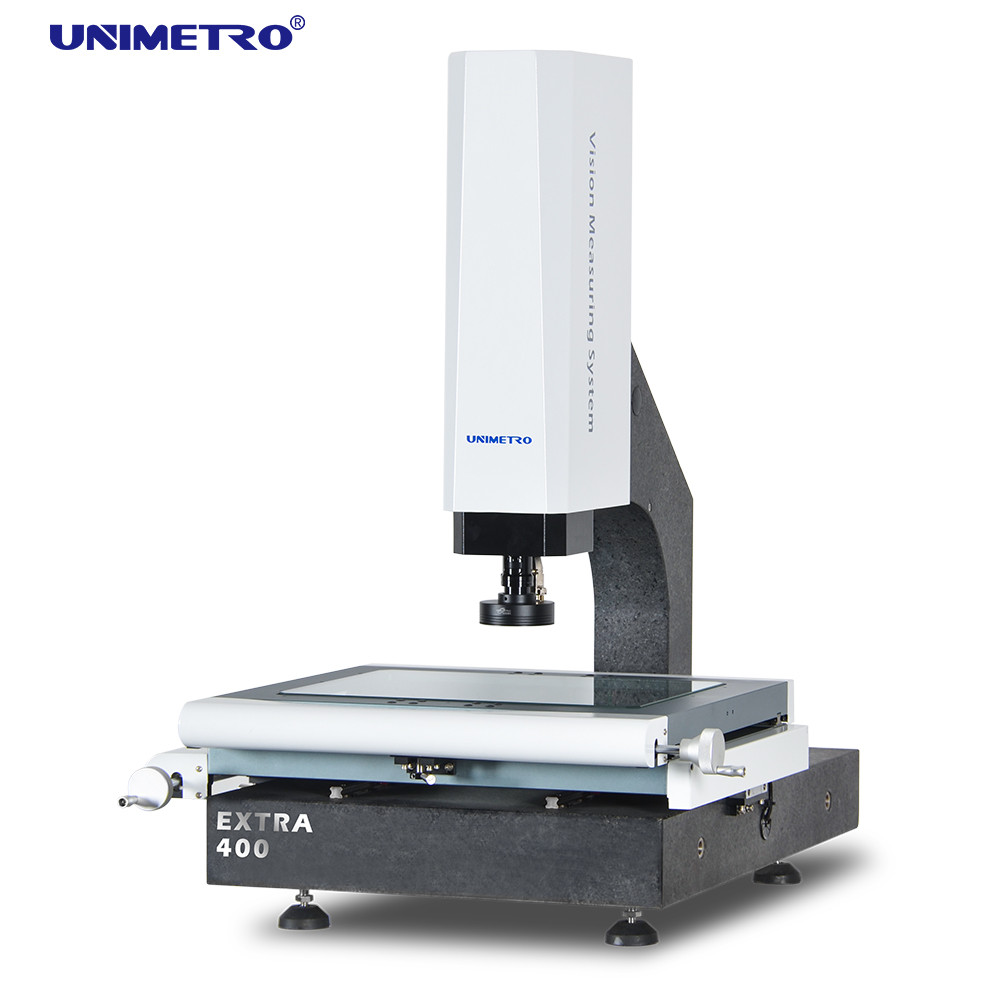

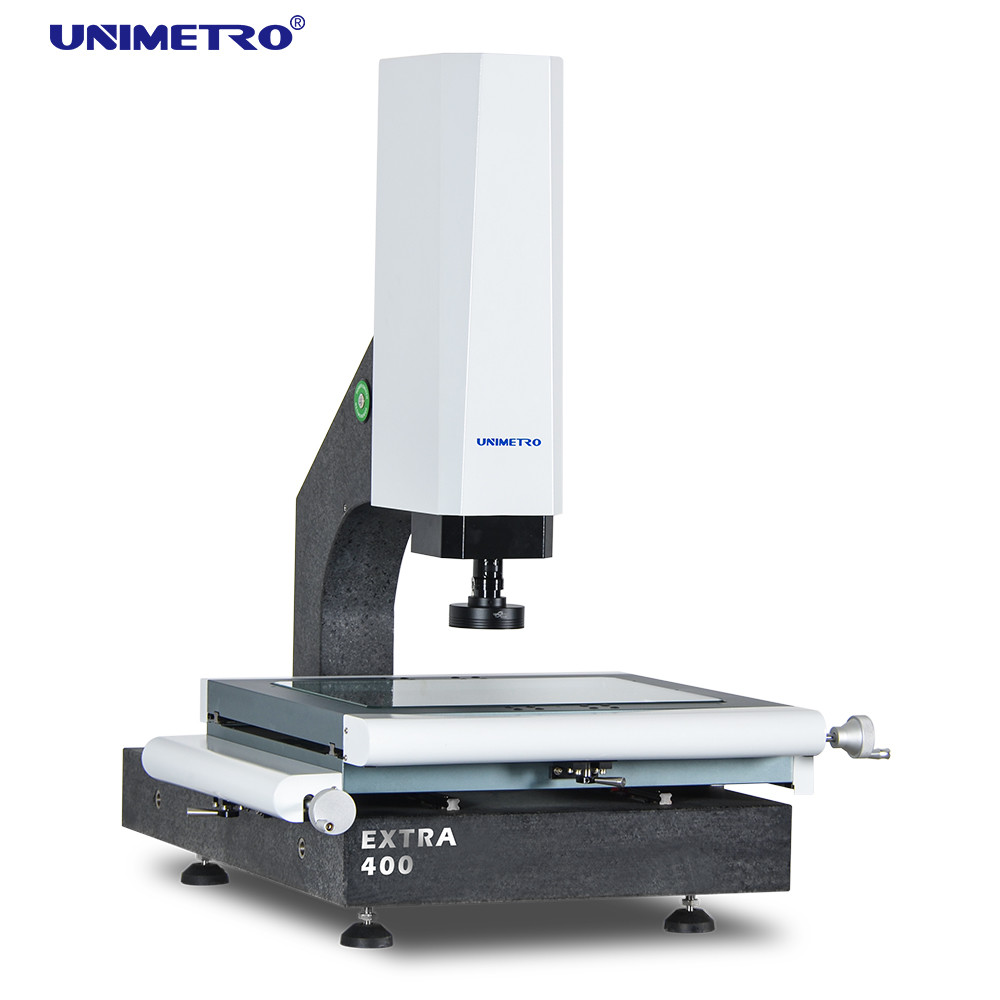

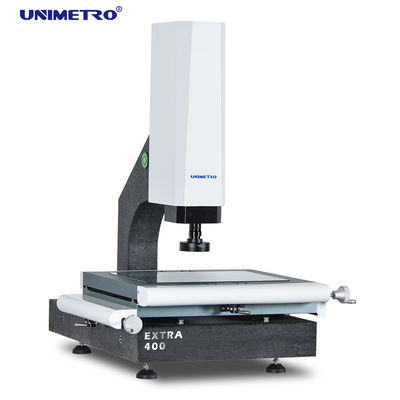

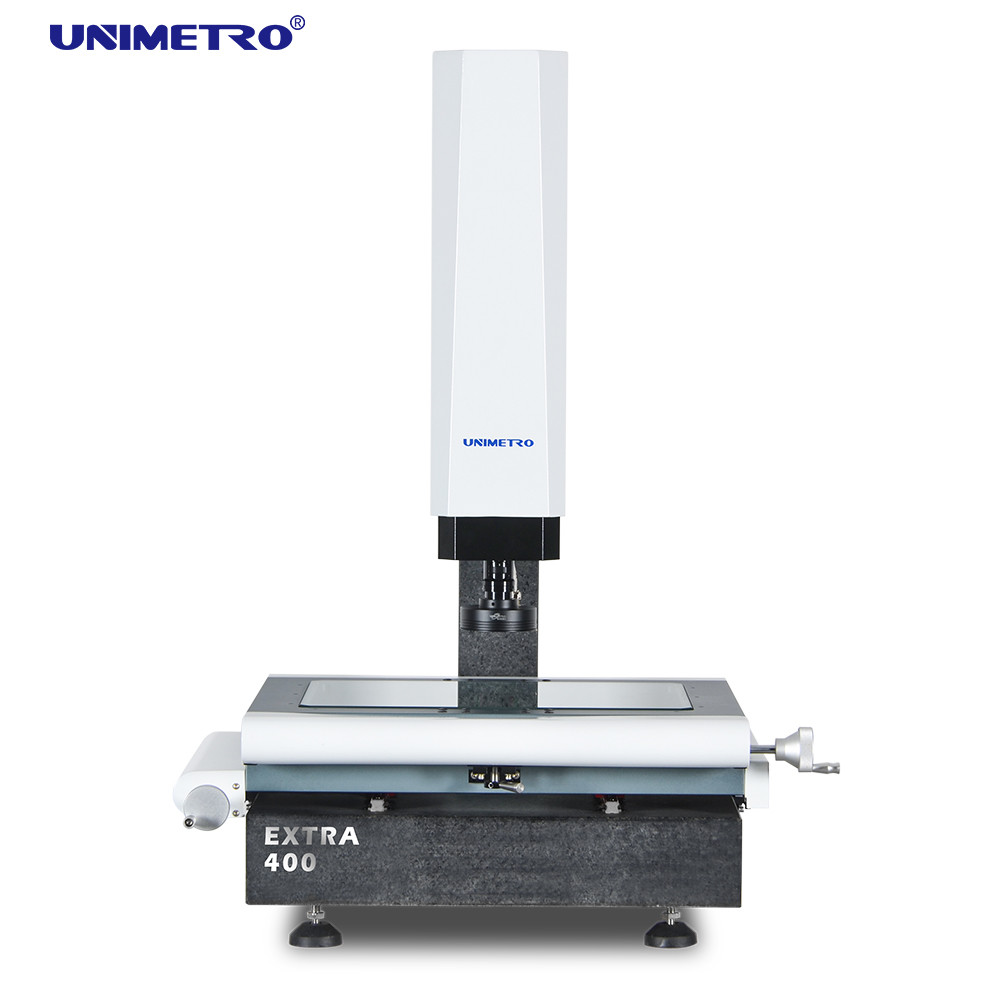

เครื่องวัดภาพ LED ความแม่นยำสูง ควบคุมการเคลื่อนที่ ตอบสนองรวดเร็ว (E300)

เครื่องวัดภาพ LED ของเรามีล่างนี้รากฐานและเสาแกรนิต ความมั่นคงที่ดี
✓แกน Z ใช้แนวทางแม่นยําสูงและระบบควบคุมเครื่องยนต์ servo เพื่อทําความเข้าใจการสอดคล้องอัตโนมัติและปรับปรุงความแม่นยําและความมั่นคงของการวัด;
อะลูมิเนียมการทํางานเวที ทําให้การควบคุมการเคลื่อนไหวตอบสนองเร็วและยืดหยุ่น

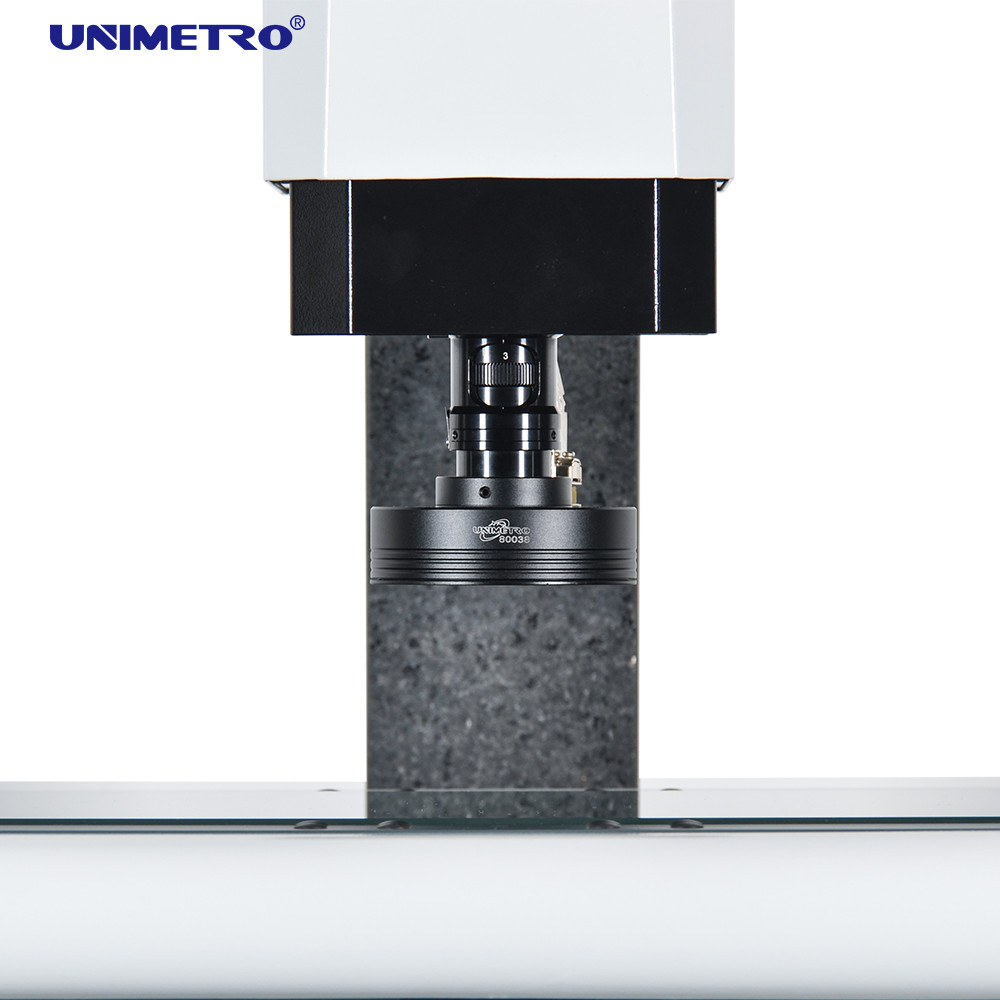

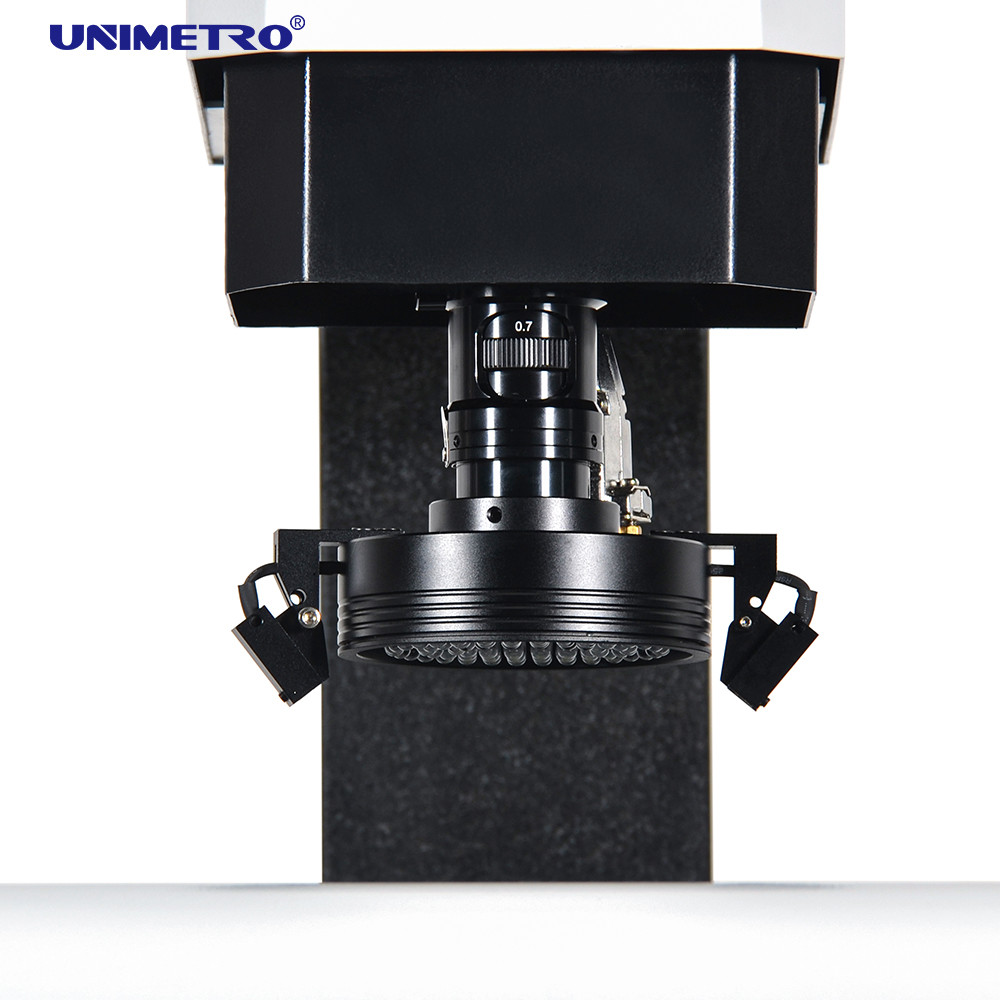

✅ แหล่งแสงพื้นผิว LED 3 แหวน 4 ส่วนที่สามารถเขียนโปรแกรมได้ ระบบแหล่งแสง LED ขอบการส่งขนานและโมดูลปรับแสงในตัวของโปรแกรมสามารถควบคุมความสว่างของแสงได้อย่างอิสระใน 3 แหวนและ 4 โซน.

การตั้งค่าของเครื่องวัดภาพ LED ของเราคือดังต่อไปนี้:

● 3 แกน 0.5um ความละเอียดระดับเส้น
● มีประสิทธิภาพสูง
● รองรับกับเครื่องตรวจจับสัมผัส Renishaw
● หน่วยงานผลิตอะลูมิเนียมและการ anodizing แข็ง
● 3 แหวน 8 ส่วน LED แสงแหวนการควบคุมโปรแกรมและโปรแกรม
● เส้นทางแสงคู่ LED ไฟคอนโทร์ การควบคุมซอฟต์แวร์และโปรแกรม
● กล้องดิจิทัล 1.2 ม พิกเซล HD
● กล่องควบคุมแกนรวม
● การควบคุมด้วยเครื่องยนต์ในแกน Z
● HIWIN เส้นทางนําทาง
● เครื่องกําเนิดแรงกระแทกมือ สําหรับการควบคุมการเคลื่อนไหวแกน Z
● พร้อมเครื่องชี้แจงเลเซอร์สําหรับการตั้งตําแหน่งและการจับแน่น
● เลนส์ขยายขนาดด้วยมือ 0.7-4.5X พร้อมเซ็นเซอร์การตอบสนองสัญญาณการขยาย

ลักษณะ

●3 แกน 0.5um ความละเอียดขนาดเส้น
● มีประสิทธิภาพสูง
● รองรับกับเครื่องตรวจจับสัมผัส Renishaw
● หน่วยงานผลิตอะลูมิเนียมและการ anodizing แข็ง
● 3 แหวน 8 ส่วน LED แสงแหวนการควบคุมโปรแกรมและโปรแกรม
● เส้นทางแสงคู่ LED ไฟคอนโทร์ การควบคุมซอฟต์แวร์และโปรแกรม
● กล้องดิจิทัล 1.2 ม พิกเซล HD
● กล่องควบคุมแกนรวม
● การควบคุมด้วยเครื่องยนต์ในแกน Z
● HIWIN เส้นทางนําทาง
● เครื่องกําเนิดแรงกระแทกมือ สําหรับการควบคุมการเคลื่อนไหวแกน Z
● พร้อมเครื่องชี้แจงเลเซอร์สําหรับการตั้งตําแหน่งและการจับแน่น
● เลนส์ขยายขนาดด้วยมือ 0.7-4.5X พร้อมเซ็นเซอร์การตอบสนองสัญญาณการขยาย





ปริมาตร

ปริมาตรของเครื่องวัดภาพ LED ของเราคือเช่นที่แสดงในแผนภูมิด้านล่าง:

รุ่น		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
ขนาด ((mm) ((L*W*H)		500*540*930	600*740*980	700*840*980	800*940*980
ระยะการวัด (mm)		200*100*150	300*200*200	400*300*200	500*400*200
ความแม่นยําในการวัด (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
ความซ้ํา (μm)		2.5	2.5	2.5	3
น้ําหนัก (kg)		140 กิโลกรัม	190 กิโลกรัม	240 กก.	290 กิโลกรัม
ภาพและการวัด	CCD	200mm (สามารถยกขึ้นตามความต้องการของลูกค้า)
	เลนส์	เลนส์ขยายขนาดด้วยมือ 0.7-4.5X/เลนส์ขยายขนาดด้วยอัตโนมัติ 1-10X
	การขยายขนาด	18-195X (เพื่ออ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน การขยายจะแตกต่างกัน)
	สนามมอง	8.1 ~ 1.3 มิลลิเมตร
	ระยะทางในการทํางาน	108 มม
ความละเอียดขนาดเส้น		0.5 μm ((0.1 μm สําหรับตัวเลือก)
ระบบขับเคลื่อน		X, Y axis manual control, Z axis close-loop CNC control และ AUTU FOCUS function มีให้เลือก
การส่องแสง		โปรแกรมได้ 4 ช่อง LED แผนแสงวงแหวน, เทียบเท่า LED แผนแสงวงแหวน, 8 ช่อง LED แผนแสงวงแหวน, โคเอชียล, สําหรับตัวเลือก



ฟังก์ชันของซอฟต์แวร์

● กรอกไฟล์ CAD และวัด
● การวัดขนาดใหญ่
● การ ติด จุด จุด จุด จุด จุด จุด จุด จุด จุด
● ปัจจัย การ เลือกทาง ช่วย ให้ หา ที่ ที่ ไว
● ปฏิบัติการการวัดทางกณิตศาสตร์ที่มีพลัง
● รายงานข้อมูลหลายรายการ และฟังก์ชันการออกข้อมูลแบบกราฟฟิก
● โปรแกรม ผู้ ใช้ ที่ สามารถ ปรับปรุง ได้
● การ สร้าง เอกสาร อ้างอิง
● มีฟังก์ชันการตรวจจับขอบที่แข็งแรง
● รองรับอุปกรณ์เสริมภายนอกหลายอย่าง
● การคํานวณอัตโนมัติขององค์ประกอบความอดทนทางกณิตศาสตร์
● การ วัด ผลิตภัณฑ์ ที่ ซับซ้อน อย่าง รวดเร็ว และ สะดวก



ข้อมูลบริษัท

ลูกค้าและเจ้าหน้าที่ของเรา

FAQ
Q1: คุณเป็นโรงงานหรือบริษัทการค้า?
A1: เราเป็นโรงงานและให้คําตอบเร็วที่สุดใน 24 ชั่วโมง
Q2: บริษัทของคุณทําธุรกิจอะไรกัน?
A2: เราเป็นส่วนใหญ่ผลิต เครื่องวัดวิชั่น เครื่องวัดความสอดคล้อง เครื่องติดตั้ง CMM & VMM เป็นต้น
Q3: วิธีการเลือกรายละเอียดที่เหมาะสม
A3: ตราบใดที่คุณบอกเราหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด, ทีมงานมืออาชีพของเราจะแนะนําคุณของเครื่องมือวัดของรายละเอียดที่เหมาะสม
Q4: คุณยอมรับการบริการที่กําหนดเองหรือไม่?
A4: มั่นใจได้! เราสามารถให้บริการไม่เพียงแต่เครื่องจักรทั่วไป แต่ยังเครื่องจักรที่กําหนดเองตามความต้องการของลูกค้า
Q5: ระยะเวลาการรับประกันของคุณคืออะไร?
A5: ระยะเวลาการรับประกันผลิตภัณฑ์ของเราคือ 1 ปี คุณภาพของผลิตภัณฑ์ของเรามีความมั่นคงมาก คุณสามารถมั่นใจได้ว่าคุณภาพของผลิตภัณฑ์ของเรา
