| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | ฯพณฯ ซีรี่ส์ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 20 ~ 25days |
| เงื่อนไขการชำระเงิน: | แอล/C,ที/ที |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
| ชื่อสินค้า: | เครื่องวัดภาพ | มิติ: | 1700*1180*1750 |
|---|---|---|---|
| ช่วงการวัด: | 600*500*200มม | ความแม่นยำในการวัด: | 2.5+l/200um |
| การทำซ้ำ: | 2.5um | ความละเอียดระดับเชิงเส้น: | 0.1um/0.5um |
| ระบบขับเคลื่อน: | ซีเอ็นซีคอนโทรล | การส่องสว่าง: | 5 แหวน 8 ส่วน LED LIGHT¶LLEL LED LIGHT |
| เน้น: | ซอฟต์แวร์ควบคุมเครื่องวัดภาพ,ซอฟต์แวร์ควบคุม VMZ,เครื่องวัดภาพ VMZ |
||

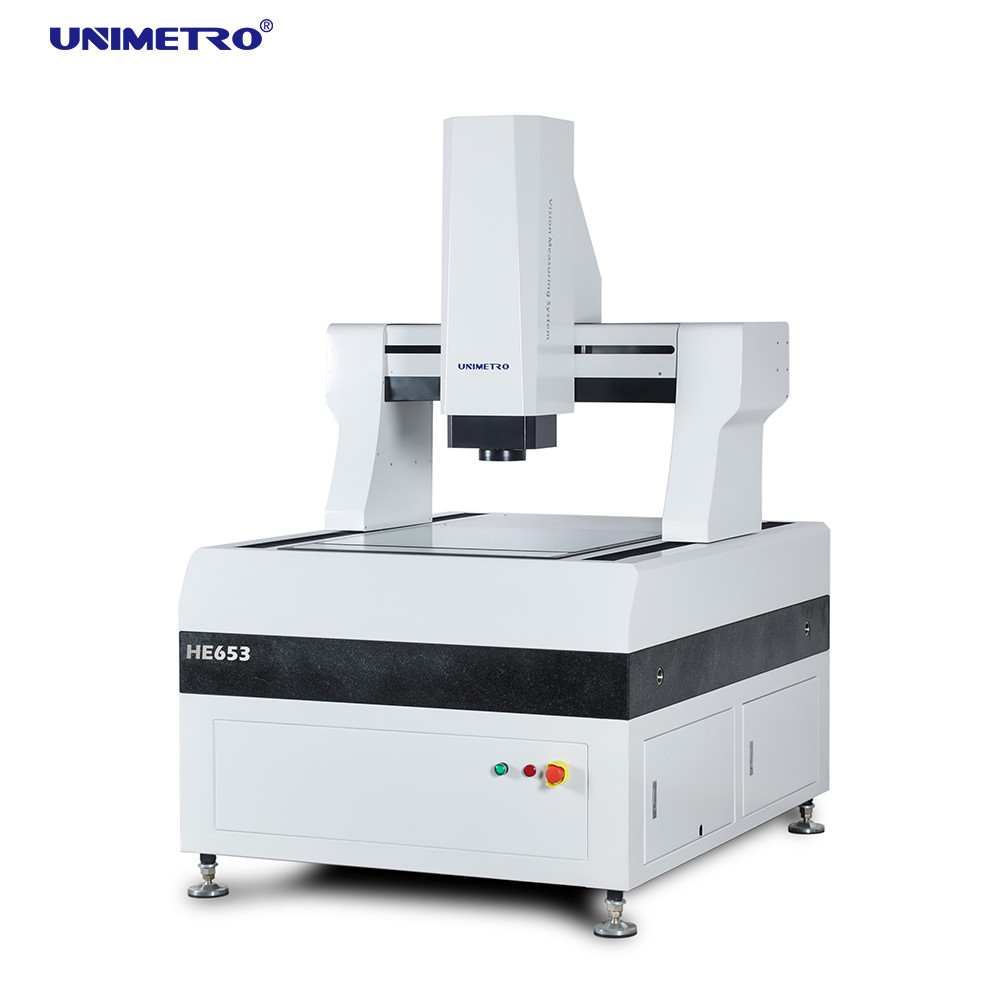

เครื่องวัดด้วยภาพ CNC แบบโครงสำหรับตั้งสิ่งของ HE ซีรีส์ได้รับการออกแบบมาเป็นพิเศษสำหรับการวัดขนาดใหญ่ที่มีความแม่นยำสูง ใช้โครงสร้างสะพานเคลื่อนที่แบบปิดทั้งหมดเพื่อให้งานการวัดคงที่ โดยผสมผสานความแม่นยำสูงและประสิทธิภาพสูงเข้าด้วยกันเพื่อตรวจจับพารามิเตอร์ทางเรขาคณิตของผลิตภัณฑ์ต่างๆ ได้อย่างมีประสิทธิภาพ ปัจจุบันส่วนใหญ่จะใช้ในแผงวงจร PCB, ลามิเนตหุ้มทองแดง, กระจกแบน, โมดูลคริสตัลเหลว, แม่พิมพ์มีด, วัสดุฉนวน, โลหะแผ่นที่มีความแม่นยำและอุตสาหกรรมอื่น ๆ
คำอธิบาย
เครื่องวัดสายตา ---- การออกแบบโครงสร้างที่มีความแข็งสูง
>> ใช้โครงสร้างสะพานเคลื่อนย้ายแบบปิดทั้งหมด ชิ้นงานวัดคงที่ ความจุแบริ่งขนาดใหญ่ และประสิทธิภาพการเคลื่อนไหวที่ดี
>> แนะนำเทคโนโลยีการวิเคราะห์องค์ประกอบไฟไนต์ในการออกแบบกลไกเพื่อให้มั่นใจในความแข็งแกร่งสูงและโครงสร้างทางกลที่มีความแม่นยำสูง
>> ฐานหินแกรนิตเกรด 000 มีความแข็งแรงสูง ทนต่อการกัดกร่อน และมีเสถียรภาพที่ดี
>> โต๊ะปรับสภาพพื้นผิวอลูมิเนียมออกไซด์ ควบคุมการทำงานได้รวดเร็วและยืดหยุ่น ทนทานและสวยงาม
เครื่องวัดสายตาสูง ---- การกำหนดค่าที่แม่นยำ
>> ไม้บรรทัดตะแกรงแบบเปิด RENISHAW ความละเอียด 0.5um ความแม่นยำสูงและเสถียรภาพที่ดี (0.1um สำหรับตัวเลือก)
>> รางนำเชิงเส้นที่แม่นยำ บอลสกรูของเครื่องบด และเซอร์โวมอเตอร์ AC ช่วยให้มั่นใจในความเสถียรของความแม่นยำในการวางตำแหน่งของระบบเครื่องจักร
>> กล้องดิจิตอล Giga สีความละเอียดสูง 2 ล้านพิกเซล ตรงตามข้อกำหนดของการสังเกตที่ชัดเจนและการวัดที่เสถียร
>> เลนส์ออพติคอลความละเอียดสูง 6.5X, ซูมอัตโนมัติที่แม่นยำ, การปรับเทียบพิกเซลที่รวดเร็ว
>> แหล่งกำเนิดแสงพื้นผิว LED 5 วงแหวน 8 ส่วนที่ตั้งโปรแกรมได้, ระบบแหล่งกำเนิดแสง LED Contour แบบขนาน
>> การควบคุมอัตโนมัติแบบเต็มแกน, ไดรฟ์เซอร์โวมอเตอร์แบบวงปิดเต็มรูปแบบ AC
เครื่องวัดด้วยภาพ มัลติเซ็นเซอร์เสริมสำหรับการวัด 3 มิติ
เครื่องวัดการมองเห็นประเภทโครงสำหรับตั้งสิ่งของขนาดใหญ่ HE ซีรี่ส์สามารถติดตั้งเซ็นเซอร์ 3 มิติได้หลากหลายเพื่อการวัดคอมโพสิต 2D / 3D ที่ครอบคลุม นอกจากนี้ยังสามารถติดตั้งเซนเซอร์แบบไม่สัมผัส เช่น โพรบและเลเซอร์ได้อีกด้วย นอกจากนี้ยังรองรับขายึดโพรบซีรีส์ RENSHAW เต็มรูปแบบ เพื่อให้ผู้ใช้สามารถดำเนินการเปลี่ยนแปลงการวัดเต็มรูปแบบโดยอัตโนมัติบนอุปกรณ์ตัวเดียว ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
พารามิเตอร์
| แบบอย่าง | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| การเดินทาง X, Y (มม.) | 500*600 | 600*800 | 800*1,000 | 1,000*1200 | 1200*1500 | 1200*1800 |
| การเดินทางแกน Z (มม.) | 200(สามารถเลี้ยงได้ตามความต้องการของลูกค้า) | |||||
| กำลังรับน้ำหนัก | ประมาณ 35 กก | |||||
| ขนาด (มม.) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| น้ำหนัก (กก.) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| ปณิธาน | 0.5μm (0.1μmสำหรับตัวเลือก) | |||||
| กล้อง | กล้องดิจิตอล 2M HD GIGA | |||||
| เลนส์ซูม | เลนส์ซูมอัตโนมัติแบบมืออาชีพ กำลังขยายเลนส์ซูม: 1 ~ 10X | |||||
| การขยายวิดีโอ | 18~195X | |||||
| (ตามรุ่นต่างๆ ของกล้องที่เลือก กำลังขยายจะเปลี่ยนไป กำลังขยายจริงขึ้นอยู่กับข้อมูลที่วัดได้) | ||||||
| FOV | 8.1~1.3มม | |||||
| (ตามรูปแบบการจับคู่ที่แตกต่างกันของกล้องและเลนส์ มุมมองจะเปลี่ยนไปตามนั้น และมุมมองจริงจะขึ้นอยู่กับข้อมูลที่วัดได้) | ||||||
| ความแม่นยำ* | ≤ (3+ลิตร/200)ไมโครเมตร | |||||
| การส่องสว่าง | ไฟส่องสว่างพื้นผิว LED 5 วงแหวน 8 ส่วนแบบตั้งโปรแกรมได้ | |||||
| (ไฟวงแหวน 40 ส่วน, ไฟโคแอกเชียล, ไฟวงแหวนหลายสีแบบเคลื่อนย้ายได้สำหรับตัวเลือก) | ||||||
