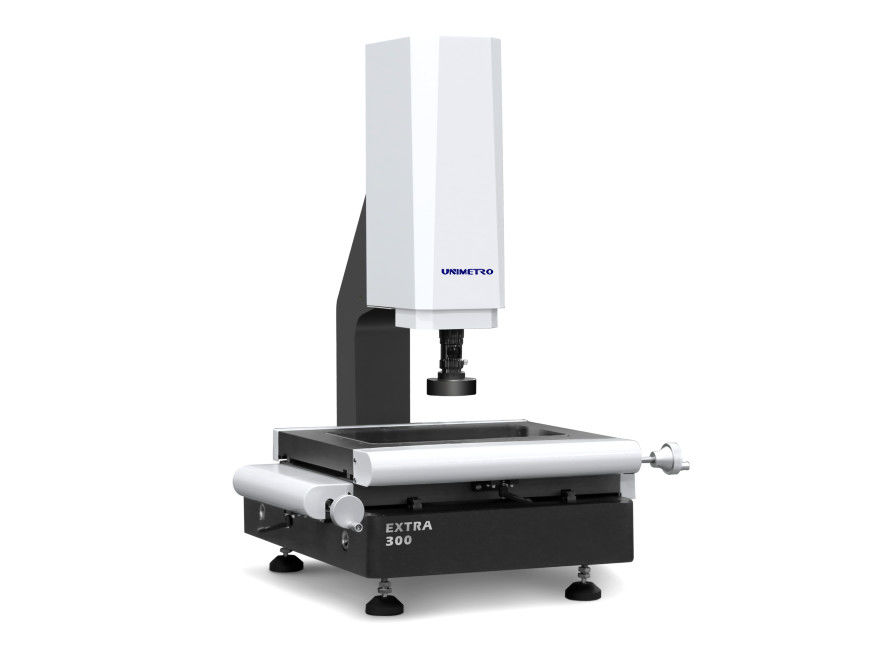

เครื่องตรวจสอบด้วยแสงกึ่งอัตโนมัติสำหรับการวัดความเรียบ

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: UNIMETRO
ได้รับการรับรอง: CE, ISO
หมายเลขรุ่น: พิเศษ
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Discussible
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 8 ~ 16 วัน
เงื่อนไขการชำระเงิน: L/C,T/T,D/P,เวสเทิร์นยูเนี่ยน,T/T,
สามารถในการผลิต: 40 ชุดต่อเดือน
ข้อมูลรายละเอียด
ชื่อสินค้า: เครื่องวัดวิสัยทัศน์ การเคลื่อนไหวของแกน z: ขับเคลื่อนด้วยมอเตอร์
การควบคุมการเคลื่อนไหวของแกน z: แป้นพิมพ์ซอฟต์แวร์ จุดสนใจ: อัตโนมัติ
x, y การเคลื่อนไหว: คู่มือ มิติ: 550*540*930 มม.
ช่วงการวัด: 200*100*150 มม. การทำซ้ำ: 2.5um
น้ำหนัก: 150กก ความละเอียดระดับเชิงเส้น: 0.5um (0.1um สำหรับตัวเลือก)
กล้องซีซีดี: กล้อง HD CCD
เน้น:

เครื่องตรวจสอบด้วยแสงสำหรับการวัดความเรียบ

,

เครื่องตรวจสอบด้วยแสง 150 กก.

,

เครื่องวัดสายตา 150 กก


รายละเอียดสินค้า

เครื่องตรวจสอบแสงครึ่งอัตโนมัติ สําหรับการวัดความเรียบ

หน้าที่


คําอธิบายของเครื่องตรวจสอบแสงครึ่งอัตโนมัติ
1) เครื่องตรวจสอบทางแสงเป็นอุปกรณ์ที่ใช้ในการวัดมิติทางกายภาพที่แม่นยํา ความแม่นยําถึงระดับไมครอน
2) เครื่องตรวจสอบแสง เครื่อง VMM ที่ใช้กล้องถ่ายภาพของชิ้นงาน วิเคราะห์พิกเซลภาพและคํานวณมิติ 2 มิติด้วยโปรแกรมการวัด
3) เครื่องตรวจสอบแสงครึ่งอัตโนมัติซีรีส์ EXTRA เป็นเครื่องมือสําคัญที่ใช้ในกระบวนการควบคุมคุณภาพของสินค้าของคุณทําให้ผลิตภัณฑ์ของคุณมีความสามารถในการแข่งขันมากขึ้น.
4) เครื่องตรวจสอบแสงครึ่งอัตโนมัติ EXTRA Series ได้ถูกออกแบบและพัฒนาโดย UNIMETROซึ่งเป็นรุ่นที่นิยมสําหรับส่วนใหญ่ของการใช้งานการวัดขนาด 2 มิติที่แม่นยําและผู้ใช้งานปลายจากอุตสาหกรรมที่แตกต่างกัน, เช่น โมล์ด, อิเล็กทรอนิกส์, ครึ่งตัวนํา, การฉีดพลาสติก, ผลิตภัณฑ์ 3C, การดูแลแพทย์, การบิน... เป็นต้น
5) แกน Z ของเครื่องตรวจสอบออทติกัลครึ่งอัตโนมัติ EXTRA ซีรี่ย์ถูกตั้งค่าด้วยระบบ servo motor ลุ้นปิด เพื่อบรรลุการควบคุมการเคลื่อนไหวความแม่นยําสูงและฟังก์ชัน auto focusผู้ใช้สามารถควบคุมการเคลื่อนไหวแกน Z และการโฟกัสภาพในโปรแกรมหรือคีย์บอร์ดเพิ่มประสิทธิภาพการวัดสูง



พื้นที่ใช้งานของเครื่องตรวจสอบแสงครึ่งอัตโนมัติ

a. อุตสาหกรรมหมัก
b. การผลิตรถยนต์
c. อุตสาหกรรมการแพทย์
d. การผลิตเครื่องจักรกล
e. อุตสาหกรรมดิจิตอล 3C
f. การผลิต PCB
เป็นต้น


การตั้งค่า Hardare

เครื่องตรวจสอบด้วยแสงกึ่งอัตโนมัติสำหรับการวัดความเรียบ

√ 3 แกน 0.5um ความละเอียดระดับเส้น

การทํางานของ auto focus
รองรับกับเครื่องตรวจจับสัมผัส Renishaw
ราคาโรงงานในประเทศอเมริกา
3 แหวน 8 ส่วน LED แสงแหวนการควบคุมโปรแกรมและโปรแกรม
การควบคุมและโปรแกรมโปรแกรม
กล้องดิจิตอล 1.2M พิกเซล HD
ช่องควบคุมแกนที่บูรณาการ
การควบคุมด้วยเครื่องยนต์แกน Z
✅ HIWIN เส้นทางนําทาง
√ เครื่องกําเนิดแรงผลักดันมือสําหรับควบคุมการเคลื่อนไหวแกน Z
✅ ด้วยตัวชี้แจงเลเซอร์สําหรับการตั้งตําแหน่งและการจับแน่น
∙ 0.7-4.5X เลนส์ซูมแบบชุดด้วยเซ็นเซอร์การตอบสนองสัญญาณการขยาย


ปริมาตร

รุ่น EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
ขนาด ((mm) ((L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
ระยะการวัด (mm) 200*100*150 300*200*200 400*300*200 500*400*200
ความซ้ํา (μm) 2.5 2.5 2.5 3
น้ําหนัก (kg) 140 กิโลกรัม 190 กิโลกรัม 240 กก. 290 กิโลกรัม
ภาพและการวัด CCD 200mm (สามารถยกขึ้นตามความต้องการของลูกค้า)
เลนส์ เลนส์ขยายขนาดด้วยมือ 0.7-4.5X/เลนส์ขยายขนาดด้วยอัตโนมัติ 1-10X
การขยายขนาด 18-195X (เพื่ออ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน การขยายจะแตกต่างกัน)
สนามมอง 8.1 ~ 1.3 มิลลิเมตร
ระยะทางในการทํางาน 108 มม
ความละเอียดขนาดเส้น 0.5 μm ((0.1 μm สําหรับตัวเลือก)
ระบบขับเคลื่อน X, Y axis manual control, Z axis close-loop CNC control และ AUTU FOCUS function มีให้เลือก
การส่องแสง โปรแกรมได้ 4 ช่อง LED แผนแสงวงแหวน, เทียบเท่า LED แผนแสงวงแหวน, 8 ช่อง LED แผนแสงวงแหวน, โคเอชียล, สําหรับตัวเลือก


ฟังก์ชันของซอฟต์แวร์

ซอฟต์แวร์ UNIMETRO INSPECT3D มี UI ที่ใช้ได้ง่าย และเรียนรู้ง่าย
มีฟังก์ชันที่แข็งแรง ทําให้ผู้ใช้สามารถวัดได้อย่างรวดเร็วและแม่นยํา
ซอฟต์แวร์นี้มี UI ภาษาอังกฤษครบครัน และยังสามารถพัฒนาภาษาใหม่ได้

กรอกไฟล์ CAD และวัด
การวัดขนาดใหญ่
✓ การฟอกเซอร์และวัดความสูงด้วยอัตโนมัติ
✓ การนําทางช่วยให้หาที่ได้เร็ว
หน่วยงานการวัดทางกณิตศาสตร์ที่แข็งแกร่ง
✅ รายงานข้อมูลหลายรายการ และฟังก์ชันการออกข้อมูลแบบกราฟฟิก
เครื่องตรวจสอบด้วยแสงกึ่งอัตโนมัติสำหรับการวัดความเรียบ
โปรแกรมการใช้งานแบบยืดหยุ่น
การสร้างองค์ประกอบอ้างอิง
หน่วยตรวจจับขอบที่แข็งแรง
การสนับสนุนอุปกรณ์เสริมภายนอกหลายอย่าง
การคํานวณอัตโนมัติของธาตุความอดทนทางกณิตศาสตร์
การวัดการผลิตที่ซับซ้อนอย่างรวดเร็วและสะดวก



ข้อมูลบริษัท


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine





ลูกค้าและเจ้าหน้าที่ของเรา

Visual Measurement Machine
Visual Measurement Machine





FAQ
Visual Measurement MachineQ1: คุณเป็นโรงงานหรือบริษัทการค้า?
Visual Measurement MachineA1: เราเป็นโรงงานและให้คําตอบเร็วที่สุดใน 24 ชั่วโมง
Visual Measurement MachineQ2: บริษัทของคุณทําธุรกิจอะไรกัน?
Visual Measurement MachineA2: เราเป็นส่วนใหญ่ผลิต เครื่องวัดวิชั่น เครื่องวัดความสอดคล้อง เครื่องติดตั้ง CMM & VMM เป็นต้น
Visual Measurement MachineQ3: วิธีการเลือกรายละเอียดที่เหมาะสม
Visual Measurement MachineA3: ตราบใดที่คุณบอกเราหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด, ทีมงานมืออาชีพของเราจะแนะนําคุณของเครื่องมือวัดของรายละเอียดที่เหมาะสม.
Visual Measurement MachineQ4: คุณยอมรับการบริการที่กําหนดเองหรือไม่?
Visual Measurement MachineA4: มั่นใจได้! เราสามารถให้บริการไม่เพียงแต่เครื่องจักรทั่วไป แต่ยังเครื่องจักรที่กําหนดเองตามความต้องการของลูกค้า
Visual Measurement MachineQ5: ระยะเวลาการรับประกันของคุณคืออะไร?
Visual Measurement MachineA5: ระยะเวลาการรับประกันสินค้าของเราคือ 1 ปี คุณภาพสินค้าของเรามีความมั่นคงมาก และเราได้ปรับปรุงมากในบางส่วนที่แตกง่าย คุณสามารถมั่นใจในคุณภาพสินค้าของเรา
