| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | PEAK |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10 ~ 20 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C,ที/ที |
| สามารถในการผลิต: | 30 ต่อเดือน |
| มิติ: | 960*710*1075 มม. | ช่วงการวัด: | 400*300*200 มม. |
|---|---|---|---|
| ความแม่นยำ: | 3+l/200um | การทำซ้ำ: | 3um |
| น้ำหนัก: | 380 กิโลกรัม | กล้อง: | กล้อง CCD เกรดอุตสาหกรรม |
| เลนส์: | 0.7-4.5x | ระยะการทำงาน: | 108มม |
| ความละเอียดเชิงเส้น: | 0.0005 มม. | การรับประกัน: | 24 เดือน |
| เน้น: | ระบบตรวจสอบภาพการวัด 2D VMM,ระบบการวัด VMM แบบมอเตอร์แกน Z,การตรวจสอบภาพควบคุมด้วยมอเตอร์แกน Z |
||

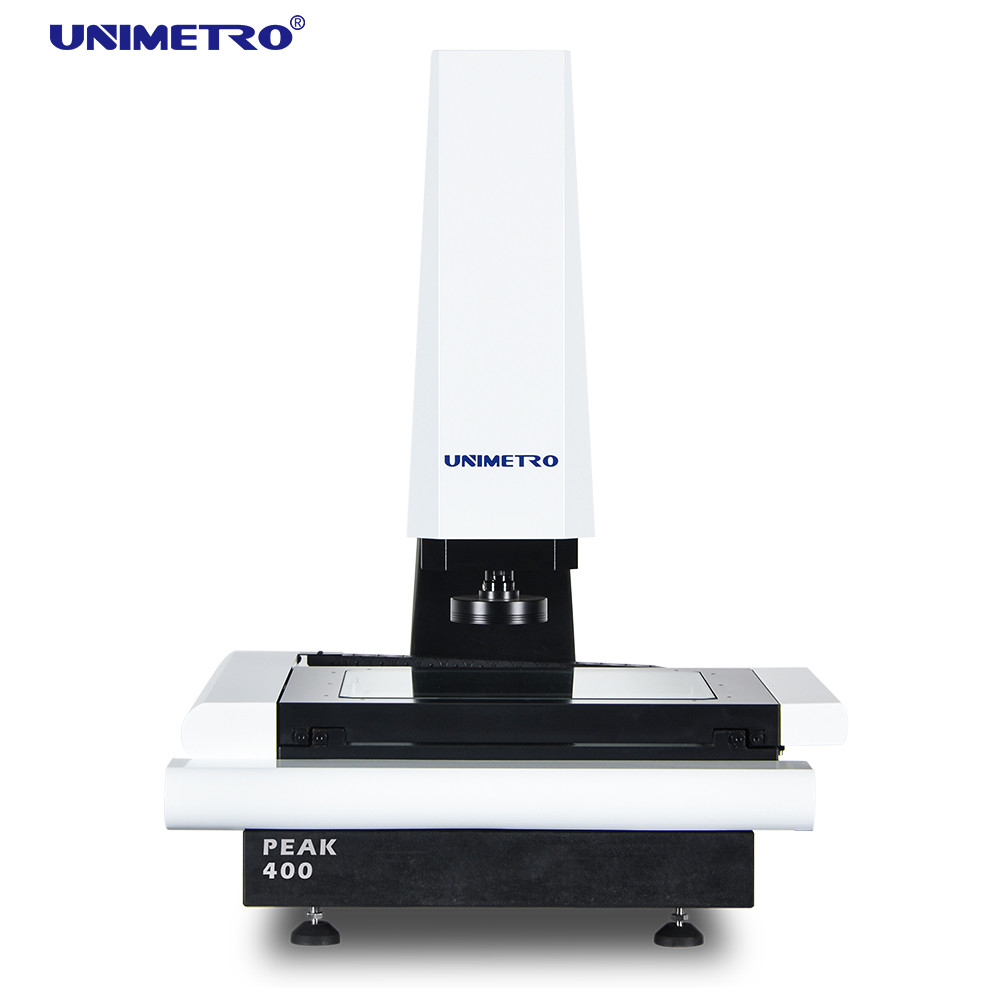

ระบบวัดภาพ CNC พร้อมการควบคุมแกน Z แบบมอเตอร์สำหรับการตรวจสอบ VMM แบบ 2 มิติ
ระบบตรวจสอบภาพ CNC ประเภทประหยัด
ระบบตรวจสอบภาพเป็นเครื่องมือที่ใช้สำหรับการวัดขนาดทางกายภาพที่แม่นยำด้วยความแม่นยำระดับไมครอน เครื่องวัดภาพนี้เป็นเครื่องมือวัดด้วยแสงที่ใช้กล้องเพื่อจับภาพชิ้นงาน วิเคราะห์พิกเซลของภาพ และคำนวณขนาด 2 มิติด้วยซอฟต์แวร์การวัด
ระบบตรวจสอบภาพ CNC เป็นอุปกรณ์วัดขนาดที่ทรงพลังซึ่งออกแบบมาสำหรับกระบวนการควบคุมคุณภาพการผลิตจำนวนมาก ด้วยซอฟต์แวร์ที่ทรงพลังซึ่งทำให้กระบวนการวัดสามารถตั้งโปรแกรมได้ ผู้ใช้สามารถวัดผลิตภัณฑ์จำนวนมากผ่านกระบวนการอัตโนมัติเต็มรูปแบบ ซีรีส์ PEAK เป็นรุ่นประหยัดของ CNC vision อัตโนมัติเต็มรูปแบบที่พัฒนาโดย UNIMETRO
การออกแบบที่เรียบง่ายและรวมเป็นหนึ่งช่วยให้เราสามารถสร้างเครื่องจักรด้วยต้นทุนที่ต่ำลง ในขณะที่ยังคงรักษาความแม่นยำในการวัดสูงและประสิทธิภาพที่ดีที่สุด ผู้ใช้สามารถเพลิดเพลินกับข้อได้เปรียบของประสิทธิภาพสูงและการประหยัดค่าแรงจากเครื่องวัด CNC Vision แบบเต็มรูปแบบในราคาที่แข่งขันได้มาก
การกำหนดค่าฮาร์ดแวร์
สเกลเชิงเส้น 3 แกน ความละเอียด 0.5 ไมครอน
ฟังก์ชันโฟกัสอัตโนมัติประสิทธิภาพสูง
แท่นวางชิ้นงานอะลูมิเนียมและการเคลือบผิวแบบแข็ง

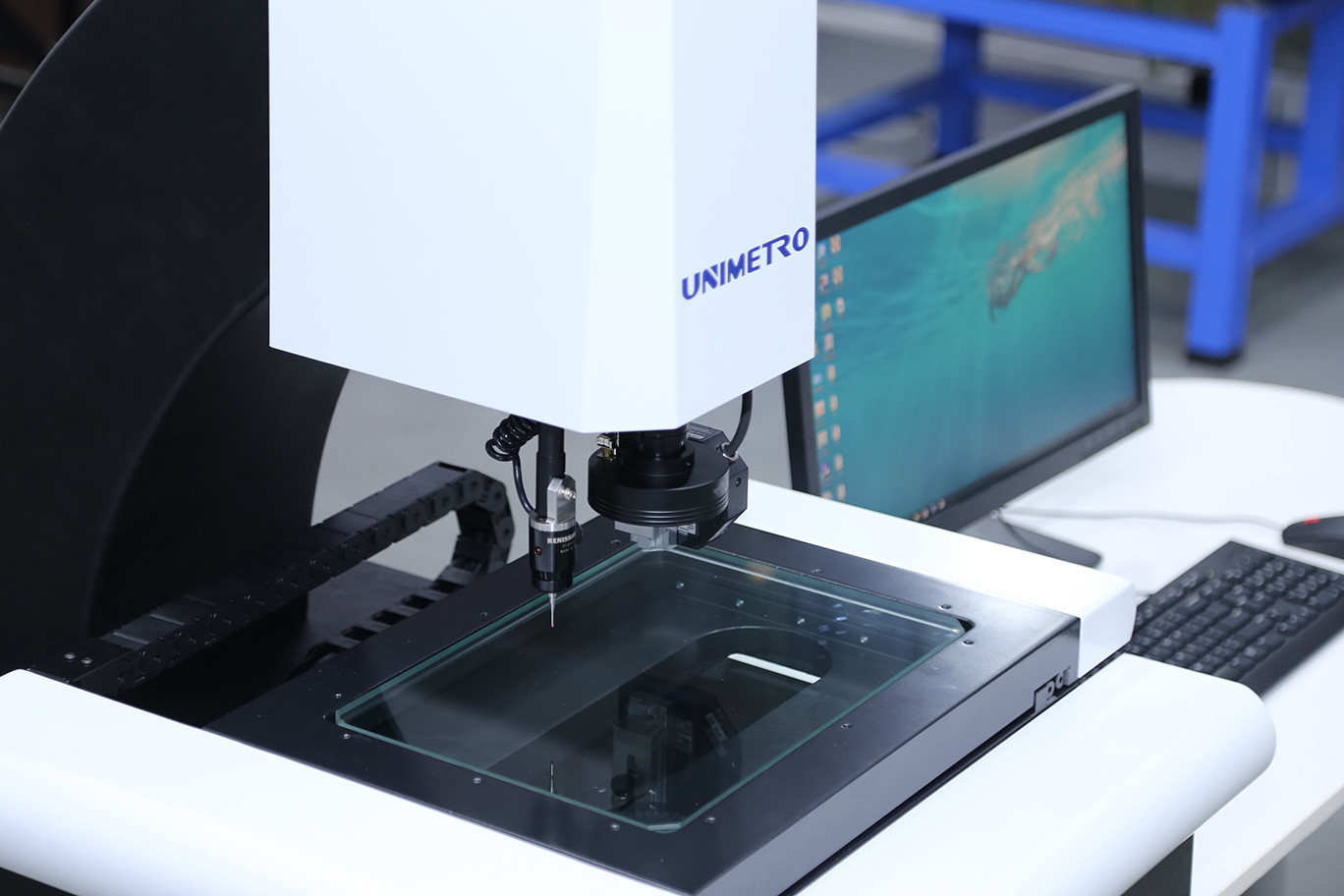

เข้ากันได้กับหัววัดแบบสัมผัส Renishaw (อุปกรณ์เสริม)
ไฟวงแหวน LED 3 วง 8 ส่วน ควบคุมด้วยซอฟต์แวร์และตั้งโปรแกรมได้
เส้นทางแสงขนาน ไฟคอนทัวร์ LED ควบคุมด้วยซอฟต์แวร์และตั้งโปรแกรมได้
เซ็นเซอร์วัดระยะแบบคอนโฟคัล (อุปกรณ์เสริม)
รางนำเชิงเส้น HIWIN
การควบคุมแกน Z ด้วยมอเตอร์
กล่องควบคุมแกนกลางแบบรวม
กล้อง CCD เกรดอุตสาหกรรม
ตัวสร้างพัลส์แบบแมนนวลสำหรับการควบคุมการเคลื่อนที่ของแกน Z
ตัวบ่งชี้เลเซอร์สำหรับการวางตำแหน่งและโฟกัสเสริม (อุปกรณ์เสริม)
เลนส์ซูมแบบกด 0.7-4.5X พร้อมเซ็นเซอร์ป้อนกลับสัญญาณการขยาย
การใช้งานระบบตรวจสอบภาพ
ฟังก์ชันซอฟต์แวร์
ซอฟต์แวร์ UNIMETRO INSPECT3D มี UI ที่ใช้งานง่าย เรียนรู้ง่าย และมีฟังก์ชันที่ทรงพลังซึ่งช่วยให้ผู้ใช้สามารถวัดผลได้อย่างรวดเร็วและแม่นยำ ซอฟต์แวร์มี UI ภาษาอังกฤษเต็มรูปแบบ และยังรองรับการพัฒนาภาษาใหม่ๆ ด้วย
พารามิเตอร์ทางเทคนิค
รุ่น
PEAK 300
PEAK 400
ขนาด (มม.) (ย*ก*ส)
850*650*1060
1000*800*1080
ช่วงการวัด (มม.) (X*Y*Z)
300*200*200
400*300*200
ความแม่นยำ (ไมครอน)
3+L/200
3+L/200
ความสามารถในการทำซ้ำ (ไมครอน)
3
3
น้ำหนัก (กก.)
120
150
กล้อง
กล้อง CCD อนาล็อกเกรดอุตสาหกรรมและวิดีโอการ์ด SV2000E
เลนส์
เลนส์ซูมแบบกด 0.7-4.5X / เลนส์ซูมแบบแมนนวล 0.7-4.5X พร้อมสัญญาณป้อนกลับ (อุปกรณ์เสริม) / เลนส์ซูมอัตโนมัติ (อุปกรณ์เสริม)
กำลังขยาย
18-188X (การผสมผสานระหว่างกล้องและเลนส์ที่แตกต่างกันนำไปสู่ช่วงกำลังขยายที่แตกต่างกัน)
FOV
8.1-1.3 มม. (การผสมผสานระหว่างกล้องและเลนส์ที่แตกต่างกันนำไปสู่ช่วง FOV ที่แตกต่างกัน)
ระยะห่างการทำงาน
108 มม.
ความละเอียดสเกลเชิงเส้น
0.0005 มม.
แสงสว่าง
ไฟวงแหวนพื้นผิว 3 วง 8 ส่วนที่ตั้งโปรแกรมได้, ไฟคอนทัวร์แบบขนานที่ตั้งโปรแกรมได้
ข้อมูลบริษัท
ลูกค้าและตัวแทนของเรา
คำถามที่พบบ่อย
Q1: คุณเป็นโรงงานหรือบริษัทการค้า?
A1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดภายใน 24 ชั่วโมง
Q2: บริษัทของคุณมีส่วนร่วมหลักในเรื่องใด?
A2: เราผลิตเครื่องวัดภาพ, เครื่องวัดพิกัด, อุปกรณ์จับยึด CMM & VMM เป็นหลัก
Q3: จะเลือกสเปคที่เหมาะสมได้อย่างไร?
A3: ตราบใดที่คุณบอกชนิดและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีสเปคเหมาะสมให้คุณ
Q4: คุณรับบริการที่กำหนดเองหรือไม่?
A4: แน่นอน! เราไม่เพียงแต่นำเสนอเครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย
Q5: ระยะเวลาการรับประกันของคุณคือเท่าใด?
A5: ระยะเวลาการรับประกันผลิตภัณฑ์ของเราคือ 1 ปี คุณภาพผลิตภัณฑ์ของเรามีความเสถียรมาก และเราได้ปรับปรุงชิ้นส่วนที่แตกหักได้หลายส่วนแล้ว คุณสามารถมั่นใจในคุณภาพผลิตภัณฑ์ของเราได้
