| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | ฮีเลียม |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 3 ~ 5 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที,แอล/C |
| สามารถในการผลิต: | 40 |
| ชื่อสินค้า: | เครื่องวัดพิกัด CMM | วัสดุ: | ฐานหินอ่อน |
|---|---|---|---|
| ช่วงการวัด: | 710 X 1016 X 610 มม | ขนาดโดยรวม: | 1460 X 1800 X 2700 มม |
| น้ำหนักเครื่อง: | 2380กก | MPE: | ≤ 1.8+L/350 (ไมโครเมตร) |
| ส.ส: | ≤ 2.3μm | ความละเอียดสเกล: | 0.5um |
| เน้น: | เครื่องวัดพิกัด CMM 3 มิติ,เครื่องวัดระดับความสอดคล้อง 3 มิติของฮีเลียม |
||

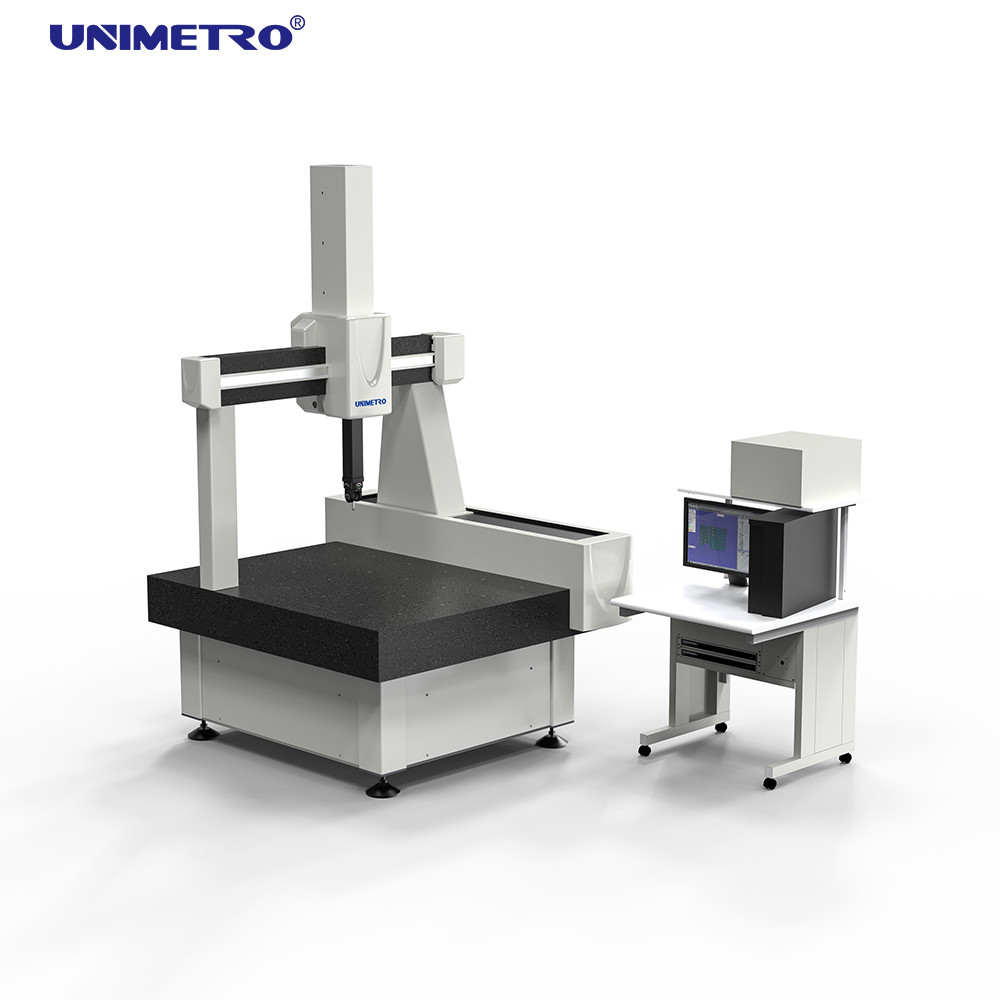

ซีรีส์ "Helium" คือเครื่องวัดพิกัด 3 มิติที่มีความแม่นยำสูงสุดของ UNIMETRO ซึ่งใช้เทคโนโลยีเยอรมันที่พัฒนาและออกแบบทั้งหมด ส่วนประกอบแต่ละชิ้นผ่านการคัดเลือกอย่างเข้มงวดในระหว่างการผลิต เพื่อให้มั่นใจถึงการทำงานร่วมกันที่สมบูรณ์แบบในระหว่างการประกอบ เครื่องจักรทุกเครื่องได้รับการรับรองตามมาตรฐาน ISO 10360-2 โดยใช้การวัดด้วยเลเซอร์ที่มีความแม่นยำสูงและมาตรวัดแข็งที่ได้รับการรับรองจาก DKD
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| พื้นที่วัด | X=710 มม., Y=1016 มม., Z=610 มม. |
| ขนาดโดยรวม | 1460 × 1800 × 2700 มม. |
| น้ำหนักชิ้นงานสูงสุด | 1000 กก. |
| น้ำหนักเครื่องจักร | 2380 กก. |
| MPEe | ≤ 1.8+L/350 (μm) |
| MPEp | ≤ 2.3 μm |
| ความละเอียดสเกล | 0.5 μm |
| ความเร็ว 3 มิติสูงสุด | 520 มม./วินาที |
| อัตราเร่ง 3 มิติสูงสุด | 900 มม./วินาที |
Rational-DMIS- ชุดซอฟต์แวร์วัด 3 มิติที่ครอบคลุม พัฒนาขึ้นโดยรองรับ DMIS kernel เต็มรูปแบบ (มาตรฐาน ISO 22093:2003) ออกแบบมาสำหรับผู้ใช้ทั้งมือใหม่และผู้ใช้ขั้นสูง เป็นมาตรฐานสำหรับซอฟต์แวร์วัด CMM
หัววัด:หัววัดแบบแมนนวล MH20i โดย RENISHAW
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ความแม่นยำในการวางตำแหน่ง | ±0.5 μm |
| ขั้นตอนการวางตำแหน่ง | 15° |
| แกนหมุน | ±180° |
| แกนสวิง | 0°-90° |
| จำนวนตำแหน่งทั้งหมด | 140 มม. |
| อุณหภูมิการทำงาน | 10-40°C |
ส่วนประกอบหัววัด:โมดูล TP20 SF พร้อมชุดหัววัด M2
| หมายเลขชิ้นส่วน | คำอธิบาย | ข้อมูลจำเพาะ | จำนวน |
|---|---|---|---|
| A-5004-7585 | ก้านต่อหัววัด | 10 มม. | 1 |
| A-5004-7586 | ก้านต่อหัววัด | 20 มม. | 2 |
| A-5000-2280 | ก้านต่อหัววัด | 240 มม. | 1 |
| A-5000-7805 | หัววัดแบบลูกบอล | φ0.7×10 มม. | 2 |
| A-5000-7806 | หัววัดแบบลูกบอล | φ1×10 มม. | 2 |
| A-5000-3603 | หัววัดแบบลูกบอล | φ2×10 มม. | 2 |
| A-5000-3604 | หัววัดแบบลูกบอล | φ3×10 มม. | 2 |
| A-5000-4161 | หัววัดแบบลูกบอล | φ4×10 มม. | 1 |
| A-5000-2286 | หัววัดแบบลูกบอล | φ5×10 มม. | 1 |
| - | ประแจหัววัด | - | 2 |
รวม: 10 ประเภท, 16 ชิ้น
