เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด

Semi-Automatic High Precision 3D Coordinate Measuring Machine with Double Passive Vibration Damping and Enclosed Guides
Semi-Automatic High Precision 3D Coordinate Measuring Machine with Double Passive Vibration Damping and Enclosed Guides Semi-Automatic High Precision 3D Coordinate Measuring Machine with Double Passive Vibration Damping and Enclosed Guides Semi-Automatic High Precision 3D Coordinate Measuring Machine with Double Passive Vibration Damping and Enclosed Guides
ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: UNIMETRO
ได้รับการรับรอง: CE
หมายเลขรุ่น: ฮีเลียม 666
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Discussible
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 15-30days
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: 40
ราคาถูกที่สุด ติดต่อตอนนี้
ข้อมูลรายละเอียด
ชื่อสินค้า: เครื่องวัดพิกัด 3 มิติ ขนาดโดยรวม: 1350*1580*2680มม
น้ำหนักชิ้นส่วนสูงสุด: 1.0T น้ำหนักเครื่อง: 1.9t
MPE: ≤ 1.8+L/300 (ไมโครเมตร) ส.ส: ≤ 2.5μm
ความละเอียดสเกล: 0.5um ขนาดโต๊ะทำงาน: 638 X 860 มม
เน้น:

เครื่องวัดพิกัด 3 มิติ

,

CMM ความแม่นยําสูง

รายละเอียดสินค้า

เครื่องวัดพิกัด 3 มิติแบบครึ่งอัตโนมัติ ด้วยความแม่นยําสูง
เครื่องวัดความละเอียดสูงครึ่งอัตโนมัติ CMM 3D
ข้อดีสําคัญ
  • ปริสิตการลดความสั่นสะเทือนแบบปาสิฟสองครั้ง:ระบบปรับความสั่นสะเทือนที่บูรณาการ ทําให้สามารถวางอยู่ใกล้กับการผลิต โดยไม่จําเป็นต้องมีรากฐานพิเศษ
  • โต๊ะทํางานแกรนิตคุณภาพสูง:หินแกรนิตธรรมชาติระดับแม่นยําจาก "มอนท์ TAI" ให้ความมั่นคงและความอ่อนแอในการสั่นสะเทือน
  • คู่นําที่ติดในแกนทั้งหมด:เส้นทางที่คุ้มกันป้องกันความเสียหายจากการสกปรกและอิทธิพลของความร้อน เหมาะสําหรับสภาพแวดล้อมที่ฝุ่น
  • การต่อต้านการเคลื่อนไหว "การแก้ไขอัตโนมัติ":ระบบส่งไฟที่ได้รับสิทธิบัตรด้วยโครงสร้างการแขวนยาวแบบคงที่ + ไมโคร รับประกันการส่งไฟพร้อมกับทางนํา
  • ส่วนสําคัญที่นําเข้า:ส่วนประกอบพรีเมียมจากแบรนด์ชื่อดัง รวมถึงมอเตอร์เซอร์โว, ระบบส่งและระบบปนูเมติก
  • ขนาดแสง RENISHAW:ระดับความแม่นยําสูงของขนาดแสงที่มีความละเอียด 0.5 μm สําหรับความแม่นยําในการวัดที่สูงกว่า
  • ระบบการนําลมโดยรอบ:โครงสร้างล้อมรอบ 4 ด้านที่มีตัวควบคุมความดันอากาศหลายตัว เพื่อความมั่นคงอย่างพิเศษ
  • เทคโนโลยีรูเล็ก:เทคโนโลยีการบริโภคอากาศที่ก้าวหน้า (150NL/Min) ปรับปรุงความมั่นคงทางความร้อนและความแม่นยําในระยะยาว
ปริมาตรเทคนิค
ยี่ห้อ UNIMETRO
รุ่น เฮลเลียม
พื้นที่วัด X: 505mm, Y: 405mm, Z: 405mm
มิติรวม 1350 × 1580 × 2680 มิลลิเมตร
น้ําหนักส่วนสูงสุด 1.0T
น้ําหนักของเครื่อง 1.9T
MPEE ≤ 1.8+L/300 (μm)
MPEp ≤ 2.5μm
ความละเอียดของขนาด 0.5μm
ความเร็วสูงสุด 3D 500 มม/วินาที
ความเร่ง 3 มิติสูงสุด 900mm/s2
ขนาดโต๊ะทํางาน 638 × 860 มม.
ความเร็วการขยับ 520mm/s
การวัดความเร็ว 8mm/s
โปรแกรม: Rational-DMIS

Rational-DMIS เป็นแพคเกจซอฟต์แวร์การวัด 3 มิติที่ครบวงจรที่มีเนอร์เนล DMIS (มาตรฐาน ISO 22093:2003) พร้อมความสามารถที่ก้าวหน้าสําหรับผู้เริ่มต้นและผู้ใช้ผู้เชี่ยวชาญ

คุณสมบัติหลักของซอฟต์แวร์
  • โปรแกรมออนไลน์และออฟไลน์ พร้อมเตือนการชนในเวลาจริง
  • คอร์เนล DMIS ครบวงจร รองรับเวอร์ชั่น 30, 4.0, และ 5.0
  • เฟอร์เมตอินเตอร์เฟซ CAD หลายรูปแบบ รวมถึง CATIA, Pro/E, UG, Parasolid, STEP และ IGES
  • เครื่องแกรฟิก ACIS สําหรับการจัดการไฟล์ CADขนาดใหญ่
  • อัลกอริทึมที่ได้รับการรับรองจาก PTB (ระดับ 1)
  • การสแกนจุดต่อจุดความเร็วสูง ด้วยระยะเวลา 0.002mm
  • การประมวลผลข้อมูลด้วยเลเซอร์ scanning ด้วยความเร็ว 20,000 จุด/วินาที
  • รูปแบบข้อมูลสินค้า Renishaw ที่ติดตั้งสําหรับการปรับขนาดซอนด์
ฟังก์ชันพื้นฐานของซอฟต์แวร์
  • อินเตอร์เฟซกราฟิกที่ใช้ Windows ด้วยการวางแผนที่สามารถปรับแต่งได้
  • การวัดองค์ประกอบทางกณิตศาสตร์ 2 มิติและ 3 มิติอย่างสมบูรณ์
  • การประเมินความละเอียดตามมาตรฐาน ISO สําหรับลักษณะทางกณิตศาสตร์ทั้งหมด
  • การคํานวณความสัมพันธ์ทางกณิตศาสตร์ที่ก้าวหน้า และการแปลงพิกัด
  • การกําหนดโปรแกรมการวัดและการจําแนกลักษณะอัตโนมัติ
  • วิธีการกําหนดระบบพิกัดหลายพิกัด
  • ความสามารถในการใช้โปรแกรมแบบใหม่
  • รายงานครบวงจรใน PDF, Excel, HTML และรูปแบบอื่น ๆ
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 0
ระบบควบคุม

RENISHAW UCC Controller พร้อมเซอร์โวราค (servo rack) ที่บูรณาการ, แพลตฟอร์มควบคุม และ CPU ที่มีใบรับรอง CE และ UL เพื่อให้มีความสอดคล้องทั่วโลก

ปริมาตรเทคนิคของเครื่องควบคุม
  • ซีพียูเดียว โปรเซสเซอร์ 32 บิต พร้อมการควบคุมในเวลาจริง
  • การออกแบบ rack 19 นิ้ว น้ําหนัก: 19kg
  • พลังงาน 220V, 50/60Hz ไฟฟาเดียว, ความจุเชื่อม 1300W
  • สอดคล้องกับกฎหมาย EN50082 และ EN50081
  • อุณหภูมิการทํางาน: 10°C ถึง 45°C
  • ความชื้นสัมพัทธ์: 10% ถึง 95% ไม่หมัก
  • ความเร็วในการตั้งตําแหน่งสูงสุดกับความละเอียด 1μm
  • การมองไปข้างหน้าและการเร่งเร่งแบบ S
  • ความถี่ต่อกันสูงสุด 10MHz
องค์ประกอบด้านนอก

โจสติก MCUlite:หน่วยปฏิบัติการ CMM ครบวงจรที่มี 10 กุญแจควบคุมและระบบควบคุมความเร็ว

เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 1

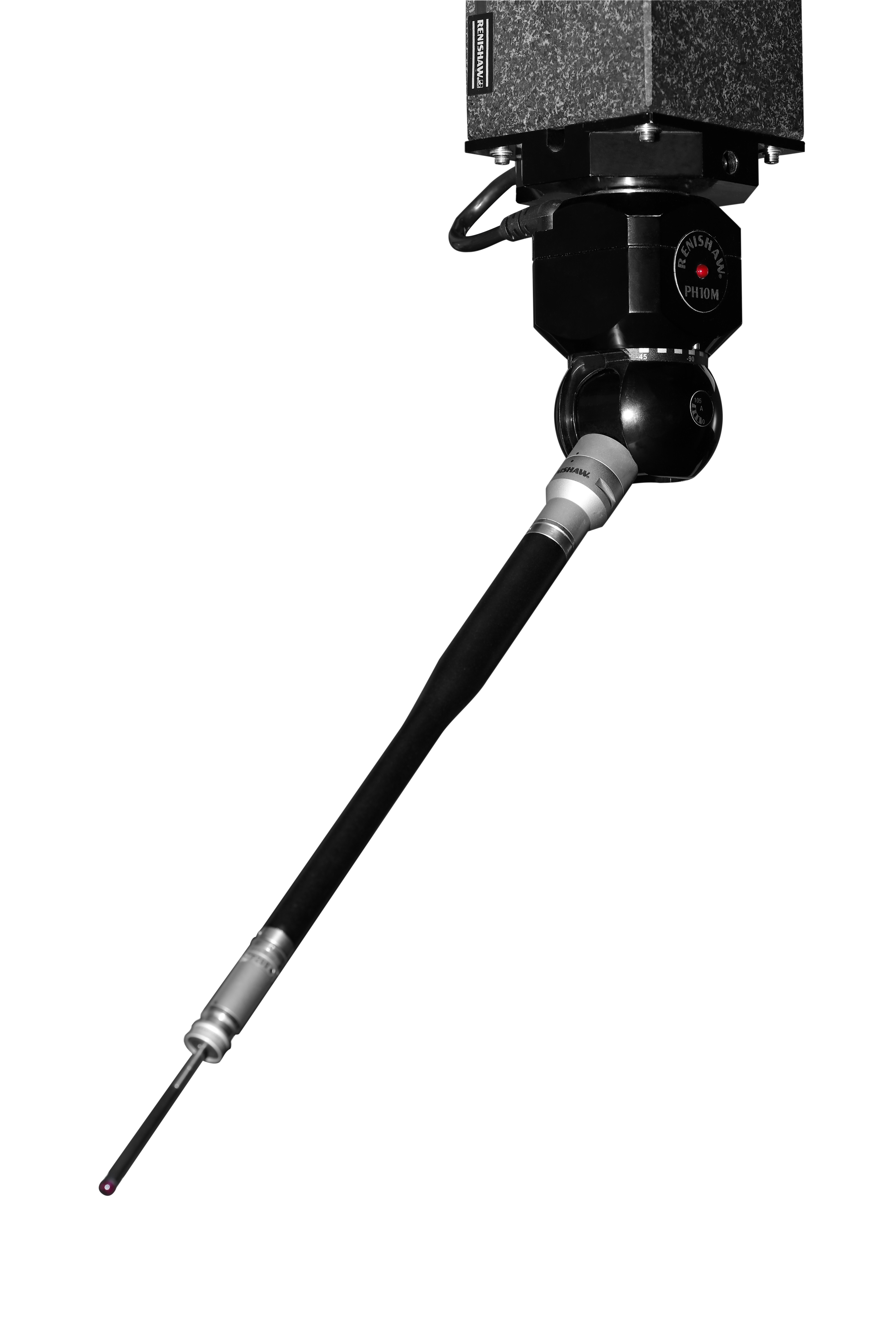

ระบบสํารวจ:ระบบการวัดครบครัน รวมทั้งหัวเครื่องตรวจ, เครื่องตรวจและสไตล์

เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 2

ลูกปรับระดับ:Ø20mm ขอบเขตอ้างอิงกลมที่มีเส้น M10 ความกลม ≤0.3 μm สามารถเข้าถึงได้จากครึ่งแกนทั้ง 6 แกน

ข้อมูลบริษัท
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 3 เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 4 เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 5 เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 6
ลูกค้าและเจ้าหน้าที่ของเรา
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 7 เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 8
คํา ถาม ที่ ถาม บ่อย
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 9
คุณเป็นโรงงานหรือบริษัทการค้า?
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 10
เราเป็นโรงงาน และให้คําตอบภายใน 24 ชั่วโมง
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 9
บริษัทของคุณมีส่วนร่วมในเรื่องอะไร?
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 10
เราเชี่ยวชาญในเครื่องวัดสายตา เครื่องวัดพิกัด เครื่องติดตั้ง CMM & VMM และอุปกรณ์ที่เกี่ยวข้อง
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 9
วิธี เลือก รายละเอียด ที่ เหมาะสม
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 10
ทีมงานผู้เชี่ยวชาญของเราจะแนะนํารายละเอียดที่เหมาะสมขึ้นอยู่กับประเภทสินค้าและความต้องการในการวัด
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 9
คุณยอมรับการบริการตามที่ต้องการหรือไม่
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 10
ใช่ เราให้ทั้งเครื่องจักรมาตรฐาน และการแก้ไขตามความต้องการของลูกค้า
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 9
ระยะเวลาการรับประกันของคุณคืออะไร?
เครื่องวัดพิกัดสามมิติอัตโนมัติกึ่งอัตโนมัติความแม่นยำสูงพร้อมระบบหน่วงการสั่นสะเทือนแบบพาสซีฟคู่และรางแบบปิด 10
ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 1 ปี เราเพิ่มความทนทานของชิ้นส่วนที่แตกง่าย เพื่อรับประกันคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์
