| สถานที่กำเนิด: | ตงกวน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| หมายเลขรุ่น: | RU2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Discussible |

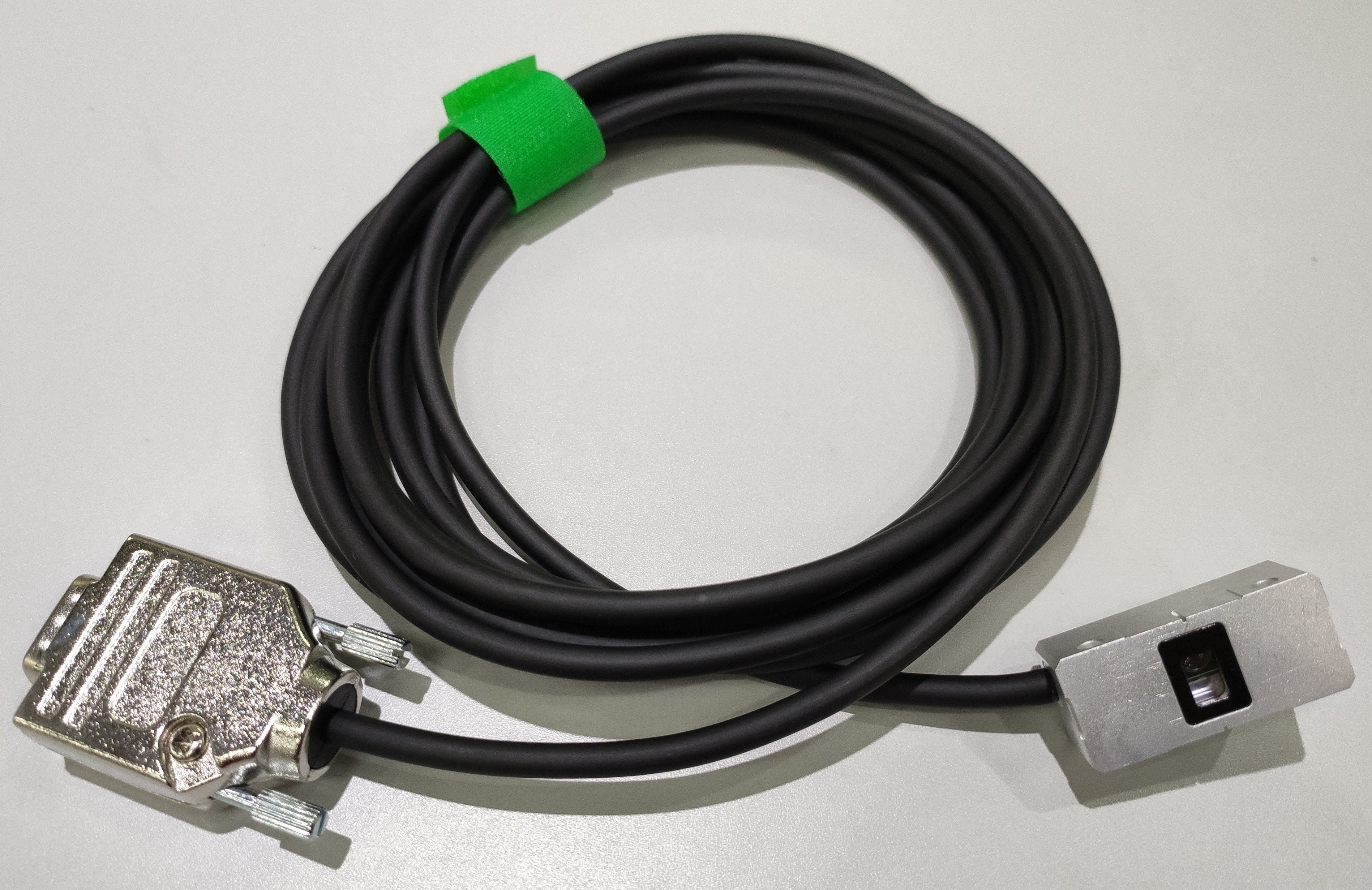

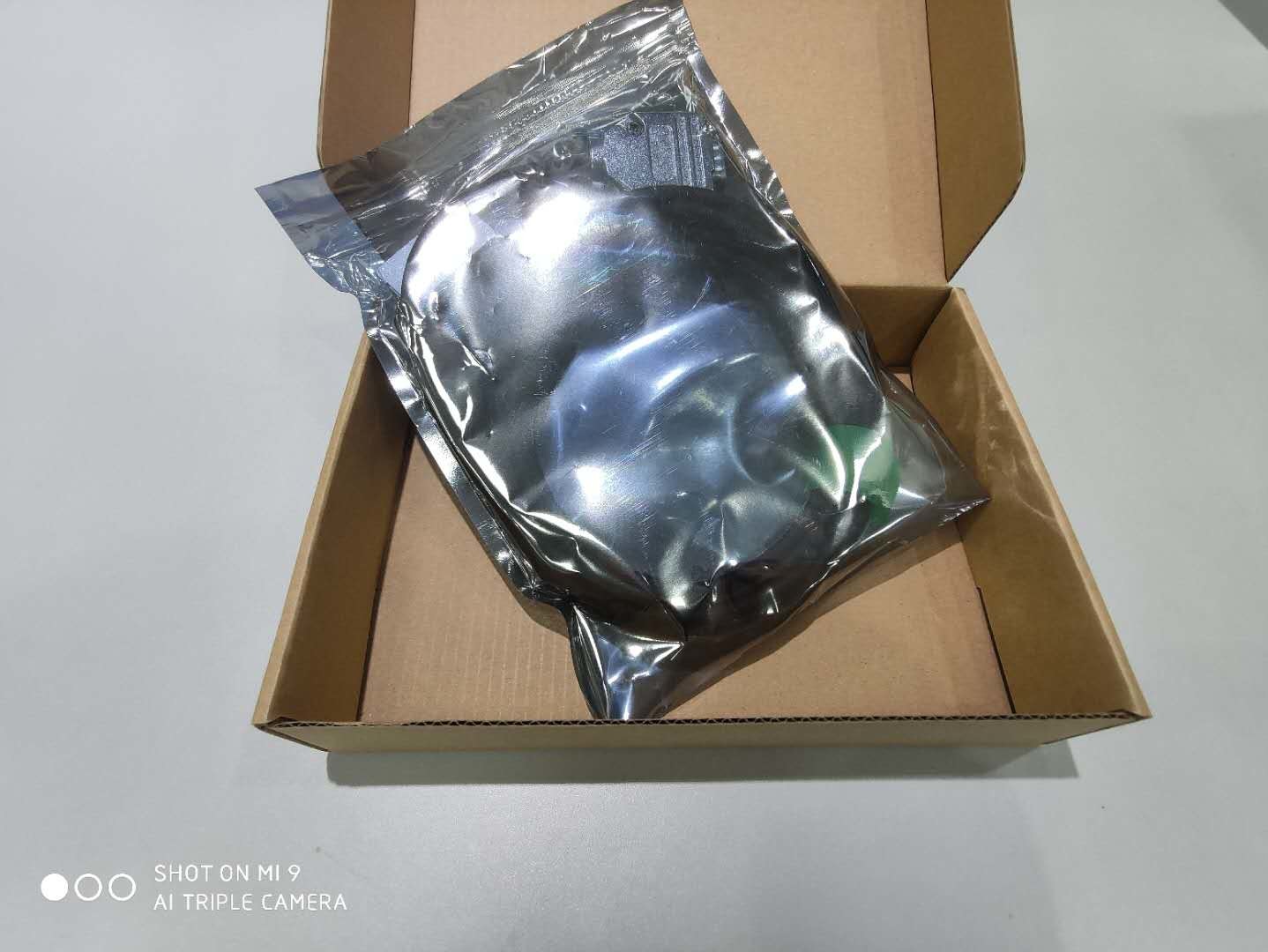

| รายละเอียดการบรรจุ: | กล่อง |

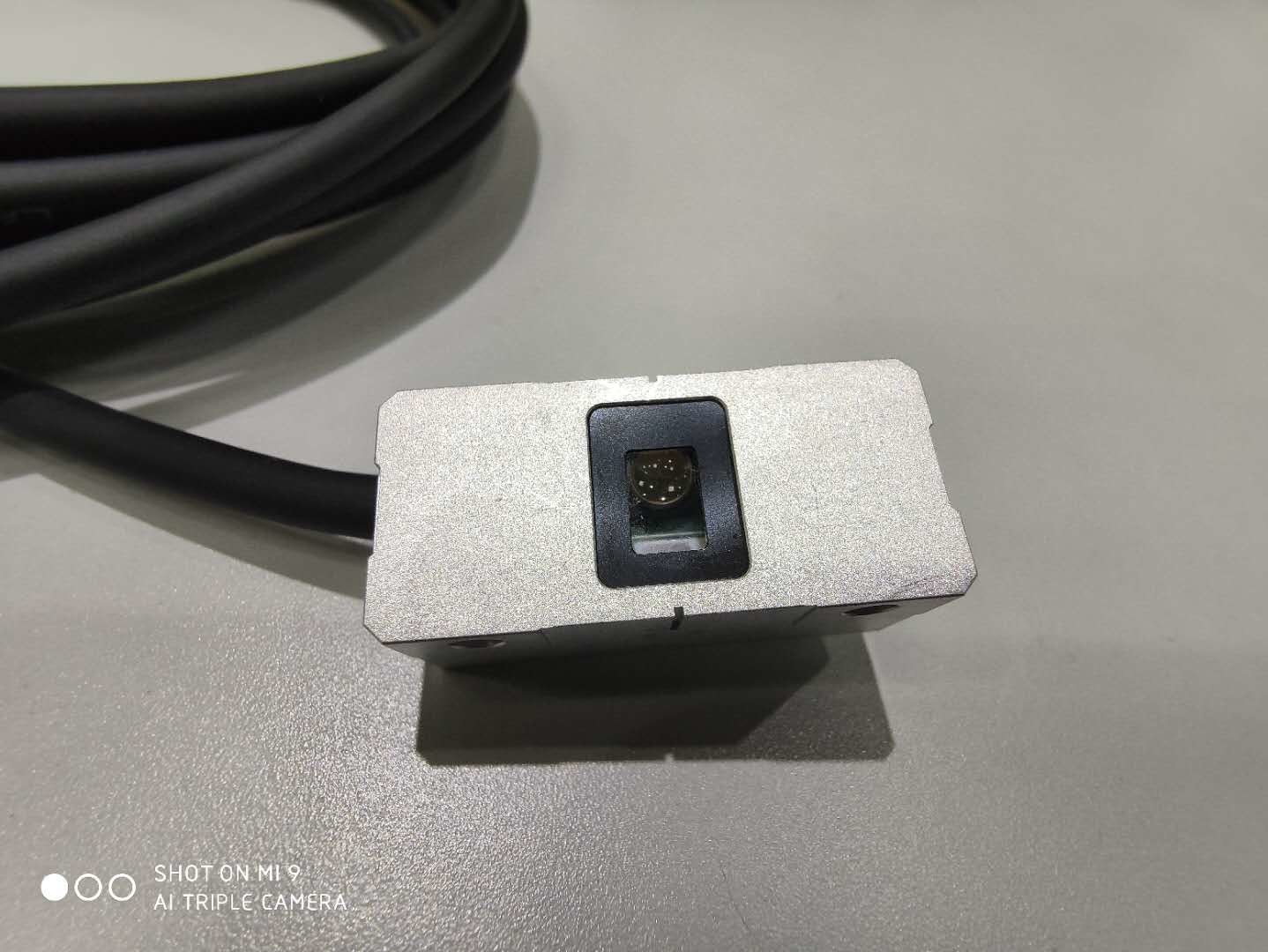

| ขนาด: | L36mm*W16.4mm*H14.3mm | ขว้าง: | 20um |
|---|---|---|---|
| น้ำหนัก: | หัวอ่าน:15g,สายเคเบิล:35g/m | สัญญาณ: | ดิฟเฟอเรนเชียล TTL หรือ SinCos 1Vpp |
| ความแม่นยำ: | +-5um | ปณิธาน: | ดิฟเฟอเรนเชียล TTL 5um,1um,0.5um,0.2um,100nm,50nm,20nm |
| ข้อผิดพลาดในการแบ่งอิเล็กตรอน: | <40 นาโนเมตร | ความเร็วสูงสุด: | 12 เมตร/วินาที (เกี่ยวข้องกับความละเอียดและความถี่สัญญาณนาฬิกาขั้นต่ำของตัวนับ) |
| อัตราเร่งสูงสุด: | 35ก | อ้างถึงความแม่นยำในการทำซ้ำทิศทางเดียวที่จุดเริ่มต้น: | 1LSB |
| เน้น: | สเกลดิจิตัลเชิงเส้น,optical linear encoder |
||
| ตำแหน่งสัญญาณ | สัญญาณ Sin และสัญญาณ Cos |
|---|---|
| อุณหภูมิในการทำงาน | -10°C ~ +70°C |
| ความชื้นในการทำงาน | คุณสมบัติหลักความละเอียดสูงสุด 50 นาโนเมตร พร้อมความสามารถในการป้องกันมลภาวะสูง |
| IP40 | อุณหภูมิในการจัดเก็บ |
| -20°C ~ +85°C | ความชื้นในการจัดเก็บ |
| RH < 95% (ไม่ควบแน่น) | คุณสมบัติหลักความละเอียดสูงสุด 50 นาโนเมตร พร้อมความสามารถในการป้องกันมลภาวะสูง |
| ตำแหน่งสัญญาณ | สัญญาณ Sin และสัญญาณ Cos |
|---|---|
| จุดอ้างอิง | สัญญาณดิฟเฟอเรนเชียล 1 สัญญาณ Z |
| ระดับสัญญาณ | RS-422 (TIA/EIA-422-B) |
| มุมเฟส | ≥ 2.4V @ กระแสเอาต์พุต 20mA |
| ระดับต่ำของเอาต์พุต | ≤ 0.4V @ กระแสเอาต์พุต 20mA |
| เอาต์พุต SinCos 1Vpp | พารามิเตอร์ |
| ตำแหน่งสัญญาณ | สัญญาณ Sin และสัญญาณ Cos |
|---|---|
| จุดอ้างอิง | สัญญาณดิฟเฟอเรนเชียล 1 สัญญาณ REF |
| ระดับสัญญาณ | 0.6V~1.2V (ทั่วไป 1Vpp) |
| มุมเฟส | 90°±1° มุมอิเล็กทรอนิกส์ |
| ความเร็วเทียบกับความละเอียด | ความละเอียดเอาต์พุต |
| ความเร็วสูงสุด | 1 ไมโครเมตร | 10M |
|---|---|---|
| 12 เมตร/วินาที | 0.5 ไมโครเมตร | 12M |
| 10 เมตร/วินาที | 0.1 ไมโครเมตร | 12M |
| 4 เมตร/วินาที | 0.1 ไมโครเมตร | 8M |
| 2 เมตร/วินาที | 50 นาโนเมตร | 4M |

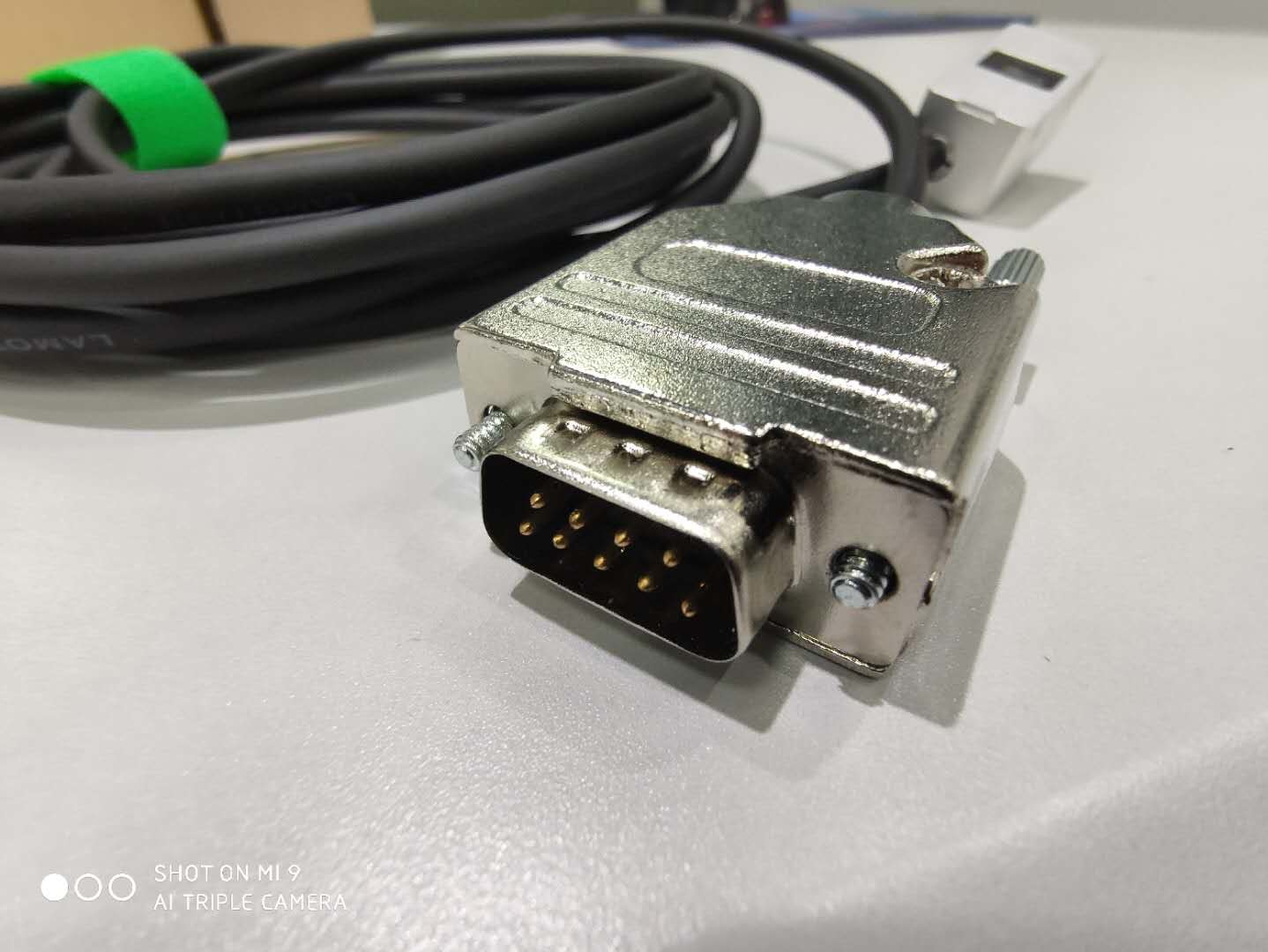

| 1 เมตร/วินาที | อินเทอร์เฟซการเชื่อมต่อ | หมายเลขพิน |
| พิน 1 | Differential TTL A+ / SinCos 1Vpp Sin+ | พิน 1 | Differential TTL A+ / SinCos 1Vpp Sin+ |
|---|---|---|---|
| พิน 9 | Differential TTL A- / SinCos 1Vpp Sin- | พิน 2 | Differential TTL B+ / SinCos 1Vpp Cos+ |
| พิน 10 | Differential TTL B- / SinCos 1Vpp Cos- | พิน 3 | Differential TTL Z+ / SinCos 1Vpp Ref+ |
| พิน 11 | Differential TTL Z- / SinCos 1Vpp Ref- | พิน 5 | Reader ready |
| พิน 14 | +5V | พิน 6 | 0V, การป้องกันภายใน |
| พิน 15 | 0V | พิน 7 | +5V |
| พิน 8 | 0V, การป้องกันภายใน | ไฟแสดงสถานะระบบ | ไฟแสดงสถานะหลายสีแสดงสถานะแบบเรียลไทม์ของสัญญาณ จุดอ้างอิง และเงื่อนไขจำกัด เพื่อความสะดวกในการติดตั้งและปรับแต่ง |
| ไฟสีแดงติดค้าง 0.5 วินาที | ตรวจพบตำแหน่งจุดอ้างอิง |
|---|---|
| ไฟสีแดงกะพริบสองครั้ง | ข้อผิดพลาดเฟสจุดอ้างอิงหรือความเร็วสูงเกินไป |
