ตาราง เนื้อหา

1.การนําเสนอ: การสอดคล้องเครื่องมือการวัดกับความต้องการการผลิตที่ทันสมัย

2.เครื่องวัดพิกัด (CMM) คืออะไร

3.เครื่องวัดสายตา (VMM / เครื่องวัดวีดีโอ) คืออะไร?

4.ตารางการเปรียบเทียบ Core Side-by-Side: CMM vs VMM

5.ข้อดีหลักของ CMM Contact Metrology

6.ข้อดีหลักของระบบวัดสายตา / วิดีโอ

7.แนวคิดเทคนิคหลัก: ความแม่นยํา ความละเอียด ความซ้ําและความไม่แน่นอนในการวัด

8.มาตรฐานการวัดนานาชาติที่กํากับ CMM และการตรวจสอบทางแสง

9.ปัจจัยสิ่งแวดล้อมที่แยก CMM และ VMM Performance

10.การเปรียบเทียบค่าบริการทั้งหมด (TCO)

11.ความเข้าใจผิดทั่วไปของอุตสาหกรรมเกี่ยวกับ CMM และเครื่องมองเห็น

12.การศึกษากรณีอุตสาหกรรมในโลกจริง: CMM Hybrid + VMM การตรวจสอบกระแสงาน

13.วิธีการเลือก: เลือก CMM, VMM หรือการทํางานรวม

14.ทําไมผู้ผลิตจึงใช้เครื่องวัด CMM และเครื่องวัดสายตาด้วยกัน

15.แนวโน้มในอนาคต: AI, อัตโนมัติ, การตรวจสอบในสายและอุตสาหกรรม 4.0 เมตรวิทยา

16.UNIMETRO CMM และการวัดสายตา

17.คําถามที่พบบ่อย (14 รายการที่เน้น PAA)

18.ความคิดสุดท้าย & ทรัพยากรดาวน์โหลดฟรี CTA

1การนําเสนอ: การสอดคล้องเครื่องมือการวัดกับความต้องการการผลิตที่ทันสมัย

การเลือกระหว่างเครื่องวัดพิกัด (CMM) และเครื่องวัดสายตา (VMM, เรียกว่าเครื่องวัดวีดีโอ) ไม่เคยเป็นการเปรียบเทียบที่ง่ายดายในอุตสาหกรรมปัจจุบัน, การเลือกอุปกรณ์เป็นการตัดสินใจที่กําหนดเองอย่างสูง โดยถูกกําหนดโดยกณิตศาสตร์ชิ้นส่วนที่แม่นยํา ความเข้มข้นของความอดทนและมอบหมายการปฏิบัติตามคุณภาพทั่วโลก.

ผู้ผลิตในอุตสาหกรรมรถยนต์, การบินอวกาศ, การผลิตแบบจําลองแม่นยํา, การผลิตอุปกรณ์การแพทย์, PCB และไมโครอิเล็กทรอนิกส์และอุตสาหกรรม stamping ความแม่นยําสูงประเมินเป็นประจํา ระบบตรวจสอบขนาดหลักสองเหล่านี้ระหว่างการปรับปรุงสายการผลิต, การปรับปรุงระบบคุณภาพ และวงจรการรับรองผลิตภัณฑ์ใหม่คําถามหนึ่งที่นําไปสู่กลยุทธ์การจัดซื้อวัดทั่วโลก:CMM vs เครื่องวัดสายตา วิธีการแก้ปัญหาใดที่สอดคล้องกับเป้าหมายการตรวจสอบและการผลิตที่มีลักษณะเฉพาะเจาะจงที่ดีที่สุด?

การวัดมิติเป็นเสาหลักของคุณภาพการผลิตที่คงที่และน่าเชื่อถือได้การตรวจสอบ CMM ที่ใช้สื่อสัมผัส และการตรวจสอบ VMM แบบออปติกที่ใช้สื่อสัมผัส ไม่ใช้สื่อสัมผัส เพื่อแก้ไขจุดเจ็บปวดในอุตสาหกรรมที่แตกต่างกันสําหรับวิศวกรคุณภาพ ทีมจัดซื้อจัดจ้าง และผู้บริหารการผลิตความเข้าใจอย่างครบถ้วนถึงความแตกต่างหลักของพวกมันความแข็งแรงทางเทคนิค และข้อจํากัดในการปฏิบัติงาน เป็นสิ่งสําคัญในการยกระดับ ROI ของอุปกรณ์ ลดเวลารอบการตรวจสอบ และสร้างระบบควบคุมคุณภาพที่สามารถติดตามได้อย่างเต็มที่ พร้อมสําหรับการตรวจสอบ

ในฐานะเป็นเพจ SEO สูงสุดสําหรับการวัดอุตสาหกรรมทั่วโลก คู่มือนี้นําเสนอการแยกแยกอย่างลึกซึ้งของหลักการทํางานของ CMM และ VMM คู่มือการวัดความแม่นยํา กําหนดการปฏิบัติตามมาตรฐานการใช้งานในอุตสาหกรรมในโลกจริง, ราคาครบวงจรของเจ้าของ และกรอบการตัดสินใจที่สามารถดําเนินการได้บทความนี้ทําให้ทีมงานอุตสาหกรรมสามารถเลือก, อุปกรณ์การวัดความสามารถสูงสําหรับกระบวนการทํางานเฉพาะเจาะจงของพวกเขา

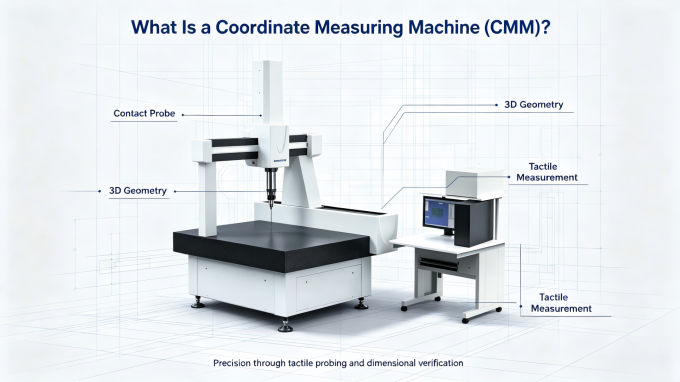

2เครื่องวัดพิกัด (CMM) คืออะไร?

เครื่องวัดพิกัด (CMM) เป็นระบบวัดสัมผัส 3 มิติความแม่นยําสูงที่ออกแบบมาเพื่อจับข้อมูลพิกัดพื้นที่ X / Y / Z ที่แม่นยําผ่านการสัมผัสกับพื้นผิวของชิ้นงานโดยการรวบรวม จุดพิกัดแม่นยําเป็นพันๆ จุด ผ่านส่วนประกอบเป้าหมาย, ระบบจะสร้างใหม่โปรไฟล์กณิตศาสตร์ที่สมบูรณ์แบบและตรวจสอบความสอดคล้องด้านมิติกับแบบ CAD ของเดิมส่งผลิตความซ้ําซ้ําในระยะยาวและความมั่นคงในการวัดในสภาพแวดล้อมการผลิตที่ซับซ้อน.

ที่ได้รับการยอมรับอย่างกว้างมาตรฐานทองสําหรับการตรวจสอบ 3D ความแม่นยําสูง, CMM ได้ถูกสร้างมาเพื่อการรับรองทางกณิตศาสตร์ขนาดรวมและการตรวจสอบ GD&T (Geometric Dimensioning and Tolerancing) อย่างเข้มงวดมันจําเป็นสําหรับอุตสาหกรรมที่ปกครองโดยความต้องการความอดทนที่เข้มข้นมาก, การออกแบบองค์ประกอบโครงสร้างที่ซับซ้อน และการตรวจสอบคุณภาพที่เข้มงวดจากฝ่ายที่สาม

อุตสาหกรรมและอะไหล่ CMM แอปพลิเคชันหลัก

เทคโนโลยี CMM เป็นหลักในภาคการผลิตความแม่นยําสูงที่ต้องการความแม่นยําทางกณิตศาสตร์ 3 มิติที่ตรวจสอบและข้อมูลคุณภาพที่สามารถติดตามได้:

• อุตสาหกรรมรถยนต์: ส่วนประกอบหลักของเครือข่ายขับเคลื่อน, องค์ประกอบของชัสซี, กลมกลมและส่วนประกอบของรถยนต์

• สายการบินและอวกาศ: เครื่องโกงโครงสร้าง เครื่องโยงความแม่นยํา องค์ประกอบผสมผสานที่ซับซ้อน และเครื่องจักรพรรณที่สําคัญในการบิน

• การแปรรูปแม่นยํา: อุปกรณ์ชาร์ฟที่ทําด้วยเครื่องจักร CNC ตามสั่ง, อุปกรณ์ติดตั้งอุตสาหกรรม, แผ่นเครื่องมือ, และส่วนผสมเครื่องกลตามสั่ง

• การผลิตหม้อและหมึก: โมลด์ฉีด, ตํารา stamping ความแม่นยํา, และเครื่องมืออุตสาหกรรมตามสั่ง

• อุปกรณ์การแพทย์: อุปกรณ์เสริมผ่าตัดความแม่นยําสูง อุปกรณ์ออร์โตเปเดีย และส่วนประกอบทางการแพทย์ที่ควบคุม

• พลังงานและอุตสาหกรรมหนัก: อุปกรณ์อุตสาหกรรมภารกิจหนัก ส่วนประกอบอุปกรณ์พลังงาน และส่วนผสมกลโครงสร้าง

ความสามารถหลักในการตรวจสอบของ CMM

ซอฟต์แวร์ CMM ที่ทันสมัยทําให้การรับรองมิติเต็มสเปคตรสอดคล้องกับมาตรฐานอุตสาหกรรมระดับโลก ครอบคลุมความต้องการการวัดทางกณิตศาสตร์ที่สําคัญทุกอย่าง:

• การตรวจสอบความแม่นยําของขนาดเส้นตรงรวม ความละเอียดความละเอียดความหนา และความสับสนในพื้นที่

• การวิเคราะห์ GD&T ที่ตรงกับ ASME Y14.5 และ ISO GPS อย่างสมบูรณ์ รวมถึงตําแหน่ง, ความขนาน, ความตั้งตรง, ความเหมาะสม, ความเรียบ และความอดทนของโปรไฟล์พื้นผิว

• การวัดที่แม่นยําของรูลึก, ท้องใน, undercuts, และส่วนที่ปิดเต็มที่ไม่สามารถเข้าถึงระบบออปติกส์

• การรับรองความสมบูรณ์แบบของความสัมพันธ์ตําแหน่งพื้นที่ระหว่างหลายสิบลักษณะส่วนแยก

• การผลิตรายงานการวัดที่พร้อมการตรวจสอบและติดตามได้อย่างเต็มที่ เพื่อรองรับการรับรองห้องปฏิบัติการ ISO 17025

แพลตฟอร์ม CMM อุตสาหกรรมที่ทันสมัยรองรับการจัดสรรแบบ CAD อัตโนมัติ, ระยะการวัดชุดอัตโนมัติ และการบูรณาการข้อมูลอย่างต่อเนื่องกับระบบจัดการคุณภาพ (QMS) ขององค์กรการปรับปรุงการควบคุมคุณภาพดิจิทัลเพื่อกระบวนการทํางานด้านการผลิตที่ฉลาด.

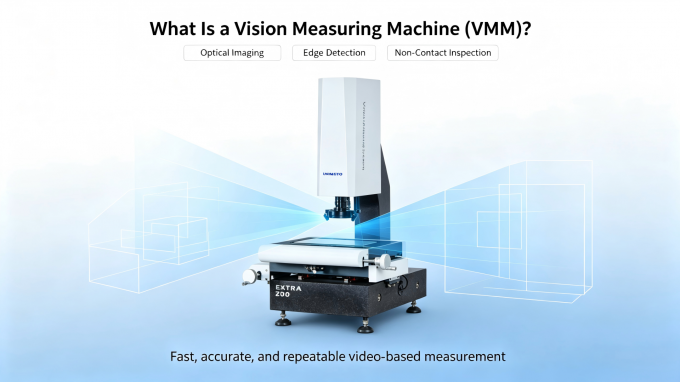

3เครื่องวัดสายตา (VMM / เครื่องวัดวีดีโอ) คืออะไร?

เครื่องวัดสายตา (VMM) หรือที่รู้จักกันทั่วไปว่า เครื่องวัดวีดีโอ หรือ เครื่องวัดพิกัดทางแสงเป็นระบบตรวจสอบความแม่นยําที่ไม่มีการสัมผัสทั้งหมดที่ใช้กล้องอุตสาหกรรมความละเอียดสูง, เลนส์โทรศูนย์กลางความแม่นยําสูง และอัลกอริทึมการประมวลผลภาพที่ขับเคลื่อนโดย AIระบบ VMM ทําให้ไม่มีการสัมผัสทางกายภาพกับชิ้นงานระหว่างการตรวจสอบ, การกําจัดอันตรายทั้งหมดของผิวแฉก, บิด, หรือการปรับปรุงของวัสดุสําหรับส่วนประกอบอ่อนแอ

เครื่องวัดสายตาเป็นทางออกที่นิยมสําหรับการผลิตจํานวนมากและกระแสการตรวจสอบชิ้นส่วนเล็กอ่อนโยน, หรือชิ้นส่วนเรียบที่บิดเบือนง่าย อะไหล่ที่การสัมผัสทางกายภาพจากเครื่องสํารวจไมโคร CMM จะทําให้เกิดความเสียหาย, ความเสื่อมของมิติ, หรือการผลิตเศษ

อุตสาหกรรมและชิ้นส่วนการใช้งาน VMM หลัก

เทคโนโลยี VMM มีความเชี่ยวชาญในการตรวจสอบความละเอียดขนาดเล็กและผลิตสูง สําหรับส่วนประกอบอุตสาหกรรมที่เบาและละเอียด:

• มิโครอิเล็กทรอนิกส์และครึ่งประสาท: เครื่องบรรทุกชิปขนาดเล็ก, ส่วนประกอบการบรรจุครึ่งประจุ และชุดอิเล็กทรอนิกส์ขนาดเล็ก

• PCB และวงจร: บอร์ดวงจรพิมพ์ที่แข็งแรงและยืดหยุ่น แพ๊ดผสมไมโครและรอยวงจร ultrafine

• การตีพิมพ์แม่นยํา: อะไหล่ stamping โลหะ ultra-thin, โฟลยโลหะ, และส่วนประกอบ micro-thin-wall

• พลาสติกความแม่นยําและยาง: ซิลิโคนอ่อน, ผงพลาสติกบาง และส่วนประกอบความละเอียดยืดหยุ่น

• อิเล็กทรอนิกส์ผู้บริโภค: ส่วนประกอบภายในขนาดเล็กสําหรับอุปกรณ์ที่ใส่ได้, สมาร์ทโฟน และอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก

• องค์ประกอบเล็กน้อยทางการแพทย์: อุปกรณ์การแพทย์ขนาดเล็กและส่วนประกอบการแพทย์ความละเอียดเล็ก

ความสามารถหลักในการตรวจสอบของ VMMs

ระบบ VMM มาตรฐานเชี่ยวชาญในการวัดเส้นผิว 2 มิติอย่างรวดเร็วมาก ขณะที่หน่วย VMM ที่ปรับปร
