| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | อัลตร้า |
| Minimum Order Quantity: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 15 ~ 20 วันทำงาน |
| Payment Terms: | T/T |
| สามารถในการผลิต: | 50 ต่อเดือน |
| ชื่อสินค้า: | เครื่องวัดแสง | มิติ: | 1750*920*1700มม |
|---|---|---|---|
| ช่วงการวัด: | 400*300*200 มม. | ความแม่นยำในการวัด: | 2.5+l/200um |
| การทำซ้ำ: | 2.5 | ความละเอียดระดับเชิงเส้น: | 0.1um |
| ระบบขับเคลื่อน: | การควบคุม CNC, ระบบขับเคลื่อนเซอร์โว AC แบบวงกลม, จอยสติ๊ก, เมาส์หรือแป้นพิมพ์ควบคุม | การส่องสว่าง: | ตั้งโปรแกรมได้ 8 ส่วน LED วงแหวนไฟ LED แบบขนาน |
| เน้น: | เครื่องชั่งดิจิตอลเชิงเส้น,เครื่องเข้ารหัสเชิงเส้นเชิงแสง,เครื่องวัดแสง 0.1um |
||

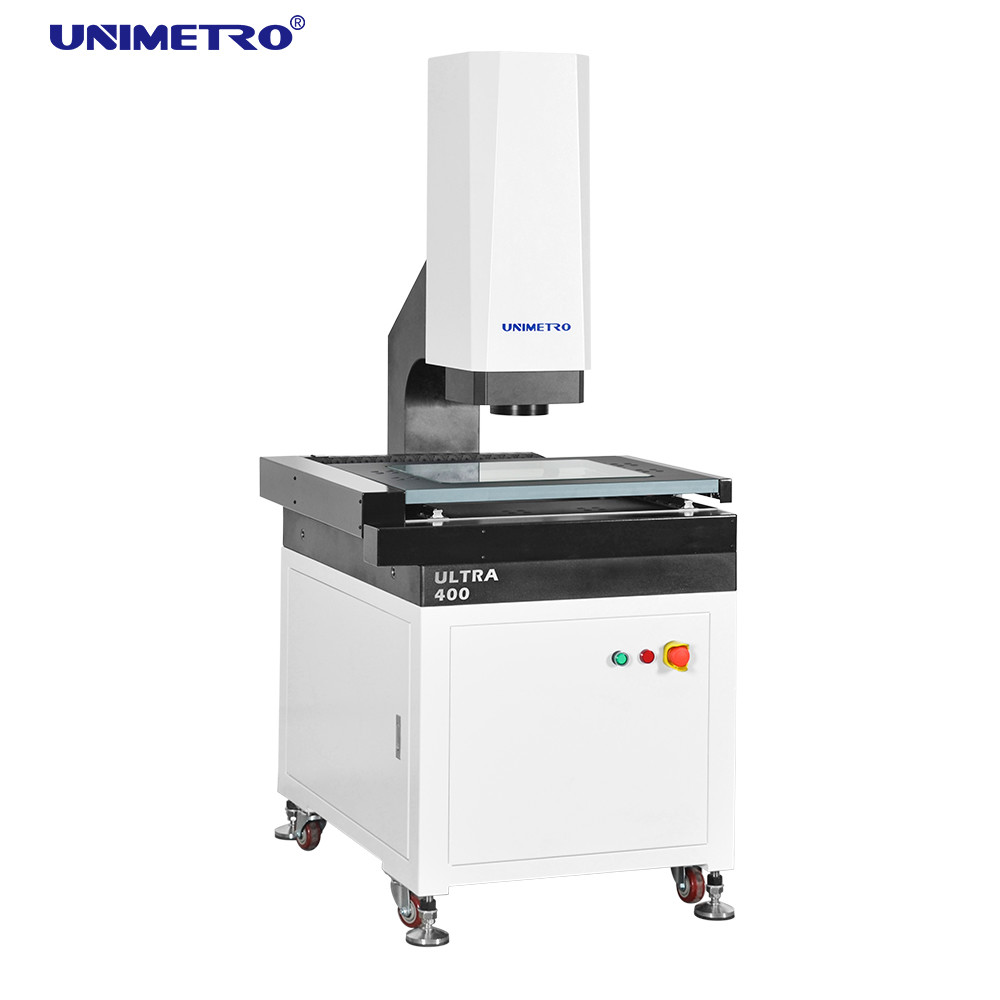

เครื่องวัดแสง ULTRA Series เป็นเครื่องวัดสายตาแบบอัตโนมัติแบบเต็มแบบที่มีความแม่นยําสูงแบบคานติเลเวอร์ ที่พัฒนาขึ้นเพื่อการวัด GD&T ด้วยการควบคุมด้วยมอเตอร์ 3 แกนมันพร้อมกับระบบจับส่องอัตโนมัติ, การควบคุมแสงอัตโนมัติ และการเคลื่อนไหวอัตโนมัติของการตั้งค่าฮาร์ดแวร์และซอฟต์แวร์ เพื่อให้การวัดขนาดเชิงเส้นและเรขาคณิตรวดเร็วและแม่นยํา
ลักษณะ
◆ การควบคุมคุณภาพ
Ø ฐานและเสาแกรนิต ความมั่นคงที่ดี
Ø ระดับการทํางานจากอลูมิเนียม ทําให้การควบคุมการเคลื่อนไหวตอบสนองเร็วและยืดหยุ่น
Ø ขั้นตอนการทํางานที่มีการแปรรูปพื้นผิวออกซิเดชั่นแข็ง
Ø มาตรฐานที่มีการนําเส้นตรงความแม่นยํา, สกรูลูกบอลการบดและ AC servo มอเตอร์ เป็นต้น, เพื่อให้แน่ใจว่าความแม่นยําและความมั่นคงของระบบการเคลื่อนไหว;
Ø ระบบควบคุมที่บูรณาการ พร้อมกับการควบคุมการเคลื่อนไหว และการควบคุมสัญญาณทั้งหมด เช่น การส่องแสงและการอ่านระดับเส้นตรง
◆ การ ปรับปรุง ที่ มี ประสิทธิภาพสูง
Ø XYZ การควบคุม CNC สามแกนอัตโนมัติและตําแหน่งแม่นยํา
Ø 0.1 um ระดับเส้นกระจกความแม่นยําสูง เพื่อรับรองความแม่นยําในการตั้งตําแหน่งและความแม่นยําในการวัดของระบบ
Ø กล้องสีความละเอียดสูง GIGA เพื่อตอบสนองความต้องการในการสังเกตอย่างชัดเจนและการวัดที่แม่นยํา
Ø เลนส์เลนส์คลิกซูมความละเอียดสูง 6.5x ความแม่นยําสองเท่าและการแก้ไขพิกเซลเพียงครั้งเดียวที่จําเป็น
Ø พร้อมกับการโปรแกรมผิว 5 แหวน 8 การแบ่งแสงเย็น LED และการส่องแสงคู่ LED และการปรับแสงที่มีความฉลาดในตัวสามารถควบคุมความสว่างในระดับ 8 ระดับได้โดยอัตโนมัติ และสามารถปรับความสว่างได้ 256 ระดับ.
◆ สามารถ ขยาย ขนาด ได้ อย่าง อ่อนโยน
Øมีตัวตรวจจับแบบไม่แตะต้องหลายชนิดและระบบการติดตั้งเร็วเป็นตัวเลือก ซึ่งสามารถตอบสนองความต้องการในการวัดที่แตกต่างกันจากลูกค้าที่แตกต่างกัน
Øมีแสง LED แหวนสีที่สามารถเปลี่ยนได้ สําหรับชุด ULTRA ทําให้ชุดมีความยืดหยุ่นและมีพลังงานมากขึ้นสําหรับชิ้นส่วนที่แตกต่างกันที่มีวัสดุหรือรูปร่างที่แตกต่างกันให้การใช้งานในการวัดที่มีพลังงานมากขึ้น.
Øเนื่องจากความยืดหยุ่นในการขยายของ ULTRA ซีรีย์, มันเข้ากันได้กับซอนด์สัมผัส, เซ็นเซอร์การวัดที่ไม่สัมผัสและแขนหุ่นยนต์, เพิ่มประสิทธิภาพการวัดสูง.
ฟังก์ชันของซอฟต์แวร์
◆ การออกแบบโครงสร้างโปรแกรมแบบเป้าหมายของวัตถุที่ดีเยี่ยม รับประกันโปรแกรมที่มั่นคงและน่าเชื่อถือ
◆ โปรแกรมวิเคราะห์สถิติ SPC เป็นมืออาชีพเชื่อมโยงได้อย่างต่อเนื่องกับโปรแกรมทดสอบและโฆษณาและข้อมูลจะถูกโอนไปยังฐานข้อมูลของโปรแกรม SPC โดยอัตโนมัติ โดยไม่ต้องใช้มือ.
◆ อัลกอริทึมการค้นหาขอบสูงถูกนํามาใช้เพื่อจับขอบด้วยความแม่นยํากับเงาและช่วงการถ่ายภาพเพื่อรับรองความแม่นยําของการวัด
◆ โดยใช้ประเภทขององค์ประกอบ มันให้ฟังก์ชันการสร้างองค์ประกอบต่างๆ เช่น การถ่ายทอด, การหมุน, การสกัด, การผสมผสาน, ปานกลาง, สูง, รูปกระจก, การสมอง, การตัด,ติดต่อ และอื่นๆ.
◆ ข้อมูลการวัดสามารถส่งออกโดยอัตโนมัติไปยัง TXT.WORD.EXCEL และฐานข้อมูลโปรแกรม SPC แบบมืออาชีพ โดยไม่ต้องมีการแปลงโปรแกรมของฝ่ายที่สามและการแทรกแซงของมนุษย์
◆ ซอฟต์แวร์นําโหมดการวัดของ "การกระจาย" และ "การฟื้นฟู" ทําให้การทํางานง่ายและรวดเร็ว
◆ ซอฟต์แวร์รองรับภาษาแห่งชาติ ไม่จําเป็นต้องติดตั้ง Language Pack และเปลี่ยนซอฟต์แวร์ ดังนั้นมันจึงง่ายที่จะนําไปใช้ในพื้นที่
◆ ซอฟต์แวร์ของชนิดเดียวกัน จะมีการปรับปรุงฟรี เพื่อแก้ปัญหาของลูกค้าของเรา
ปริมาตร
| รุ่น |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
|
X/Y-axis การเดินทาง ((มม) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z-axis การเดินทาง |
200mm (สามารถยกขึ้นตามความต้องการของลูกค้า) |
||||
|
แกน X/Y/Z-3 ระดับเส้น |
ความละเอียดของขนาดกระจกเส้นตรง: 0.1um |
||||
|
โหมดการนําทาง |
การนําทางเส้นตรงแม่นยํา การนําทางเลื่อนสองทาง |
||||
|
รูปแบบการทํางาน |
เครื่องควบคุม joystick การทํางานด้วยหนู โปรแกรมตรวจจับอัตโนมัติ |
||||
|
ความถูกต้อง |
แกน XYZ:≤2.5+L/200um |
||||
|
ความซ้ํา |
± 2.5m |
||||
|
ระบบวีดีโอ |
CCD |
กล้อง CCD สีความละเอียดสูง 1/3" |
|||
|
เลนส์ |
6.5X คลิกต่อเลนส์ซูม; การขยายแสง: 0.7X-4.5X; การขยายวิดีโอ: 26X ~ 172X (( 21.5"จอ) |
||||
|
ระบบแสง |
รูปทรง |
การส่องแสงแนวขนาน LED |
|||
|
พื้นที่ |
0~255 การส่องแสงพื้นผิว LED แบบปรับ 5 แหวน 8 ส่วน |
||||
|
การขยายขนาด |
0.7X ~ 4.5X |
||||
|
โปรแกรมวัด |
โปรแกรมวัดแบบอัตโนมัติเต็มแบบ UNIMETRO 2D |
||||
|
ความจุ |
± 2.5m |
||||
|
สถานที่ทํางาน |
25 กิโลกรัม |
||||
|
พลังงาน |
อุณหภูมิ 20°C±2°C ระยะความชื้น<2°C/hr ความชื้น 30~80%, การสั่น<0.002g, <15Hz |
||||
|
Dมิติ ((W*D*H) ((mm) |
220V/50Hz/10A |
||||
|
Dมิติ ((W*D*H) ((mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
น้ําหนักสุทธิ ((kg) |
380 |
450 |
600 |
800 |
|
* L คือการวัดความยาว ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของการโฟกัสเกี่ยวข้องกับพื้นผิวของชิ้นงาน
* การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด
* สนามมอง ((มม) = (แนวฉาก*แนวราบ*แนวตั้ง)
* เป้าหมาย 0.5X หรือ 2X เป็นตัวเลือก และสามารถเพิ่มขนาดภาพได้: 13X ~ 86X หรือ 52X ~ 344X
