| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | อัลตร้า |
| Minimum Order Quantity: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 15 ~ 20 วันทำงาน |
| Payment Terms: | T/T |
| Supply Ability: | 30 per month |
| ชื่อสินค้า: | เครื่องมือวัดภาพ | มิติ: | 1950*1280*1700มม |
|---|---|---|---|
| ช่วงการวัด: | 600*500*200มม | ความแม่นยำในการวัด: | 2.5+l/200um |
| การทำซ้ำ: | 2.5um | ความละเอียดระดับเชิงเส้น: | 0.1um |
| ระบบขับเคลื่อน: | การควบคุม CNC, ระบบขับเคลื่อนเซอร์โว AC แบบวงกลม, จอยสติ๊ก, เมาส์หรือแป้นพิมพ์ควบคุม | การส่องสว่าง: | ตั้งโปรแกรมได้ 8 ส่วน LED วงแหวนไฟ LED แบบขนาน |
| เน้น: | จอแสดงผลการอ่านข้อมูลดิจิตอล,การอ่านข้อมูลดิจิตอล dro,เครื่องมือวัดภาพ 2.5um |
||

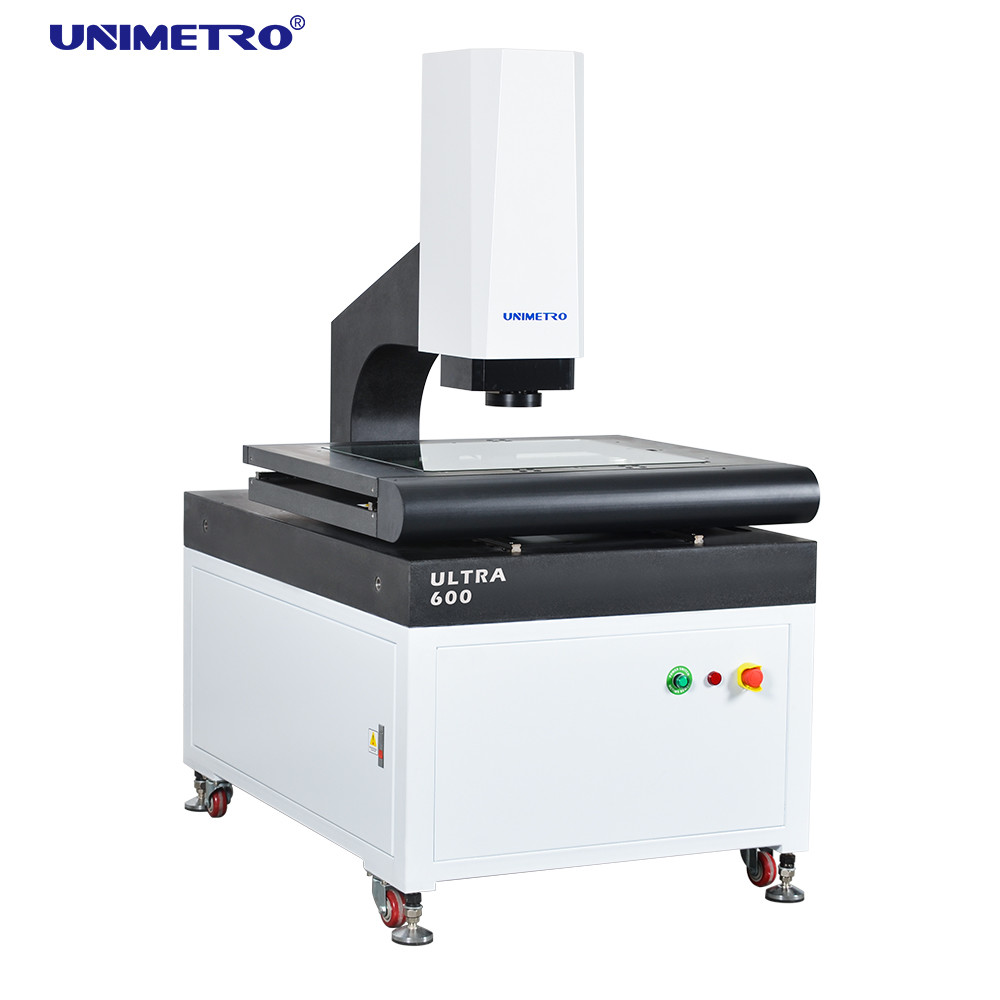

เครื่องมือวัดภาพ ซีรีส์ ULTRA คือเครื่องวัดการมองเห็นอัตโนมัติเต็มรูปแบบแบบยื่นยื่นออกมาที่มีความแม่นยำสูง ซึ่งพัฒนาขึ้นสำหรับการวัด GD&T ด้วยการควบคุมด้วยมอเตอร์อัตโนมัติ 3 แกน โดยมาพร้อมกับการโฟกัสอัตโนมัติ การควบคุมแสงอัตโนมัติ และการเคลื่อนที่อัตโนมัติของการกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ เพื่อให้การวัดขนาดเชิงเส้นและเรขาคณิตรวดเร็วและแม่นยำ
ลักษณะของเครื่องดนตรี
◆ การควบคุมรายละเอียดคุณภาพ
Ø ฐานหินแกรนิตและเสา ความมั่นคงที่ดีเยี่ยม
Øขั้นตอนการทำงานของอลูมิเนียมทำให้การควบคุมการเคลื่อนไหวตอบสนองอย่างรวดเร็วและยืดหยุ่น
Øขั้นตอนการทำงานที่มีพื้นผิวออกซิเดชั่นอย่างหนักป้องกันรอยขีดข่วน
Ø มาตรฐานพร้อมคู่มือเชิงเส้นที่แม่นยำ บอลสกรูบด และเซอร์โวมอเตอร์ AC ฯลฯ เพื่อให้มั่นใจในความแม่นยำและเสถียรภาพของระบบการเคลื่อนไหว
Ø ระบบควบคุมแบบรวม ฝังอยู่กับการควบคุมการเคลื่อนไหว และการควบคุมสัญญาณทั้งหมดเป็นการส่องสว่างและการอ่านสเกลเชิงเส้น ทำให้มั่นใจว่าประสิทธิภาพของเครื่องมีเสถียรภาพอย่างยิ่ง
◆ การกำหนดค่าประสิทธิภาพสูง
Ø XYZ การควบคุมอัตโนมัติ CNC สามแกนและการวางตำแหน่งที่แม่นยำ
Ø 0.1 um สเกลเชิงเส้นแก้วความแม่นยำสูงเพื่อความมั่นใจในความแม่นยำของตำแหน่งและความแม่นยำในการวัดของระบบ
Ø กล้องสีความละเอียดสูง GIGA เพื่อตอบสนองความต้องการในการสังเกตที่ชัดเจนและการวัดที่แม่นยำ
Ø เลนส์ซูมคลิกความละเอียดสูง 6.5 เท่า ต้องการการเพิ่มความแม่นยำสองเท่าและการแก้ไขพิกเซลเพียงครั้งเดียวเท่านั้น
Ø ด้วยพื้นผิวที่ตั้งโปรแกรมได้ 5 วงแหวน 8 ส่วน LED การส่องสว่างเย็นและการส่องสว่างแบบขนาน LED รูปทรงและการปรับแสงอัจฉริยะในตัว ทำให้สามารถควบคุมความสว่างโดยอัตโนมัติใน 8 ส่วนและตระหนักถึงการปรับความสว่าง 256 ระดับอย่างชาญฉลาด
◆ การขยายตัวที่ยืดหยุ่น
Øมีเซ็นเซอร์แบบไม่สัมผัสและระบบจับยึดแบบรวดเร็วหลายประเภทให้เลือก ซึ่งสามารถตอบสนองความต้องการการวัดที่แตกต่างจากลูกค้าที่แตกต่างกัน
Øไฟวงแหวน LED สีที่สามารถปรับเปลี่ยนได้มีในซีรีส์ ULTRA ซึ่งทำให้ซีรีส์มีความยืดหยุ่นและทรงพลังมากขึ้นสำหรับชิ้นส่วนต่างๆ ที่มีวัสดุหรือรูปร่างประเภทต่างๆ ให้การประยุกต์ใช้งานการวัดที่ทรงพลังยิ่งขึ้น
Øด้วยความสามารถในการขยายที่ยืดหยุ่นของซีรีส์ ULTRA ทำให้สามารถใช้งานร่วมกับหัววัดแบบสัมผัส เซนเซอร์ตรวจวัดแบบไม่สัมผัส และแขนหุ่นยนต์ ซึ่งช่วยเพิ่มประสิทธิภาพการวัดได้อย่างมาก
บทนำฟังก์ชั่น
- ซอฟต์แวร์สามารถระบุเส้น วงกลม เช่น องค์ประกอบ และวัดได้โดยอัตโนมัติ
- ซอฟต์แวร์นี้มีฟังก์ชันการประมวลผลอัจฉริยะ เช่น คำเตือนสีแดงเกินพิกัด การหยุดชั่วคราวเกินพิกัด การหยุดความล้มเหลวในการวัด การวัดด้วยตนเอง การดำเนินการข้าม การดำเนินการบังคับ ฯลฯ
- ซอฟต์แวร์นี้มีฟังก์ชันการตั้งค่าเบรกพอยต์ ซึ่งสามารถรับรู้ถึงการสลับอัจฉริยะระหว่างการวัดด้วยตนเองและการวัดอัตโนมัติ
- ฟังก์ชั่นการวัดด้วยเลเซอร์อันทรงพลังสามารถตระหนักถึงปัญหาต่างๆ ได้อย่างง่ายดาย เช่น การวัดความเรียบความเร็วสูง การชนเล็กๆ จุดเว้า มุม V และการสแกนพื้นผิวโค้งที่มีความแม่นยำสูง
- ซอฟต์แวร์นี้มีฟังก์ชันบ่งชี้การลดแสงเสริมเพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากความเข้มของแสง และปรับปรุงความแม่นยำและประสิทธิภาพของเครื่องทดสอบ
พารามิเตอร์
| แบบอย่าง |
อัลตร้า 300 |
อัลตร้า 400 |
อัลตร้า500 |
อัลตร้า 600 |
|
|
การเดินทางแกน X / Y (มม.) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
การเดินทางในแกน Z |
200 มม. (สามารถยกได้ตามความต้องการของลูกค้า) |
||||
|
สเกลเชิงเส้นแกน X / Y / Z-3 |
ความละเอียดสเกลเชิงเส้นแก้ว: 0.1um |
||||
|
โหมดการนำทาง |
คู่มือเชิงเส้นที่มีความแม่นยำ, คู่มือแถบเลื่อนคู่แบบรางคู่ |
||||
|
โหมดการทำงาน |
ตัวควบคุมจอยสติ๊ก, การทำงานของเมาส์, โปรแกรมตรวจจับอัตโนมัติ |
||||
|
ความแม่นยำ |
แกน XYZ: ≤2.5+L/200um |
||||
|
การทำซ้ำ |
±2.5um |
||||
|
ระบบวิดีโอ |
ซีซีดี |
กล้อง CCD สีความละเอียดสูง 1/3" |
|||
|
เลนส์ |
6.5X คลิกเลนส์ซูมต่อไป; การขยายแสง: 0.7X-4.5X; การขยายวิดีโอ: 26X ~ 172X (จอภาพ 21.5 ") |
||||
|
ระบบส่องสว่าง |
คอนทัวร์ |
ไฟส่องสว่างแบบ LED รูปทรงขนาน |
|||
|
พื้นผิว |
0 ~ 255 การส่องสว่างพื้นผิว LED 5 วง 8 ส่วนแบบปรับได้แบบ Stepless |
||||
|
กำลังขยาย |
0.7X~4.5X |
||||
|
ซอฟต์แวร์การวัด |
ซอฟต์แวร์การวัดอัตโนมัติเต็มรูปแบบ UNIMETRO 2D |
||||
|
กำลังรับน้ำหนัก |
±2.5um |
||||
|
สภาพแวดล้อมในการทำงาน |
25กก |
||||
|
พาวเวอร์ซัพพลาย |
อุณหภูมิ 20°C±2°C, ช่วงความชื้น <2°C/ชม., ความชื้น 30~80%, การสั่นสะเทือน <0.002g, <15Hz |
||||
|
มิติข้อมูล (กว้าง * ลึก * สูง) (มม.) |
220V/50Hz/10A |
||||
|
มิติข้อมูล (กว้าง * ลึก * สูง) (มม.) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1,050*1280*1700 |
|
|
น้ำหนักสุทธิ (กก.) |
380 |
450 |
600 |
800 |
|
* L คือการวัดความยาว (มม.) ความแม่นยำทางกลของแกน Z และความแม่นยำในการโฟกัสสัมพันธ์กับพื้นผิวของชิ้นงาน
* กำลังขยายเป็นค่าโดยประมาณ ซึ่งสัมพันธ์กับขนาดของจอภาพและความละเอียด
* มุมมอง(มม.) = (แนวทแยง*แนวนอน*แนวตั้ง)
* สามารถเลือกวัตถุประสงค์ 0.5X หรือ 2X ได้ และรองรับการขยายภาพ: 13X~86X หรือ 52X~344X
