| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | เรนเจอร์ 600 |
| Minimum Order Quantity: | 1 |
| ราคา: | Discussible |
| Packaging Details: | Wood case |
| Delivery Time: | 10 work days |
| Payment Terms: | T/T |
| สามารถในการผลิต: | 20 ต่อเดือน |
| ชื่อผลิตภัณฑ์: | Ranger 600 Stable เครื่องตรวจสอบเครื่องมือด้วยตนเองสำหรับเครื่องมือตัด | การเดินทางแกน X: | 80mm |
|---|---|---|---|
| การเดินทางแกน Y: | 60mm | แกน Z Travel: | 60mm |
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด: | 20mm | ความยาวสูงสุดของเครื่องมือ: | 200mm |
| ระยะการทำงาน: | 90mm | ||
| แสงสูง: | เครื่องตรวจสอบเครื่องมือด้วยมือ Ranger 600,เครื่องตรวจสอบเครื่องมือด้วยมือ,ระบบตรวจสอบเครื่องมือตัด Ranger 600 |
||

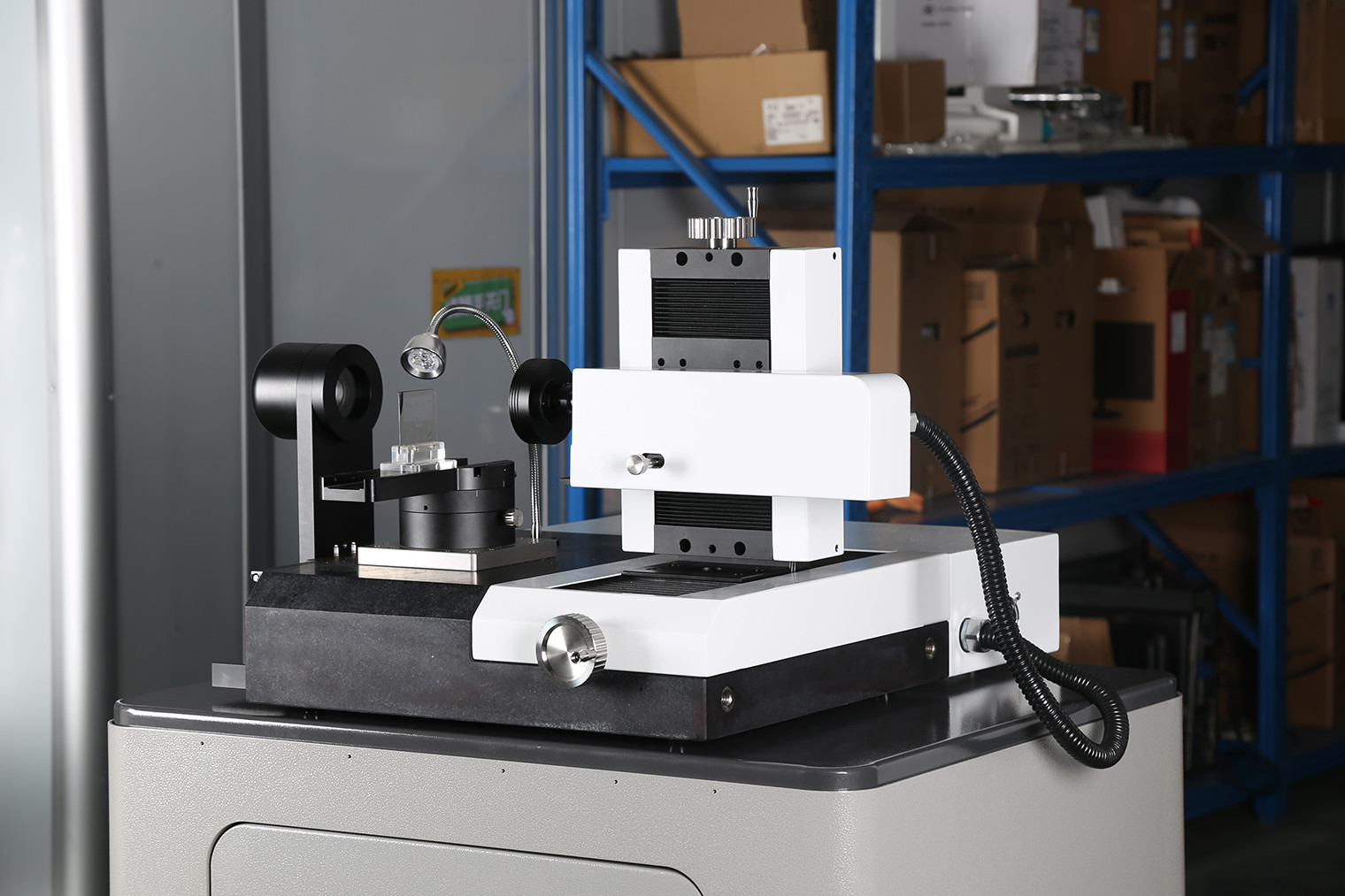

เครื่องตรวจสอบเครื่องมือ UNIMETRO RANGER600 เป็นเครื่องวัดอเนกประสงค์สำหรับการฝึกซ้อม หัวกัด เคาน์เตอร์ และอ่างเคาน์เตอร์ภายใต้ระบบไฟส่องสว่างแบบยืดหยุ่นด้วยการออกแบบที่กะทัดรัดและความเสถียรที่ยอดเยี่ยม ทำให้ RANGER600 ใช้งานได้ในห้องมาตรวิทยา รับการตรวจสอบ หรือในการผลิตโดยตรง
พารามิเตอร์
| ชื่อผลิตภัณฑ์ |
เครื่องตรวจสอบเครื่องมืออเนกประสงค์สำหรับเครื่องมือตัดรูปทรงต่างๆ |
|||||
| แบบอย่าง |
เรนเจอร์ 600 |
|||||
| การเดินทางแกน X |
80mm |
|||||
| การเดินทางแกน Y |
60mm |
|||||
| ช่วงการวัดแกน Z |
60mm |
|||||
| เส้นผ่าศูนย์กลางเครื่องมือสูงสุด |
20 มม. (อุปกรณ์เสริม 30 มม.) |
|||||
| ความยาวสูงสุดของเครื่องมือ |
200 มม. (อุปกรณ์เสริม 350 มม.) |
|||||
| ระยะการทำงาน |
90mm |
|||||
|
เลนส์ |
เลนส์ซูมเว้าแหว่ง 0.7X-4.5X |
|||||
|
กล้อง |
กล้อง 5MP HD |
|||||
|
ความละเอียดระดับเชิงเส้น |
0.1um |
|||||
|
กำลังขยาย |
12.6X-79.2X/25.2X-158.4X (อุปกรณ์เสริม) |
|||||
|
ขอบเขตการมองเห็น |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (อุปกรณ์เสริม) |
|||||
|
ความแม่นยำ |
X ~ Y, (2.5 + L / 100)μm , L คือความยาวที่วัดได้ |
|||||
|
พีซี |
ระบบปฏิบัติการ Windows 10 พร้อมจอ LCD 24" |
|||||
|
ระบบไฟส่องสว่าง |
ไฟวงแหวน LED 8 ส่วน แสงรูปร่าง และไฟเสริมที่ยืดหยุ่น ซอฟต์แวร์ทั้งหมดควบคุมและตั้งโปรแกรมได้ |
|||||
|
รูปแบบการป้อนข้อมูล |
ไฟล์ DXF |
|||||
|
รูปแบบเอาต์พุต |
EXCEL, DXF |
|||||
คุณสมบัติ
1. การออกแบบขั้นสูง
﹥การออกแบบตามหลักสรีรศาสตร์และโครงสร้างที่มั่นคง
﹥การจับภาพและการแสดงภาพแบบ HD นอกจากนี้ยังสามารถเลือกระดับการขยายด้วยกล้องจุลทรรศน์
﹥บล็อก V ที่เสถียรและแม่นยำสำหรับการจับและจัดตำแหน่งเครื่องมือที่ง่ายดาย
﹥มุมการวัดทางกลคงที่ที่ 0 องศาและ 90 องศามีอยู่ในแท่นหมุน
﹥ตัวเข้ารหัสความแม่นยำสูงถูกฝังอยู่ในโต๊ะหมุน ให้ตำแหน่งมุมที่แม่นยำสำหรับผู้ใช้
﹥ไฟวงแหวน LED แบบตั้งโปรแกรมได้หลายส่วนสำหรับการส่องสว่างที่พื้นผิว รวมถึงแสงเส้นขอบและไฟเสริมมุมอิสระสำหรับคุณสมบัติมาตรฐาน
﹥ซอฟต์แวร์การวัด SMARTOOL มีฟังก์ชันการวัดเฉพาะสำหรับเครื่องมือตัด
﹥การตรวจจับขอบอัตโนมัติ การวัดมุมอย่างรวดเร็วด้วยเส้นเล็ง ฟังก์ชันการเปรียบเทียบองค์ประกอบ CAD พร้อมใช้งาน
2. การวัดหลายมุม
สำหรับตำแหน่งมุมเครื่องมือที่รวดเร็วและแม่นยำยิ่งขึ้นในระหว่างกระบวนการวัด โต๊ะหมุนของ RANGER600 มีมุมคงที่เชิงกล 2 มุม คือ 0 องศาและ 90 องศาที่ตำแหน่ง 0 องศา ผู้ใช้สามารถวัด Tool End, Tool End - Center shaft, Tool End - front angle ฯลฯ และตำแหน่ง 90 องศาใช้ได้กับ Helix angle, Axial Front angle, First Rear angle, Second Rear angle and Tilting มุมขอบ ฯลฯ
ข้อมูล บริษัท
ลูกค้า&ตัวแทนของเรา
| คำถามที่พบบ่อย |
|---|
| Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่? |
| A1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดใน 24 ชั่วโมง |
| Q2: บริษัท ของคุณส่วนใหญ่อยู่ในอะไร? |
| A2: เราส่วนใหญ่ผลิตเครื่องวัดวิชันซิสเต็ม, เครื่องวัดพิกัด, CMM & VMM fixturesetc |
| Q3: วิธีการเลือกข้อกำหนดที่เหมาะสม? |
| A3: ตราบใดที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีข้อกำหนดเฉพาะที่เหมาะสม |
| Q4: คุณยอมรับบริการที่กำหนดเองหรือไม่? |
| A4: แน่ใจนะ!เราไม่เพียงแต่จัดหาเครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย |
| Q5: ระยะเวลาการรับประกันของคุณคืออะไร? |
| A5: ระยะเวลาการรับประกันสินค้าของเราคือ 1 ปีคุณภาพของผลิตภัณฑ์ของเรามีเสถียรภาพมากและเรามี ดีขึ้นมากในบางส่วนที่แตกหักได้คุณสามารถมั่นใจได้ในคุณภาพผลิตภัณฑ์ของเรา |
