เครื่องวัดภาพ LCD 24 นิ้ว

เครื่องมือกัด ระบบตรวจสอบ เครื่องมือ ระบบการวัดวิดีโอ เครื่องวัดวิชันซิสเต็ม

เครื่องวัดด้วยภาพพร้อมจอ LCD ขนาด 24 นิ้ว มีตัวเลือกขนาดต่างๆ

การประยุกต์ใช้ผลิตภัณฑ์

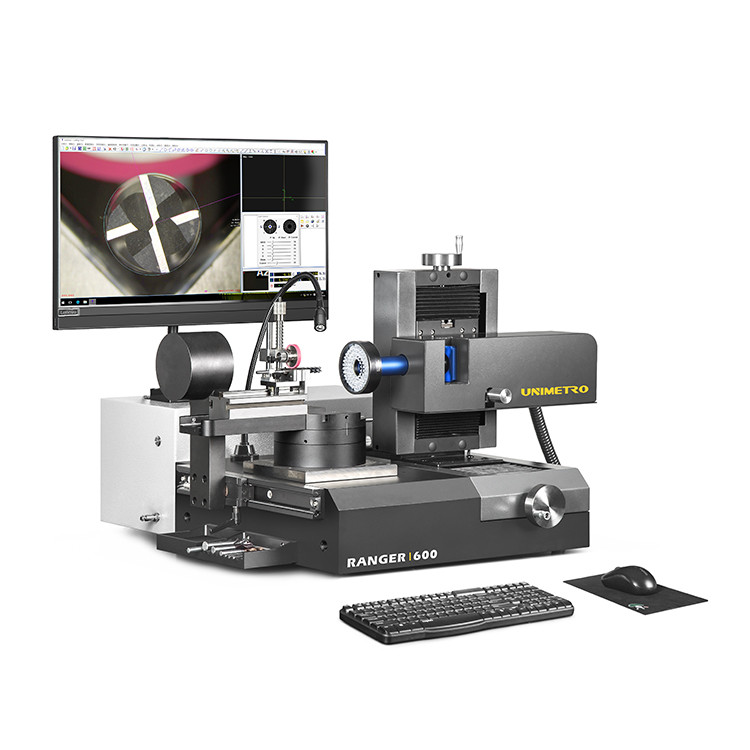

ระบบตรวจสอบเครื่องมือ UNIMETRO RANGER600 เป็นเครื่องวัดอเนกประสงค์สำหรับสว่าน หัวกัด เครื่องเคาน์เตอร์และเคาเตอร์ซิงค์ภายใต้ระบบไฟส่องสว่างแบบยืดหยุ่น ด้วยการออกแบบที่กะทัดรัดและความเสถียรสูง ทำให้ RANGER600 สามารถใช้งานในห้องมาตรวิทยา การรับการตรวจสอบ หรือในการผลิตโดยตรง ระบบตรวจสอบเครื่องมือ RANGER600 ได้รับการกำหนดค่าด้วยซอฟต์แวร์การวัดอเนกประสงค์ SMARTOOL ซึ่งทำให้เป็นเครื่องมือที่ดีที่สุดสำหรับเครื่องมือตัดโลหะทุกประเภท เริ่มต้นจากการตรวจสอบเกณฑ์เดียวอย่างรวดเร็ว เช่น โครงร่างหรือมุมด้านนอก ไปจนถึงการควบคุมรูปทรงเครื่องมือพิเศษอย่างสมบูรณ์ ผู้ใช้สามารถบรรลุกระบวนการวัด PUT-MEASURE-ANALYSE ด้วย RANGER600 ได้อย่างง่ายดาย

การออกแบบขั้นสูง

--การออกแบบตามหลักสรีรศาสตร์และโครงสร้างที่มั่นคง
-- การจับภาพและการแสดงผลแบบ HD รวมถึงระดับการขยายด้วยกล้องจุลทรรศน์ก็เป็นทางเลือก
--บล็อก V ที่มั่นคงและแม่นยำเพื่อการยึดและจัดตำแหน่งเครื่องมือที่ง่ายดาย
- มีมุมการวัดคงที่ทางกล 0 องศาและ 90 องศาบนแท่นหมุน
--ตัวเข้ารหัสความแม่นยำสูงถูกฝังอยู่ในโต๊ะหมุน ให้ตำแหน่งมุมที่แม่นยำสำหรับผู้ใช้

--ไฟวงแหวน LED ที่ตั้งโปรแกรมได้หลายส่วนเพื่อการส่องสว่างบนพื้นผิว รวมถึงแสงรูปทรงและไฟเสริมมุมฟรีสำหรับคุณสมบัติมาตรฐาน
--ซอฟต์แวร์การวัด SMARTOOL มีฟังก์ชันการวัดเฉพาะสำหรับเครื่องมือตัด
--การตรวจจับขอบอัตโนมัติ การวัดมุมที่รวดเร็วด้วยเรติเคิล มีฟังก์ชันการเปรียบเทียบองค์ประกอบ CAD
--การวัดผลลัพธ์ที่รวดเร็วไปยังรายงานไฟล์ EXCEL หรือไฟล์ CAD
--ระบบพีซี ALL-IN-ONE ทำให้เครื่องมีเสถียรภาพมากขึ้น

ข้อมูลจำเพาะ

การวัดหลายมุม

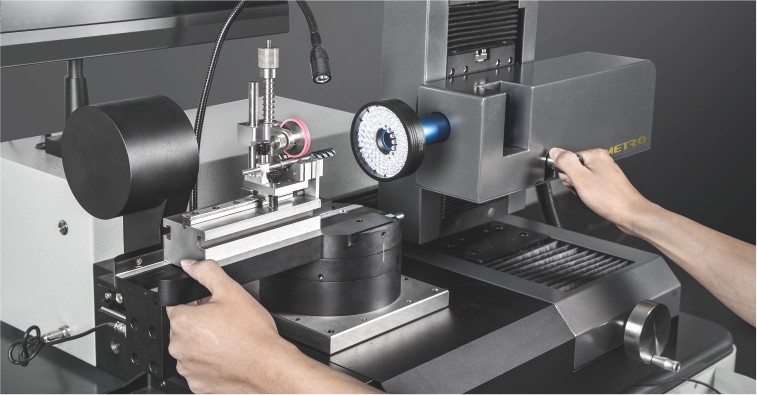

เพื่อให้ตำแหน่งมุมเครื่องมือรวดเร็วและแม่นยำยิ่งขึ้นในระหว่างกระบวนการวัด โต๊ะหมุนของ RANGER600 มีมุมคงที่เชิงกล 2 มุม คือ 0 องศาและ 90 องศา ที่ตำแหน่ง 0 องศา ผู้ใช้สามารถวัดปลายเครื่องมือ ปลายเครื่องมือ - เพลากลาง ปลายเครื่องมือ - มุมด้านหน้า ฯลฯ และมีตำแหน่ง 90 องศาสำหรับมุมเกลียว มุมด้านหน้าตามแนวแกน มุมด้านหลังแรก มุมด้านหลังที่สอง และมุมเอียงขอบ ฯลฯ
หากต้องการตำแหน่งมุมอื่น ผู้ใช้ยังสามารถใช้ตัวเข้ารหัสที่แม่นยำซึ่งฝังอยู่ในโต๊ะหมุนเพื่อให้ได้ การอ่านมุมจะแสดงอยู่ในซอฟต์แวร์

                     0 องศา 45 องศา 90 องศา

อุปกรณ์มาตรฐาน

ไฟเสริมมุมฟรี

มีไฟเพิ่มเติมแบบหรี่แสงได้บนแขนที่ยืดหยุ่น ซึ่งช่วยให้ผู้ใช้ได้รับรูปภาพที่ปรับปรุงในท้องถิ่น

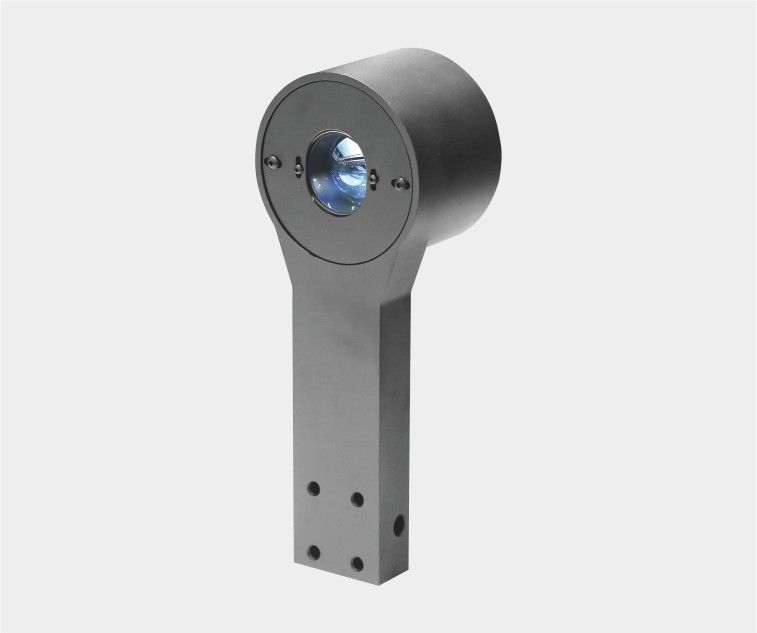

โมดูลไฟรูปทรงโค้งมน

RANGER600 ประกอบด้วยโมดูลไฟ LED รูปทรงเส้นทางแสงแบบขนาน ซึ่งสามารถเคลื่อนที่ไปตามทิศทางแกน X ช่วยให้ผู้ใช้ได้ภาพที่ดีที่สุดและขอบที่คมชัดของมุมมองของวัตถุเมื่อทำการวัดรูปร่างของเครื่องมือ

โต๊ะฐาน

โต๊ะทำงานแบบตั้งพื้นที่มั่นคงพร้อมพื้นที่เก็บของที่ใช้งานได้จริงและเปิดโล่งสำหรับจัดเก็บวัสดุและเครื่องมือ

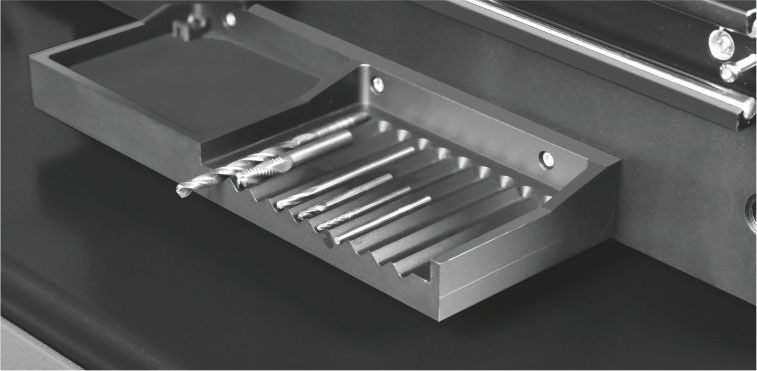

ที่ใส่เครื่องมือ

ที่วางเครื่องมือแบบหลายส่วนฝังอยู่ที่ด้านข้างของเครื่องจักร ผู้ใช้สามารถถือเครื่องมือทั้งหมดเพื่อเตรียมการเพื่อไม่ให้เกิดความสับสน

ซอฟต์แวร์การวัด SMARTOOL


โซลูชันการวัดเครื่องมือตัดชั้นนำ

ซอฟต์แวร์การวัดเครื่องมือตัด SMARTOOL ได้รับการพัฒนาโดยใช้เทคโนโลยีการวัดแบบออปติกและดิจิทัลที่มีความแม่นยำสูง ซึ่งใช้งานง่ายและใช้งานง่าย และมีอัลกอริธึมการวัดและประเมินผลมากมายสำหรับเครื่องมือที่ผลิตหรือลับคมในธุรกิจเจียรโดยเฉพาะ

มุมมองที่คมชัดและมีคอนทราสต์สูงในทุกการขยาย กำลังขยายทั้งหมดได้รับการปรับเทียบแล้ว
ระดับการซูมที่สูงช่วยให้สามารถวิเคราะห์รายละเอียดพื้นผิวที่เล็กที่สุดหรือการตรวจสอบเครื่องมือขนาดเล็กได้
อินเทอร์เฟซซอฟต์แวร์ที่ใช้งานง่ายและใช้งานง่าย เพื่อการวัดที่รวดเร็วและง่ายดาย ปุ่มฟังก์ชันและแผงการทำงานทั้งหมดเป็นแบบกราฟิก และฟังก์ชันการตรวจจับขอบอัตโนมัติช่วยขจัดความแตกต่างของผลลัพธ์การวัดของผู้ปฏิบัติงานที่แตกต่างกัน
สลับฟรีระหว่างมุมมองภาพ obiect และมุมมองเส้นโค้งแบบเรียลไทม์ ผู้ใช้สามารถรับการสังเกตและวัดขอบสูงสุดของเครื่องมือในระหว่างกระบวนการหมุนไดนามิก กระบวนการสอบเทียบขั้นสูงและการชดเชย - ซอฟต์แวร์ SMARTOOL มีฟังก์ชันการสอบเทียบและการชดเชยขั้นสูง ซึ่งเพิ่มความแม่นยำในการวัดได้อย่างมาก

คุณสมบัติเด่น

ใช้งานง่าย

การแสดงภาพความละเอียดสูงและอินเทอร์เฟซการทำงานแบบกราฟิก ปุ่มฟังก์ชั่นและแผงควบคุมทั้งหมดจะแสดงบนหน้าต่างซอฟต์แวร์

มุมมองเส้นโค้งแบบเรียลไทม์แบบไดนามิก

ซอฟต์แวร์นี้นำเสนอมุมมองเส้นโค้งการตรวจจับขอบแบบเรียลไทม์ ทำให้การวิเคราะห์ขอบและการวัดทำได้ง่ายและชัดเจนยิ่งขึ้น ผู้ใช้สามารถสลับไปใช้โหมดมุมมองโค้งได้ตลอดเวลาในระหว่างกระบวนการวัด

การวัดมุมที่รวดเร็วด้วยเรติคัล

เส้นเล็งที่แสดงในพื้นที่ภาพของซอฟต์แวร์ SMARTOOL สามารถหมุนได้อย่างอิสระและสามารถแสดงมุมได้ ผู้ใช้สามารถวัดมุมได้อย่างรวดเร็วได้อย่างง่ายดายโดยใช้เรติคอลเพื่อเปรียบเทียบขอบ

การเปรียบเทียบ CAD

ซอฟต์แวร์การวัด SMARTOOL รองรับฟังก์ชันการเปรียบเทียบ CAD ผู้ใช้สามารถป้อนแบบ CAD ของเครื่องมือลงในซอฟต์แวร์ได้โดยตรงเพื่อใช้อ้างอิง และเปรียบเทียบภาพจริงกับแบบร่างเพื่อประเมินรูปทรงของเครื่องมือตัด

การวัดความสามารถ

การวัดความสามารถ

มุมเกลียว มุมหน้าตามแนวแกน มุมหลังแรก

มุมด้านหลังที่สอง มุมเอียงขอบ

ปลายเครื่องมือ ปลายเครื่องมือ - ปลายเครื่องมือเพลากลาง - มุมด้านหน้า

มุมหลังอันแรก มุมหลังอันที่สอง
