| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| หมายเลขรุ่น: | เขา |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 30 วันทำงาน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 1 ต่อเดือน |
| การเดินทางของแกน Z: | 150มม | เลนส์ใกล้วัตถุ: | เลนส์ซูมแบบแมนนวล / เลนส์ซูมอัตโนมัติ 0.7-4.5X / เลนส์ Navitar สำหรับตัวเลือก |
|---|---|---|---|
| กำลังขยาย: | 33-195X | ช่องมองภาพ: | 8.1-1.3 |
| ความละเอียดในการวัด: | 1um / 0.5um / 0.25um / 0.1um สำหรับอุปกรณ์เสริม | ซอฟต์แวร์การวัด: | ซอฟต์แวร์การวัดคอมโพสิต Rational Vue 3D |
| การส่องสว่าง: | LED วงแหวน 8 ส่วนที่ตั้งโปรแกรมได้สำหรับไฟพื้นผิว, LED วงแหวน 40 ส่วนสำหรับอุปกรณ์เสริม, ไฟ LED รูปท | ||
| เน้น: | ระบบการวัดการมองเห็นโครงสำหรับตั้งสิ่งของอัตโนมัติ,ระบบการวัดการมองเห็นโครงสำหรับตั้งสิ่งของ 0.25 um,ระบบการวัดการมองเห็นโครงสำหรับตั้งสิ่งของ 3 มิติ |
||
คําอธิบายสินค้า

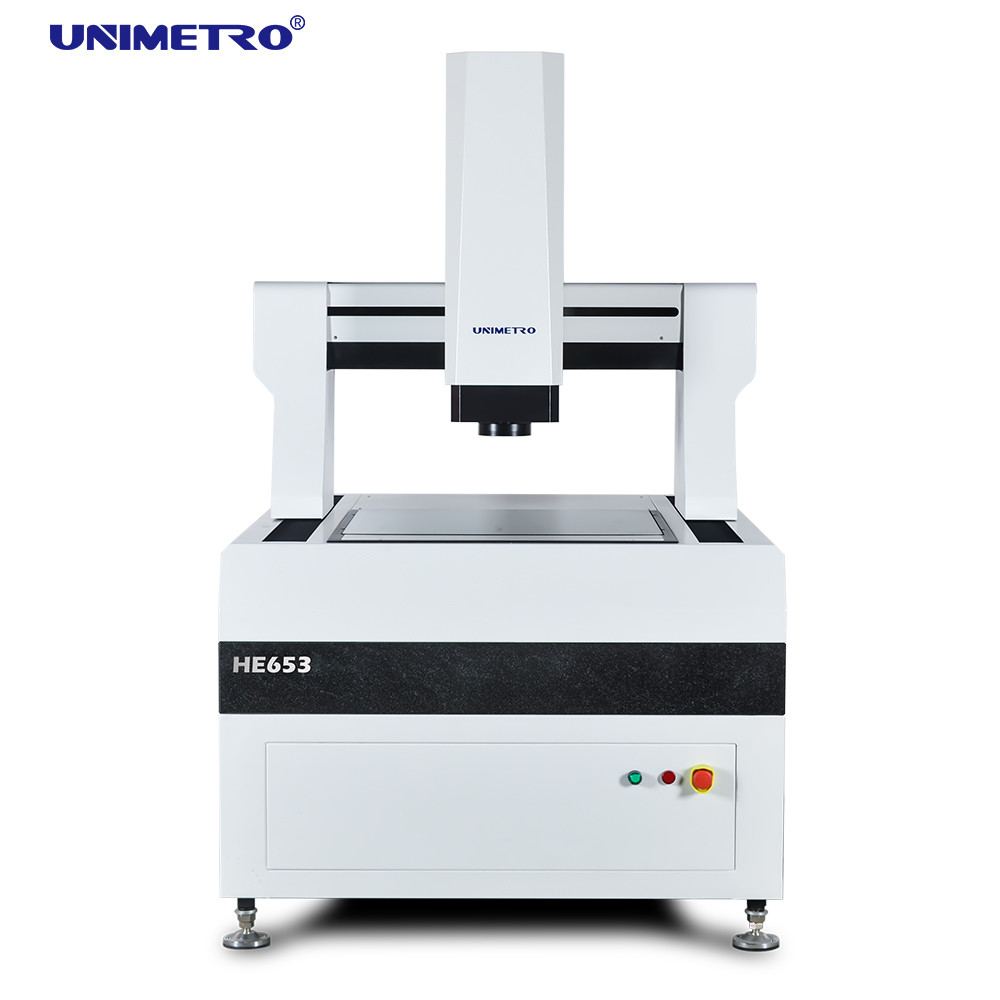

เครื่องวัดสายตาประเภท gantry แบบความแม่นยําสูง HE รวมความแม่นยําสูงและประสิทธิภาพสูง ให้การวัดความเร็วสูงสําหรับองค์ประกอบทางกณิตศาสตร์ของชิ้นส่วนที่แตกต่างกันซีรี่ย์ HE ถูกใช้อย่างแพร่หลายในอุตสาหกรรมและผลิตภัณฑ์ที่แตกต่างกัน, แลมเนตเคลือบทองแดง แก้วใหญ่ โมดูล LCD และวัสดุประกอบความร้อน เป็นต้น
การวิเคราะห์องค์ประกอบปลายถูกนํามาใช้ในกระบวนการออกแบบของซีรีส์ HE, รับประกันความแข็งแรงสูงและโครงสร้างกลแม่นยําฐานของเครื่องจักรใช้โครงสร้างชนิดสะพานเคลื่อนที่กรอบปิด, ที่เรียบง่ายและมีความสามารถในการบรรทุกสูงและการทํางานเคลื่อนที่ที่ดีที่สุด
ฐานเครื่องแกรนิตเกรด 000 มีความแข็งแกร่งสูง ทนต่อการกัดสนองและความมั่นคงสูง
ขั้นตอนการทํางานสามารถกําหนดได้ล่วงหน้าหลายผลิตภัณฑ์การแก้ไข fixturing, ยังมีหลายเลนส์การผสมผสานเป็นตัวเลือก, ตอบสนองความต้องการการวัดที่แตกต่างกันจากลูกค้าที่แตกต่างกัน
ระบบควบคุมการเคลื่อนไหววงจรปิดเต็ม ให้ความสามารถในการเคลื่อนไหวและการตั้งตําแหน่งที่ดีที่สุด
ด้วยการวิเคราะห์องค์ประกอบปลาย และแกรนิตเกรด 000 เราได้รับการออกแบบกรอบเครื่องที่สมเหตุสมผลและดีที่สุด ซึ่งรับประกันความแข็งแรงและความน่าเชื่อถือสูง
เครื่องวัดสายตาขนาดใหญ่ประสิทธิภาพสูงของ HE Series ใช้เครื่องควบคุมการเคลื่อนไหว UWC และมอเตอร์แรงปัดสูงความเร่งสูงและการตั้งตําแหน่งอย่างรวดเร็ว ให้ประสิทธิภาพสูงในกระบวนการวัด.
UWC กล่องแก้ไขเครื่องวัดสายตาขนาดใหญ่ มอเตอร์ให้เลือก

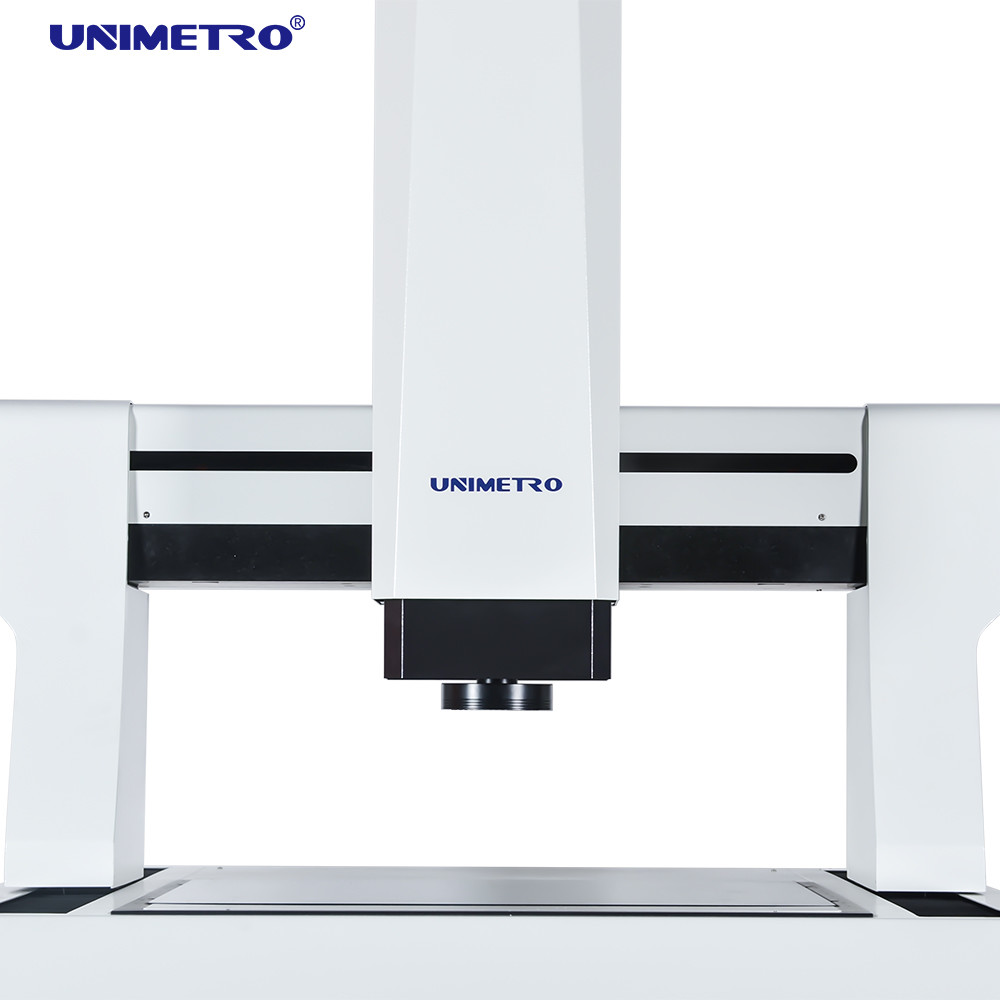

กรอบเครื่องมีโครงสร้าง gantry ขยับที่ให้ความมั่นคงโครงสร้างที่เรียบง่ายและฉลาดกับภาระที่สูงขึ้นและการเคลื่อนไหวที่ดีกว่าผลงาน
ภาพละเอียด
แกน X / Y ใช้วิธีการนําไลนเนอร์ที่แม่นยํา แกน Z ใช้รถไฟฟ้าขาข้ามที่มีประสิทธิภาพสูงกับกลุ่มขับเคลื่อนการหดของเยอรมันเดิม
รวมตารางเส้น Renishaw ด้วยความแม่นยําสูง ความมั่นคงและวงจรชีวิตยาว
ตามความต้องการของผู้ใช้งาน ระยะทํางานสามารถตั้งค่าก่อนกับหลายประเภทของผลิตภัณฑ์ให้ความยืดหยุ่นมากขึ้นกับผู้ใช้.
ด้วยโปรแกรม Rational-Vue ที่มีพลังงาน ผู้ใช้สามารถบรรลุโปรแกรมการวัดที่ซับซ้อนได้อย่างง่ายดาย.
ปริมาตร
| รุ่น |
HE 652 |

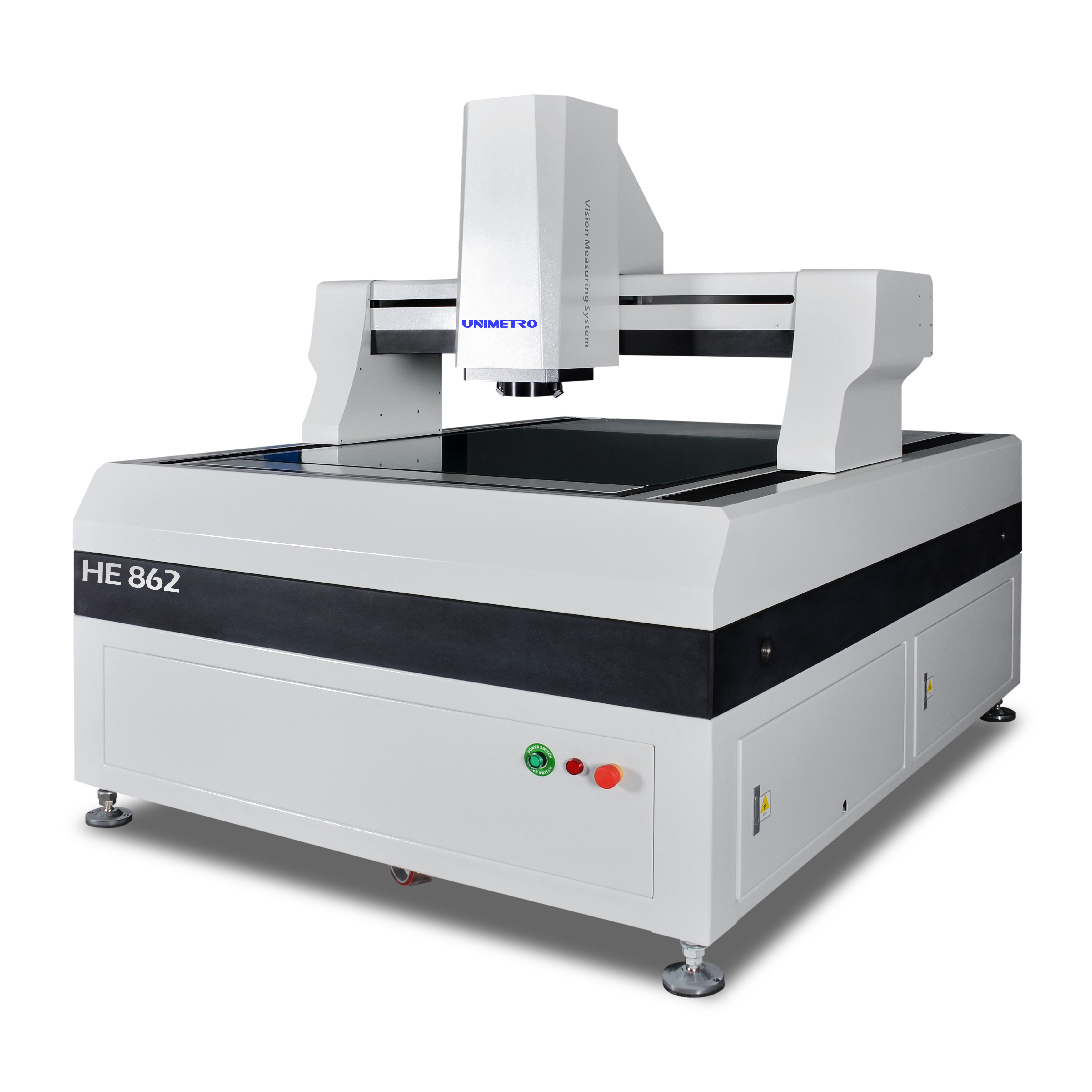

HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y การเดินทาง ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z-axis การเดินทาง ((มม) |
200 ((สามารถเพิ่มขึ้นตามความต้องการของลูกค้า) |
|||||
|
ความจุ |
ประมาณ 35 kg |
|||||
| ขนาด (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900 * 1480 * 1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| น้ําหนัก ((kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
การแก้ไข |
0.5μm ((0.1um สําหรับตัวเลือก) |
|||||
|
กล้อง |
กล้องดิจิตอล 2M HD GIGA |
|||||
|
เลนส์ซูม |
เลนส์ซูมอัตโนมัติมืออาชีพ การขยายเลนส์ซูม: 1 ~ 10X |
|||||
|
การขยายวีดีโอ |
18~195X (ตามรุ่นต่าง ๆ ของกล้องที่เลือก, การขยายของมันจะเปลี่ยนแปลง; การขยายจริงขึ้นอยู่กับข้อมูลที่วัด) |
|||||
|
FOV |
8.1~1.3mm (ตามแผนการจับคู่ที่แตกต่างกันของกล้องและเลนส์ สนามมองเห็นจะเปลี่ยนแปลงตามที่เหมาะสม และสนามมองเห็นที่แท้จริงจะขึ้นอยู่กับข้อมูลที่วัด) |
|||||
|
ความแม่นยํา* |
≤ (3+L/200) μm |
|||||
|
การส่องแสง |
โปรแกรม 5 แหวน 8 ส่วน LED การส่องแสงพื้นผิว (40 ส่วนวงแหวนแสง,แสง Co-axial,แสงวงแหวนหลายสีเคลื่อนไหวสําหรับตัวเลือก) |
|||||
การแก้ไขแบบเลือก
|
การส่องแสง:
|
เลนส์:
|
โซนสัมผัส:
|
เซ็นเซอร์เลเซอร์
|
|
4/8/40 ช่อง LED แสงวงแหวนพื้น
48 ส่วน 4 สี LED แสงวงแหวน ไฟ LED แหวนเคลื่อนไหว 4 สี |
เลนส์ซูมแบบมือ
เลนส์ซูมอัตโนมัติ เลนส์ซูมแบบมือที่มีกระแทกด้วยแสงโคเอ็กซี่ เลนส์ซูมอัตโนมัติด้วยแสงโคเอชเชียล |
ชุด Renishaw MCP
ความผิดพลาดการวัด <= 0.75μm เรนชาว PH6+TP20 ความผิดพลาดการวัด <= 0.35μm |
เครื่องตรวจจับเลเซอร์ KEYENCE
เซ็นเซอร์วัดแสงขาว |
