หัววัดเครื่องมือกล CNC พร้อมระยะการส่งข้อมูล 5 ม. เหมาะสำหรับ Machining Center

คำอธิบาย

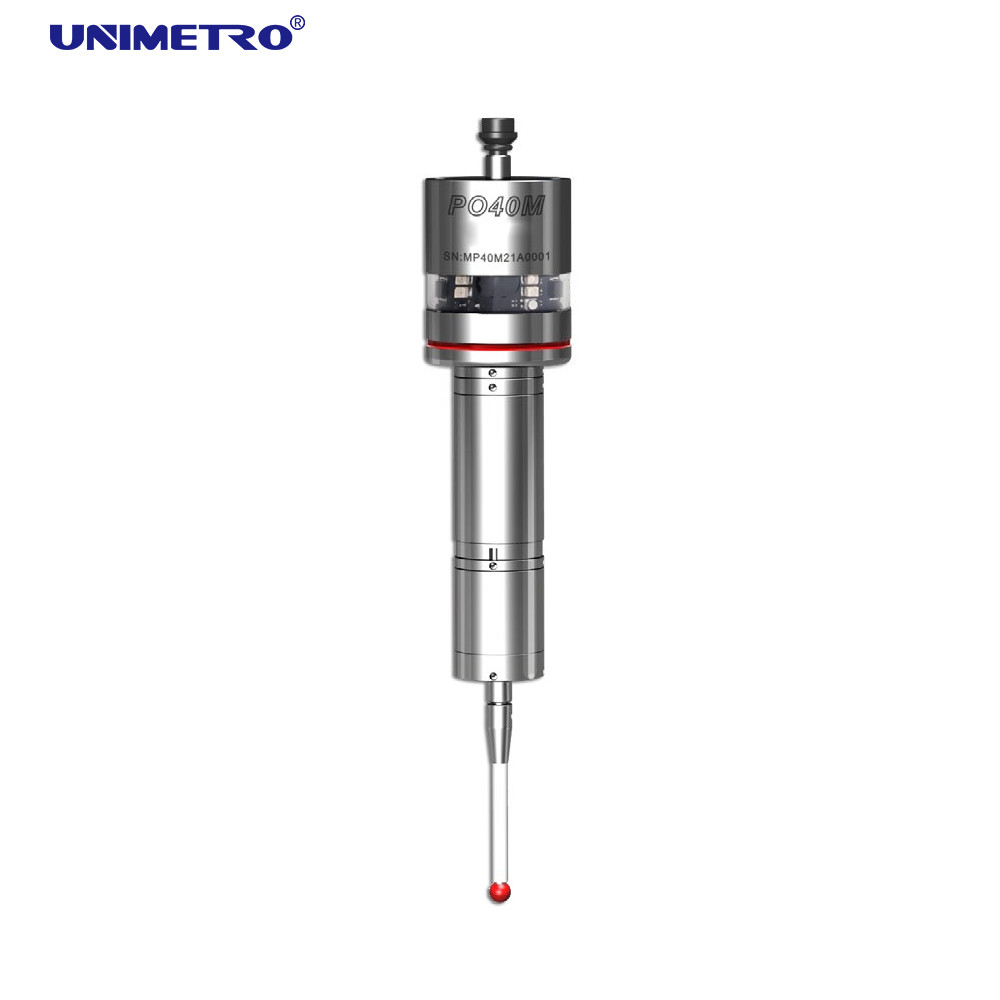

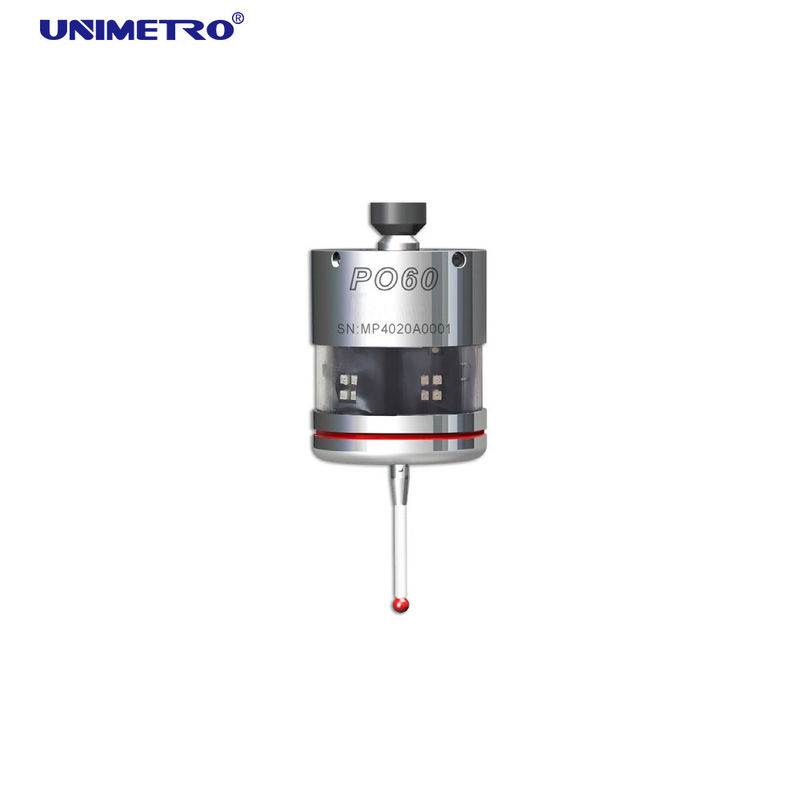

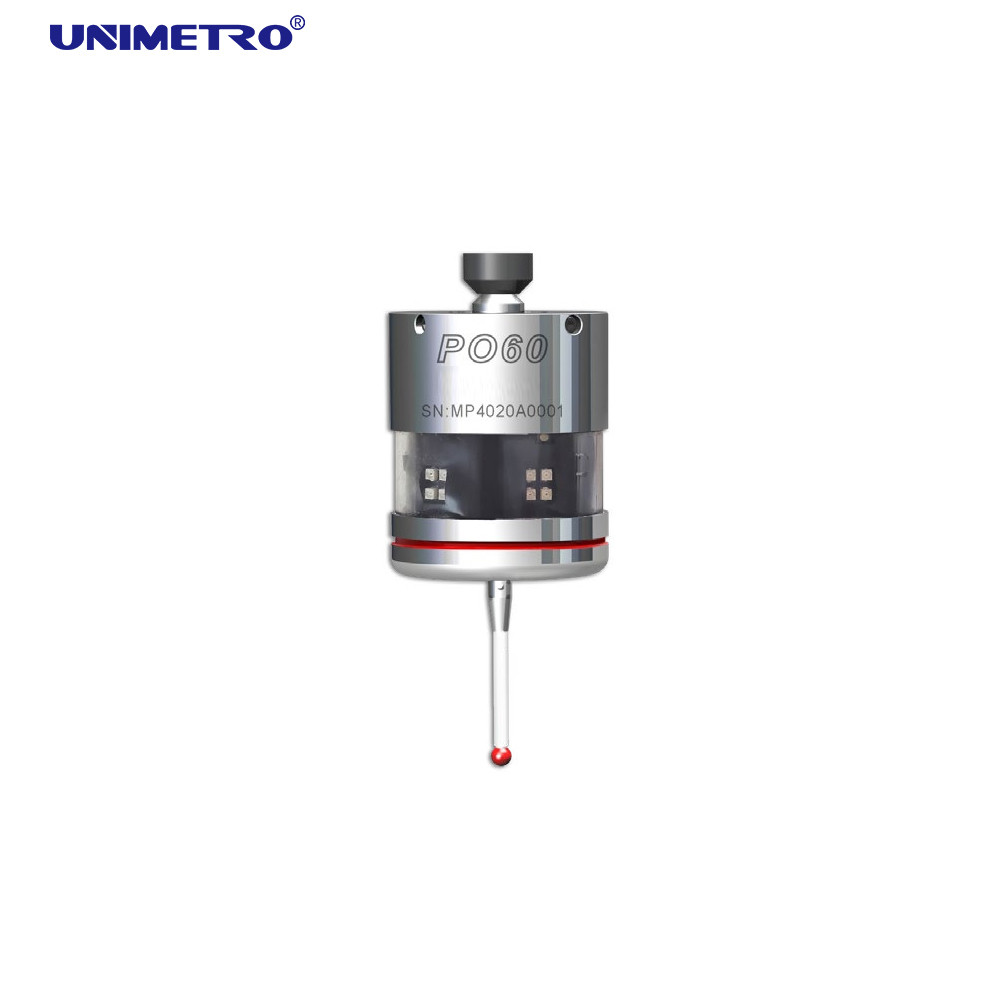

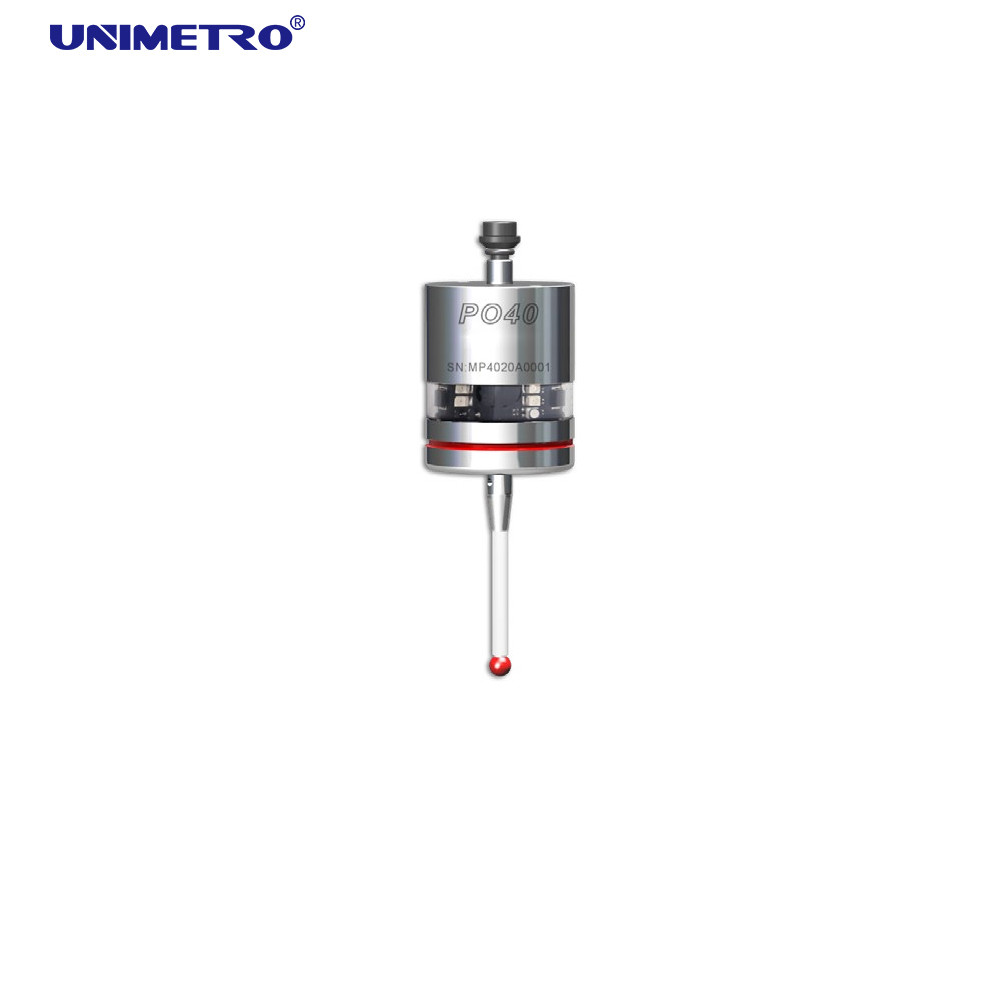

หัววัดเครื่องมือกล PO Series ใช้การออกแบบทริกเกอร์ 3 จุด ซึ่งเป็นโครงสร้างที่เสถียรที่สุดมีทริกเกอร์ยูนิตอยู่ภายในโพรบเมื่อสไตลัสเคลื่อนที่ในแนวรัศมีหรือตามแนวแกนด้วยแรงภายนอก ชุดไกปืนจะถูกกระตุ้นจากนั้นวงจรภายในโพรบจะส่งสัญญาณกระตุ้นไปยังเครื่องรับ และเครื่องรับส่งไปยังเครื่องมือกล ดังนั้นพิกัดปัจจุบันของแต่ละแกนของเครื่องมือกลจะถูกบันทึกโดยอัตโนมัติสุดท้ายผลการวัดจะถูกคำนวณตามบันทึกพิกัดของจุดที่เกี่ยวข้อง

ฟังก์ชั่น

ก่อนประมวลผล CNC ให้ค้นหาระบบพิกัดและจุดอ้างอิงของชิ้นงานโดยอัตโนมัติ
ในการประมวลผล CNC จะวัดขนาดคีย์และพิกัดที่เกี่ยวข้องโดยอัตโนมัติเพื่อพิจารณาว่าจำเป็นต้องมีการชดเชยหรือไม่
หลังจากประมวลผลด้วย CNC แล้ว ให้วัดขนาด รูปร่าง และตำแหน่งโดยอัตโนมัติเพื่อคัดเลือกผลิตภัณฑ์สำเร็จรูป

คุณสมบัติ

ความสามารถในการทำซ้ำสูง: การทำซ้ำทางเดียว∠1μm
เวลาสแตนด์บายนาน: นานถึง 6 เดือน
การออกแบบดูดซับพลังงานรอบทิศทาง: การออกแบบดูดซับพลังงานรอบทิศทาง 360° ซึ่งช่วยรองรับแกนหมุนในการกระแทกเมื่อเกิดอุบัติเหตุจากการทำงาน
การออกแบบกันน้ำ: IP67 สำหรับโพรบและตัวรับ
ไฟ LED อัจฉริยะ: แสดงสถานะการทำงานปัจจุบันของโพรบ

พารามิเตอร์

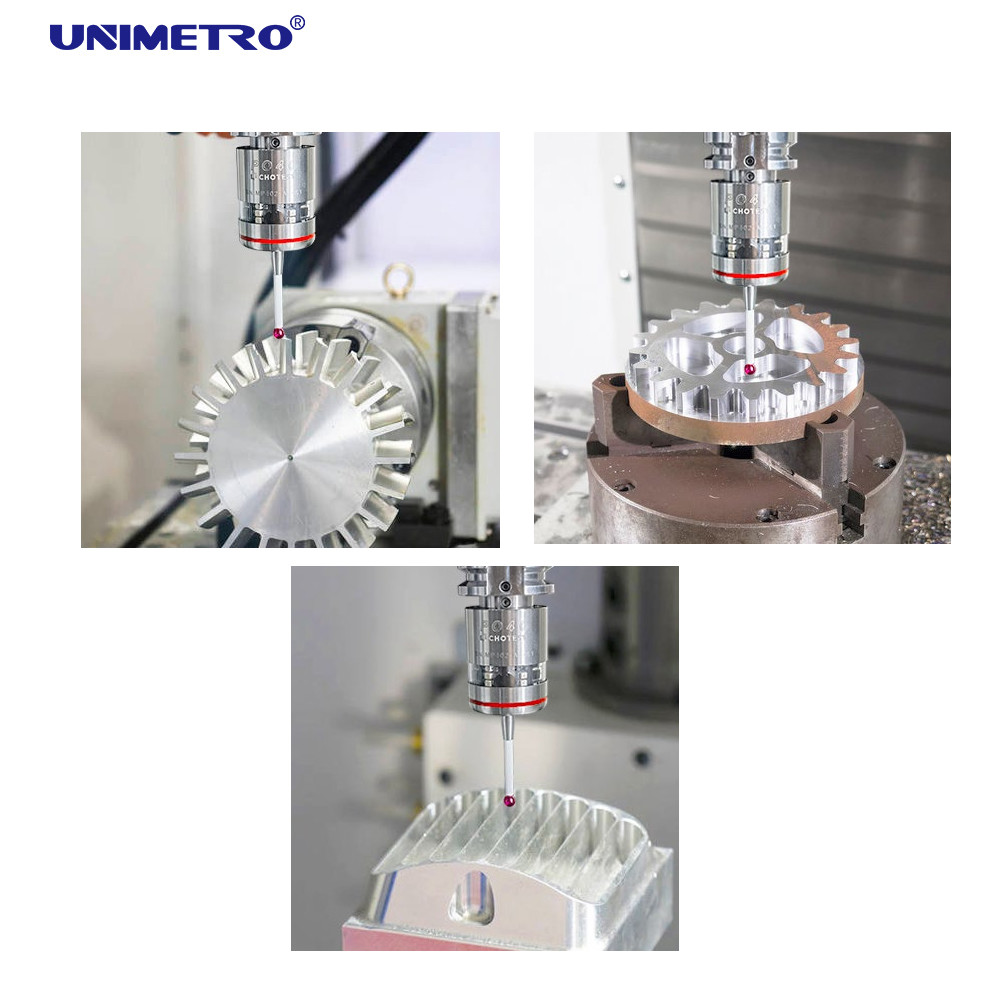

แอปพลิเคชั่น

การตั้งค่าพิกัด: กำหนดจุดอ้างของชิ้นงาน ระบบพิกัดของชิ้นงานที่ถูกต้อง
จัดตำแหน่งชิ้นงาน: ตรวจสอบว่าวางชิ้นงานได้ถูกต้องหรือไม่ และชิ้นงานมีการบิดเบี้ยวด้วยแรงจับยึดหรือไม่
การวัดขนาด: ความสูงของเวที ความยาว เส้นผ่านศูนย์กลาง
การวัดตำแหน่ง: ระยะหลุม ตั้งฉาก มุม ฯลฯ.
การวัดพื้นผิวโค้ง: รูปร่างใบมีด, พื้นผิวแม่พิมพ์, รูปร่างที่ซับซ้อน
การตรวจสอบหลังการประมวลผล: ค้นหาค่าความเผื่อเกิน แก้ไขการชดเชยเครื่องมือที่ถูกต้อง
ตรวจสอบว่าวางชิ้นงานแล้วหรือไม่
