| สถานที่กำเนิด: | มณฑลกวางตุ้งประเทศจีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | ฯพณฯ ซีรี่ส์ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องไม้ + แพคเกจสูญญากาศ |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
| แบบอย่าง: | ฯพณฯ ซีรี่ส์ | ชื่อผลิตภัณฑ์: | เครื่องวัดวิดีโอ CNC ประเภท CNC สำหรับการทดสอบชิ้นงานขนาดใหญ่ |
|---|---|---|---|
| การทำซ้ำได้: | 2.5um | ความแม่นยำ: | 2.5+L/200um |
| ความละเอียดระดับเชิงเส้น: | 0.1um | โหมดการวัด: | อัตโนมัติ |
| สนับสนุน: | OEM, ODM, ปรับแต่ง | แอพลิเคชันทิวทัศน์: | ห้องปฏิบัติการ/อุตสาหกรรม |
| การรับประกัน: | 12 เดือน | อุปกรณ์เสริม: | Renishaw Probe/ เลเซอร์โพรบ ฯลฯ |
| เน้น: | เครื่องวัดวิดีโอ Gantry Type,เครื่องวัดวิดีโอ 2.5um,เครื่องวัดวิดีโอ ODM |
||
ภาพรวมผลิตภัณฑ์

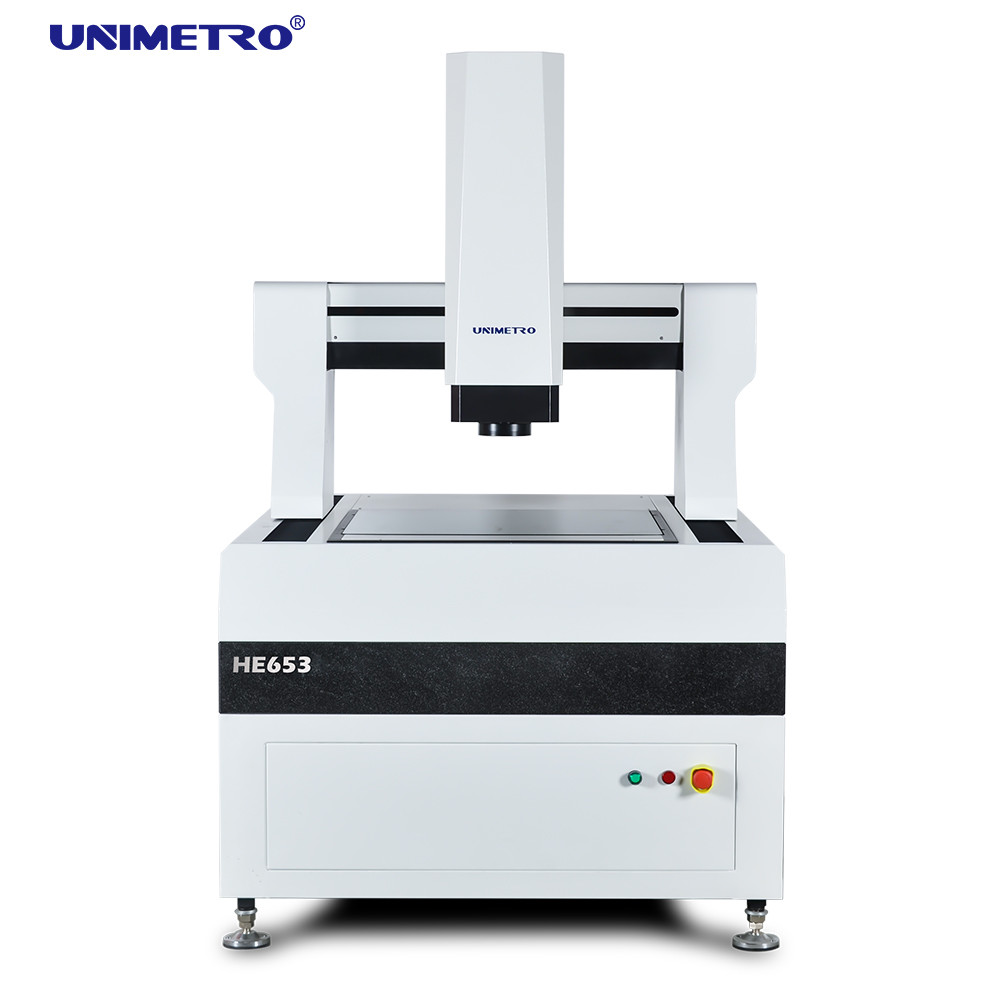

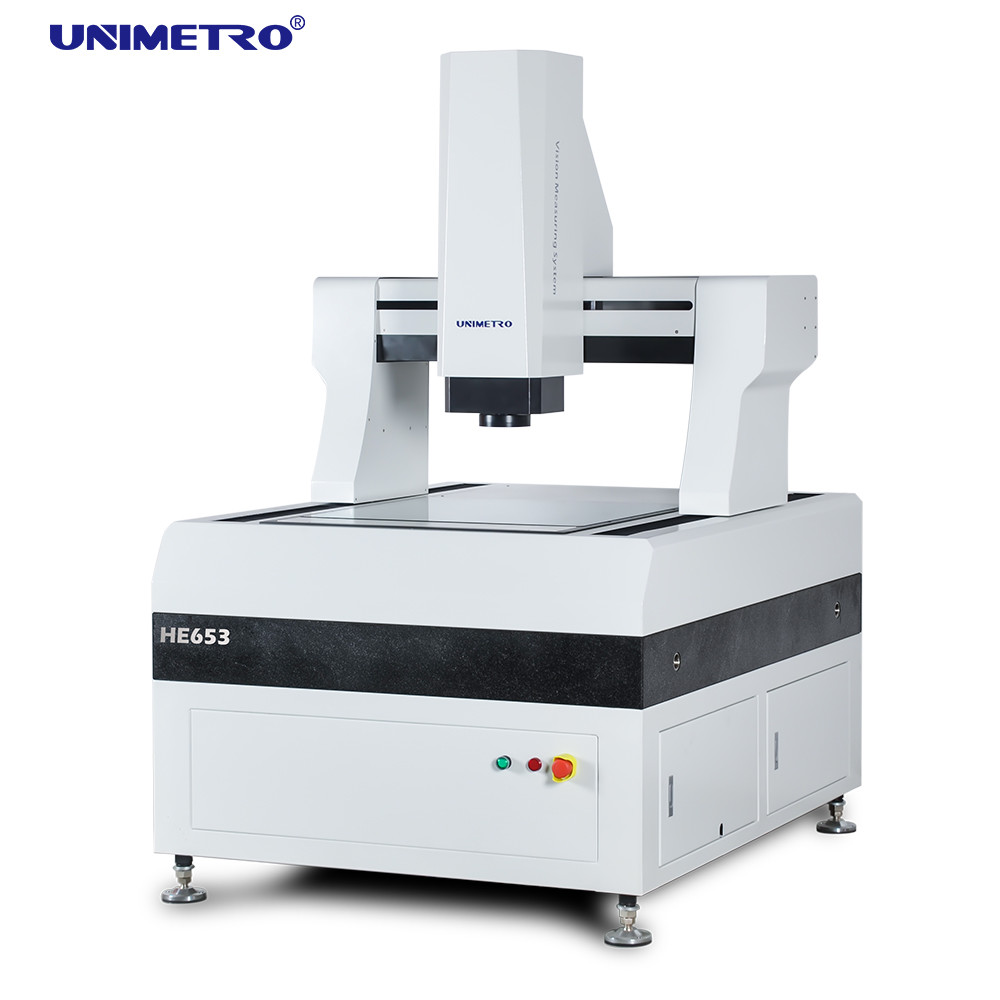

ระบบวัดวิสัยทัศน์อัตโนมัติแบบ Gantry Type ประสิทธิภาพสูงรุ่น HE ได้รับการออกแบบมาเป็นพิเศษสำหรับการวัดที่มีความแม่นยำสูงและขนาดใหญ่ โดยใช้โครงสร้างสะพานเคลื่อนที่แบบปิดสนิทเพื่อให้การวัดคงที่ ผสมผสานความแม่นยำสูงและประสิทธิภาพสูงเข้าด้วยกันอย่างเป็นระบบเพื่อตรวจจับพารามิเตอร์ทางเรขาคณิตของผลิตภัณฑ์ต่างๆ ได้อย่างมีประสิทธิภาพ ปัจจุบันส่วนใหญ่ใช้ในแผงวงจร PCB, แผ่นลามิเนตทองแดง, กระจกแบน, โมดูลคริสตัลเหลว, แม่พิมพ์มีด, วัสดุฉนวน, แผ่นโลหะแม่นยำและอื่นๆ
พารามิเตอร์
| รุ่น |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| ระยะการเดินทาง X,Y (มม.) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
ระยะการเดินทางแกน Z (มม.) |
200 (สามารถเพิ่มขึ้นได้ตามความต้องการของลูกค้า) |
|||||
|
ความสามารถในการรับน้ำหนัก |
ประมาณ 35 กก. |
|||||
| ขนาด (มม.) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| น้ำหนัก (กก.) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
ความละเอียด |
0.5μm (0.1um สำหรับตัวเลือก) |
|||||
|
กล้อง |
กล้องดิจิตอล 2M HD GIGA |
|||||
|
เลนส์ซูม |
เลนส์ซูมอัตโนมัติระดับมืออาชีพ กำลังขยายเลนส์ซูม: 1~10X |
|||||
|
กำลังขยายวิดีโอ |
18~195X (ขึ้นอยู่กับรุ่นต่างๆ ของกล้องที่เลือก กำลังขยายจะเปลี่ยนไป กำลังขยายจริงขึ้นอยู่กับข้อมูลที่วัดได้) |
|||||
|
FOV |
8.1~1.3 มม. (ขึ้นอยู่กับรูปแบบการจับคู่ที่แตกต่างกันของกล้องและเลนส์ ขอบเขตการมองเห็นจะเปลี่ยนไปตามนั้น และขอบเขตการมองเห็นจริงขึ้นอยู่กับข้อมูลที่วัดได้) |
|||||
|
ความแม่นยำ* |
≤ (3+L/200)μm |
|||||
|
การส่องสว่าง |
การส่องสว่างพื้นผิว LED 5 วงแหวน 8 ส่วนที่ตั้งโปรแกรมได้ (ไฟวงแหวน 40 ส่วน, ไฟ Co-axial, ไฟวงแหวนหลายสีแบบเคลื่อนย้ายได้สำหรับตัวเลือก) |
|||||
คุณสมบัติ
1) ใช้โครงสร้างสะพานเคลื่อนที่แบบเฟรมปิดทั้งหมด ชิ้นงานวัดถูกตรึงไว้ ความสามารถในการรับน้ำหนักมีขนาดใหญ่ และประสิทธิภาพการเคลื่อนที่ดี
2) แนะนำเทคโนโลยีการวิเคราะห์องค์ประกอบจำกัดในการออกแบบทางกล เพื่อให้มั่นใจถึงโครงสร้างทางกลที่มีความแข็งแกร่งสูงและความแม่นยำสูง
3) ฐานหินแกรนิตเกรด 000 ความแข็งแรงสูง ทนต่อการกัดกร่อน และเสถียรภาพที่ดี
4) โต๊ะทำงานเคลือบผิวด้วยอะลูมิเนียมออกไซด์ การควบคุมการทำงานที่รวดเร็วและยืดหยุ่น ทนทานและสวยงาม
