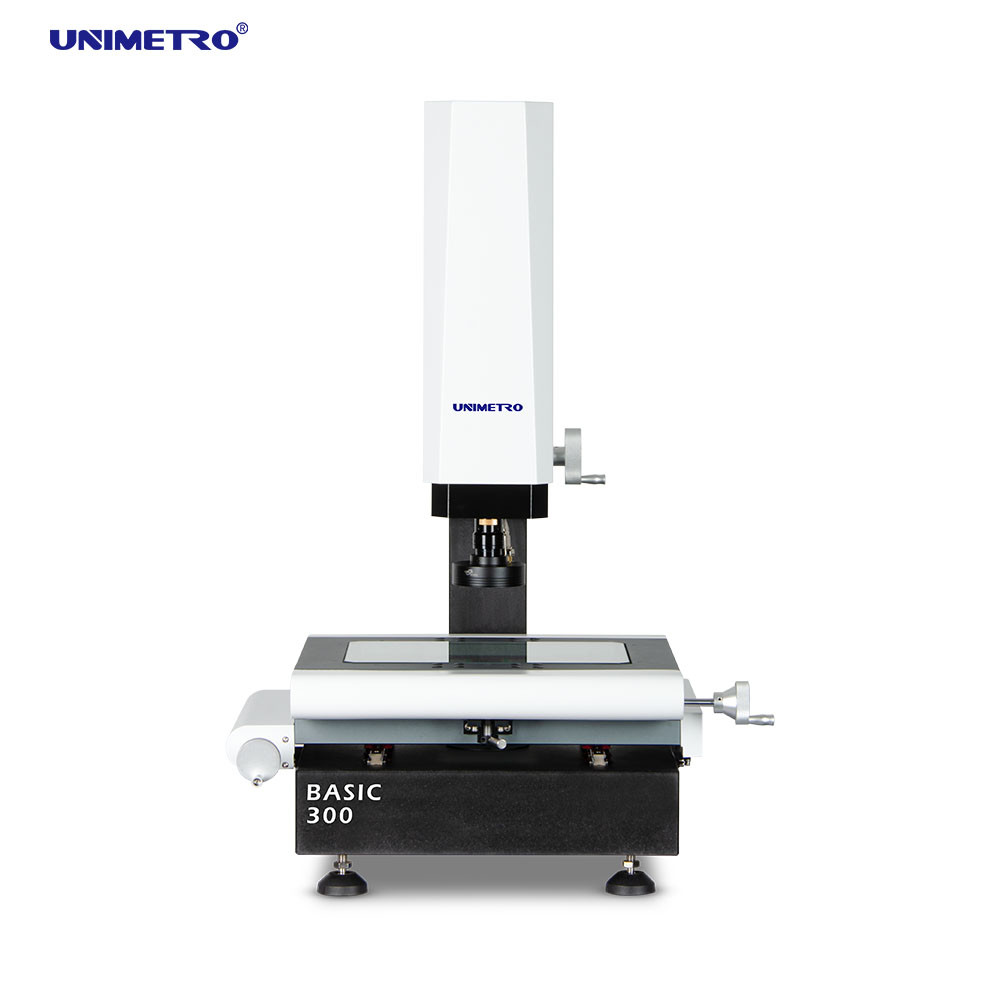

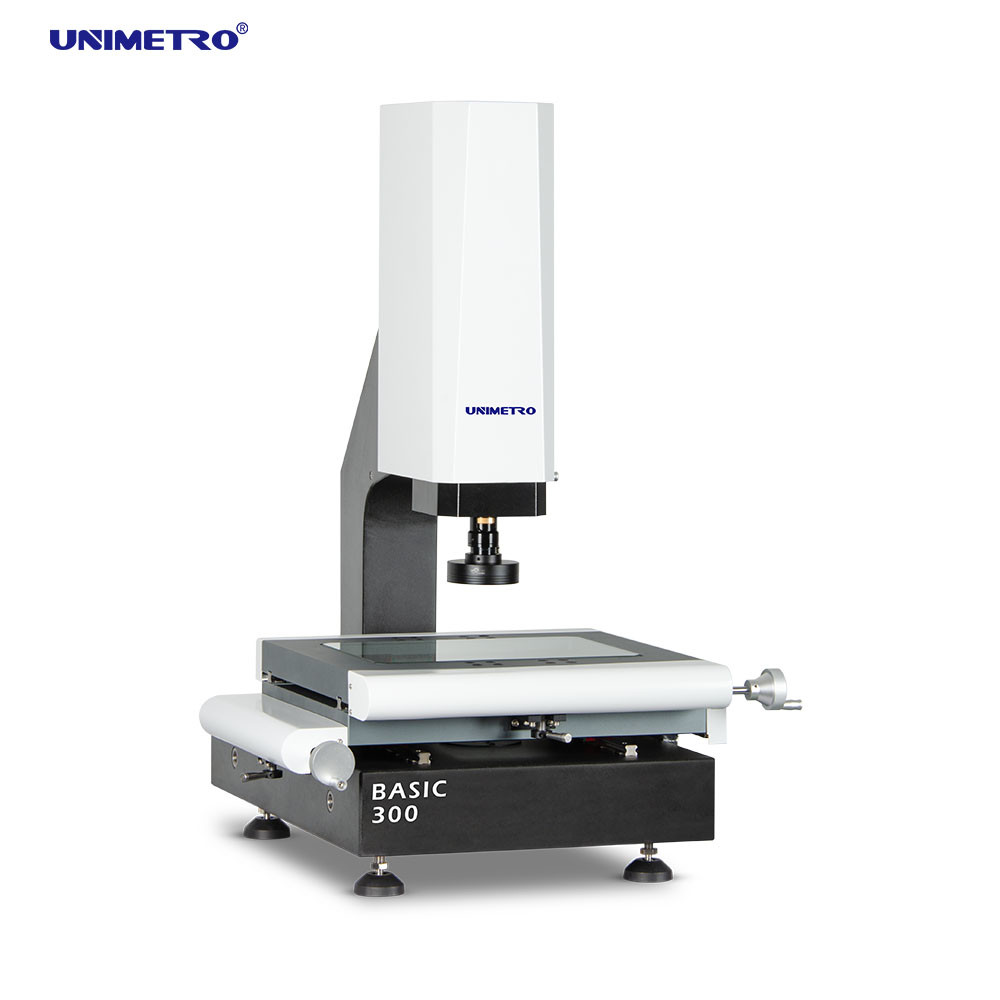

เครื่องวัดวิชันซิสเต็มแบบแมนนวล 3 แกนสำหรับการตรวจสอบชุดเล็ก​

ข้อมูลพื้นฐาน
สถานที่กำเนิด: มณฑลกวางตุ้งประเทศจีน
ชื่อแบรนด์: UNIMETRO
ได้รับการรับรอง: CE,ISO
หมายเลขรุ่น: ขั้นพื้นฐาน
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องไม้ + แพคเกจสูญญากาศ
เวลาการส่งมอบ: 7 วัน
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T, Wester N Union, MoneyGram
สามารถในการผลิต: 80 เซ็ตต่อเดือน
ข้อมูลรายละเอียด
แบบอย่าง: ขั้นพื้นฐาน ชื่อผลิตภัณฑ์: ระบบการวัดด้วยภาพแบบแมนนวลสำหรับการตรวจสอบชุดเล็ก
ความสามารถในการทำซ้ำ: 2.5um ความแม่นยำ: 2.5+ลิตร/100um
ความละเอียดระดับเชิงเส้น: 0.5um โหมดการวัด: คู่มือฉบับเต็ม
สนับสนุน: OEM, ODM, ปรับแต่งเอง แอปพลิเคชัน: โลหะ พลาสติกฉีด เกียร์ ชิ้นส่วนโทรศัพท์เคลื่อนที่ ฯลฯ
แสงสูง:

เครื่องวัดวิชันด้วยตนเองแบบเต็ม

,

เครื่องวัดวิชัน 3 แกน

,

เครื่องวัดวิชัน OEM


รายละเอียดสินค้า

ระบบการวัดด้วยภาพแบบแมนนวลสำหรับการตรวจสอบชุดเล็ก​





อธิบาย

Visual Measurement Machine


เครื่องวัดสายตารุ่น BASIC ได้รับการออกแบบและพัฒนาโดย UNIMETRO ซึ่งเป็นรุ่นที่ใช้กันทั่วไปมากที่สุดสำหรับโรงงานส่วนใหญ่ที่ผลิตชิ้นส่วนที่แม่นยำเหมาะสำหรับการวัดตัวอย่างปริมาณน้อยการควบคุมด้วยตนเองแบบ 3 แกนพร้อมซอฟต์แวร์ที่ใช้งานง่าย ช่วยให้ผู้ปฏิบัติงานจัดการโดยใช้เครื่องได้ในเวลาอันสั้น





พารามิเตอร์

แบบอย่าง พื้นฐาน 200 พื้นฐาน 300 พื้นฐาน 400 พื้นฐาน 500
ขนาด(mm)(L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
ช่วงการวัด (มม.)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
ความแม่นยำในการวัด (มม.) 2.5+ลิตร/100 2.5+ลิตร/100 2.5+ลิตร/100 3+ลิตร/100
ความสามารถในการทำซ้ำได้ (มม.) 2.5 2.5 2.5 3
น้ำหนัก (กิโลกรัม) 140กก. 190กก. 240กก. 290กก.
ภาพและการวัด CCD กล้องดิจิตอล HD 1.2 ล้านพิกเซล
เลนส์ เลนส์ซูมเว้าแหว่งแบบแมนนวล 0.7-4.5X พร้อมเซ็นเซอร์ป้อนกลับสัญญาณ maganification
กำลังขยาย 18-195X ( สำหรับอ้างอิงเท่านั้น หากใช้กล้องและเลนส์ต่างกัน กำลังขยายจะต่างกัน )
มุมมอง 8.1~1.3mm
ระยะการทำงาน 80mm
ความละเอียดระดับเชิงเส้น 0.5 μm ( 0.1μm สำหรับตัวเลือก )
ระบบขับเคลื่อน X,Y,Z แกนควบคุมด้วยตนเอง
ไฟส่องสว่าง ไฟพื้นผิววงแหวน LED ที่ตั้งโปรแกรมได้ 4 ส่วน, ไฟ LED แบบคู่ขนาน, ไฟวงแหวน LED 8 ส่วน, โคแอกเซียล, สำหรับตัวเลือก



* L คือการวัดความยาว (มม.) ความแม่นยำเชิงกลของแกน Z และความแม่นยำของโฟกัสสัมพันธ์กับ
พื้นผิวของชิ้นงาน
* กำลังขยายเป็นค่าโดยประมาณ ซึ่งสัมพันธ์กับขนาดของจอภาพและความละเอียด
* มุมมองภาพ (มม.) = (แนวทแยง*แนวนอน*แนวตั้ง)
* สามารถเลือกวัตถุประสงค์ 0.5X หรือ 2X ได้ และรองรับการขยายภาพ: 13X~86X หรือ 52X~344X





คุณสมบัติ

◆การควบคุมรายละเอียดคุณภาพ

1. ฐานหินแกรนิตและเสาเสถียรภาพที่ดีเยี่ยม

2. ขั้นตอนการทำงานของอลูมิเนียมทำให้การควบคุมการเคลื่อนไหวตอบสนองอย่างรวดเร็วและยืดหยุ่น
3. ขั้นตอนการทำงานที่มีการประมวลผลพื้นผิวออกซิเดชันอย่างหนักป้องกันรอยขีดข่วน
4. มาตรฐานพร้อมไกด์เชิงเส้นที่แม่นยำ สกรูบอลบด และเซอร์โวมอเตอร์ AC เป็นต้น เพื่อให้มั่นใจในความแม่นยำและความเสถียรของระบบการเคลื่อนไหว
5. ระบบควบคุมแบบบูรณาการที่ฝังตัวด้วยการควบคุมการเคลื่อนไหวและการควบคุมสัญญาณทั้งหมดเป็นการส่องสว่างและการอ่านสเกลเชิงเส้นช่วยให้มั่นใจถึงประสิทธิภาพของเครื่องที่เสถียรมาก
เครื่องวัดวิชันซิสเต็มแบบแมนนวล 3 แกนสำหรับการตรวจสอบชุดเล็ก​ 0

การกำหนดค่าประสิทธิภาพสูง
1. X, Y, Z สามแกนควบคุมด้วยตนเองเพื่อให้ได้ตำแหน่งที่ถูกต้อง;
2.0.5um ไม้บรรทัดเชิงเส้นที่มีความแม่นยำสูงและโต๊ะทำงานที่มีความแม่นยำช่วยให้มั่นใจได้ว่าความถูกต้องของเครื่องคือ ≤ 2.5 + L / 100um;
3. ใช้แกนขัดฟันแบบไม่มีฟันที่มีความแม่นยำสูงและอุปกรณ์ล็อคที่เคลื่อนที่เร็วเพื่อให้แน่ใจว่าข้อผิดพลาดในการส่งคืนของโต๊ะทำงานภายใน 2um;
4. CCD สีความละเอียดสูงระดับอุตสาหกรรมช่วยให้มั่นใจได้ถึงคุณภาพของภาพที่ชัดเจนโดยไม่ผิดเพี้ยนและตรงตามความต้องการของการสังเกตที่ชัดเจนและการวัดที่แม่นยำ
5. เลนส์ซูมเว้าแหว่งแบบแมนนวล 0.7-4.5x พร้อมความสามารถในการทำซ้ำสูง

◆ ซอฟต์แวร์การวัดที่มีประสิทธิภาพ
1. เครื่องวัดด้วยภาพรุ่น BASIC ใช้ได้กับซอฟต์แวร์การวัดที่มีประสิทธิภาพหลายตัวซึ่งมีฟังก์ชันการวัดที่หลากหลาย สามารถวัดองค์ประกอบทางเรขาคณิต เช่น จุด วงกลม เส้น มุม มุม เป็นต้น ตลอดจนมิติต่างๆ เช่น ระยะทาง ความกลม ความตรง ความศูนย์กลาง ฯลฯ
2. อินเทอร์เฟซการทำงานที่เรียบง่ายและเข้าใจง่ายทำให้การวัดง่ายขึ้นและมีประสิทธิภาพมากขึ้น
3. อินพุตและการเปรียบเทียบไฟล์ CAD เอาต์พุตรายงานการวัดที่ง่ายดาย และการวิเคราะห์ SPC ของข้อมูลผลการวัด


◆ การขยายที่ยืดหยุ่น
1. เซ็นเซอร์แบบไม่สัมผัสหลายแบบและระบบฟิกซ์เจอร์แบบเร็วเป็นตัวเลือก ซึ่งสามารถตอบสนองความต้องการในการวัดที่แตกต่างกันจากลูกค้าที่แตกต่างกัน
2.ไฟปุ่มสีเขียวมีให้สำหรับซีรีส์ BASIC ซึ่งทำให้ซีรีส์นี้มีความยืดหยุ่นและทรงพลังมากขึ้นสำหรับชิ้นส่วนต่างๆ ด้วยวัสดุหรือรูปร่างประเภทต่างๆ ให้การใช้งานการวัดที่ทรงพลังยิ่งขึ้น
3. ด้วยการขยายที่ยืดหยุ่นของซีรีย์ BASIC ทำให้สามารถใช้งานร่วมกับหัววัดแบบสัมผัส เซ็นเซอร์วัดแบบไม่สัมผัส และแขนหุ่นยนต์ เพิ่มประสิทธิภาพในการวัดสูง,





ข้อมูล บริษัท

Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

ลูกค้า&ตัวแทนของเรา

Visual Measurement Machine
Visual Measurement Machine
คำถามที่พบบ่อย
Visual Measurement MachineQ1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?
Visual Measurement MachineA1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดใน 24 ชั่วโมง
Visual Measurement MachineQ2: บริษัท ของคุณส่วนใหญ่อยู่ในอะไร?
Visual Measurement MachineA2: เราส่วนใหญ่ผลิตเครื่องวัดวิชันซิสเต็ม, เครื่องวัดพิกัด, CMM & VMM fixturesetc
Visual Measurement MachineQ3: วิธีการเลือกข้อกำหนดที่เหมาะสม?
Visual Measurement MachineA3: ตราบใดที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีข้อกำหนดเฉพาะที่เหมาะสม
Visual Measurement MachineQ4: คุณยอมรับบริการที่กำหนดเองหรือไม่?
Visual Measurement MachineA4: แน่ใจนะ!เราไม่เพียงแต่จัดหาเครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย
Visual Measurement MachineQ5: ระยะเวลาการรับประกันของคุณคืออะไร?
Visual Measurement MachineA5: ระยะเวลาการรับประกันสินค้าของเราคือ 1 ปีคุณภาพของผลิตภัณฑ์ของเรามีเสถียรภาพมากและเรามี
ดีขึ้นมากในบางส่วนที่แตกหักได้คุณสามารถมั่นใจได้ในคุณภาพผลิตภัณฑ์ของเรา
