| สถานที่กำเนิด: | จีนกวางตุ้ง |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | ฯพณฯ ซีรี่ส์ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 20 ~ 25days |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 10 |
| ชื่อผลิตภัณฑ์: | ระบบวัดภาพ | มิติ: | 1900*1480*1750มม |
|---|---|---|---|
| ช่วงการวัด: | 800*1000*200มม | การวัดความแม่นยำ: | 3+L/200um |
| การทำซ้ำได้: | 3um | ความละเอียดระดับเชิงเส้น: | 0.1um/0.5um |
| ระบบขับเคลื่อน: | ซีเอ็นซีคอนโทรล | การส่องสว่าง: | 5-ring, 8-zoom |
| เน้น: | การทดสอบแม่พิมพ์ระบบการวัดด้วยภาพ,ระบบการวัดด้วยภาพด้วย CNC,ระบบการวัดภาพ ISO |
||

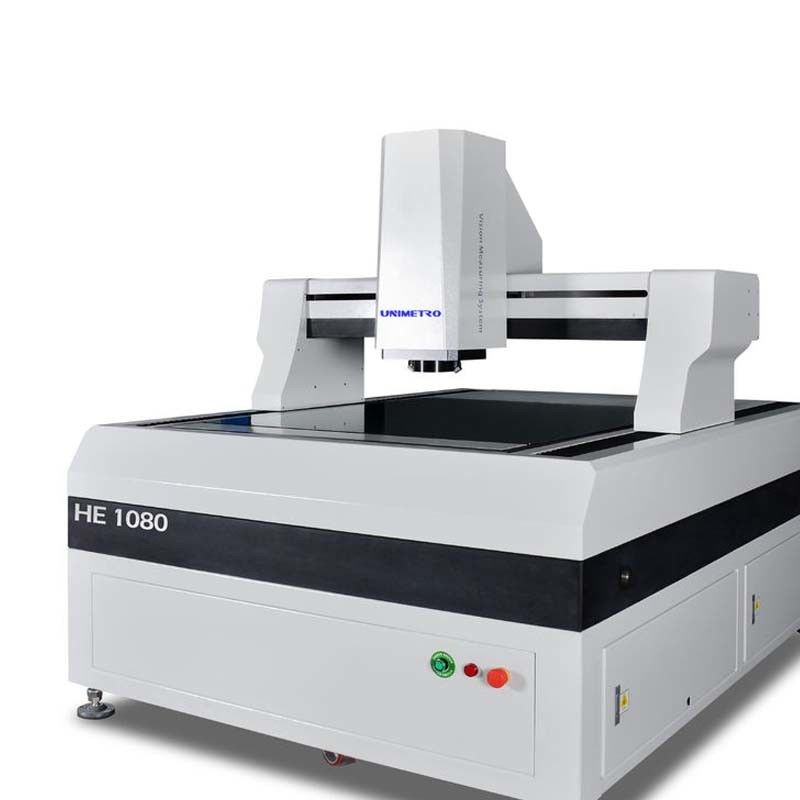

ระบบการวัดทางสายตาแบบแบบ gantry ความแม่นยําสูง HE รวมความแม่นยําสูงและประสิทธิภาพสูง ให้การวัดความเร็วสูงสําหรับองค์ประกอบทางกณิตศาสตร์ของส่วนต่างๆซีรี่ย์ HE ใช้อย่างแพร่หลายในอุตสาหกรรมและผลิตภัณฑ์ที่แตกต่างกัน, แลมเนตเคลือบทองแดง, กระจกกระจก, โมดูล LCD, และวัสดุประกอบความร้อน เป็นต้น
การวิเคราะห์องค์ประกอบปลายถูกนํามาใช้ในกระบวนการออกแบบของซีรีส์ HE เพื่อรับประกันความแข็งแรงสูงและโครงสร้างกลแม่นยําฐานของเครื่องจักรใช้โครงสร้างแบบพานเคลื่อนไหวกรอบปิดซึ่งง่ายและมีความสามารถในการบรรทุกสูงและผลงานการเคลื่อนไหวที่ดีที่สุด
ลักษณะ
>> โครงสร้าง gantry ขับเคลื่อนและชิ้นงานคงที่เมื่อการวัด
>> 4 แกน CNC การควบคุมวงจรปิดอัตโนมัติเต็ม, การวัดอัตโนมัติเต็ม
>> 000 เกรดแกรนิตพื้นฐานและแกน, มั่นคงและน่าเชื่อถือ;
>> เปิดเส้นกํากับกรอบด้วยความละเอียด 0.1 um ความแม่นยําสูงและความมั่นคงที่ดี
>> สายทางนําเส้นแม่นยํา, สกรูลูกกลมเกรดการบดและ Panasonic AC servo มอเตอร์รับประกันความมั่นคงของความแม่นยําการตั้งตําแหน่งของระบบการเคลื่อนไหวของเครื่อง;
>> กล้องสีความละเอียดสูง เพื่อตอบสนองความต้องการของการสังเกตการณ์ที่ชัดเจนและการวัดที่มั่นคง
>> เลนส์ซูมอัตโนมัติต่อเนื่อง 6.5x, โซมอัตโนมัติแม่นยํา, การแก้ไขพิกเซลหนึ่งเพียงพอ
>> แหล่งแสงพื้นผิว LED 8 โซน 5 แหวนที่สามารถเขียนโปรแกรมได้ และระบบแหล่งแสง LED ขอบการส่งแบบปานกลาง สามารถปรับความสว่าง 256 ระดับได้อย่างฉลาด
>> โซนสัมผัสที่นําเข้าได้รับการตั้งค่าเพื่อทําการวัด 3D;
>> Immeasuring4.2 โปรแกรมการวัดภาพอัตโนมัติที่มีสิทธิทรัพย์สินอิสระถูกจัดให้เป็นมาตรฐาน ซึ่งมีประสิทธิภาพและใช้งานง่าย
ปริมาตร
| รุ่น |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y การเดินทาง ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z-axis การเดินทาง ((มม) |
200 ((สามารถเพิ่มขึ้นตามความต้องการของลูกค้า) |
|||||
|
ความจุ |
ประมาณ 35 kg |
|||||
| ขนาด (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900 * 1480 * 1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| น้ําหนัก ((kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
การแก้ไข |
0.5μm ((0.1um สําหรับตัวเลือก) |
|||||
|
กล้อง |
กล้องดิจิตอล 2M HD GIGA |
|||||
|
เลนส์ซูม |
เลนส์ซูมอัตโนมัติมืออาชีพ การขยายเลนส์ซูม: 1 ~ 10X |
|||||
|
การขยายวีดีโอ |
18~195X (ตามรุ่นต่าง ๆ ของกล้องที่เลือก, การขยายของมันจะเปลี่ยนแปลง; การขยายจริงขึ้นอยู่กับข้อมูลที่วัด) |
|||||
|
FOV |
8.1~1.3mm (ตามแผนการจับคู่ที่แตกต่างกันของกล้องและเลนส์ สนามมองเห็นจะเปลี่ยนแปลงตามที่เหมาะสม และสนามมองเห็นจริงจะขึ้นอยู่กับข้อมูลที่วัด) |
|||||
|
ความแม่นยํา* |
≤ (3+L/200) μm |
|||||
|
การส่องแสง |
โปรแกรม 5 แหวน 8 ส่วน LED การส่องแสงพื้นผิว (40 ส่วนแหวนแสง,แสง Co-axial,ส่องแสงแหวนหลายสีสําหรับตัวเลือก) |
|||||
