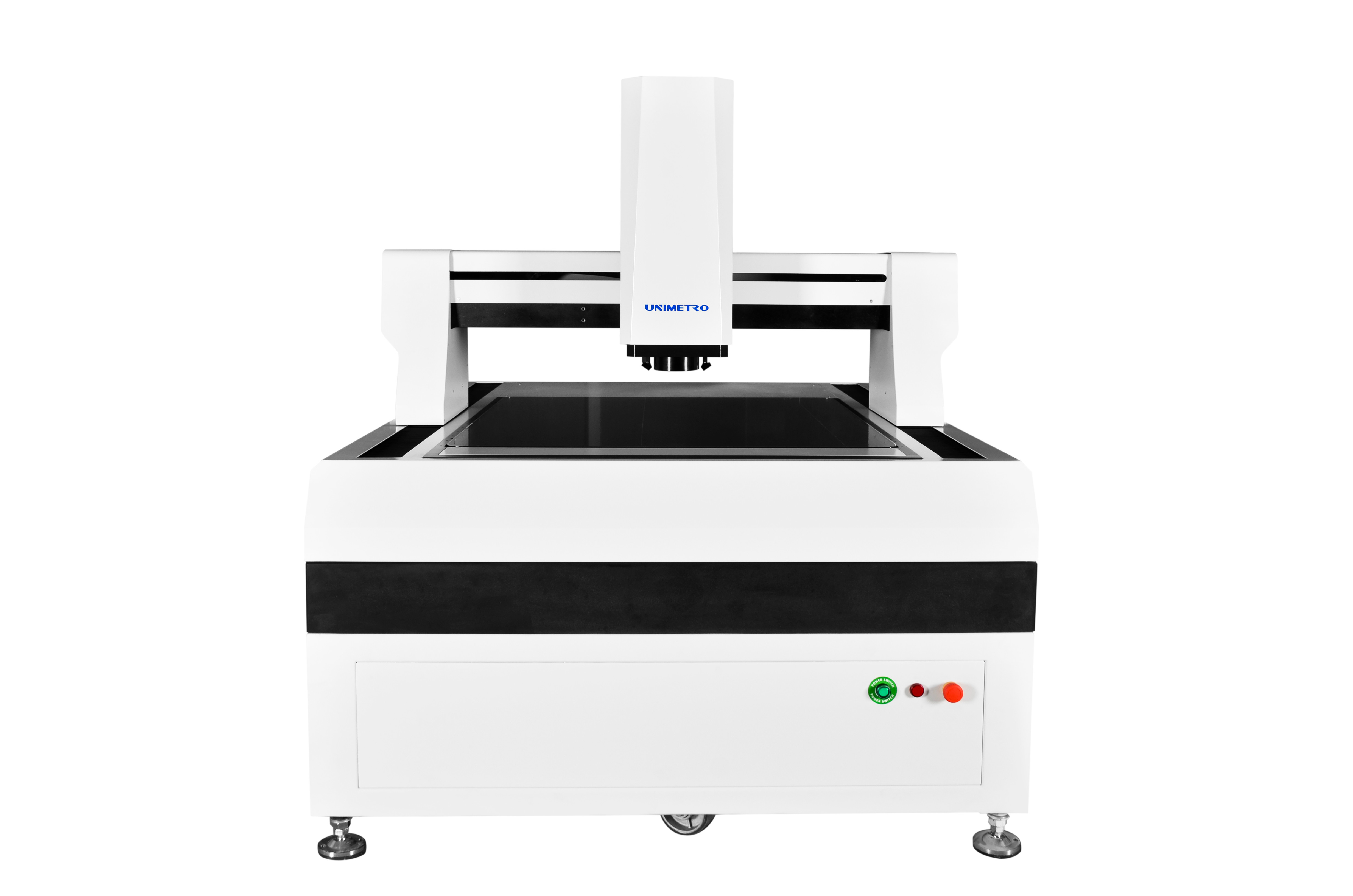

อุปกรณ์วัดแสงความแม่นยำสูงสำหรับกระจกเพลท

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: UNIMETRO
ได้รับการรับรอง: CE,ISO
หมายเลขรุ่น: เขา
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Discussible
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 20 ~ 25days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 10
ข้อมูลรายละเอียด
ชื่อผลิตภัณฑ์: เครื่องมือวัดภาพ มิติ: 1900*1480*1750มม
ช่วงการวัด: 800*1000*200มม ความแม่นยำในการวัด: 3+L/200um
การทำซ้ำ: 3 ความละเอียดสเกลเชิงเส้น: 0.1um
ระบบขับเคลื่อน: การควบคุม CNC, ระบบขับเคลื่อน AC Servo แบบวงปิด, จอยสติ๊ก, การควบคุมเมาส์หรือแป้นพิมพ์ ไฟส่องสว่าง: ไฟวงแหวน LED 5 ดวง 8 ส่วน
แสงสูง:

อุปกรณ์วัดแสง 1500Kg

,

อุปกรณ์วัดแสงสำหรับจานแก้ว

,

อุปกรณ์วัดแสง 220 โวลต์


รายละเอียดสินค้า

อุปกรณ์วัดแสงความแม่นยำสูงสำหรับแผ่นกระจก


เครื่องวัดวิชั่นเป็นเครื่องมือที่ใช้สำหรับการวัดขนาดทางกายภาพที่เที่ยงตรงแม่นยำถึงระดับไมครอน ซึ่งเป็นเครื่องมือวัดด้วยแสงโดยใช้กล้องจับภาพของชิ้นงาน วิเคราะห์พิกเซลของภาพ และคำนวณมิติ 2 มิติด้วยซอฟต์แวร์การวัด .เป็นรุ่นยอดนิยมที่เหมาะสำหรับการวัดขนาด 2 มิติที่แม่นยำส่วนใหญ่และผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ เช่น แม่พิมพ์ อิเล็กทรอนิกส์ สารกึ่งตัวนำ การฉีดพลาสติก ผลิตภัณฑ์ 3C การแพทย์ การบิน... ฯลฯ เป็นเครื่องมือที่สำคัญ ใช้ในกระบวนการควบคุมคุณภาพผลิตภัณฑ์ของคุณ รับรองความถูกต้องของขนาดผลิตภัณฑ์ ทำให้ผลิตภัณฑ์ของคุณแข่งขันได้มากขึ้น

การออกแบบกลไกอุปกรณ์วัดแสง
>> ใช้โครงสร้างสะพานเคลื่อนที่แบบปิดทั้งเฟรม แก้ไขชิ้นงานวัด ความจุตลับลูกปืนขนาดใหญ่ และประสิทธิภาพการทำงานที่ดี
>> นำเทคโนโลยีการวิเคราะห์ไฟไนต์เอลิเมนต์มาใช้ในการออกแบบกลไกเพื่อให้แน่ใจว่าโครงสร้างทางกลมีความแข็งแกร่งสูงและมีความแม่นยำสูง
>> ฐานหินอ่อนหินแกรนิตเกรด 000 มีความแข็งแรงสูง ทนต่อการกัดกร่อน และมีเสถียรภาพที่ดี
>> โต๊ะทำงานการรักษาพื้นผิวอลูมิเนียมออกไซด์ --- การควบคุมการกระทำที่รวดเร็วและยืดหยุ่นทนทานและสวยงาม


อุปกรณ์วัดแสง การกำหนดค่า
>> ไม้บรรทัดตะแกรงแบบเปิด ความละเอียด 0.1um ความแม่นยำสูงและเสถียรดี
>> รางนำทางเชิงเส้นที่มีความแม่นยำ บอลสกรูของเครื่องบดและเซอร์โวมอเตอร์ AC ช่วยให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งของระบบเครื่องจักร
>> กล้องดิจิตอล Giga สีความละเอียดสูง 2 ล้านพิกเซล ตรงตามข้อกำหนดของการสังเกตที่ชัดเจนและการวัดที่เสถียร
>> เลนส์ออพติคอลความละเอียดสูง 6.5 เท่า, ซูมอัตโนมัติที่แม่นยำ, การปรับเทียบพิกเซลอย่างรวดเร็ว
>> แหล่งกำเนิดแสงพื้นผิว LED แบบตั้งโปรแกรมได้ 8 ส่วนพร้อมแหล่งกำเนิดแสง LED contour แบบขนาน (สีเขียวหรือสีขาว)
>> การควบคุม CNC, ระบบขับเคลื่อน AC Servo แบบวงปิด, จอยสติ๊ก, การควบคุมเมาส์หรือแป้นพิมพ์


อุปกรณ์วัดแสงเซ็นเซอร์หลายตัวที่เป็นอุปกรณ์เสริมสำหรับการวัดแบบ 3 มิติ
ความสว่าง: 4/8/40 ส่วนไฟวงแหวนพื้นผิว LED;48 ส่วน 4 สีไฟวงแหวน LED;ไฟวงแหวน LED 4 สี เคลื่อนย้ายได้
เลนส์: เลนส์ซูมแบบมีรอยบุบด้วยมือ;เลนส์ซูมอัตโนมัติ, เลนส์ซูมแบบบุบด้วยมือพร้อมแสงร่วมแกน;เลนส์ซูมอัตโนมัติพร้อมแสงร่วมแกน
หัววัดแบบสัมผัส: ชุด Renishaw MCP, ข้อผิดพลาดในการวัด <=0.75um;Renishaw PH6+TP20 ข้อผิดพลาดในการวัด <=0.35um.
เลเซอร์เซนเซอร์:เซนเซอร์เลเซอร์แบบไม่สัมผัสของ KEYENCE;เซ็นเซอร์วัดแสงสีขาว







พารามิเตอร์

รายละเอียดเครื่องวัดการมองเห็นขนาดใหญ่ของเรามีดังต่อไปนี้:





แบบอย่าง HE652 HE862 HE1080 HE1210 HE1512 HE1812
การเดินทาง X, Y (มม.) 500*600 600*800 800*1000 1,000*1200 1200*1500 1200*1800
การเดินทางแกน Z(มิลลิเมตร) 200 ตัว (สามารถเลี้ยงได้ตามความต้องการของลูกค้า)
โหลดความจุ ประมาณ35 กก
ขนาด (มม.) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
น้ำหนัก (กิโลกรัม) 1500 1800 2900 3200 4400 4800
ปณิธาน 0.5μm (0.1μm สำหรับตัวเลือก)
กล้อง กล้องดิจิตอล 2M HD GIGA
เลนส์ซูม เลนส์ซูมอัตโนมัติระดับมืออาชีพ กำลังขยายเลนส์ซูม: 1~10X
การขยายวิดีโอ 18~195X
(ตามรุ่นต่างๆ ของกล้องที่เลือก กำลังขยายจะเปลี่ยนไป กำลังขยายจริงขึ้นอยู่กับข้อมูลที่วัดได้)
เอฟโอวี 8.1~1.3มม
(ตามรูปแบบการจับคู่ที่แตกต่างกันของกล้องและเลนส์ ขอบเขตการมองเห็นจะเปลี่ยนตามไปด้วย และขอบเขตการมองเห็นจริงจะขึ้นอยู่กับข้อมูลที่วัดได้)
ความแม่นยำ* ≤ (3+L/200)μm
ไฟส่องสว่าง ไฟ LED พื้นผิวแบบตั้งโปรแกรมได้ 5 วงแหวน 8 ส่วน
(ไฟวงแหวน 40 ส่วน, ไฟโคแอกเชียล, ไฟวงแหวนหลากสีแบบเคลื่อนย้ายได้สำหรับตัวเลือก)





ข้อมูล บริษัท


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

ลูกค้า&ตัวแทนของเรา

Visual Measurement Machine
Visual Measurement Machine
คำถามที่พบบ่อย
Visual Measurement MachineQ1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่
Visual Measurement MachineA1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดใน 24 ชั่วโมง
Visual Measurement MachineQ2: บริษัทของคุณทำธุรกิจอะไรเป็นหลัก?
Visual Measurement MachineA2: เราส่วนใหญ่ผลิตเครื่องวัดการมองเห็น, เครื่องวัดพิกัด, อุปกรณ์ติดตั้ง CMM & VMM เป็นต้น
Visual Measurement MachineQ3: จะเลือกสเปคที่เหมาะสมได้อย่างไร?
Visual Measurement MachineA3: ตราบเท่าที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีคุณสมบัติเหมาะสมให้คุณทราบ
Visual Measurement MachineQ4: คุณยอมรับบริการที่กำหนดเองหรือไม่?
Visual Measurement MachineA4: มั่นใจ!เราสามารถให้บริการได้ไม่เพียงแค่เครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย
Visual Measurement MachineQ5: ระยะเวลาการรับประกันของคุณคืออะไร?
Visual Measurement MachineA5: ระยะเวลารับประกันสินค้าของเราคือ 1 ปีคุณภาพผลิตภัณฑ์ของเรามีเสถียรภาพมากและเรามี
ดีขึ้นมากในบางส่วนที่แตกหักได้คุณสามารถมั่นใจได้ในคุณภาพสินค้าของเรา
