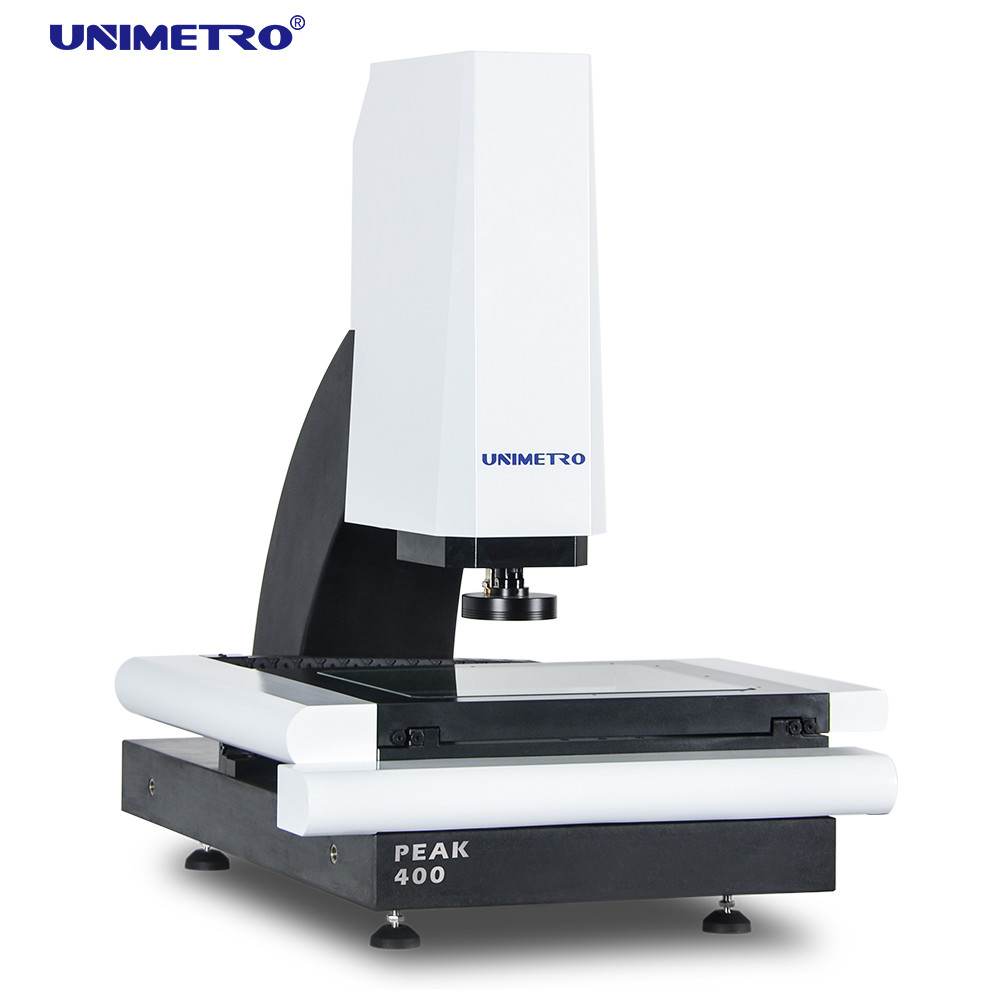

เครื่องวัดระดับความดันภาพที่สามารถเขียนโปรแกรมได้ (PEAK Series)

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: UNIMETRO
ได้รับการรับรอง: CE ISO
หมายเลขรุ่น: PEAK
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Discussible
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 10 ~ 20 วัน
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 30 ต่อเดือน
ข้อมูลรายละเอียด
Dimension: 960*710*1075mm Measuring range: 400*300*200mm
Accuracy: 3+L/200um Repeatability: 3um
Weight: 380kg Camera: Industrial grade CCD camera
Lens: 0.7-4.5X Working distance: 108mm
Linearscale resolution: 0.0005mm Warranty: 24 months
เน้น:

เครื่อง Vmm วัดภาพ 2.5d

,

เครื่อง Vmm ที่ตั้งโปรแกรมได้

,

เครื่อง Vmm 380kg


รายละเอียดสินค้า

อุปกรณ์วัดภาพ 2.5d ที่สามารถเขียนโปรแกรมได้ / เครื่องวัดความสูง VMM

อุปกรณ์วัดภาพ คืออุปกรณ์ที่ใช้ในการวัดมิติทางกายภาพอย่างแม่นยํา ความแม่นยําถึงระดับไมครอนเครื่องวัดสายตา อุปกรณ์วัดแสงที่ใช้กล้องถ่ายภาพของชิ้นงาน, วิเคราะห์ภาพพิกเซลและคํานวณมิติ 2 มิติด้วยโปรแกรมการวัด
อุปกรณ์วัดภาพ CNC เป็นอุปกรณ์วัดมิติที่มีความแรงที่ออกแบบมาสําหรับกระบวนการควบคุมคุณภาพการผลิตจํานวนมากมันมีการตั้งค่าด้วยโปรแกรมที่มีความสามารถที่ทําให้กระบวนการวัดสามารถโปรแกรมได้เครื่องวัดภาพ PEAK Series เป็นเครื่องวัดภาพแบบประหยัดแบบ CNC Vision ที่พัฒนาโดย UNIMETRO
การออกแบบที่เรียบง่ายและบูรณาการ ทําให้เราสามารถสร้างเครื่องจักรได้ด้วยค่าใช้จ่ายที่ต่ํากว่า ในขณะเดียวกันยังคงมีความแม่นยําในการวัดสูงและผลงานที่ดีที่สุดผู้ใช้สามารถเพลิดเพลินกับข้อดีของประสิทธิภาพสูงและการประหยัดค่าแรงงานจากเครื่องวัด CNC Vision ครบวงจร ด้วยราคาที่ต่ํามาก.


การตั้งค่าฮาร์ดแวร์

√ 3 แกน 0.5um ความละเอียดระดับเส้น
การทํางานของ auto focus
ราคาโรงงานในประเทศอเมริกา

รองรับกับเครื่องตรวจจับสัมผัส Renishaw (ไม่จํากัด)
3 แหวน 8 ส่วน LED แสงแหวนการควบคุมโปรแกรมและโปรแกรม
การควบคุมและโปรแกรมโปรแกรม
✓ เครื่องตรวจจับการเคลื่อนที่ไฟเบอร์คอนฟอกาล (ไม่จํากัด)
✅ HIWIN เส้นทางนําทาง
การควบคุมด้วยเครื่องยนต์แกน Z
ช่องควบคุมแกนที่บูรณาการ
กล้อง CCD ระดับอุตสาหกรรม
√ เครื่องกําเนิดแรงกระแทกมือสําหรับควบคุมการเคลื่อนไหวแกน Z
✅ พร้อมสัญญาณเลเซอร์สําหรับการตั้งตําแหน่งและการส่องแน่นช่วย (ไม่จําเป็น)
∙ 0.7-4.5X เลนส์ซูมแบบชุดด้วยเซ็นเซอร์การตอบสนองสัญญาณการขยาย

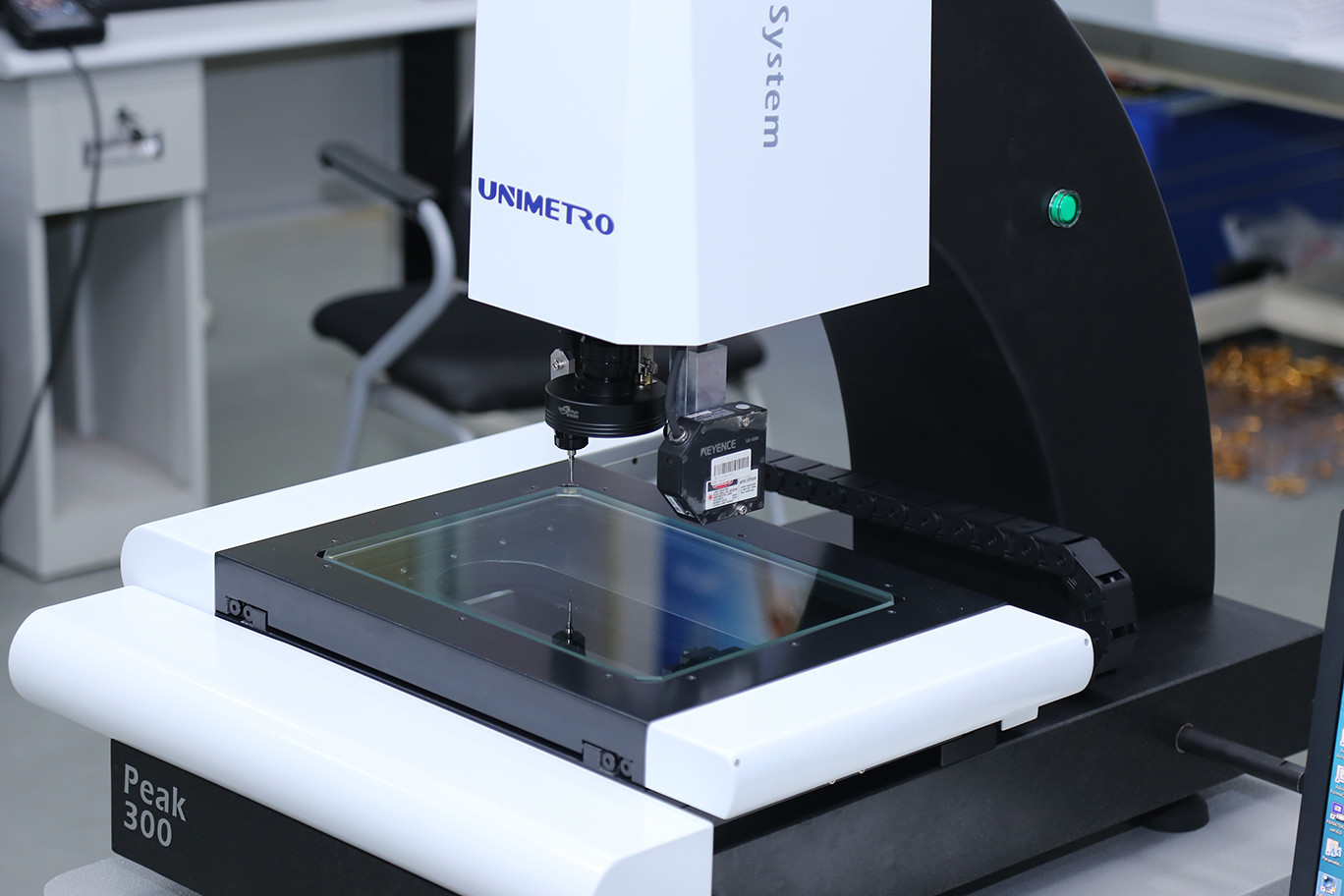

เครื่องวัดระดับความดันภาพที่สามารถเขียนโปรแกรมได้ (PEAK Series) 0


การใช้งานอุปกรณ์วัดภาพ

1) อุปกรณ์การวัดภาพชุด PEAK เป็นที่เข้ากันได้กับสายเต็มของเซ็นเซอร์การวัดไฟเบอร์ Omron ซึ่งนําเสนอ; ความเป็นไปได้มากขึ้นของความต้องการการวัดที่แม่นยํา



2) การวัดที่มั่นคงของพื้นที่ชันหรือโค้ง
3) การวัดที่มั่นคงของชนิดวัสดุที่แตกต่างกัน
4) การวัดที่มั่นคงของพื้นผิวเรียบหรือหยาบ

5) อุปกรณ์วัดภาพ PEAK ซีรีย์เป็นที่เข้ากันได้กับเครื่องตรวจจับสัมผัส Renishaw เป็นการปรับปรุงแบบตัวเลือก ผู้ใช้สามารถบรรลุฟังก์ชันวัด 2 มิติและ 3 มิติได้ง่ายในเครื่องเดียว
6) ซอฟต์แวร์สามารถคํานวณความสับสนระหว่างเลนส์ทางออนไลน์และซอนด์สัมผัส, ทําให้แน่ใจว่าผลการวัดทั้งหมดอยู่ในระบบพิกัดเดียวกันผลการวัดสามารถนําออกเป็นภาพวาด 3 มิติสําหรับวิศวกรรมกลับ.



ฟังก์ชันของซอฟต์แวร์

ซอฟต์แวร์ UNIMETRO INSPECT3D มี UI ที่ใช้ได้ง่าย เรียนรู้ง่าย มีฟังก์ชันที่แข็งแรง ทําให้ผู้ใช้สามารถวัดได้อย่างรวดเร็วและแม่นยํา
ซอฟต์แวร์นี้มี UI ภาษาอังกฤษครบครัน และยังสามารถพัฒนาภาษาใหม่ได้

กรอกไฟล์ CAD และวัด
การวัดขนาดใหญ่
✓ การฟอกเซอร์และวัดความสูงด้วยอัตโนมัติ
✓ การนําทางช่วยให้หาที่ได้เร็ว
หน่วยงานการวัดทางกณิตศาสตร์ที่แข็งแกร่ง
✅ รายงานข้อมูลหลายรายการ และฟังก์ชันการออกข้อมูลแบบกราฟฟิก
โปรแกรมการใช้งานแบบยืดหยุ่น
การสร้างองค์ประกอบอ้างอิง
หน่วยตรวจจับขอบที่แข็งแรง
การสนับสนุนอุปกรณ์เสริมภายนอกหลายอย่าง
การคํานวณอัตโนมัติของธาตุความอดทนทางกณิตศาสตร์
การวัดการผลิตที่ซับซ้อนอย่างรวดเร็วและสะดวก


ปริมาตร

รุ่น

สูงสุด 300

สูงสุด 400

ขนาด ((mm) ((L*W*H)

850*655*1075

995*795*1080

ระยะการวัด ((mm)) ((X*Y*Z))

300*200*200

400*300*200

ความละเอียด ((μm)

3+L/200

3+L/200

ความซ้ํา (μm)

3

3

น้ําหนัก ((kg)

190

275

กล้อง

กล้อง CCD อานาล็อกประเภทอุตสาหกรรม และการ์ดวีดีโอ SV2000E

เลนส์

เลนส์ขยายขนาดด้วยมือ 0.7-4.5X / 0.7-4.5X เลนส์ขยายขนาดด้วยมือที่มีสัญญาณการตอบสนอง (เลือก) / เลนส์ขยายขนาดด้วยอัตโนมัติ (เลือก)

การขยายขนาด

18-188X (การผสมผสานกล้องและเลนส์ที่แตกต่างกัน ทําให้มีช่วงการขยายที่แตกต่างกัน

FOV

8.1-1.3mm (การผสมผสานกล้องและเลนส์ที่แตกต่างกันทําให้มีระยะ FOV ที่แตกต่างกัน)

ระยะทางการทํางาน

80 มม

ความละเอียดของขนาดเส้น

0.5m

การส่องแสง

โปรแกรม 3 แหวน, 8 ส่วนแสงแหวนพื้นผิว, โปรแกรมคล้ายคลึงแสง
