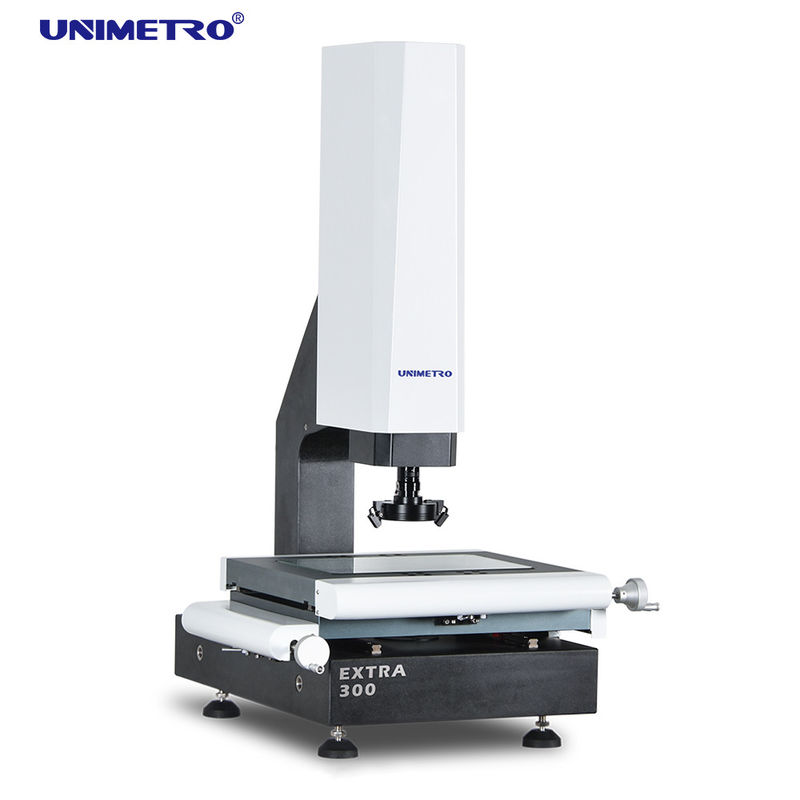

ระบบวัดแสง VMM กึ่งอัตโนมัติสำหรับอุตสาหกรรมแม่พิมพ์

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: UNIMETRO
ได้รับการรับรอง: CE,ISO
หมายเลขรุ่น: พิเศษ
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Discussible
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 5 ~ 15days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 40
ข้อมูลรายละเอียด
ชื่อผลิตภัณฑ์: เครื่องวัดสายตา การเคลื่อนที่ของแกน Z: เครื่องยนต์
การควบคุมการเคลื่อนที่ของแกน Z: คีย์บอร์ด ซอฟต์แวร์ จุดสนใจ: อัตโนมัติ
การเคลื่อนไหว X,Y: คู่มือ มิติ: 600*740*980 มม.
ช่วงการวัด: 300*200*200mm ความแม่นยำในการวัด: 2.5+ลิตร/100um
ความสามารถในการทำซ้ำ: 2.5um น้ำหนัก: 190กก.
ความละเอียดระดับเชิงเส้น: 0.5um (0.1um สำหรับตัวเลือก) กล้อง CCD: กล้อง HD CCD
แสงสูง:

ระบบวัดแสง VMM

,

ระบบ VMM กึ่งอัตโนมัติ

,

ระบบ VMM อุตสาหกรรมแม่พิมพ์


รายละเอียดสินค้า

ระบบ VMM / Optical Measuring กึ่งอัตโนมัติสำหรับการควบคุม Quatlity





คำอธิบายระบบ

1) VMM Machine เป็นเครื่องมือที่ใช้ในการวัดขนาดทางกายภาพที่แม่นยำ แม่นยำถึงระดับไมครอน
2) VMM Machine เครื่องมือวัดแสงโดยใช้กล้องจับภาพชิ้นงาน วิเคราะห์พิกเซลของภาพ และคำนวณขนาด 2D ด้วยซอฟต์แวร์การวัด
3) เครื่อง VMM รุ่น EXTRA เป็นเครื่องมือสำคัญที่ใช้ในกระบวนการควบคุมคุณภาพผลิตภัณฑ์ของคุณช่วยให้มั่นใจว่าผลิตภัณฑ์ของคุณมีความถูกต้องแม่นยำ ทำให้ผลิตภัณฑ์ของคุณมีความสามารถในการแข่งขันสูง
4) EXTRA Series VMM Machine ออกแบบและพัฒนาโดย UNIMETRO ซึ่งเป็นรุ่นยอดนิยมที่เหมาะกับการใช้งานการวัดขนาด 2D ที่แม่นยำส่วนใหญ่และผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ เช่น แม่พิมพ์, อิเล็กทรอนิกส์, เซมิคอนดักเตอร์, การฉีดพลาสติก, ผลิตภัณฑ์ 3C, การแพทย์ ดูแล, การบิน...ฯลฯ.
5) แกน Z ของ EXTRA series VMM Machine ได้รับการกำหนดค่าด้วยระบบเซอร์โวมอเตอร์แบบลูปปิด เพื่อให้ได้การควบคุมการเคลื่อนไหวที่มีความแม่นยำสูงและฟังก์ชันโฟกัสอัตโนมัติ ผู้ใช้จะสามารถควบคุมการเคลื่อนที่ของแกน Z และการโฟกัสภาพในซอฟต์แวร์หรือแป้นพิมพ์ได้ เพิ่มขึ้นอย่างมาก ประสิทธิภาพการวัด





การกำหนดค่าฮาร์ดแวร์

ระบบวัดแสง VMM กึ่งอัตโนมัติสำหรับอุตสาหกรรมแม่พิมพ์ 0

◉ เครื่องชั่งเชิงเส้นความละเอียด 3 แกน 0.5um

◉ ฟังก์ชันโฟกัสอัตโนมัติประสิทธิภาพสูง
◉ เข้ากันได้กับโพรบสัมผัส Renishaw
◉ ขั้นตอนการทำงานอลูมิเนียมและฮาร์ดอโนไดซ์
◉ 3 วง 8 ส่วนควบคุมซอฟต์แวร์ไฟวงแหวน LED และตั้งโปรแกรมได้
◉ เส้นทางแสงคู่ขนาน การควบคุมซอฟต์แวร์แสงเส้นขอบ LED และตั้งโปรแกรมได้
◉ กล้องดิจิตอล HD 1.2 ล้านพิกเซล
◉ กล่องควบคุมแกนแบบบูรณาการ
◉ การควบคุมด้วยมอเตอร์แกน Z
◉ HIWIN คู่มือเชิงเส้น
◉ เครื่องกำเนิดพัลส์แบบแมนนวลสำหรับการควบคุมการเคลื่อนที่ของแกน Z
◉พร้อมตัวบ่งชี้เลเซอร์สำหรับการวางตำแหน่งเสริมและการโฟกัส
◉ เลนส์ซูมเว้าแหว่งแบบแมนนวล 0.7-4.5X พร้อมเซ็นเซอร์ป้อนกลับสัญญาณกำลังขยาย

◉ สอบเทียบง่าย

◉สัมผัสหลายมุม

◉ การตั้งค่าระบบพิกัดอย่างรวดเร็ว

◉ เข้ากันได้กับสไตลิส Renishaw ทั้งหมด

◉ รองรับโมดูล CAD (อุปกรณ์เสริม)

◉ เอาต์พุตการวาดภาพ 3 มิติ
◉ เข้ากันได้กับโพรบสตาร์
◉ การวัดขนาด 3 มิติ
◉ หัววัดภาพและสัมผัสรวมการวัด
◉ รองรับชั้นวางโพรบ (อุปกรณ์เสริม)



พารามิเตอร์

แบบอย่าง พิเศษ 200 พิเศษ 300 พิเศษ 400 พิเศษ 500
ขนาด(mm)(L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
ช่วงการวัด (มม.)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
ความแม่นยำในการวัด (มม.) 2.5+ลิตร/100 2.5+ลิตร/100 2.5+ลิตร/100 3+ลิตร/100
ความสามารถในการทำซ้ำได้ (มม.) 2.5 2.5 2.5 3
น้ำหนัก (กิโลกรัม) 140กก. 190กก. 240กก. 290กก.
ภาพและการวัด CCD 200 มม. (ยกได้ตามความต้องการของลูกค้า)
เลนส์ เลนส์ซูมเว้าแบบแมนนวล 0.7-4.5X/เลนส์ซูมอัตโนมัติ 1-10X
กำลังขยาย 18-195X ( สำหรับอ้างอิงเท่านั้น หากใช้กล้องและเลนส์ต่างกัน กำลังขยายจะต่างกัน )
มุมมอง 8.1~1.3mm
ระยะการทำงาน 108mm
ความละเอียดระดับเชิงเส้น 0.5 μm ( 0.1μm สำหรับตัวเลือก )
ระบบขับเคลื่อน X, ตัวควบคุมแกน Y แกน, การควบคุม CNC แบบวงรอบแกน Z และฟังก์ชั่น AUTU FOCUS
ไฟส่องสว่าง ไฟพื้นผิววงแหวน LED ที่ตั้งโปรแกรมได้ 4 ส่วน, ไฟ LED แบบคู่ขนาน, ไฟวงแหวน LED 8 ส่วน, โคแอกเซียล, สำหรับตัวเลือก



ฟังก์ชั่นซอฟต์แวร์



ระบบวัดแสง VMM กึ่งอัตโนมัติสำหรับอุตสาหกรรมแม่พิมพ์ 1

◉ ป้อนไฟล์ CAD และวัด
◉ อาร์เรย์ชิ้นส่วนและการวัดมาโคร
◉ โฟกัสอัตโนมัติและการวัดความสูง
◉ ฟังก์ชั่นการนำทางช่วยให้ระบุตำแหน่งได้อย่างรวดเร็ว
◉ ฟังก์ชันการวัดทางเรขาคณิตที่ทรงพลัง
◉ รายงานข้อมูลหลายรายการและฟังก์ชันเอาต์พุตข้อมูลกราฟิก
◉ โปรแกรมผู้ใช้ที่ยืดหยุ่น
◉ การสร้างองค์ประกอบอ้างอิง
◉ ฟังก์ชันตรวจจับขอบอันทรงพลัง
◉ รองรับอุปกรณ์เสริมภายนอกหลายตัว
◉ การคำนวณความคลาดเคลื่อนทางเรขาคณิตขององค์ประกอบโดยอัตโนมัติ
◉ วัดผลการผลิตที่ซับซ้อนได้อย่างรวดเร็วและสะดวก



ข้อมูล บริษัท


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

ลูกค้า&ตัวแทนของเรา

Visual Measurement Machine
Visual Measurement Machine
คำถามที่พบบ่อย
Visual Measurement MachineQ1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?
Visual Measurement MachineA1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดใน 24 ชั่วโมง
Visual Measurement MachineQ2: บริษัท ของคุณส่วนใหญ่อยู่ในอะไร?
Visual Measurement MachineA2: เราส่วนใหญ่ผลิตเครื่องวัดวิชันซิสเต็ม, เครื่องวัดพิกัด, CMM & VMM fixturesetc
Visual Measurement MachineQ3: วิธีการเลือกข้อกำหนดที่เหมาะสม?
Visual Measurement MachineA3: ตราบใดที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีข้อกำหนดเฉพาะที่เหมาะสม
Visual Measurement MachineQ4: คุณยอมรับบริการที่กำหนดเองหรือไม่?
Visual Measurement MachineA4: แน่ใจนะ!เราไม่เพียงแต่จัดหาเครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย
Visual Measurement MachineQ5: ระยะเวลาการรับประกันของคุณคืออะไร?
Visual Measurement MachineA5: ระยะเวลาการรับประกันสินค้าของเราคือ 1 ปีคุณภาพของผลิตภัณฑ์ของเรามีเสถียรภาพมากและเรามี
ดีขึ้นมากในบางส่วนที่แตกหักได้คุณสามารถมั่นใจได้ในคุณภาพผลิตภัณฑ์ของเรา
