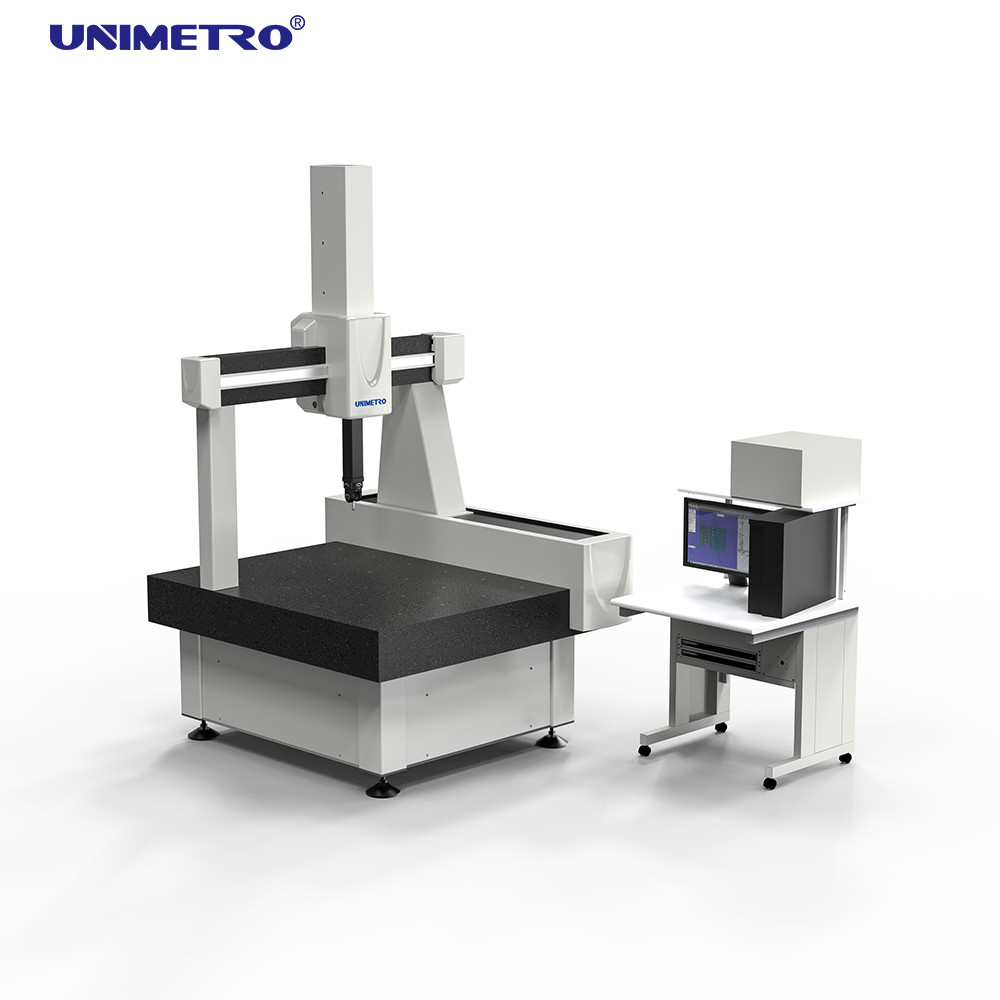

เครื่องวัดพิกัด CMM แบบกึ่งอัตโนมัติของฮีเลียม

การแนะนำ

“ฮีเลียม” โดดเด่นด้วยเครื่องจักรที่มีความแม่นยำสูงสุดซึ่ง UNIMETRO พัฒนาและออกแบบเองทั้งหมดชิ้นส่วนแต่ละชิ้นได้รับการคัดเลือกอย่างเคร่งครัดในช่วงเวลาของการผลิต และตรวจสอบให้แน่ใจว่าชิ้นส่วนทั้งหมดเชื่อมต่ออย่างสมบูรณ์และเหมาะสมในช่วงเวลาของการประกอบการยอมรับเครื่องวัดเกิดขึ้นตามมาตรฐาน ISO 10360-2ในการทำเช่นนั้น มีการใช้ขั้นตอนการยอมรับมาตรฐานสองขั้นตอนเครื่องวัดทั้งหมดวัดด้วยเลเซอร์ที่มีความแม่นยำสูงหลังจากนั้น จะทำการทดสอบที่เป็นไปตามมาตรฐานด้วยการวัดของแข็งที่ได้รับการรับรองจาก DKD เช่น เกจบล็อก เพลทลูก ฯลฯดังนั้นเครื่องจักรที่ลูกค้าใช้ในที่สุดจึงมีคุณภาพสูง ความแม่นยำสูง และเทคโนโลยีจากเยอรมัน

พารามิเตอร์ทางเทคนิค

ข้อดี

สิทธิบัตรการสั่นสะเทือนแบบพาสซีฟคู่:
CMM ส่วนใหญ่จะใช้ในบริษัทและใกล้กับเครื่องจักรและรถบรรทุกขนส่งอื่นๆการสั่นสะเทือนส่งผลต่อความแม่นยำของ CMMการสร้างฐานรากแบบพิเศษเป็นทางออกหนึ่ง แต่การดำเนินการนี้จะมีค่าใช้จ่ายและปัญหาCMM ของเราได้รับการสนับสนุนด้านสิทธิบัตรพร้อมการลดการสั่นสะเทือนแบบพาสซีฟสองเท่าที่รวมอยู่ในโครงเครื่องโดยตรงดังนั้นเครื่องจักรอาจอยู่ในตำแหน่งที่เหมาะสมใกล้กับการผลิตไม่จำเป็นต้องใช้พื้นฐานพิเศษสำหรับ CMM นี้ในกรณีส่วนใหญ่
โต๊ะทำงานหินแกรนิตคุณภาพสูง:
โต๊ะทำงานรองรับ CMM ทั้งหมด คุณภาพเป็นสิ่งสำคัญสำหรับประสิทธิภาพการทำงาน!CMM ของเราทำด้วยหินแกรนิตธรรมชาติที่มีความแม่นยำสูง หนัก และมั่นคงจาก “Mount TAI”;สิ่งนี้สามารถรองรับการหน่วงการสั่นสะเทือนและปรับปรุงประสิทธิภาพของ CMM
ไกด์ที่แนบมาในทุกแกน:
สภาพแวดล้อมของ CMM มีข้อกำหนดที่เข้มงวด แต่อาจมีความแตกต่างบางอย่าง เช่น อุณหภูมิและฝุ่นละอองในห้องตรวจวัดตามมาตรฐานแล้ว เครื่องจักร CNC ทั้งหมดของเรามีคู่มือที่แนบมาด้วยสิ่งนี้ช่วยปกป้องไกด์จากความเสียหาย สิ่งสกปรก และผลกระทบจากความร้อนโดยตรงสิ่งนี้สามารถป้องกันฝุ่นจากภายนอกและการเปลี่ยนแปลงของอุณหภูมิเป็นสิ่งสำคัญสำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่นมาก
แรงเสียดทาน "แก้ไขอัตโนมัติ" เกียร์:
CMM ของเราใช้ระบบส่งแรงเสียดทาน และมีระบบ “แก้ไขอัตโนมัติ” ในทุกแกนระบบส่งกำลังใช้โครงสร้างแบบ “fixed + micro suspension” เพื่อให้แน่ใจว่าการส่งกำลังขนานกับไกด์เวย์ทำให้เครื่องวัดไม่ต้องบำรุงรักษาเป็นส่วนใหญ่
ชิ้นส่วนสำคัญที่นำเข้า:
ชิ้นส่วนสำคัญมีความสำคัญต่อความเสถียรของเครื่องจักรมากที่สุดเฉพาะการออกแบบที่ดีที่สุดและคุณภาพที่ดีที่สุดของชิ้นส่วนหลักเท่านั้นที่จะทำให้ CMM มีเสถียรภาพเป็นเวลานานชิ้นส่วนสำคัญทั้งหมดเป็นแบรนด์ที่มีชื่อเสียง (เซอร์โวมอเตอร์ ระบบส่งกำลัง ระบบนิวแมติก ฯลฯ)สิ่งนี้ทำให้ความแม่นยำและอายุการใช้งานของ CMM ดีที่สุด
RENISHAW ออปติคัลสเกล:
มาตราส่วนออปติคัลเป็นส่วนสำคัญที่สุดสำหรับ CMM;RENISHAW เป็นค่าสถานะที่ดีที่สุดในโดเมนของชิ้นส่วน CMMมีผลิตภัณฑ์ที่ดีที่สุดและชื่อเสียงด้านบริการที่ดีที่สุด!CMM ของเราใช้มาตราส่วนออปติคัลความแม่นยำสูงของ RENISHAW เสมอความละเอียด 0.05 um.
ทิศทางลมรอบทิศทางทั้ง 4 ด้าน:
แนวทางการแบกอากาศโดยใช้โครงสร้างล้อมรอบ 4 ด้าน!นี่คือสัญลักษณ์ของความเสถียรและคุณภาพ!ใน CMM ของเรา แต่ละแกนมีตัวควบคุมแรงดันอากาศหลายตัวในทิศทางต่างๆ และตลับลูกปืนลม การออกแบบตลับลูกปืนลมรูปวงแหวนรับประกันเครื่องมือที่มั่นคงระหว่างการเคลื่อนย้าย
เทคโนโลยีรูเล็ก:
ปริมาณการใช้อากาศ: 150NL/นาทีเทคโนโลยีรูเล็ก ๆ ทำให้คอนเดนเสทโซนระหว่างแบริ่งอากาศและทางนำมันสามารถชดเชยความร้อนเล็กน้อยที่มาจากแรงเสียดทานการเคลื่อนไหว!เทคโนโลยีนี้ช่วยปรับปรุงความเสถียรทางความร้อนของ CMM และรักษาความเสถียรของความแม่นยำในระยะยาว

ซอฟต์แวร์

เหตุผล-DMISRational - DMIS คือชุดซอฟต์แวร์การวัด 3 มิติแบบบูรณาการขนาดใหญ่ที่พัฒนาขึ้นใหม่นอกเหนือจากการพัฒนาและออกแบบซอฟต์แวร์สตูดิโอซึ่งคำนึงถึงความต้องการของผู้เริ่มต้นเพื่อการเรียนรู้และใช้งานซอฟต์แวร์ที่ง่ายดาย และข้อกำหนดด้านการทำงานของผู้ใช้ระดับสูงสำหรับซอฟต์แวร์ ที่สำคัญกว่านั้น ซอฟต์แวร์ดังกล่าวได้กลายเป็นต้นแบบสำหรับ CMM มาตรฐานซอฟต์แวร์การวัดโปรแกรม Rational DMIS ได้รับการออกแบบด้วยเคอร์เนล DMIS แบบเนทีฟทั้งหมดจนถึงเวอร์ชัน 5.0 ของ DMIS ซึ่งแตกต่างจากที่เรียกว่า "สนับสนุน DMIS" โดยสิ้นเชิง (เคอร์เนลไม่ใช่ DMIS)อย่างที่เราทราบกันดีว่า DMIS ได้กลายเป็นมาตรฐาน ISO (ISO 22093:2003)

ฟังก์ชั่นโพรบ

หัวโพรบ: MH20i หัววัดด้วยมือโดย RENISHAW
