ระบบการตรวจวัดการมองเห็นอัตโนมัติวงแหวน LED สีที่เคลื่อนที่ได้วงแหวนแสงแบบสไลด์ไลต์ในแบบ HD

ระบบวัดการมองเห็นอัตโนมัติ ไฟวงแหวน LED สีแบบเคลื่อนย้ายได้ กล้อง HD แบบสไลด์เชิงเส้น

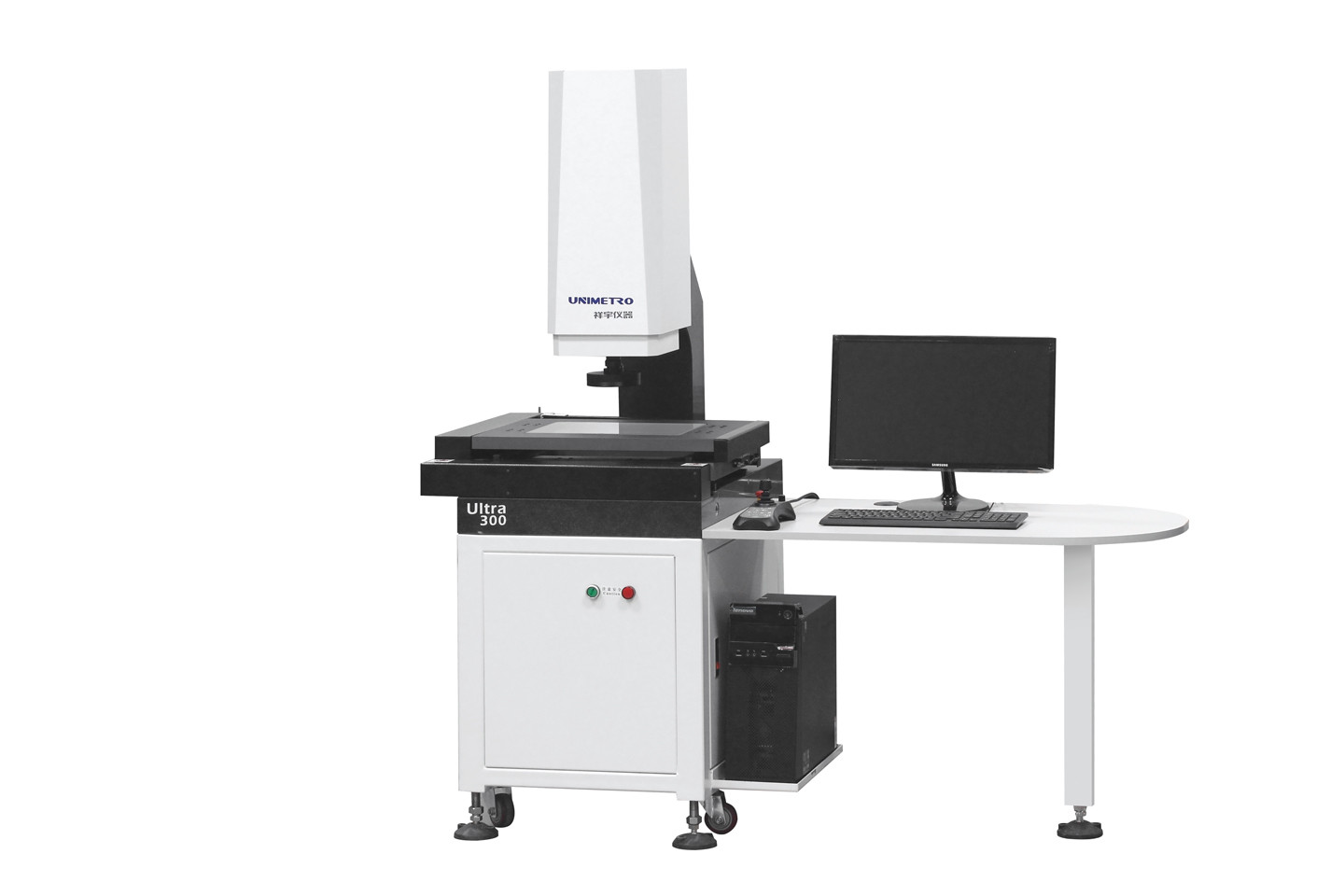

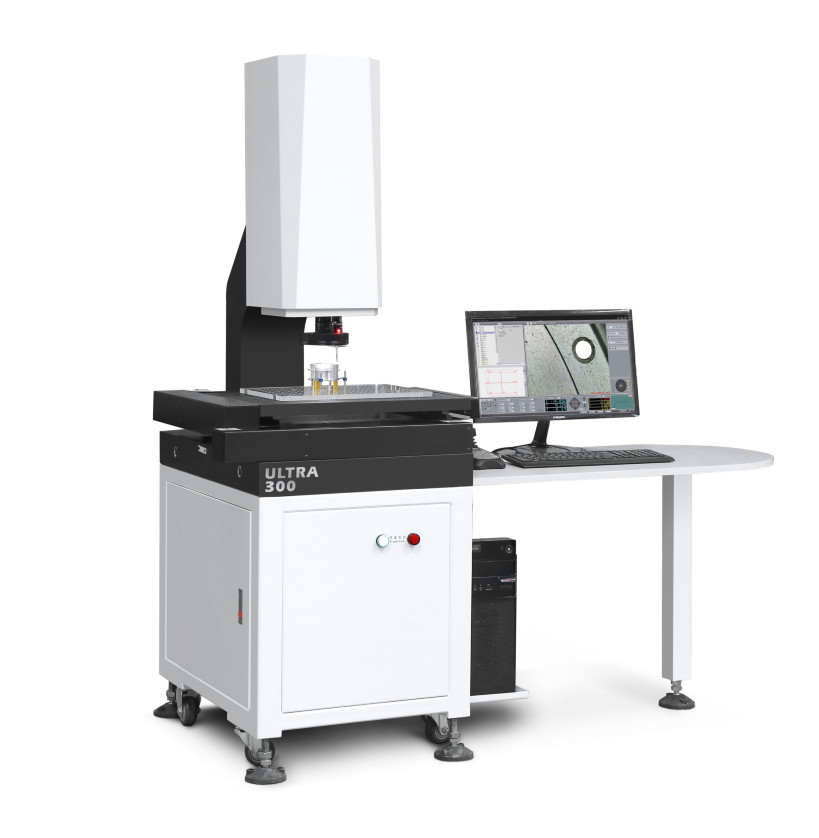

ระบบการวัดด้วยภาพรุ่น ULTRA เป็นเครื่องวัดสายตาอัตโนมัติที่มีความแม่นยำสูงอย่างเต็มรูปแบบซึ่งพัฒนาขึ้นสำหรับการวัด GD&T พร้อมการควบคุมด้วยมอเตอร์อัตโนมัติแบบสามแกนโดยมาพร้อมกับการโฟกัสอัตโนมัติ การควบคุมแสงอัตโนมัติ และการเคลื่อนที่อัตโนมัติของการกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ เพื่อให้การวัดขนาดเชิงเส้นและเรขาคณิตเป็นไปอย่างรวดเร็วและแม่นยำ





<P style=" text-align: left; font-size:25px; color: #092f97; border-bottom: 4PX double #092F97;">ลักษณะสินค้า ◆การควบคุมรายละเอียดคุณภาพ
1) ฐานหินแกรนิตและเสา เสถียรภาพที่ดีเยี่ยม
2) ขั้นตอนการทำงานของอลูมิเนียมทำให้การควบคุมการเคลื่อนไหวตอบสนองอย่างรวดเร็วและยืดหยุ่น
3) ขั้นตอนการทำงานที่มีการประมวลผลพื้นผิวออกซิเดชันอย่างหนักป้องกันรอยขีดข่วน
4) มาตรฐานพร้อมไกด์เชิงเส้นที่แม่นยำ บอลสกรูและเซอร์โวมอเตอร์ AC เป็นต้น เพื่อให้มั่นใจในความแม่นยำและความเสถียรของระบบการเคลื่อนไหว
5) ระบบควบคุมแบบบูรณาการที่ฝังด้วยการควบคุมการเคลื่อนไหวและการควบคุมสัญญาณทั้งหมดเป็นการส่องสว่างและการอ่านสเกลเชิงเส้นช่วยให้มั่นใจถึงประสิทธิภาพของเครื่องที่เสถียรมาก

◆ การกำหนดค่าประสิทธิภาพสูง
1) XYZ สามแกน CNC ควบคุมอัตโนมัติและตำแหน่งที่ถูกต้อง;
2) สเกลเชิงเส้นแก้วความแม่นยำสูง 1 um เพื่อให้มั่นใจในความแม่นยำของตำแหน่งและความแม่นยำในการวัดของระบบ
3) กล้องสีความละเอียดสูง GIGA เพื่อตอบสนองความต้องการในการสังเกตที่ชัดเจนและการวัดที่แม่นยำ
4) เลนส์ซูมคลิกความละเอียดสูง 6.5x เพิ่มความแม่นยำสองเท่าและการแก้ไขพิกเซลเพียงครั้งเดียวเท่านั้น

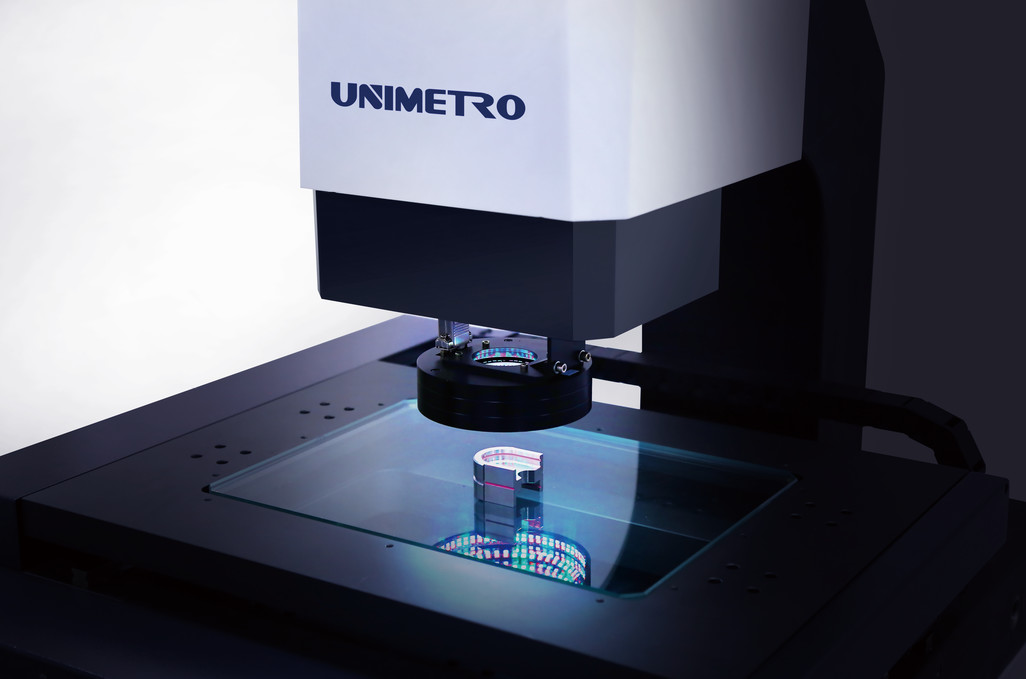

5) ด้วยพื้นผิวที่ตั้งโปรแกรมได้ 5-Ring 8-Division LED Cold Illumination และ Contour LED การส่องสว่างแบบคู่ขนานและการปรับแสงอัจฉริยะในตัว มันสามารถควบคุมความสว่างใน 8 ส่วนโดยอัตโนมัติและรับรู้การปรับความสว่าง 256 ระดับอย่างชาญฉลาด

◆ ซอฟต์แวร์การวัดที่มีประสิทธิภาพ
1) ด้วยซอฟต์แวร์การวัดคอมโพสิตภายนอก-อาร์เรย์ RationalVue ซีรีส์ ULTRA สามารถนำเสนอฟังก์ชันการวัดคอมโพสิต 2D/3d อันทรงพลัง
2) อินเทอร์เฟซการทำงานที่เรียบง่ายและเข้าใจง่ายทำให้การวัดง่ายขึ้นและมีประสิทธิภาพมากขึ้น
3) โปรแกรมการวัดอัตโนมัติสามารถตั้งค่าให้เสร็จสิ้นการวัดแบบกลุ่มได้อย่างมีประสิทธิภาพและรวดเร็ว

◆ การขยายที่ยืดหยุ่น
1) เซ็นเซอร์แบบไม่สัมผัสหลายแบบและระบบฟิกซ์เจอร์แบบเร็วเป็นตัวเลือก ซึ่งสามารถตอบสนองความต้องการในการวัดที่แตกต่างกันจากลูกค้าที่แตกต่างกัน

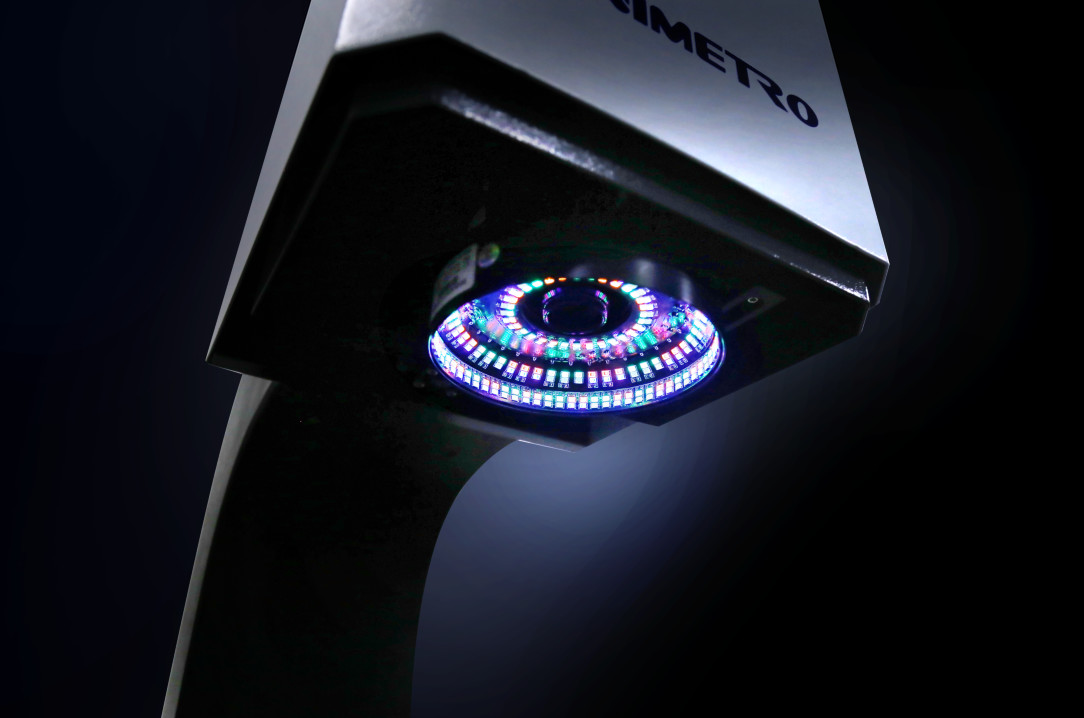

2) ไฟวงแหวน LED แบบเปลี่ยนสีได้สำหรับซีรีส์ ULTRA ซึ่งทำให้ซีรีส์นี้มีความยืดหยุ่นและทรงพลังมากขึ้นสำหรับชิ้นส่วนต่างๆ ด้วยวัสดุหรือรูปทรงประเภทต่างๆ ให้การใช้งานการวัดที่ทรงพลังยิ่งขึ้น
3) ด้วยการขยายที่ยืดหยุ่นของซีรีส์ ULTRA ทำให้สามารถใช้งานร่วมกับหัววัดแบบสัมผัส เซ็นเซอร์วัดแบบไม่สัมผัส และแขนหุ่นยนต์ เพิ่มประสิทธิภาพในการวัดได้สูง





พารามิเตอร์

แบบอย่าง		ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
การเดินทางแกน X / Y (มม.)		300x200	400x300	500x400	600x500
การเดินทางแกน Z		200 มม. (ยกได้ตามความต้องการของลูกค้า)
แกน X/Y/Z-3 สเกลเชิงเส้น		ความละเอียดสเกลเชิงเส้นแก้ว: 0.1um
โหมดแนะแนว		คู่มือการเชิงเส้นที่แม่นยำ, รางเลื่อนคู่แบบรางคู่

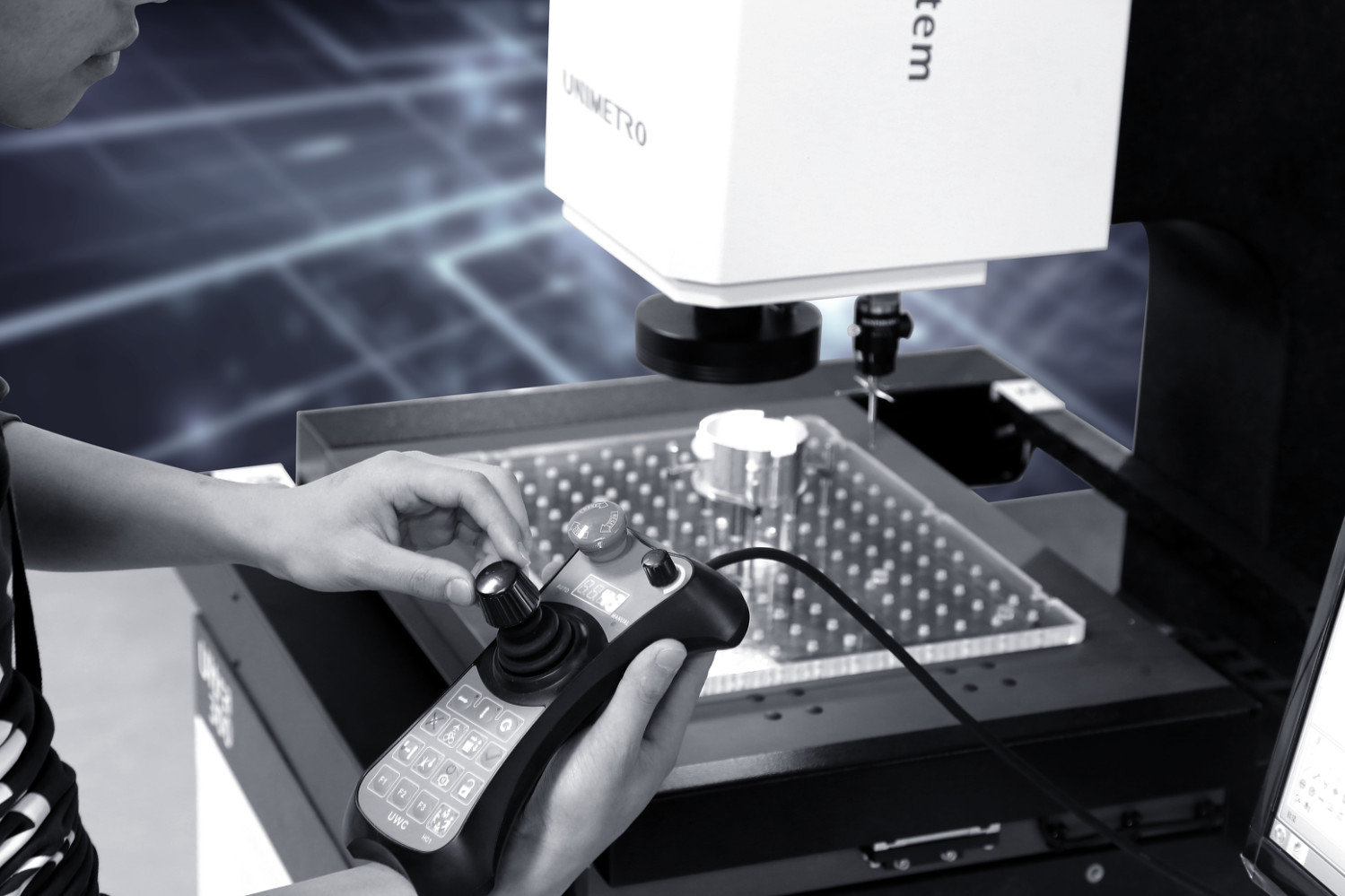

โหมดการทำงาน		ตัวควบคุมจอยสติ๊ก, การทำงานของเมาส์, โปรแกรมตรวจจับอัตโนมัติ
ความแม่นยำ		แกน XYZ:≤2.5+L/200um
ความสามารถในการทำซ้ำ		±2.5um
ระบบวิดีโอ	CCD	กล้อง CCD สีความละเอียดสูง 1/3"
	เลนส์	เลนส์ซูมคลิกต่อ 6.5X;กำลังขยายแสง: 0.7X-4.5X;กำลังขยายวิดีโอ: 26X~172X(จอภาพ 21.5")
ระบบไฟส่องสว่าง	คอนทัวร์	ไฟส่องสว่างรูปทรงขนาน LED
	พื้นผิว	0 ~ 255 การส่องสว่างพื้นผิว LED 5 วงแหวน 8 ส่วนที่ปรับได้แบบไม่มีขั้นบันได
กำลังขยาย		0.7X~4.5X
ซอฟต์แวร์การวัด		UNIMETRO 2D ซอฟต์แวร์วัดอัตโนมัติเต็มรูปแบบ
กำลังโหลด		±2.5um
สภาพแวดล้อมในการทำงาน		25Kg
พาวเวอร์ซัพพลาย		อุณหภูมิ 20 ℃±2 ℃, ช่วงความชื้น<2℃/ชม. ความชื้น 30~80% การสั่นสะเทือน<0.002g,<15Hz
ขนาด (กว้าง * ลึก * สูง) (มม.)		220V/50Hz/10A
ขนาด (กว้าง * ลึก * สูง) (มม.)		1600*780*1700	1750*920*1700	1900x1080x1700	1050*1280*1700
น้ำหนักสุทธิ (กก.)		380	450	600	800

* L คือการวัดความยาว (มม.) ความแม่นยำเชิงกลของแกน Z และความแม่นยำของโฟกัสสัมพันธ์กับพื้นผิวของชิ้นงาน
* กำลังขยายเป็นค่าโดยประมาณ ซึ่งสัมพันธ์กับขนาดของจอภาพและความละเอียด
* มุมมองภาพ (มม.) = (แนวทแยง*แนวนอน*แนวตั้ง)
* สามารถเลือกวัตถุประสงค์ 0.5X หรือ 2X ได้ และรองรับการขยายภาพ: 13X~86X หรือ 52X~344X



ฟังก์ชั่นซอฟต์แวร์

◉ ป้อนไฟล์ CAD และวัด
◉ อาร์เรย์ชิ้นส่วนและการวัดมาโคร
◉ โฟกัสอัตโนมัติและการวัดความสูง
◉ ฟังก์ชั่นการนำทางช่วยให้ระบุตำแหน่งได้อย่างรวดเร็ว
◉ ฟังก์ชันการวัดทางเรขาคณิตที่ทรงพลัง
◉ รายงานข้อมูลหลายรายการและฟังก์ชันเอาต์พุตข้อมูลกราฟิก

◉ โปรแกรมผู้ใช้ที่ยืดหยุ่น
◉ การสร้างองค์ประกอบอ้างอิง
◉ ฟังก์ชันตรวจจับขอบอันทรงพลัง
◉ รองรับอุปกรณ์เสริมภายนอกหลายตัว
◉ การคำนวณความคลาดเคลื่อนทางเรขาคณิตขององค์ประกอบโดยอัตโนมัติ
◉ วัดผลการผลิตที่ซับซ้อนได้อย่างรวดเร็วและสะดวก
