Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

ข้อมูลพื้นฐาน
Place of Origin: China
ชื่อแบรนด์: UNIMETRO
Model Number: HE
Minimum Order Quantity: 1
ราคา: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 1 per month
ข้อมูลรายละเอียด
การเดินทางแกน Z: 150มม เลนส์ใกล้วัตถุ: เลนส์ซูมแบบแมนนวล / เลนส์ซูมอัตโนมัติ 0.7-4.5X / เลนส์ Navitar สำหรับตัวเลือก
กำลังขยาย: 33-195X ช่องมองภาพ: 8.1-1.3
ความละเอียดในการวัด: 1um / 0.5um / 0.25um / 0.1um สำหรับอุปกรณ์เสริม ซอฟต์แวร์การวัด: ซอฟต์แวร์การวัดคอมโพสิต Rational Vue 3D
ไฟส่องสว่าง: LED วงแหวน 8 ส่วนที่ตั้งโปรแกรมได้สำหรับไฟพื้นผิว, LED วงแหวน 40 ส่วนสำหรับอุปกรณ์เสริม, ไฟ LED รูปท
แสงสูง:

ระบบการวัดการมองเห็น

,

ระบบการวัดการมองเห็น

,

เครื่องวัดการมองเห็นขนาดใหญ่


รายละเอียดสินค้า

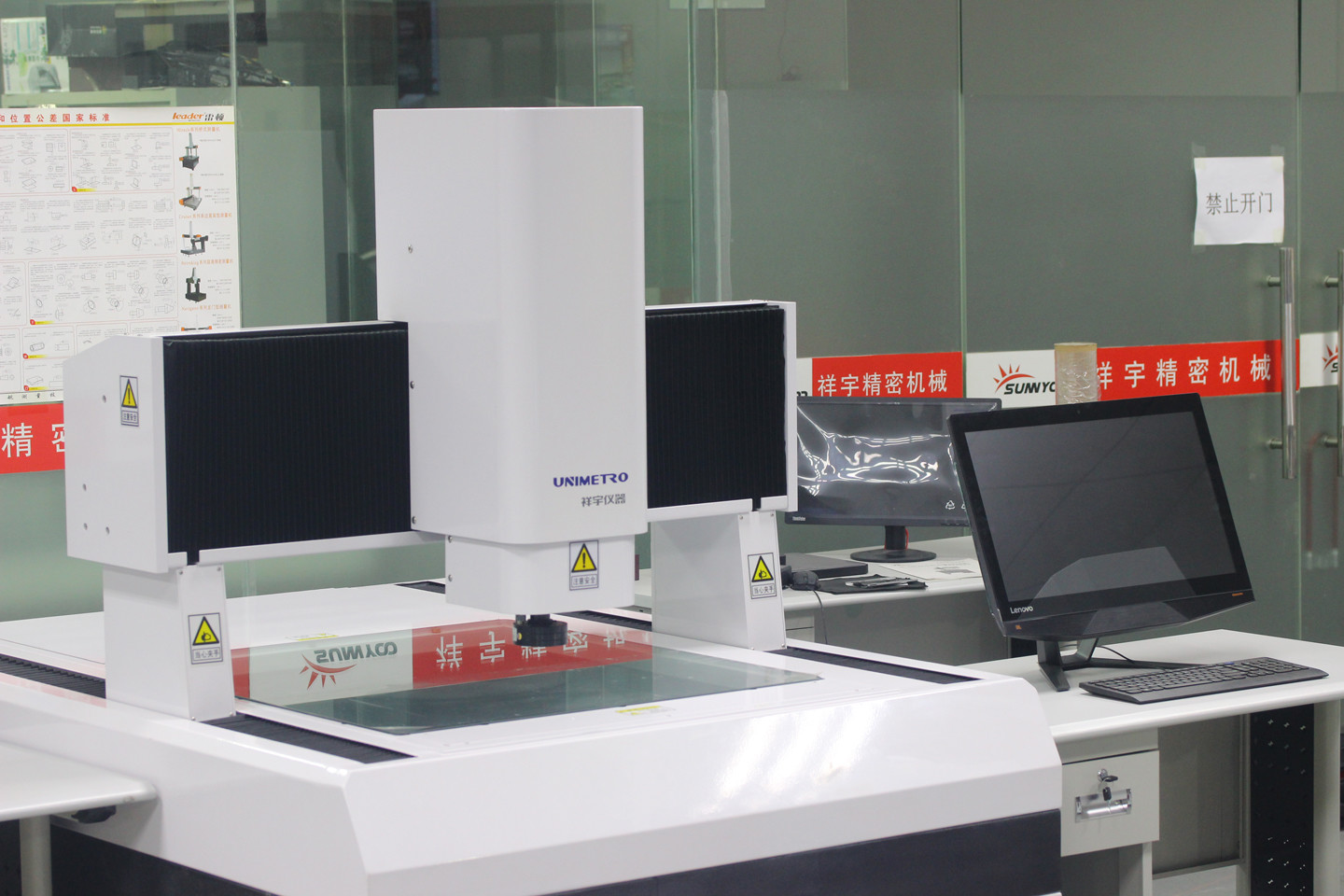

HE Series Gantry Type CNC Automatic Vision Measurement Machine





คำอธิบายผลิตภัณฑ์



เครื่องวัดการมองเห็นประเภทโครงสำหรับตั้งสิ่งของที่มีความแม่นยำสูง HE ซีรีส์รวมความแม่นยำสูงและประสิทธิภาพสูง ให้การวัดความเร็วสูงสำหรับองค์ประกอบทางเรขาคณิตของชิ้นส่วนประเภทต่างๆซีรีส์ HE มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมและผลิตภัณฑ์ต่างๆ เช่น PCB, ลามิเนตหุ้มทองแดง, แว่นตาขนาดใหญ่, โมดูล LCD และวัสดุฉนวน ฯลฯ



การวิเคราะห์องค์ประกอบจำกัดถูกนำมาใช้ในกระบวนการออกแบบของซีรีส์ HE ช่วยให้มั่นใจถึงความแข็งแกร่งสูงและโครงสร้างทางกลที่แม่นยำฐานเครื่องจักรใช้โครงสร้างชนิดสะพานเคลื่อนย้ายได้แบบเฟรมปิด ซึ่งเรียบง่ายและมีความสามารถในการโหลดสูงและประสิทธิภาพการเคลื่อนไหวที่ดีที่สุด



ฐานเครื่องจักรหินแกรนิตเกรด 000 มีความแข็งแกร่งสูง ต้านทานการกัดกร่อน และเสถียรภาพสูง



ขั้นตอนการทำงานสามารถตั้งค่าโซลูชันการตรึงผลิตภัณฑ์หลายรายการล่วงหน้าได้ นอกจากนี้ยังมีตัวเลือกการรวมเลนส์หลายตัวเพื่อตอบสนองความต้องการการวัดที่แตกต่างกันจากลูกค้าแต่ละราย



ระบบควบคุมการเคลื่อนไหววงปิดแบบเต็มช่วยให้มั่นใจถึงประสิทธิภาพการเคลื่อนไหวและตำแหน่งที่ดีที่สุด

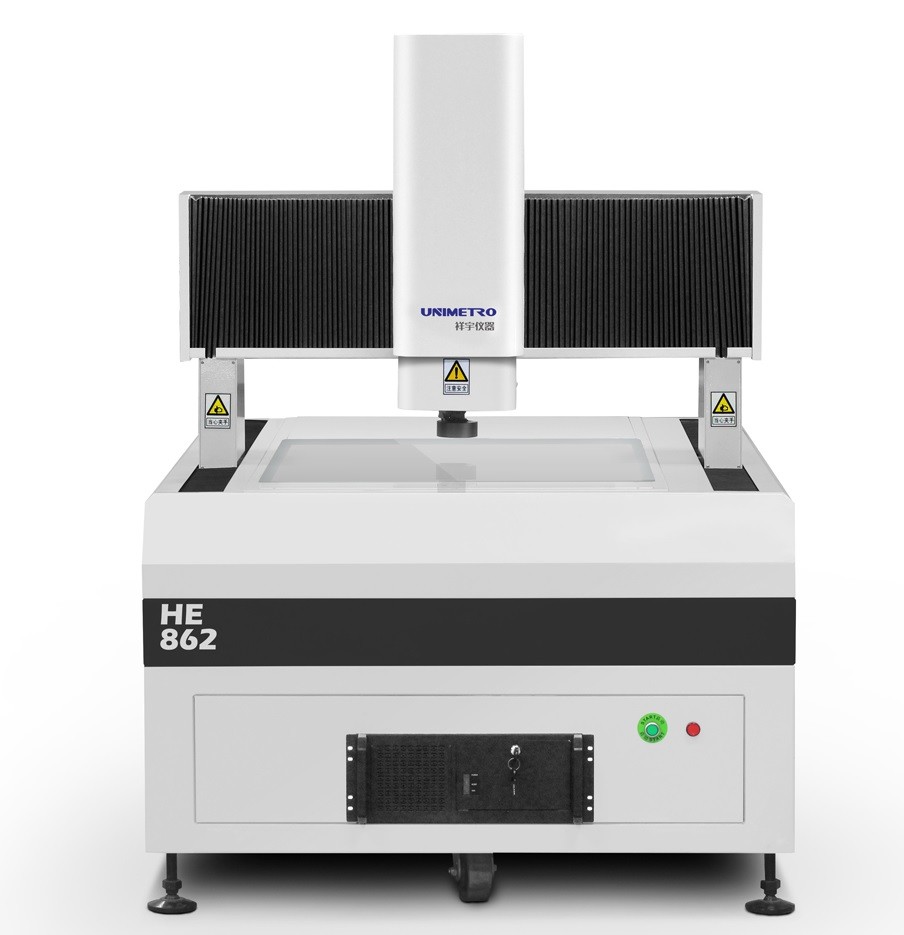

Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 0



ด้วยการวิเคราะห์องค์ประกอบไฟไนต์และหินแกรนิตเกรด 000 เราได้รับการออกแบบโครงเครื่องจักรที่เหมาะสมและเหมาะสมที่สุด ซึ่งรับประกันความแข็งแกร่งและความน่าเชื่อถือสูง



เครื่องวัดการมองเห็นขนาดใหญ่ประสิทธิภาพสูงซีรีส์ HE ใช้ตัวควบคุมการเคลื่อนไหว UWC และมอเตอร์แรงบิดสูง ให้การควบคุมการเคลื่อนไหวที่มีประสิทธิภาพสูง การเร่งความเร็วสูงและการหาตำแหน่งที่รวดเร็วทำให้มีประสิทธิภาพสูงในกระบวนการวัด



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 1

แพ็คเกจโซลูชันเครื่องตรวจวัดด้วยสายตาขนาดใหญ่ UWC มอเตอร์ของ Panasonic สำหรับตัวเลือก



โครงเครื่องมีโครงสร้างโครงสำหรับตั้งสิ่งของที่เคลื่อนที่ได้ ซึ่งช่วยให้มั่นใจได้ถึงโครงสร้างที่เรียบง่ายและชาญฉลาดขึ้น พร้อมโหลดที่สูงขึ้นและประสิทธิภาพการเคลื่อนไหวที่ดีขึ้น

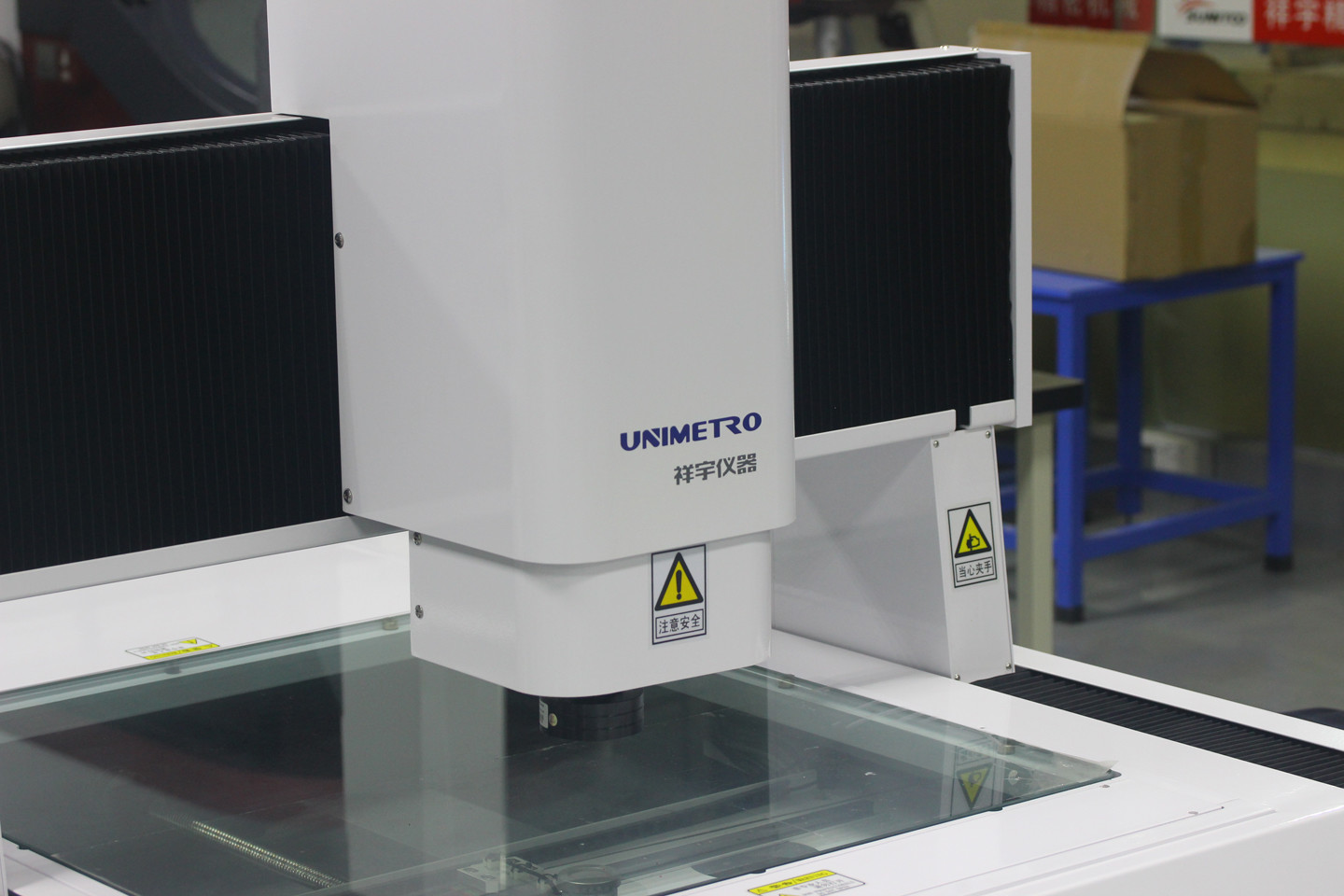

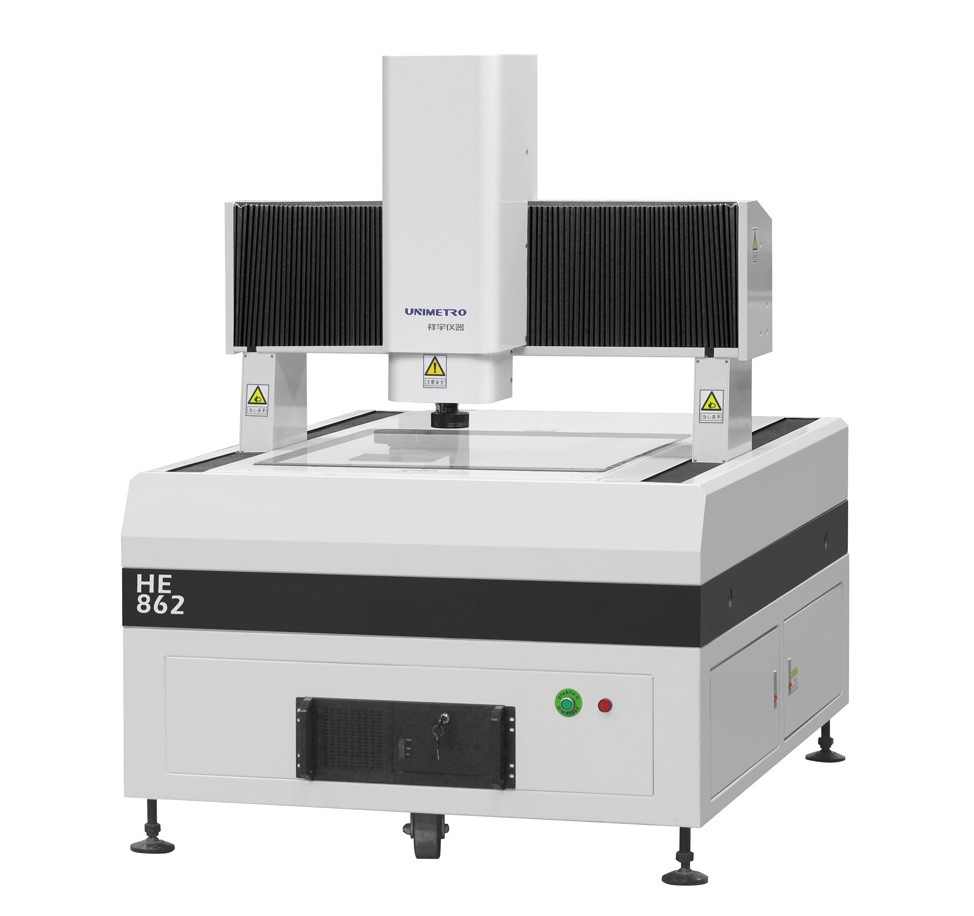

ภาพรายละเอียด



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 2 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 3



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 4 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 5

แกน X/Y ใช้วิธีไลเนอร์ไกด์ที่แม่นยำ แกน Z ใช้ครอสเรลประสิทธิภาพสูงกับกลุ่มขับเคลื่อนแรงเสียดทานดั้งเดิมของเยอรมัน



รวมถึงเครื่องชั่งเชิงเส้น Renishaw ที่มีความแม่นยำสูง ความเสถียร และวงจรชีวิตที่ยาวนาน



ตามความต้องการของผู้ใช้ ขั้นตอนการทำงานสามารถตั้งค่าล่วงหน้าได้ด้วยการติดตั้งผลิตภัณฑ์หลายประเภท นอกจากนี้ยังมีตัวเลือกการรวมเลนส์และกล้องหลายตัว ให้ความยืดหยุ่นแก่ผู้ใช้มากขึ้น

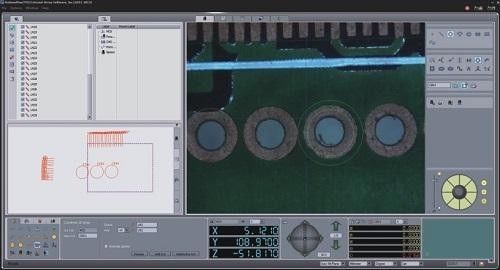

ด้วยซอฟต์แวร์ Rational-Vue อันทรงพลัง ผู้ใช้สามารถบรรลุโปรแกรมการวัดที่ซับซ้อนได้อย่างง่ายดายในการผลิตจำนวนมาก เครื่องวัดการมองเห็นซีรีส์ HE สามารถเป็นเครื่องมือวัดที่ทรงพลังได้



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 6











พารามิเตอร์



แบบอย่าง

ฯพณฯ 652

HE862

HE1080

HE1210

HE1512

HE1812

การเดินทาง X, Y (มม.)

500*600

600*800

800*1000

1,000*1200

1200*1500

1200*1800

การเดินทางแกน Z(มิลลิเมตร)

200 ตัว (สามารถเลี้ยงได้ตามความต้องการของลูกค้า)

โหลดความจุ

ประมาณ35 กก

ขนาด (มม.)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

น้ำหนัก (กิโลกรัม)

1500

1800

2900

3200

4400

4800

ปณิธาน

0.5μm (0.1um สำหรับตัวเลือก)

กล้อง

กล้องดิจิตอล 2M HD GIGA

เลนส์ซูม

เลนส์ซูมอัตโนมัติระดับมืออาชีพ กำลังขยายเลนส์ซูม: 1~10X

การขยายวิดีโอ

18~195X (ตามรุ่นต่างๆ ของกล้องที่เลือก กำลังขยายจะเปลี่ยนไป กำลังขยายจริงขึ้นอยู่กับข้อมูลที่วัดได้)

เอฟโอวี

8.1~1.3 มม. (ตามรูปแบบการจับคู่ที่แตกต่างกันของกล้องและเลนส์ มุมมองภาพจะเปลี่ยนตามไปด้วย และขอบเขตการมองเห็นจริงขึ้นอยู่กับข้อมูลที่วัดได้)

ความแม่นยำ*

≤ (3+L/200)μm

ไฟส่องสว่าง

ไฟ LED พื้นผิวแบบตั้งโปรแกรมได้ 5 วงแหวน 8 ส่วน (ไฟวงแหวน 40 ส่วน, ไฟโคแอกเชียล, ไฟวงแหวนหลายสีแบบเคลื่อนย้ายได้สำหรับตัวเลือก)










โซลูชันทางเลือก



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 7 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 8



ความสว่าง:
เลนส์:
โพรบสัมผัส:
เซ็นเซอร์เลเซอร์
4/8/40 ส่วน LEDsurface ring light
ไฟวงแหวน LED 48 ส่วน 4 สี
ไฟวงแหวน LED 4 สี เคลื่อนย้ายได้
เลนส์ซูมมีรอยบุบด้วยมือ
เลนส์ซูมอัตโนมัติ
เลนส์ซูมบุบด้วยมือพร้อมแสงร่วมแกน
เลนส์ซูมอัตโนมัติพร้อมแสงร่วมแกน
ชุด Renishaw MCP
ข้อผิดพลาดในการวัด<=0.75µm
เรนิชอว์ PH6+TP20
ข้อผิดพลาดในการวัด<=0.35µm
เลเซอร์เซนเซอร์แบบไม่สัมผัสของ KEYENCE
เซ็นเซอร์วัดแสงสีขาว
