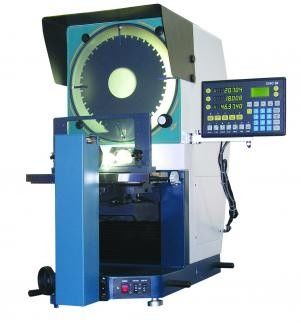

Horizontal Optical Digital Profile Projector Machine For Shaft Parts Measuring

ข้อมูลพื้นฐาน
Place of Origin: China
ชื่อแบรนด์: UNIMETRO
Model Number: UNPJ26-400H
Minimum Order Quantity: 1
ราคา: Discussible
Packaging Details: Wood case
Delivery Time: 15 work days
Payment Terms: T/T
Supply Ability: 5 per month
ข้อมูลรายละเอียด
การส่งผ่านแสงพื้นผิว: ใยแก้วนำแสง โครงสร้างออปติก: แนวนอน
ขนาดขั้นตอนการทำงาน (มม.): 450 x 150 ช่วงการวัด (มม.): 250 x 150
ความแม่นยำในการวัด: 3+L/75um (L คือความยาวในการวัด หน่วย:มม.) <i>Max.</i> <b>แม็กซ์</b> <i>loading(kg)</i> <b>กำลังโหลด (กก.)</b>: 5
แสงสูง:

digital profile projector

,

profile projector machine


รายละเอียดสินค้า



เครื่องฉายภาพโปรไฟล์ออปติคอลแนวนอนหน้าจอ 400 มม. สำหรับการวัดชิ้นส่วนเพลา



บทนำ


โปรเจคเตอร์โปรไฟล์ออปติคอลแนวนอน UNPJ26-400H ซีรีส์ได้รับการออกแบบสำหรับการใช้งานทั่วไป มีการออกแบบที่ชาญฉลาดและใช้งานง่าย แกน Z ใช้วิธีแนะนำประเภท V ที่มีประสิทธิภาพสูง การส่งสัญญาณเบาและสะดวกสบาย

การส่องสว่างของเส้นขอบจะเปลี่ยนจากความสว่างสูงเป็นความสว่างต่ำ เหมาะสำหรับการวัดส่วนต่างๆไฟส่องสว่างคุณภาพสูงให้ภาพที่คมชัดและกำลังขยายที่แม่นยำ

แสงพื้นผิวใช้ใยแก้วนำแสงในการส่งสัญญาณ ขนาดเล็ก ความสว่างสูงและใช้งานง่ายโปรเจคเตอร์ UNPJ26-400H ซีรีส์แนวนอนแบบออปติคัลฝังตัวด้วยหน้าจอฉายภาพขนาดใหญ่ การออกแบบออปติกแนวนอน เป็นเครื่องมือวัดที่สมบูรณ์แบบสำหรับชิ้นส่วนเพลา



พารามิเตอร์


ขนาดขั้นตอนการทำงาน (มม.)

450 x 150

ช่วงการวัด (มม.)

250 x 150

ช่วงโฟกัส (มม.)

0-80

ความละเอียด (มม.)

0.001

ความแม่นยำในการวัด

0.001

แม็กซ์กำลังโหลด (กก.)

5




เลนส์

กำลังขยาย

10X

20X

50X

100X

ดูช่วง

φ40mm

φ20mm

φ8mm

φ4mm

ระยะการทำงาน

88mm

81mm

54mm

45mm



หน้าจอโปรเจ็กเตอร์
เส้นผ่าศูนย์กลางหน้าจอ: 400mm
ช่วงการหมุน: 0 - 360 องศา
ความละเอียดของมุมหมุน: 1'
ความแม่นยำในการวัดการหมุน: 4'

ข้อผิดพลาดในการขยาย: 0.08%

ไฟส่องสว่าง

แสงรูปร่างและแสงพื้นผิว: หลอดฮาโลเจน 24V150W
แสงพื้นผิว: หลอดฮาโลเจน 24V150W พร้อมอุปกรณ์สะท้อนแสง

สภาพแวดล้อมในการทำงาน

20℃±5℃ ความชื้น 40% -70%RH
ขนาดการทำงาน (มม.) : 687 x 443 x 942
น้ำหนัก: 150kg
