| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UNIMETRO |
| หมายเลขรุ่น: | UNIPJ-300AZ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Discussible |
| รายละเอียดการบรรจุ: | ไม้กรณี |
| เวลาการส่งมอบ: | ทำงาน 5 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 20 ต่อเดือน |
| ความแม่นยำในการวัด: | ≤ (3+ลิตร/75) | ขนาดหน้าจอ (มม.): | Ф 312 มม. ช่วงการแสดงผล>Ф300(พร้อมเส้นตัดขวาง) |
|---|---|---|---|
| ช่วงการหมุนหน้าจอ: | 0 ° ~ 360 ° | ความละเอียดมุมหมุน: | 1' หรือ 0.01° |
| แสงสว่าง: | 24V / 150w - หลอดฮาโลเจน | ||
| แสงสูง: | โปรเจคเตอร์ดิจิตอลโปรเจคเตอร์เครื่องโปรเจคเตอร์รายละเอียด,profile projector machine |
||
คุณสมบัติ
แนวดิ่งสูง : เทคโนโลยีการติดตั้งแบบผู้ใหญ่ช่วยให้มั่นใจในแนวตั้งของแกน XY, XY และ YZ
ความแม่นยำสูง: ความแม่นยำในการวัด 3+L/75um ชั้นนำในอุตสาหกรรม
การบรรทุกหนัก: การออกแบบทางกลขั้นสูง ระยะการแก้ไข ให้การรับน้ำหนักสูงสุด 50 กก. และความแม่นยำยังคงมีเสถียรภาพภายใต้การโหลดสูงสุด
โครงสร้างออปติคอลที่โดดเด่น: โปรเจ็กเตอร์โปรไฟล์ออปติคัล UNIPJ ซีรีส์มีการออกแบบออปติคัลที่โดดเด่น ให้ภาพที่ชัดเจนแก่ผู้ใช้ และขจัดผลกระทบจากแหล่งกำเนิดแสงของสิ่งแวดล้อม
การวัดมุมที่แม่นยำ: หน้าจอฉายภาพ แกน A ใช้ตัวแปลงสัญญาณตำแหน่งตะแกรงวงกลมแทนตัวเข้ารหัสแบบเดิม ขจัดข้อผิดพลาดทางกลและฟันเฟือง ให้ความแม่นยำในการวัดมุมสูง
บทนำ

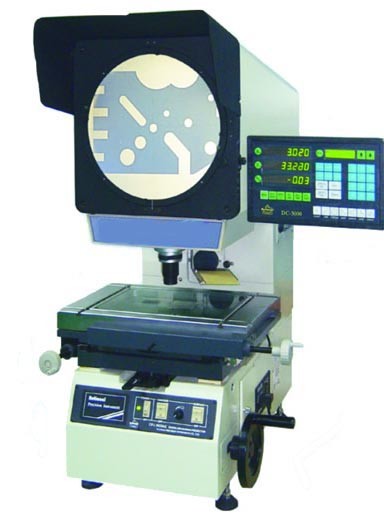

โปรเจ็กเตอร์โปรไฟล์ UNIPJ-300AZ ซีรีส์เป็นที่รู้จักกันดีในเรื่องระบบออปติคัลที่โดดเด่นและกำลังขยายที่แม่นยำ ข้อผิดพลาดของการวัดขอบของเส้นขอบจะน้อยกว่า 0.08% เมื่อใช้แสงเส้นขอบนอกจากนี้ยังมีสวิตช์เท้าให้การทำงานที่สะดวกยิ่งขึ้นสำหรับผู้ใช้
โปรเจ็กเตอร์โปรไฟล์ UNIPJ-300AZ ซีรีส์ใช้โครงสร้างสเตจแบบตายตัวผู้ใช้ย้ายกล่องออปติคัลสำหรับการโฟกัสซึ่งให้ความสามารถในการโหลดที่หนักกว่ามากสำหรับขั้นตอนการทำงานนอกจากนี้ ขนาดการเดินทางบนเวทียังใหญ่กว่ารุ่นดั้งเดิมมากอีกด้วย
พารามิเตอร์
แบบอย่าง | ภาพเชิงลบ | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A |
||
ภาพบวก | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ |
|||
| โต๊ะทำงาน | ขนาดเวที (มม.) | 354*228 | 404*228 | 450*280 |
||
| ขนาดแก้ว (มม.) | 210*160 | 260*160 | 306*196 |
|||
| แกน X, การเดินทาง (มม.) | 150 | 200 | 250 |
|||
| แกน Y, การเดินทาง (มม.) | 100 | 100 | 250 |
|||
| แกน Z, การเดินทาง (มม.) | 100 | 100 | 100 |
|||
| น้ำหนัก | (กิโลกรัม) | 160 | 160 | 180 |
||
| ขนาด (L * W * H) | (มม.) | 780*780*1100 | 780*780*1100 | 810*780*1120 |
||
| ความแม่นยำในการวัด (อืม) | &le (3+L/75) (L คือความยาวของชิ้นงานที่จะวัด หน่วย:mm) |
|||||
| ความละเอียด (แกน X, แกน Y) | 0.5μm |
|||||
หน้าจอโปรเจ็กเตอร์ | ขนาดหน้าจอ (มม.) | ∅312 ช่วงที่ใช้>∅300(พร้อมเส้นตัดขวาง) |
||||
ช่วงการหมุนหน้าจอ | 0 ° ~ 360 ° | |||||
ความละเอียดมุมหมุน | 1‵ หรือ 0.01° |
|||||
เลนส์ | กำลังขยาย | 10X (ตัวเลือก) | 20X (ตัวเลือก) | 50X (ตัวเลือก) | 100X (ตัวเลือก) |
|
| มุมมองวัตถุ (มม.) | ∅60 | ∅30 | ∅15 | ∅6 |
||
| ระยะการทำงาน (มม.) | 77.7 | 44.3 | 38.4 | 25.4 |
||
| Max.ความสูงของชิ้นงาน | 90mm | 90mm | 90mm | 90mm |
||
| ระบบประมวลผลข้อมูล | ระบบประมวลผลข้อมูลมัลติฟังก์ชั่น DC-3000 ที่แสดงเป็นภาษาอังกฤษ สามารถใช้รวบรวมข้อมูลและวัดจุด เส้น วงกลม มุม และระยะทางได้ |
|||||
| ไฟส่องสว่าง | การส่องสว่างของการส่งและการสะท้อนแสง: หลอดฮาโลเจน 24V / 150w |
|||||
| พลัง | 110V/220V(AC) กำลังไฟรวม 50/60Hz = 400W |
|||||
| คูลลิ่ง | โดยแฟนๆ |
|||||
| เครื่องประดับ | เครื่องพิมพ์ขั้นต่ำ (ตัวเลือก), เครื่องตรวจจับขอบ (ตัวเลือก), ซอฟต์แวร์ M2D (ตัวเลือก) และอื่น ๆ โปรดดูรายละเอียดเพิ่มเติมที่อุปกรณ์เสริมสำหรับ Profile Projector |
|||||
