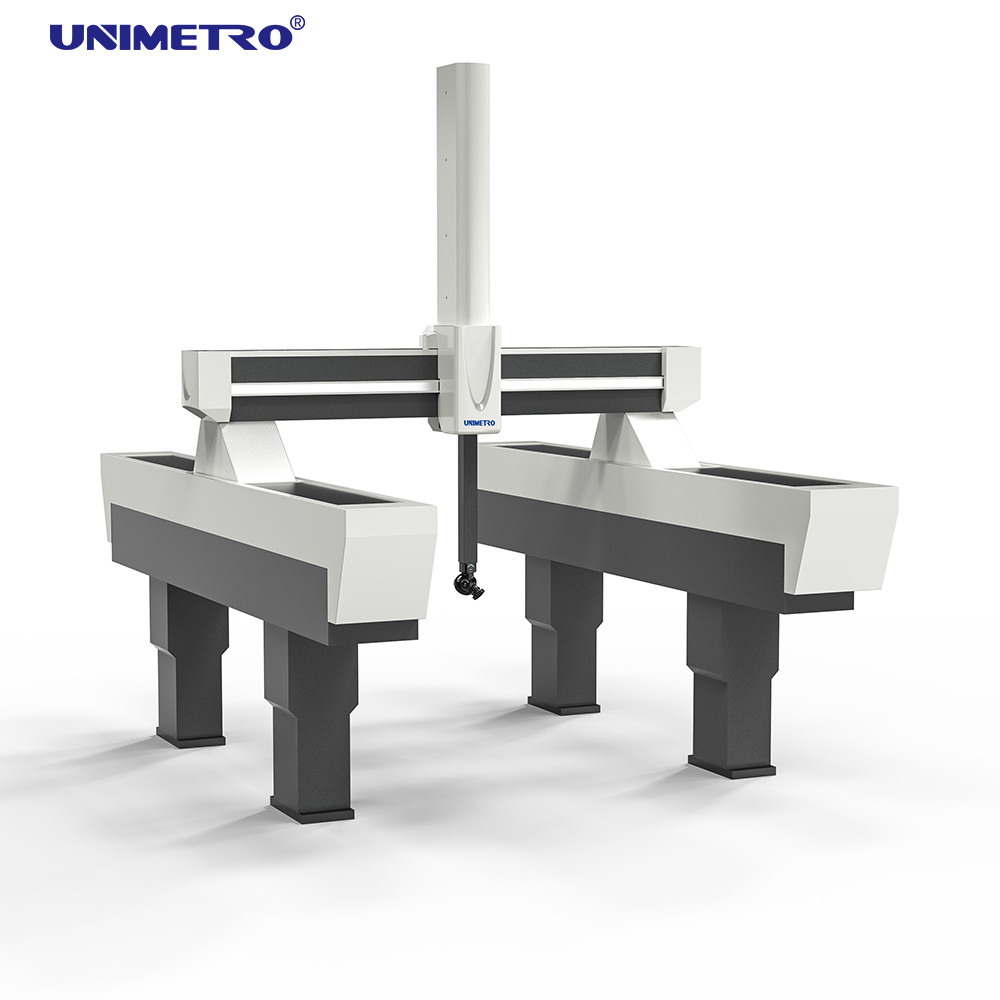

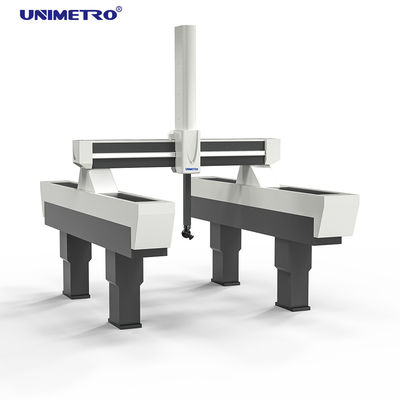

ซูเปอร์ที่แม่นยำแม่นยำ 3D พิกัดเครื่องวัดเครื่องวัดพิกัด 1.1 um

ซูเปอร์ที่แม่นยำแม่นยำ 3D พิกัดเครื่องวัดเครื่องวัดพิกัด 1.1 um

Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: UNIMETRO
ได้รับการรับรอง: CE
หมายเลขรุ่น: Metroking

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: ไม้กรณี
เวลาการส่งมอบ: 60 วันทำการ
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 1 ต่อ 75 วัน
ติดต่อตอนนี้
รายละเอียดสินค้า
วัสดุ: หินแกรนิต วิธีแนะนำแกน Y: คู่มือ DUO ประกบ
เซอร์โวมอเตอร์: มอเตอร์เซอร์โวไฟฟ้ากำลังสูง MPEE (เอ่อ) S: จาก 1.1 + L / 400
MPEP (เอ่อ) S: จาก 1.4

เครื่องวัดพิกัดที่เที่ยงตรงแม่นยำสูงจาก 1.1 um Institution

คุณสมบัติ

เครื่องวัดพิกัดของ Metroking series เครื่องวัดพิกัด 3 มิติเป็นการสะท้อนถึงประสบการณ์ของการพัฒนาและการผลิตเครื่องวัดความแม่นยำสูง ได้รับการยอมรับจากหลายอุตสาหกรรม Metroking series กลายเป็นแบบอย่างในอุตสาหกรรมการวัดที่มีความแม่นยำสูง เหมาะสำหรับชิ้นงานที่มีความแม่นยำสูงในการวัดและการสแกนแบบโค้งนอกจากนี้ยังสำหรับสถาบันที่เป็นทางการและการวัดชิ้นงานมาตรฐาน

เครื่องวัดพิกัดเครื่องวัดพิกัดเครื่อง CNC CNC ความแม่นยำสูงของ Metroking ใช้วัสดุหินแกรนิตการออกแบบองค์ประกอบ จำกัด และโครงสร้างของโครงหลังคาเพื่อให้มั่นใจได้ถึงเสถียรภาพและความน่าเชื่อถือสูง

คานขวางหินแกรนิตฐานเครื่องรวมขั้นตอนการทำงานของคอลัมน์และแกน Z สร้างโครงสร้างเฟรมแบบเต็มรูปแบบเพื่อให้แน่ใจว่าคุณสมบัติของความมั่นคงสูงการเปลี่ยนรูปต่ำและเสถียรภาพทางความร้อนที่โดดเด่น

เครื่องวัดพิกัด 3 แกนของเครื่องวัดพิกัดแบบ 3 มิติของ Metroking series ใช้สายพานซิงโครนัสที่ทันสมัยเป็นระบบขับเคลื่อนซึ่งกระบวนการทำงานจะไม่สร้างความวุ่นวายขึ้นอย่างรวดเร็วและอายุการใช้งานยาวนาน

แกน Y ใช้แนวทางนำร่อง DUO เป็นระบบขับขี่แกนกลาง 3 แกนโดยใช้การขับตรงกลางมีการติดตั้งเครื่องชั่งเชิงเส้นความแม่นยำสูงในตำแหน่งศูนย์กลางการยับยั้งการเคลื่อนที่ของแกนของแกนชดเชยการลดความผิดพลาดของ abbe

การใช้มอเตอร์เซอร์โวมอเตอร์กำลังสูงช่วยเพิ่มประสิทธิภาพในการควบคุมการเคลื่อนไหวได้ดียิ่งขึ้นช่วยเร่งการเบรคและวิ่งเร็วขึ้น

เครื่องวัดพิกัด 3 มิติของ Metroking series ใช้ระบบอากาศที่มีประสิทธิภาพสูงแกน Z มีสมดุลอากาศช่วยเพิ่มความแม่นยำในการจับคู่ทำให้การเคลื่อนไหวมีความน่าเชื่อถือและราบรื่น ระบบกรองที่แม่นยำ 3 ระดับช่วยให้มั่นใจได้ถึงวงจรชีวิตที่ยาวนานของแนวทาง ใช้สายไฟและสายพ่วงที่มีประสิทธิภาพสูงช่วยให้มั่นใจได้ถึงเสถียรภาพของอุปกรณ์อิเล็กทรอนิกส์

ขับเคลื่อนด้วย Renishaw

ตัวควบคุม Renishaw UCC ขั้นสูง

การควบคุมแบบสากลสำหรับเครื่องวัดพิกัด 3 มิติ

Metroking series เครื่องวัดพิกัด 3 มิติสามารถใช้งานร่วมกับเครื่องตรวจจับสายสัญญาณแบบเต็มรูปแบบและเครื่องสแกนแบบสัมผัส นอกจากนี้ยังมีเส้นสแกนสายเลเซอร์หัววัดความแม่นยำสูงและความละเอียดสูง LV series CCD วัดสายตาดิจิตอลออปติคอลหัววัดเพื่อให้ได้ความแม่นยำสูงโค้งสแกนความเร็วสูง (วิศวกรรมย้อนรอย), วัดความแม่นยำสูงขนาดเล็กที่ติดต่อไม่เชิงขนาด

พารามิเตอร์

แบบ แกน การวัดความถูกต้อง มิติ พื้นที่ทำงาน น้ำหนัก กำลังโหลดสูงสุด
Mrasuring Range ISO10360-2: 2001 / GB / T16857.2-2006
X Y Z S Lx Ly Lz wx Wy WZ
มิลลิเมตร มิลลิเมตร มิลลิเมตร MPEE (UM) MPEP (UM) มิลลิเมตร มิลลิเมตร มิลลิเมตร มิลลิเมตร มิลลิเมตร มิลลิเมตร กิโลกรัม กิโลกรัม
NCF553 500 500 300 จาก 1.1 + L / 400 จาก 1.4 1600 1400 2550 600 600 400 6000 300
NCF564 500 600 400 จาก 1.2 + L / 400 จาก 1.5 1600 1600 2750 600 700 500 6200 350
NCF575 500 700 500 จาก 1.4 + L / 400 จาก 1.5 1600 1800 2950 600 800 600 6800 500
NCF686 600 800 600 จาก 1.4 + L / 400 จาก 1.5 1700 2000 3150 700 900 700 7200 600
NCF8106 800 1000 600 จาก 1.2 + L / 400 จาก 1.5 1900 2400 3150 900 1100 700 7800 700
NCF10126 1000 1200 600 จาก 1.5 + L / 400 จาก 1.8 2100 2800 3150 1100 1300 700 9800 800

สภาพการทำงาน

แรงดันไฟฟ้า: 220V

ความดันอากาศ: 0.7-1.0Mpa

ความถูกต้องของตัวกรอง: 0.3um

ปริมาณอากาศ: 0.12-0.45m³ / นาที

ช่วงอุณหภูมิ: 18-22 องศาเซลเซียส

วัฏจักรอุณหภูมิรายชั่วโมง: 1 ° C / h

การไล่ระดับความร้อน: 1 ° C / m

ความชื้นสัมพัทธ์: 55% -65%
