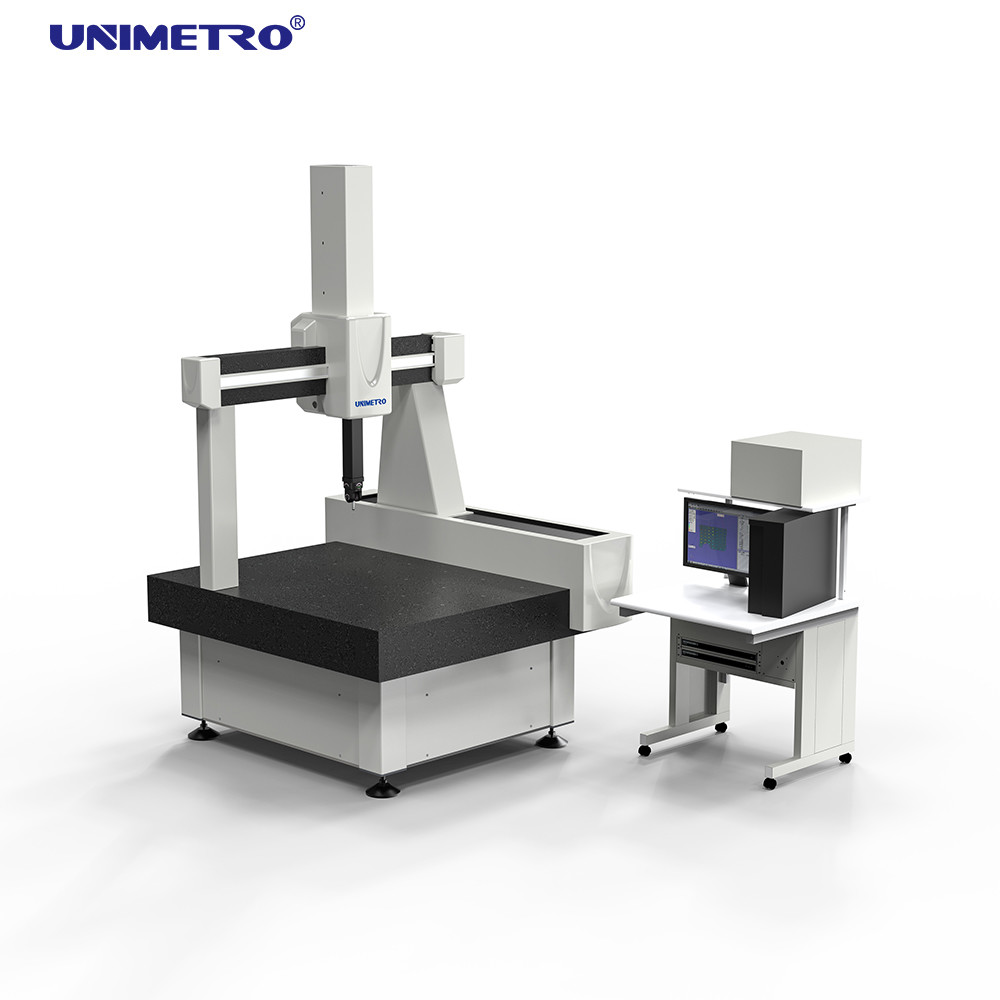

เครื่องวัดพิกัด Helium 3D พร้อมฐานหินอ่อน

เครื่องวัดพิกัด Helium 3D พร้อมฐานหินอ่อน

    • Helium 3D Coordinate Measuring Machine With Marble Base
  • Helium 3D Coordinate Measuring Machine With Marble Base

    รายละเอียดสินค้า:

    สถานที่กำเนิด: ประเทศจีน
    ชื่อแบรนด์: UNIMETRO
    ได้รับการรับรอง: CE,ISO
    หมายเลขรุ่น: ฮีเลียม

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1
    ราคา: Discussible
    รายละเอียดการบรรจุ: กล่องไม้
    เวลาการส่งมอบ: 3 ~ 5 สัปดาห์
    เงื่อนไขการชำระเงิน: T / T
    สามารถในการผลิต: 40
    ติดต่อ
    รายละเอียดสินค้า
    ชื่อผลิตภัณฑ์: เครื่องวัดพิกัด CMM วัสดุ: ฐานหินอ่อน
    ช่วงการวัด: 813 X 1200 X 710 มม เส้นผ่านศูนย์กลางโดยรวม: 1585 X 2000 X 2900 มม
    น้ำหนักเครื่อง: 2600kg MPEe: ≤ 1.8 + L / 350 (ไมครอน)
    MPEp: ≤ 2.5 ไมครอน ความละเอียดระดับ: 0.5um
    แสงสูง:

    Helium 3D Coordinate Measuring Machine

    ,

    550mm/s 3D Coordinate Measuring Machine

    ,

    marble base 3d cmm machine

    ฮีเลียมประเภท 800 * 1200 * 700 มม. เครื่องวัดพิกัด 3D CMM ความแม่นยำสูงอัตโนมัติเต็มรูปแบบ



    บทนำ

    “ ฮีเลียม” โดดเด่นด้วยเครื่องจักรที่มีความแม่นยำสูงสุดซึ่ง UNIMETRO ได้รับการพัฒนาและออกแบบมาทั้งหมดแต่ละชิ้นส่วนได้รับการคัดเลือกอย่างเคร่งครัดในช่วงเวลาของการผลิตและตรวจสอบให้แน่ใจว่าชิ้นส่วนทั้งหมดเชื่อมต่ออย่างสมบูรณ์และเหมาะสมในช่วงเวลาของการประกอบการยอมรับเครื่องวัดเกิดขึ้นตามมาตรฐาน ISO 10360-2ในการดำเนินการดังกล่าวจะใช้ขั้นตอนการยอมรับมาตรฐานสองขั้นตอนเครื่องวัดทั้งหมดวัดด้วยเลเซอร์ที่มีความแม่นยำสูงหลังจากนั้นจะทำการทดสอบตามมาตรฐานด้วยมาตรการของแข็งที่ได้รับการรับรอง DKD เช่นบล็อกเกจบอลเพลต ฯลฯดังนั้นเครื่องที่ลูกค้าใช้ในที่สุดจึงมีคุณภาพสูงจริงความแม่นยำสูงและเทคโนโลยีเยอรมัน



    พารามิเตอร์ทางเทคนิค

    พื้นที่วัด: X = 813mm, Y = 1220mm, Z = 710mm

    ขนาดโดยรวม: 1350 X 1580 X 2680 มม

    น้ำหนักชิ้นส่วนสูงสุด: 1200 กก

    น้ำหนักเครื่อง: 2600kg

    MPEe: ≤ 1.8 + L / 350 (ไมครอน)

    MPEp: ≤2.5μm

    ความละเอียดขนาด: 0.5um

    ความเร็ว 3D สูงสุด: 550mm / s

    การเร่งความเร็วสูงสุด 3D: 700 มม. / วินาที



    ข้อดี

    การลดการสั่นสะเทือนแบบพาสซีฟคู่สิทธิบัตร:

    CMM ส่วนใหญ่จะใช้ใน บริษัท และอยู่ใกล้กับเครื่องจักรและรถขนส่งอื่น ๆการสั่นสะเทือนมีผลต่อความแม่นยำของ CMMการสร้างรากฐานพิเศษเป็นวิธีแก้ปัญหาหนึ่ง แต่จะเสียค่าใช้จ่ายและมีปัญหาCMM ของเราได้รับการสนับสนุนสิทธิบัตรด้วยการลดการสั่นสะเทือนแบบพาสซีฟแบบคู่ที่รวมอยู่ในโครงเครื่องโดยตรงดังนั้นเครื่องอาจอยู่ในตำแหน่งที่เหมาะสมใกล้กับการผลิตไม่จำเป็นต้องมีรากฐานพิเศษสำหรับ CMM นี้ในกรณีส่วนใหญ่



    โต๊ะทำงานหินแกรนิตคุณภาพสูง:

    โต๊ะทำงานคือการสนับสนุนของ CMM ทั้งหมดคุณภาพของมันเป็นสิ่งสำคัญสำหรับประสิทธิภาพ!CMM ของเราทำด้วยโต๊ะทำงานหินแกรนิตธรรมชาติที่มีความแม่นยำสูงหนักและมั่นคงจาก“ Mount TAI”;สิ่งนี้สามารถรองรับการลดการสั่นสะเทือนและปรับปรุงประสิทธิภาพของ CMM



    คำแนะนำที่แนบมาในทุกแกน:

    สภาพแวดล้อมของ CMM มีข้อกำหนดที่เข้มงวด แต่อาจมีบางอย่างที่แตกต่างกันเช่นอุณหภูมิและฝุ่นในห้องตรวจวัดตามมาตรฐานเครื่อง CNC ทั้งหมดของเราจะติดตั้งไกด์ที่แนบมาสิ่งนี้ช่วยปกป้องแนวทางจากความเสียหายสิ่งสกปรกและอิทธิพลจากความร้อนโดยตรงวิธีนี้สามารถป้องกันฝุ่นภายนอกและการเปลี่ยนแปลงอุณหภูมิสิ่งสำคัญสำหรับการใช้งานในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น



    แรงเสียดทานเกียร์ "แก้ไขอัตโนมัติ":

    CMM ของเราใช้การส่งผ่านแรงเสียดทานและมีระบบ“ แก้ไขอัตโนมัติ” ในทุกแกนระบบส่งกำลังที่ใช้โครงสร้างแบบ“ fixed + micro suspension” เพื่อให้แน่ใจว่าการส่งกำลังขนานกับไกด์นั่นทำให้เครื่องวัดส่วนใหญ่ไม่ต้องบำรุงรักษา



    ชิ้นส่วนสำคัญที่นำเข้า:

    ชิ้นส่วนสำคัญมีความสำคัญที่สุดสำหรับความเสถียรของเครื่องจักรด้วยการออกแบบที่ดีที่สุดและคุณภาพของชิ้นส่วนสำคัญที่ดีที่สุดเท่านั้นที่สามารถทำให้ CMM มีเสถียรภาพเป็นเวลานานได้ชิ้นส่วนสำคัญทั้งหมดเป็นแบรนด์ที่มีชื่อเสียง (เซอร์โวมอเตอร์ระบบเกียร์ระบบนิวเมติกเป็นต้น)สิ่งนี้สามารถทำให้ความแม่นยำและอายุการใช้งานที่ดีที่สุดของ CMM



    RENISHAW มาตราส่วนแสง:

    มาตราส่วนแสงเป็นส่วนที่สำคัญที่สุดสำหรับ CMMRENISHAW เป็นแฟล็กที่ดีที่สุดในโดเมนของส่วน CMMมีผลิตภัณฑ์ที่ดีที่สุดและชื่อเสียงด้านการบริการที่ดีที่สุด!CMM ของเราใช้มาตราส่วนออปติคอลที่มีความแม่นยำสูงของ RENISHAW เสมอความละเอียด 0.05 um



    ทิศทางรอบทิศทางแบริ่งอากาศทั้ง 4 ด้าน:

    แนวทางแบริ่งอากาศโดยใช้โครงสร้างล้อมรอบ 4 ด้าน!นี่คือสัญลักษณ์ของความมั่นคงและคุณภาพ!ใน CMM ของเราแต่ละแกนมีตัวควบคุมความดันอากาศจำนวนมากในทิศทางที่แตกต่างกันและแบริ่งนิวเมติกการออกแบบแบริ่งนิวเมติกแบบวงแหวนรับประกันเครื่องมือที่มั่นคงในระหว่างการเคลื่อนย้าย



    เทคโนโลยีรูเล็ก:

    ปริมาณการใช้อากาศ: 150NL / นาทีเทคโนโลยีรูเล็ก ๆ ทำให้คอนเดนเสทโซนระหว่างแบริ่งอากาศและทางนำสามารถชดเชยความร้อนเล็กน้อยที่มาจากแรงเสียดทานจากการเคลื่อนไหว!เทคโนโลยีนี้ช่วยเพิ่มเสถียรภาพทางความร้อนของ CMM และรักษาเสถียรภาพความแม่นยำในระยะยาว



    ซอฟต์แวร์

    เหตุผล - DMIS

    Rational - DMIS เป็นชุดซอฟต์แวร์การวัด 3 มิติแบบบูรณาการขนาดใหญ่ที่พัฒนาขึ้นใหม่นอกเหนือจากการพัฒนาและออกแบบซอฟต์แวร์สตูดิโอซึ่งคำนึงถึงความต้องการของผู้เริ่มต้นในการเรียนรู้และใช้งานซอฟต์แวร์ได้ง่ายและความต้องการด้านการทำงานของผู้ใช้ระดับสูงสำหรับซอฟต์แวร์แล้วที่สำคัญกว่านั้นได้กลายเป็นต้นแบบสำหรับ CMM มาตรฐานซอฟต์แวร์การวัด
    โปรแกรม DMIS ที่มีเหตุผลได้รับการออกแบบโดยใช้เคอร์เนล DMIS แบบสมบูรณ์จนถึงเวอร์ชัน 5.0 ของ DMIS ซึ่งแตกต่างอย่างสิ้นเชิงกับสิ่งที่เรียกว่า "support DMIS" (เคอร์เนลไม่ใช่ DMIS)อย่างที่เราทราบกันดีว่า DMIS ได้กลายเป็นมาตรฐาน ISO (ISO 22093: 2003)

    เครื่องวัดพิกัด Helium 3D พร้อมฐานหินอ่อน 0



    ฟังก์ชั่นการแก้ปัญหา

    หัวโพรบ: หัวโพรบแบบมอเตอร์ PH20MT โดย RENISHAW



    Renishaw PH20 เป็นอีกหนึ่งผลิตภัณฑ์การวัดที่เป็นนวัตกรรมใหม่ที่เปิดตัวโดย บริษัท Renishaw ซึ่งช่วยเพิ่มประสิทธิภาพของ CMM ได้อย่างมาก

    นี่เป็นครั้งแรกที่เทคโนโลยีห้าแกนที่พัฒนาขึ้นสำหรับระบบการวัด Revo (ซึ่งได้รับรางวัลมากมาย) ถูกนำมาใช้ในแอพพลิเคชั่นทริกเกอร์ของข้อกำหนดต่างๆของ CMM

    ความสามารถในการกำหนดตำแหน่งแบบไม่มีขั้นตอนของ PH20 ซึ่งง่ายต่อการวัดและสัมผัสที่มุมใดก็ได้ช่วยให้แน่ใจว่าการวัดชิ้นงานที่ดีที่สุดและลดเวลาในการเปลี่ยนหัววัดการเคลื่อนที่แบบซิงโครนัสห้าแกนสามารถวัดชิ้นงานขนาดใหญ่บน CMM โดยลดพื้นที่ที่จำเป็นสำหรับการหมุนที่นั่งวัดรอบชิ้นงาน



    เครื่องวัดพิกัด Helium 3D พร้อมฐานหินอ่อน 1      เครื่องวัดพิกัด Helium 3D พร้อมฐานหินอ่อน 2



    โพรบ TP20 มาตรฐานอุตสาหกรรมในตัว

    ผู้ใช้ฐานทดสอบ PH20 สามารถใช้ชุดหัวทดสอบ tp20 ที่เป็นผู้ใหญ่ได้โดยตรงเพื่อให้มีการวัดแรงที่หลากหลายตัวเลือกการตรวจจับทิศทางและแท่งส่วนขยายเพื่อให้เป็นไปตามข้อกำหนดการใช้งานโมดูลแม่เหล็กสามารถป้องกันการชนกันและรับรู้การแลกเปลี่ยนอัตโนมัติโดยใช้กรอบแลกเปลี่ยน mcr20ni

    หัววัดแบบใช้มอเตอร์ PH20MT โดย RENISHAW: ระบบนี้ช่วยให้สามารถวัดชิ้นงานที่ซับซ้อนมากขึ้นได้อย่างรวดเร็วสมบูรณ์และทำซ้ำได้ด้วยความเป็นไปได้ในการหมุนเครื่องจึงกลายเป็นเครื่องวัด 5 ทิศทางและช่วยให้ประหยัดเวลาในการวัดได้อย่างมากโดยเฉพาะกับชิ้นงานที่เรียบง่าย



    การทำซ้ำตำแหน่ง:+0.5 ไมครอน

    ขั้นตอนการวางตำแหน่ง: ไร้ขีด จำกัด โดยพลการ

    แกนหมุน: 360 °

    แกนสวิง: 0 ° - 115 °

    จำนวนตำแหน่งทั้งหมด: นับไม่ถ้วน

    อุณหภูมิในการทำงาน: 10-40 ℃



    โพรบ: โมดูล TP20 SF



    โพรบ: ชุดประกอบหัววัด M2

    จำนวน ชื่อ ข้อมูลจำเพาะ จำนวน
    ก -5004-7585 แกนต่อโพรบ 10 มม 2
    A-5004-7586 แกนต่อโพรบ 20 มม 2
    A-5000-7806 หัววัดบอล Φ1× 10 มม 2
    A-5000-3603 หัววัดบอล Φ2× 20 มม 2
    A-5000-3604 หัววัดบอล Φ3× 10 มม 2
    A-5000-4161 หัววัดบอล Φ4× 20 มม 2
    A-5000-2286 หัววัดบอล Φ5× 50 มม 1
      หัววัดประแจ   2
    รวม: 8 ประเภท   15 ชิ้น
