เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ตงกวน
ชื่อแบรนด์: UNIMETRO
หมายเลขรุ่น: OMQ100
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Discussible
เงื่อนไขการชำระเงิน: T/T
ข้อมูลรายละเอียด
ช่วงการเคลื่อนที่ของแกน Z: 45มม พิสัย: 83*55มม
ขนาดภายนอก: 500*380*750มม น้ำหนัก: 28กก
การแบก: 3 กำลังขยาย: 0.088X
ความแม่นยำ: ±(3+ลิตร/50) หน่วยแสดงผลขั้นต่ำ: 0.0001มม
ระยะการทำงานแกน Z: 120มม เซ็นเซอร์รูปภาพ: กล้องอุตสาหกรรม 6 ล้านพิกเซล
แสงสูง:

เครื่องวัดการมองเห็น

,

ระบบการวัดการมองเห็น

,

เครื่องวัดการมองเห็นด้วยปุ่มเดียว


รายละเอียดสินค้า

เครื่องมือวัดด้วยปุ่มเดียวคุณภาพสูง เครื่องวัดการมองเห็นง่าย โรงงานวัด

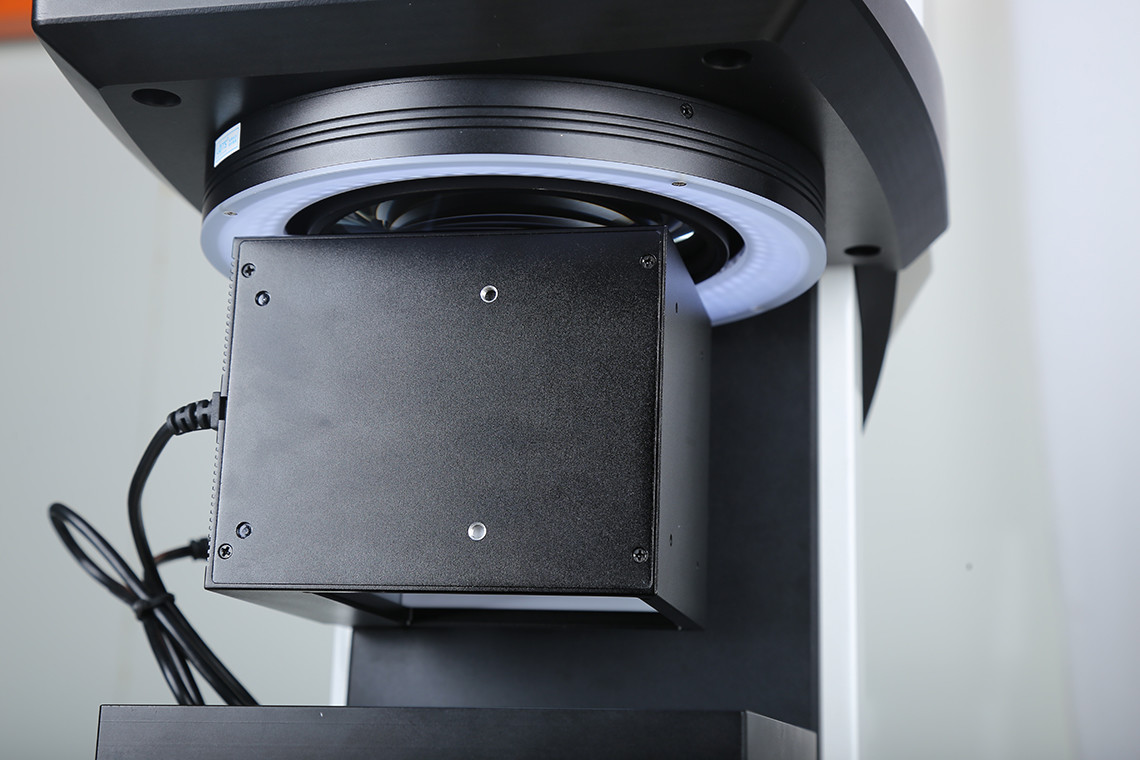

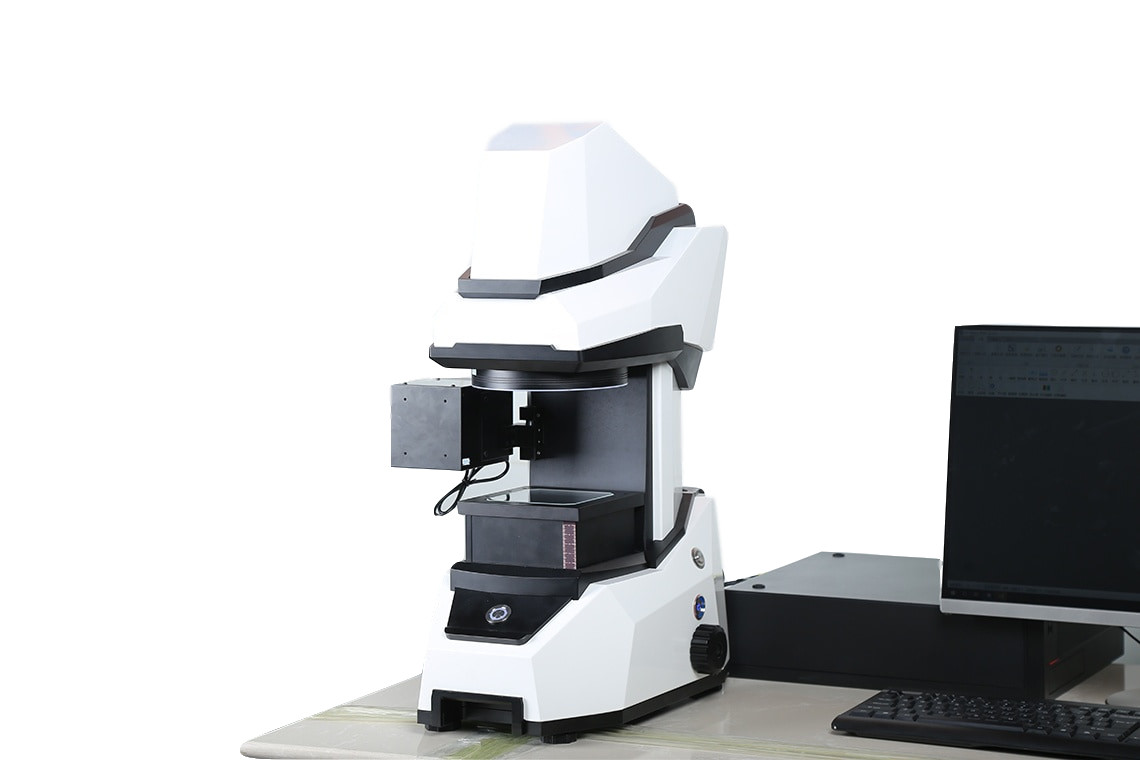

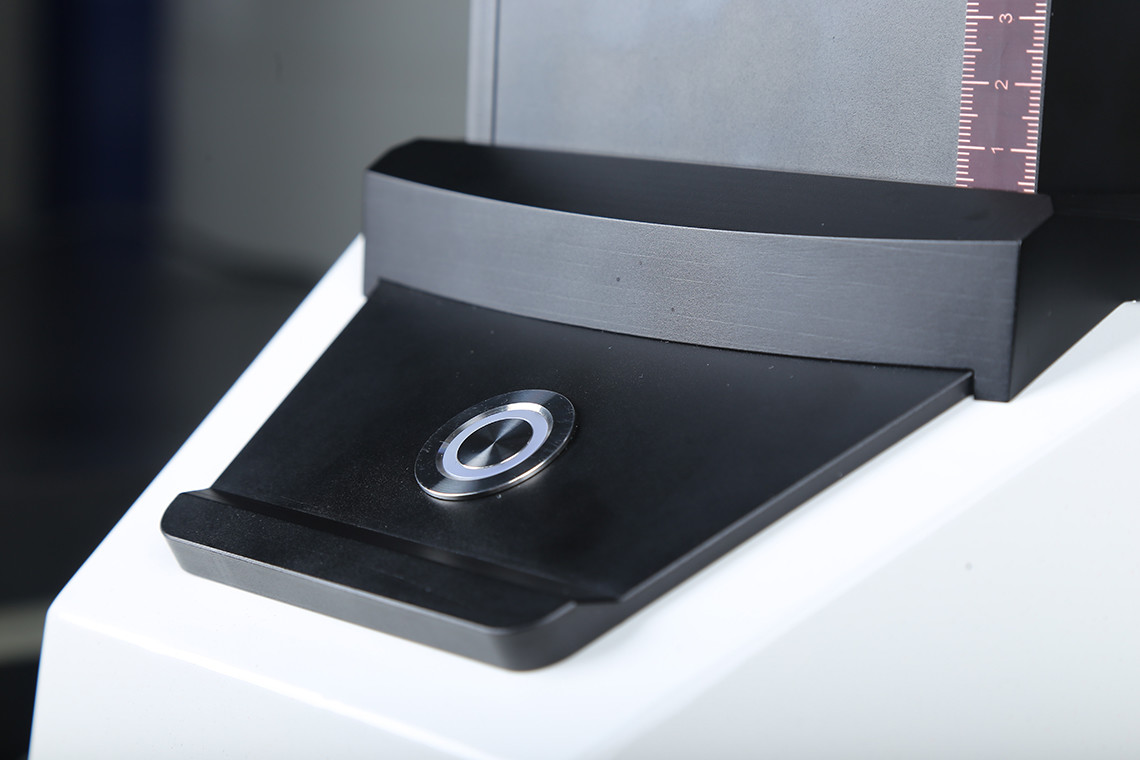

เครื่องมือวัดแบบปุ่มเดียวซีรีส์ OMQ100 พร้อมเลนส์ออปติคอลความละเอียดสูงแบบ telecentric สองเท่า รวมกับอัลกอริธึมการวิเคราะห์ภาพที่มีความแม่นยำสูง และรวมเข้ากับหลักการวัดแฟลชด้วยปุ่มเดียวเครื่องมือสามารถระบุตำแหน่งวัตถุการวัด จับคู่แม่แบบ ประเมินการวัดและสร้างรายงานโดยอัตโนมัติตามรูปร่างของชิ้นงานต้องแตะปุ่มเริ่มต้นเท่านั้นเพื่อรับรู้การวัดที่รวดเร็วและแม่นยำด้วยปุ่มเดียว



text:center; text:center;



ข้อดีของผลิตภัณฑ์

เครื่องมือวัดแบบดั้งเดิม เช่น โปรเจ็กเตอร์ เครื่องมือวัดภาพ กล้องจุลทรรศน์เครื่องมือ โปรไฟล์ เวอร์เนียร์คาลิปเปอร์ ไมโครมิเตอร์ ฯลฯ กำลังเผชิญกับปัญหามากมายในการวัด เช่น การวางตำแหน่งของวัตถุการวัดที่ใช้เวลานาน การวางตำแหน่งต้นทาง เวลาในการทำงานเป็นชุดที่ยาวนาน ผู้สำรวจที่แตกต่างกันนำไปสู่ผลการวัดที่แตกต่างกัน การจัดการสถิติข้อมูลที่ซับซ้อน ฯลฯ

เครื่องมือวัดแบบปุ่มเดียวซีรีส์ OMQ100 จะช่วยแก้ปัญหาที่ยุ่งยากของเครื่องมือวัดแบบดั้งเดิมในการตรวจจับข้อดีของพวกเขามีดังนี้:


การจับคู่อัตโนมัติ
ผลิตภัณฑ์ประเภทเดียวกันได้รับการตั้งโปรแกรมครั้งเดียว จัดเก็บอย่างถาวร และจับคู่โดยอัตโนมัติเมื่อทำการวัด
● การวัดอัตโนมัติ
สามารถทำงานร่วมกับแขนกลเพื่อรับรู้การวัดอัตโนมัติ
การสอบเทียบอย่างง่าย
ต้องใช้ปุ่มปรับเทียบการทำงานเพียงปุ่มเดียวเพื่อให้มั่นใจถึงความแม่นยำในการวัดด้วยการสอบเทียบแบบหลายมุม รอบทิศทาง และเต็มสนาม
ง่ายต่อการใช้
การออกแบบซอฟต์แวร์ที่มนุษย์สร้างขึ้นและชาญฉลาด โดยไม่ต้องดำเนินการโดยผู้ใช้มากเกินไป เรียนรู้ง่าย ใช้งานง่าย ใช้งานง่าย
● ฟังก์ชันการวัด
การวัดสองมิติของจุด เส้น วงกลม ส่วนโค้ง มุม ระยะห่างระหว่างจุดกับเส้น ระยะห่างระหว่างเส้นกับวงกลม เป็นต้น
บันทึกข้อมูลอัตโนมัติ
ผลลัพธ์ของการวัดจะถูกบันทึกลงในคอมพิวเตอร์โดยอัตโนมัติ รวมถึงวันที่ของการวัด หมายเลขแบทช์ของผลิตภัณฑ์ และข้อมูลอื่นๆ
การสแกนรูปร่าง
สแกนรูปร่างอย่างรวดเร็วและส่งออกไฟล์ DXF





ซอฟต์แวร์การวัด

อินเทอร์เฟซซอฟต์แวร์



<img alt="" data-cke-saved-src="/photo/visionmeasurementmachine/editor/20190513162446_20714.png" src="/photo/visionmeasurementmachine/editor/20190513162446_20714.png" style="height:378px; width:700px " ;"text-align:center;="">





โหมดการวัด

โหมดการวัดแบ่งออกเป็นการวัดชิ้นงานเดี่ยวและการวัดหลายชิ้นงาน ซึ่งสามารถค้นหาเทมเพลตการวัดที่ตั้งค่าไว้โดยอัตโนมัติด้วยปุ่มเดียว และทำการวัดเป็นชุดได้อย่างรวดเร็วและแม่นยำ



ฟิลด์แอปพลิเคชัน



เครื่องมือวัดแบบปุ่มเดียวซีรีส์ OMQ100 สามารถใช้ในเครื่องจักร, อิเล็กทรอนิกส์, แม่พิมพ์, การฉีดขึ้นรูป, ฮาร์ดแวร์, ยาง, เครื่องใช้ไฟฟ้าแรงดันต่ำ, วัสดุแม่เหล็ก, ปั๊มความแม่นยำ, ตัวเชื่อมต่อ, ตัวเชื่อมต่อ, ขั้ว, โทรศัพท์มือถือ, เครื่องใช้ในครัวเรือน, วงจรพิมพ์ กระดาน อุปกรณ์การแพทย์ นาฬิกา มีด และสาขาอื่นๆ



เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 2  เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 3

ฮาร์ดแวร์แก้ว 3C มือถือ


เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 4  เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 5

Gear Medical กระดูก เล็บ


เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 6  เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 7

แท็กอิเล็กทรอนิกส์ RFID สปริงและแหวนปิดผนึก


เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 8 เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 9 เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 10 เครื่องวัดการมองเห็นด้วยปุ่มเดียวพร้อมเลนส์สายตาความละเอียดสูง Telecentric 11




ข้อมูลจำเพาะ

แบบอย่าง
OMQ100M
OMQ100C
OMQ100D
ช่วงการเคลื่อนที่ของแกน Z(มิลลิเมตร)
45
60
ช่วง (มม.)
83×55
83×63
83×63/40×30
ขนาดภายนอก(มิลลิเมตร)
500×380×750
น้ำหนัก (กิโลกรัม)
28
30
แบริ่ง (กก.)
3

เซ็นเซอร์รูปภาพ

กล้องอุตสาหกรรม 6 ล้านพิกเซล

กล้องอุตสาหกรรม 12 ล้านพิกเซล
0.088X:กล้องอุตสาหกรรม 12 เมกะพิกเซล
0.176X:กล้องอุตสาหกรรม 12 เมกะพิกเซล
เลนส์กล้อง
เลนส์ออปติคอลเทเลเซนทริกคู่
เลนส์ออปติคัลเทเลเซนทริกสองเท่าอัตราสองเท่า
กำลังขยาย
0.088X
0.088X+0.176X
ความแม่นยำ (มม.)
±(3+ลิตร/50)
±(2.5+ลิตร/50)
0.088X:±(2.5+L/50)
0.176X:±(1.5+ยาว/50)
หน่วยแสดงผลขั้นต่ำ (มม.)
0.0001
ระยะการทำงานแกน Z(มิลลิเมตร)
120

แหล่งกำเนิดแสง
แหล่งกำเนิดแสงที่ตั้งโปรแกรมได้ 200 ระดับ

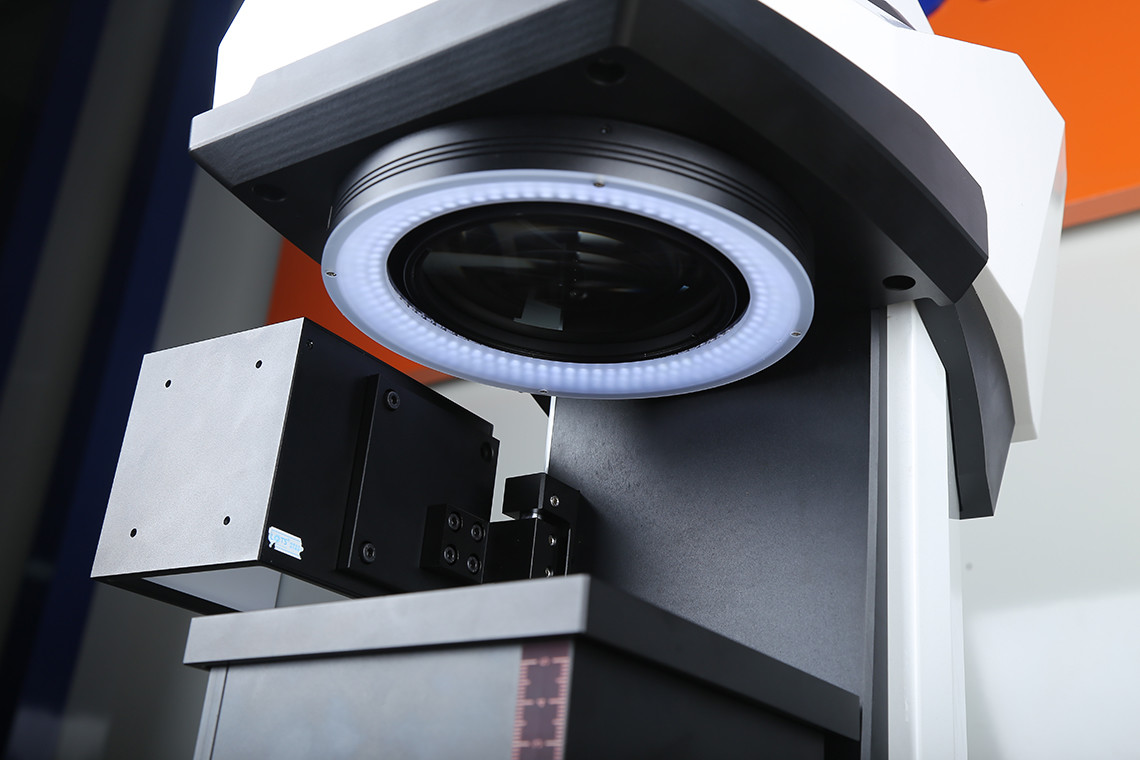

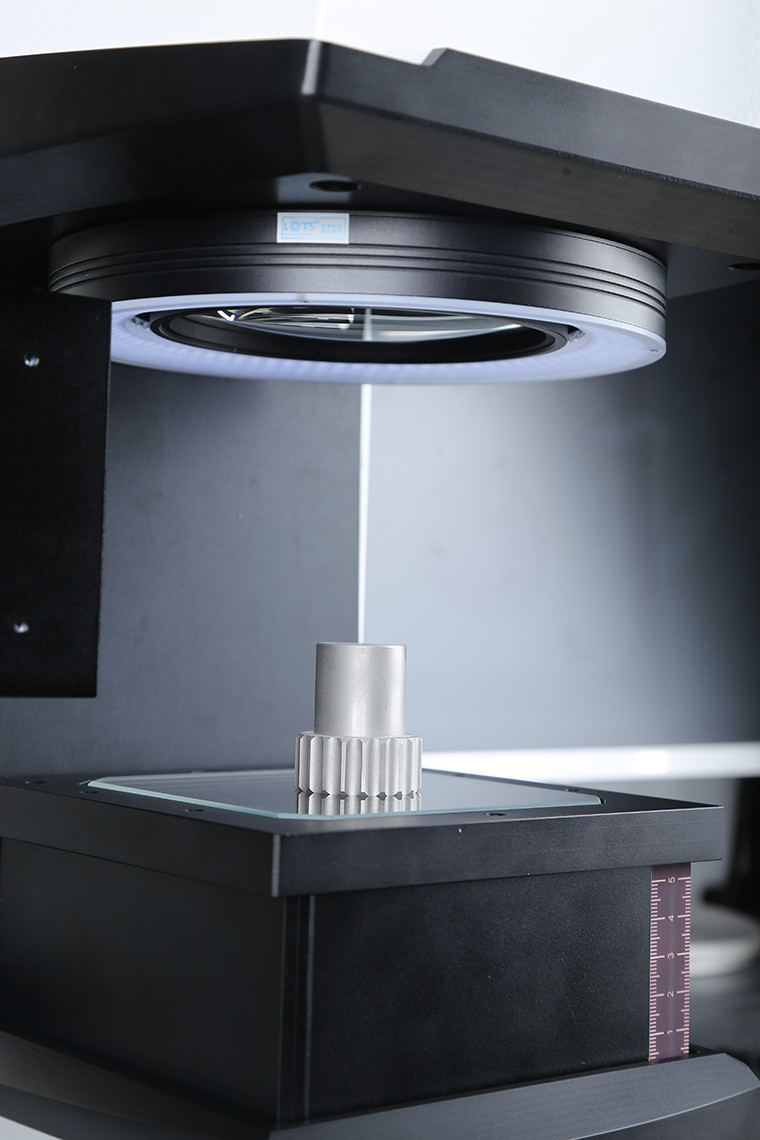

201 - แสง Contour: แหล่งกำเนิดแสงแบบขนาน telecentric
แสงพื้นผิว: แหล่งกำเนิดแสงวงแหวน (อุปกรณ์เสริม, ไฟโคแอกเชียลภายนอก)
การประมวลผลภาพ
IVT-VISION-OneKey
ซอฟต์แวร์
อุณหภูมิ:22℃±2℃ ความชื้น:30~80%
สภาพแวดล้อมการทำงาน
การสั่นสะเทือน: <0.002mm/s, <15Hz
พาวเวอร์ซัพพลาย
220V/50Hz



รายละเอียดการคัดเลือก:
● การจับคู่ตัวเลือก OMQ100M:

กล้องอุตสาหกรรม 12 ล้านตัว (ช่วง: 83 x 63), กล้องอุตสาหกรรม 20 ล้านตัว (ช่วง: 100)

OMQ100C ตัวเลือกการจับคู่: กล้องอุตสาหกรรม 20 ล้าน (ช่วง: 100)

OMQ100D-0.088X ตัวเลือกการจับคู่: กล้องอุตสาหกรรม 20 ล้าน (ช่วง: 100)
● ตัวเลือกกล้องอุตสาหกรรม 20 ล้านตัว (ช่วง: 100): (+3+L/50)
● ใช้บล็อกมาตรฐานเป็นผลิตภัณฑ์ภายใต้การทดสอบ
