ชื่อผลิตภัณฑ์: | อุปกรณ์วัดแสง | มิติ: | 1750*920*1700มม |
---|---|---|---|
ช่วงการวัด: | 400*300*200มม | ความแม่นยำในการวัด: | 2.5+L/200um |
การทำซ้ำ: | 2.5um | ความละเอียดสเกลเชิงเส้น: | 0.1um |
ระบบขับเคลื่อน: | การควบคุม CNC, ระบบขับเคลื่อน AC Servo แบบวงปิด, จอยสติ๊ก, การควบคุมเมาส์หรือแป้นพิมพ์ | ไฟส่องสว่าง: | โปรแกรม 8 ส่วนไฟ LED วงแหวนขนาน LED contour light |
แสงสูง: | ระบบอ่านข้อมูล dro,อ่านข้อมูลดิจิตอล dro,เครื่องมือวัดรูปภาพ OEM 2.5d |

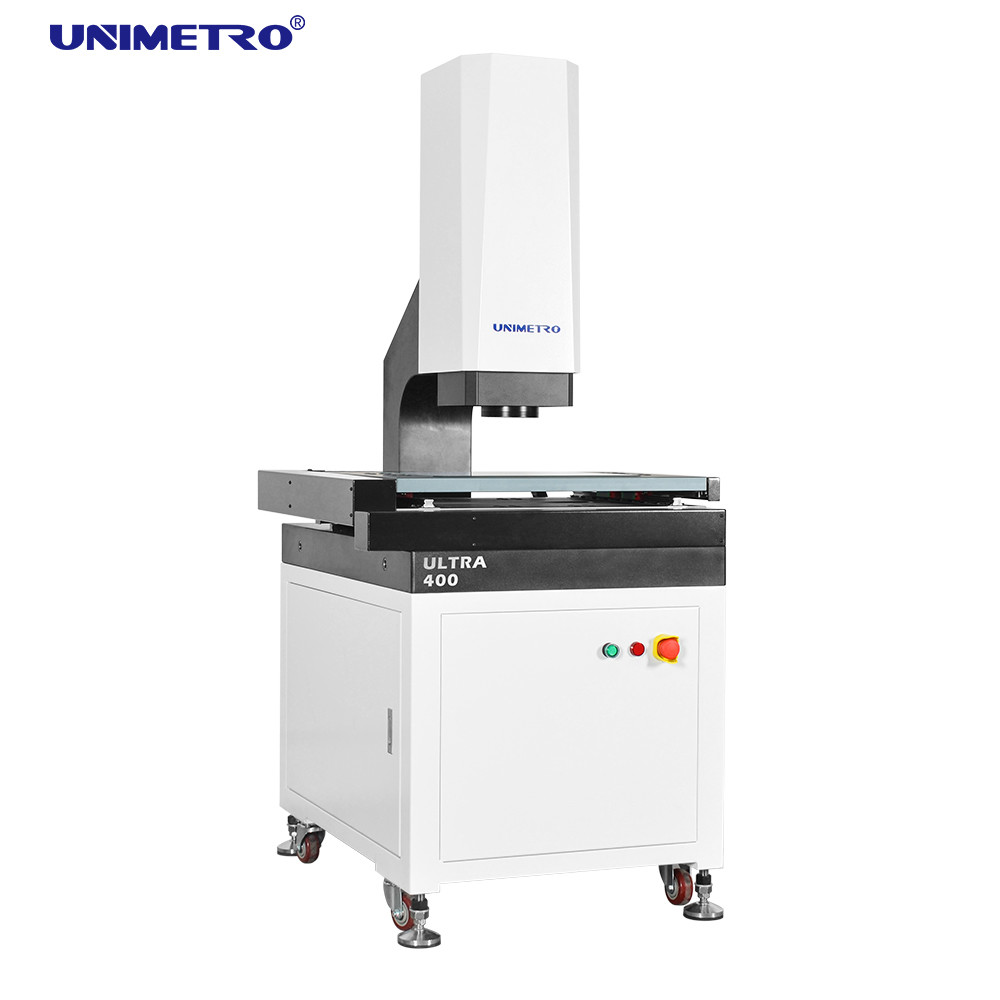

Image Measuring Instrument ซีรีส์ ULTRA เป็นเครื่องวัดการมองเห็นอัตโนมัติเต็มรูปแบบที่มีความแม่นยำสูงแบบคานยื่น ซึ่งพัฒนาขึ้นสำหรับการวัด GD&T พร้อมการควบคุมด้วยมอเตอร์อัตโนมัติ 3 แกนมาพร้อมกับการโฟกัสอัตโนมัติ การควบคุมแสงอัตโนมัติ และการเคลื่อนที่อัตโนมัติของการกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ เพื่อให้การวัดขนาดเชิงเส้นและเชิงเรขาคณิตทำได้อย่างรวดเร็วและแม่นยำ
ลักษณะเฉพาะ
◆ การควบคุมรายละเอียดคุณภาพ
Ø ฐานและเสาหินแกรนิต ความมั่นคงดีเยี่ยม
Øเวทีงานอลูมิเนียมทำให้การควบคุมการเคลื่อนไหวทำปฏิกิริยาได้อย่างรวดเร็วและยืดหยุ่น
Ø ขั้นตอนการทำงานกับพื้นผิวออกซิเดชันแข็งป้องกันรอยขีดข่วน;
Ø มาตรฐานพร้อมลิเนียร์ไกด์ที่แม่นยำ บอลสกรูเจียร และเซอร์โวมอเตอร์ AC เป็นต้น เพื่อให้มั่นใจถึงความแม่นยำและเสถียรภาพของระบบการเคลื่อนที่
Ø ระบบควบคุมแบบรวม ฝังด้วยการควบคุมการเคลื่อนไหว และการควบคุมสัญญาณทั้งหมดเป็นไฟส่องสว่างและการอ่านสเกลเชิงเส้น ช่วยให้มั่นใจได้ถึงประสิทธิภาพของเครื่องที่เสถียรอย่างยิ่ง
◆ การกำหนดค่าประสิทธิภาพสูง
Ø XYZ ระบบควบคุมอัตโนมัติ CNC สามแกนและตำแหน่งที่แม่นยำ
Ø 0.1 um สเกลเชิงเส้นแก้วความแม่นยำสูงเพื่อให้มั่นใจถึงความแม่นยำของตำแหน่งและความแม่นยำในการวัดของระบบ
Ø กล้องสีความละเอียดสูง GIGA เพื่อตอบสนองความต้องการในการสังเกตที่ชัดเจนและการวัดที่แม่นยำ
Ø เลนส์ซูมคลิกความละเอียดสูง 6.5 เท่า ต้องการการแก้ไขพิกเซลที่แม่นยำสองเท่าและการแก้ไขพิกเซลเพียงครั้งเดียว
Ø ด้วยพื้นผิวที่ตั้งโปรแกรมได้ 5 วงแหวน 8 ส่วน LED ไฟส่องสว่างเย็นและ LED รูปร่างขนานไฟส่องสว่างแบบขนานและการปรับแสงอัจฉริยะในตัว จึงสามารถควบคุมความสว่างอัตโนมัติใน 8 ส่วนและรับรู้การปรับความสว่าง 256 ระดับอย่างชาญฉลาด
◆ ความสามารถในการขยายที่ยืดหยุ่น
Ø เซ็นเซอร์แบบไม่สัมผัสหลายประเภทและระบบติดตั้งอย่างรวดเร็วเป็นตัวเลือก ซึ่งสามารถตอบสนองความต้องการการวัดที่แตกต่างกันจากลูกค้าที่แตกต่างกัน
Øไฟวงแหวน LED สี Mavable มีให้ใช้งานในซีรีส์ ULTRA ซึ่งทำให้ซีรีส์มีความยืดหยุ่นและมีประสิทธิภาพมากขึ้นสำหรับชิ้นส่วนต่างๆ ที่มีวัสดุหรือรูปร่างประเภทต่างๆ กัน ทำให้มีแอปพลิเคชันการวัดที่มีประสิทธิภาพมากขึ้น
Ø ด้วยความสามารถในการขยายที่ยืดหยุ่นของซีรีส์ ULTRA ทำให้เข้ากันได้กับโพรบแบบสัมผัส เซ็นเซอร์วัดแบบไม่สัมผัส และแขนหุ่นยนต์ เพิ่มประสิทธิภาพการวัดได้อย่างมาก
แนะนำฟังก์ชั่น
- ซอฟต์แวร์สามารถระบุเส้น วงกลม เช่น องค์ประกอบต่างๆ และวัดค่าได้โดยอัตโนมัติ
- ซอฟต์แวร์มีฟังก์ชันการประมวลผลอัจฉริยะ เช่น การเตือนสีแดงเกินพิกัด การหยุดชั่วคราวเกินพิกัด การหยุดชั่วคราวความล้มเหลวของการวัด การวัดด้วยตนเอง การดำเนินการข้าม การดำเนินการบังคับ ฯลฯ
- ซอฟต์แวร์มีฟังก์ชันการตั้งค่าเบรกพอยต์ ซึ่งสามารถรับรู้ถึงการสลับอัจฉริยะระหว่างการวัดด้วยตนเองและการวัดอัตโนมัติ
- ฟังก์ชันการวัดด้วยเลเซอร์อันทรงพลังสามารถรับรู้ปัญหาต่างๆ ได้อย่างง่ายดาย เช่น การวัดความเรียบด้วยความเร็วสูง การกระแทกเล็กๆ จุดเว้า มุม V และการสแกนพื้นผิวโค้งที่มีความแม่นยำสูง
- ซอฟต์แวร์มีฟังก์ชันบ่งชี้การหรี่แสงเสริมเพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากความเข้มของแสง และปรับปรุงความแม่นยำและประสิทธิภาพของเครื่องทดสอบ
พารามิเตอร์
แบบอย่าง |
อัลตรา 300 |
อัลตรา 400 |
อัลตรา 500 |
อุลตร้า 600 |
|
การเคลื่อนที่ของแกน X/Y(มิลลิเมตร) |
300x200 |
400x300 |
500x400 |
600x500 |
|
การเดินทางแกน Z |
200 มม. (สามารถยกได้ตามความต้องการของลูกค้า) |
||||
สเกลเชิงเส้นแกน X/Y/Z-3 |
ความละเอียดสเกลลิเนียร์แก้ว: 0.1um |
||||
โหมดคำแนะนำ |
คู่มือการเชิงเส้นที่แม่นยำ, รางเลื่อนคู่แบบรางคู่ |
||||
โหมดการทำงาน |
ตัวควบคุมจอยสติ๊ก, การทำงานของเมาส์, โปรแกรมตรวจจับอัตโนมัติ |
||||
ความแม่นยำ |
แกน XYZ:≤2.5+L/200um |
||||
การทำซ้ำ |
±2.5um |
||||
ระบบวีดีโอ |
ซีซีดี |
กล้อง CCD สีความละเอียดสูง 1/3" |
|||
เลนส์ |
เลนส์ซูมคลิกต่อเนื่อง 6.5 เท่า;การขยายแสง: 0.7X-4.5X;การขยายวิดีโอ: 26X~172X (จอภาพ 21.5") |
||||
ระบบส่องสว่าง |
รูปร่าง |
ไฟ LED แสดงรูปร่างแบบขนาน |
|||
พื้นผิว |
0~255 ไฟส่องพื้นผิว LED แบบวงแหวน 5 วง 8 ส่วนแบบปรับได้ทีละขั้น |
||||
กำลังขยาย |
0.7X~4.5X |
||||
ซอฟต์แวร์การวัด |
UNIMETRO 2D ซอฟต์แวร์การวัดอัตโนมัติเต็มรูปแบบ |
||||
โหลดความจุ |
±2.5um |
||||
สภาพแวดล้อมในการทำงาน |
25กก |
||||
พาวเวอร์ซัพพลาย |
อุณหภูมิ 20℃±2℃, ช่วงความชื้น <2℃/ชม., ความชื้น 30~80%, การสั่นสะเทือน <0.002g, <15Hz |
||||
ขนาด(กว้าง*ลึก*สูง)(มิลลิเมตร) |
220V/50Hz/10A |
||||
ขนาด(กว้าง*ลึก*สูง)(มิลลิเมตร) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
น้ำหนักสุทธิ (กก.) |
380 |
450 |
600 |
800 |
* L คือความยาวการวัด (มม.) ความแม่นยำเชิงกลของแกน Z และความแม่นยำของโฟกัสจะสัมพันธ์กับพื้นผิวของชิ้นงาน
* กำลังขยายเป็นค่าโดยประมาณ ซึ่งสัมพันธ์กับขนาดของจอภาพและความละเอียด
* มุมมองภาพ(มม.) = (แนวทแยง*แนวนอน*แนวตั้ง)
* วัตถุประสงค์ 0.5X หรือ 2X เป็นตัวเลือกที่พร้อมใช้งาน และรับการขยายภาพ: 13X~86X หรือ 52X~344X
ข้อมูล บริษัท
ลูกค้า&ตัวแทนของเรา
คำถามที่พบบ่อย |
---|
Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่ |
A1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดใน 24 ชั่วโมง |
Q2: บริษัทของคุณทำธุรกิจอะไรเป็นหลัก? |
A2: เราส่วนใหญ่ผลิตเครื่องวัดการมองเห็น, เครื่องวัดพิกัด, อุปกรณ์ติดตั้ง CMM & VMM เป็นต้น |
Q3: จะเลือกสเปคที่เหมาะสมได้อย่างไร? |
A3: ตราบเท่าที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีคุณสมบัติเหมาะสมให้คุณทราบ |
Q4: คุณยอมรับบริการที่กำหนดเองหรือไม่? |
A4: มั่นใจ!เราสามารถให้บริการได้ไม่เพียงแค่เครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย |
Q5: ระยะเวลาการรับประกันของคุณคืออะไร? |
A5: ระยะเวลารับประกันสินค้าของเราคือ 1 ปีคุณภาพผลิตภัณฑ์ของเรามีเสถียรภาพมากและเรามี ดีขึ้นมากในบางส่วนที่แตกหักได้คุณสามารถมั่นใจได้ในคุณภาพสินค้าของเรา |
