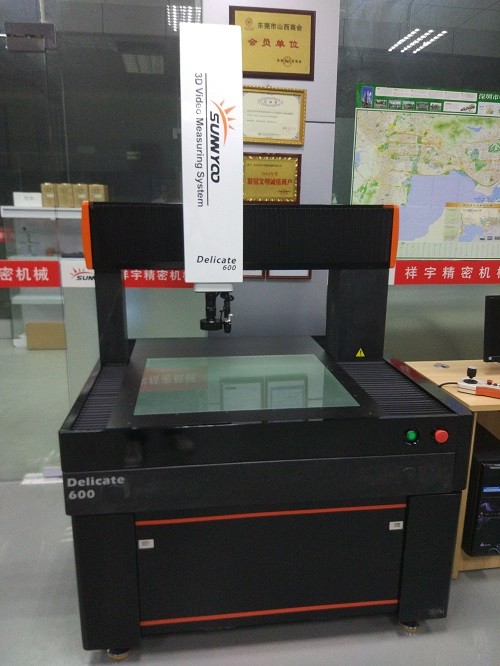

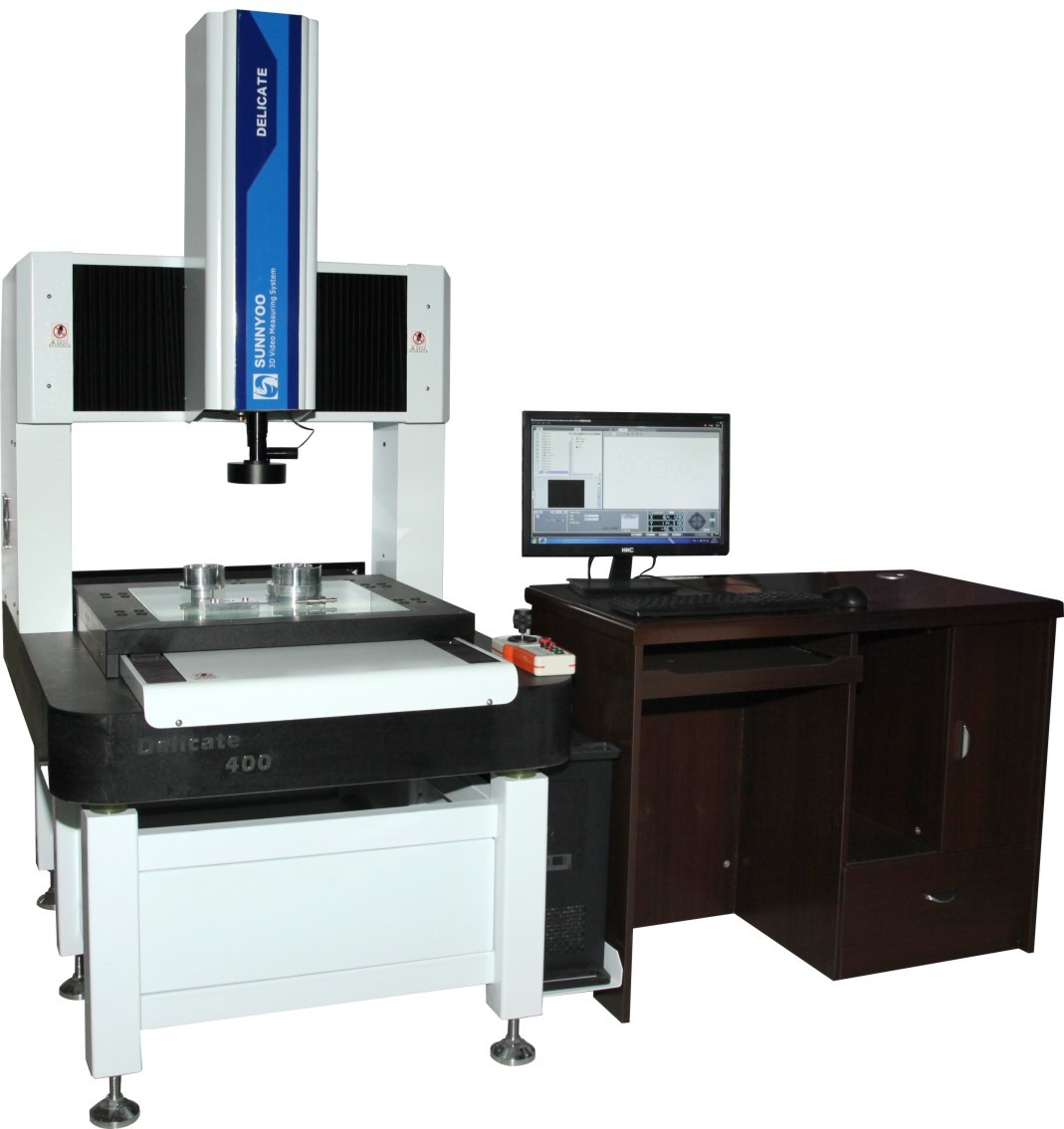

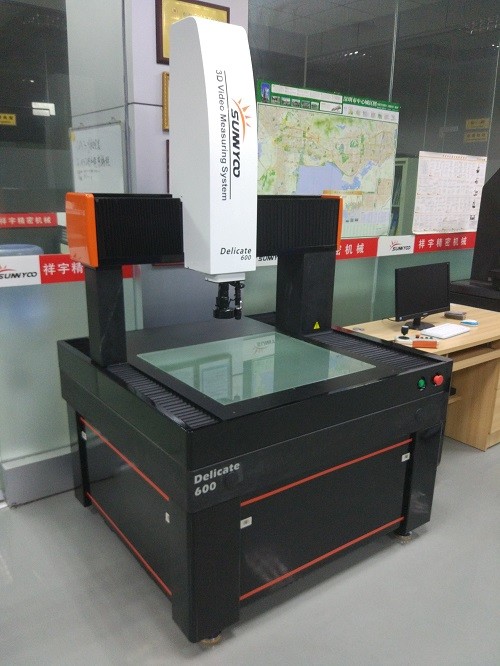

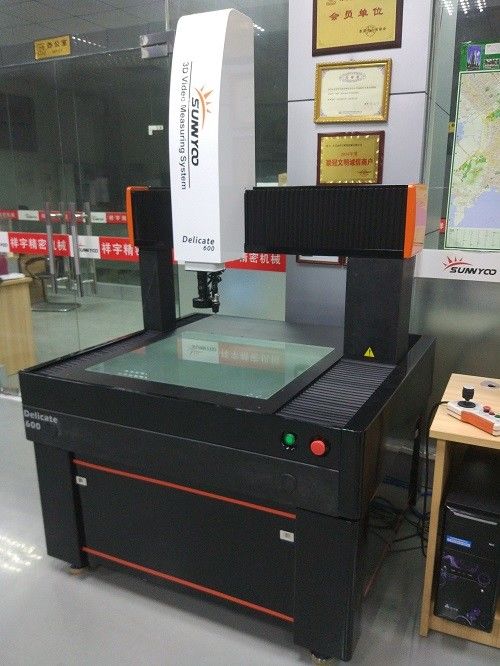

ออพติคอล 3D Composite Vision Measurement System Gantry สามารถตั้งโปรแกรมอัตโนมัติได้

ออพติคอล 3D Composite Vision Measurement System Gantry สามารถตั้งโปรแกรมอัตโนมัติได้

    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
  • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable

    รายละเอียดสินค้า:

    สถานที่กำเนิด: จีน
    ชื่อแบรนด์: UNIMETRO
    หมายเลขรุ่น: ละเอียดอ่อน

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1
    รายละเอียดการบรรจุ: ไม้กรณี
    เวลาการส่งมอบ: 15 วันทำการ
    เงื่อนไขการชำระเงิน: T/T
    สามารถในการผลิต: 5 ชุดต่อเดือน
    ติดต่อตอนนี้
    รายละเอียดสินค้า
    กล้อง: กล้อง CCD สีเกรดอุตสาหกรรม 1/2 " กำลังขยาย: 33-195X
    ระบบการขับเคลื่อน: การควบคุมซีเอ็นซีแบบลูปเต็มรูปแบบมอเตอร์ AC servo อัตโนมัติ 3 แกนและตั้งโปรแกรมควบคุมจอยสติ๊กควบคุมแ ความละเอียดระดับเชิงเส้น: 1um / 0.5um / 0.25um / 0.1um สำหรับตัวเลือก
    ซอฟต์แวร์การวัด: ซอฟต์แวร์การวัดคอมโพสิต Rational Vue 3D


    เครื่องวัดการมองเห็นสามมิติแบบรวมโปรแกรมอัตโนมัติ


    บทนำ

    ●เครื่องวัดการมองเห็นซีรี่ส์ละเอียดอ่อนออกแบบและสร้างโดย UNIMETRO เป็นเครื่องวัดสายตาประกอบ มันถูกสร้างขึ้นบนพื้นฐานของเทคโนโลยีขั้นสูงของออปติก, โพรบ, เซ็นเซอร์เลเซอร์และการควบคุมการเคลื่อนไหวซึ่งรับประกันความแม่นยำความแม่นยำในการทำซ้ำและการเคลื่อนไหว

    ซีรีย์ที่ละเอียดอ่อนเป็นอุปกรณ์ที่โดดเด่นสำหรับการตรวจสอบที่แม่นยำ, QC และการผลิต

    เครื่องวัดการมองเห็นที่ละเอียดอ่อนเป็นเครื่องมือวัดคอมโพสิตคุณภาพสูงพร้อมการวัดพิกัดและเทคโนโลยีการมองเห็นด้วยแสงซึ่งมาจากการออกแบบโครงสร้างของเยอรมัน








    คุณสมบัติ


    1. 000 ฐานเครื่องหินแกรนิตเกรดโต๊ะทำงานและโครงสำหรับตั้งสิ่งของเพื่อให้แน่ใจว่าโครงสร้างความมั่นคงของเครื่องระหว่างการเคลื่อนไหว


    2. ระบบควบคุมการเคลื่อนไหวแบบวงปิดประสานงานกับฮาร์ดแวร์ที่มีความแม่นยำสูงการวางตำแหน่งแกนเครื่องได้อย่างรวดเร็วและแม่นยำ


    3. Renishaw ขนาดเชิงเส้นฝังตัวที่จะนำเสนอการวัดความแม่นยำสูงและประสิทธิภาพการทำงานที่มั่นคง

    4. การใช้เซอร์โวมอเตอร์ของพานาโซนิคดั้งเดิมเพื่อเพิ่มความเร็วในการเคลื่อนที่ความขรุขระและความเสถียร



    5. guideway เชิงเส้นความแม่นยำสูงรับประกันความแม่นยำและความมั่นคงของการเคลื่อนไหว

    6. หลายตัวเลือกสำหรับเลนส์หรือกล้องตามความต้องการของลูกค้าเพื่อตอบสนองความต้องการการวัดการมองเห็นที่แตกต่างกัน

    7. มีซอฟต์แวร์คอมโพสิต RationalVue 3D:

    อุปกรณ์เครื่องดนตรี

    ซอฟต์แวร์ตรวจสอบ 2D + ซอฟต์แวร์ตรวจสอบ 3D + ซอฟต์แวร์ย้อนกลับ CAD + ซอฟต์แวร์วิเคราะห์แบบฟอร์ม + ซอฟต์แวร์สแกนเส้นขอบ + ซอฟต์แวร์สถิติ SPC + ซอฟต์แวร์โปรแกรมออฟไลน์ + ซอฟต์แวร์ประเมินค่าเผื่อ



    ◆เปิดตัวเลือก

    เลนส์ CCD CCD - โซลูชันที่แตกต่างกันสำหรับตัวเลือกตามวัตถุการวัดที่แตกต่างกันเพื่อให้ได้ภาพที่รวดเร็วและมีเสถียรภาพมากขึ้นตามข้อกำหนดการวัดที่แตกต่างกัน

    Touch probe - เพื่อให้ได้การวัด 3 มิติ

    เลเซอร์เซนเซอร์ - สำหรับการวัดแบบไม่สัมผัสความสูงความลึกและความเรียบ


    สเปค

    แบบ

    ละเอียดอ่อน 400 CNC ละเอียดอ่อน 500 CNC ละเอียดอ่อน 600 CNC
    มิติ (มม.) 1300 * 1100 * 1800 1400 * 1200 * 1800 1500 * 1300 * 1800
    ช่วงการวัด (มม.) X 400 500 600
    Y 300 400 500
    Z 200
    ความแม่นยำในการวัด (um) 3 + L / 100 5 + L / 100
    น้ำหนัก (กิโลกรัม) 1800 2500 3000
    ระบบภาพและการวัด กล้อง กล้อง CCD สีเกรดอุตสาหกรรม 1/2 "
    เลนส์ใกล้วัตถุ เลนส์ซูมแบบปรับเอง / เลนส์ Autozoom 0.7-4.5X / Navitar แบบแมนนวลสำหรับอุปกรณ์เสริม
    การขยายภาพ 33-195X
    สนามวิสัยทัศน์ 8.1-1.3
    ระยะการทำงาน 108mm
    การวัดความละเอียด 0.001mm
    ความละเอียดระดับเชิงเส้น 1um / 0.5um / 0.25um / 0.1um สำหรับตัวเลือก
    ระบบการขับขี่ การควบคุมซีเอ็นซีแบบลูปเต็มรูปแบบมอเตอร์เซอร์โว AC, 3 แกนอัตโนมัติและตั้งโปรแกรมได้ควบคุมจอยสติ๊กควบคุมแป้นพิมพ์
    ซอฟต์แวร์การวัด ซอฟต์แวร์การวัดคอมโพสิต Rational Vue 3D
    ประภาส โปรแกรม 8 ส่วนแหวน LED สำหรับแสงพื้นผิว, แหวน 40 ส่วน LED สำหรับตัวเลือก, ไฟ LED รูปร่าง contour ขนาน, แสงร่วมแกนสำหรับตัวเลือก
    แหล่งจ่ายไฟ 220V ± 10% (AC) 50Hz จำเป็นต้องต่อสายดินที่มีความต้านทาน≦4Ω
    สภาพแวดล้อมในการทำงาน อุณหภูมิ: 18-24 ° C, ความชื้น: 30% -75%, หลีกเลี่ยงการสั่นสะเทือน





    เกี่ยวกับเรา

    UNIMETRO ช่วยให้คุณสร้างธุรกิจของคุณเอง!


    UNIMETRO เป็นผู้ผลิตมืออาชีพด้านมาตรวิทยาที่มีประสบการณ์มากกว่า 10 ปี เรานำเสนอผลิตภัณฑ์ที่มีประสิทธิภาพสูงในราคาที่เหมาะสม และยินดีต้อนรับผู้ร่วมงานมืออาชีพจากตลาดโลกและ UNIMETRO จะเสนอการตลาดและการสนับสนุนทางเทคนิคที่ดีที่สุดเสมอ

    บริการของเรา

    UNIMETRO มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และโซลูชั่นมาตรวิทยาที่ดีที่สุดนอกจากนี้ยังให้บริการหลังการขายที่ดีที่สุดการสนับสนุนออนไลน์ฟรีการอัพเกรดซอฟต์แวร์ฟรีและการตอบสนองอย่างรวดเร็วของบริการหลังการขาย

    ตลาดโลก

    ยินดีต้อนรับตัวแทนจำหน่ายหรือผู้จัดจำหน่ายทั่วโลกและเราจะให้การสนับสนุนอย่างเต็มที่ในขั้นตอนการค้าและทางเทคนิค UNIMETRO ให้บริการผลิตภัณฑ์ที่มีอัตราส่วนประสิทธิภาพราคาที่ดีที่สุดและบริการที่ดีที่สุดเสมอ

    OEM และวิธีการแก้ปัญหาการวัดพิเศษ

    UNIMETRO พร้อมให้บริการ OEM สำหรับผู้จัดจำหน่ายของเรา

    ขอขอบคุณทีมงานด้านเทคนิคมืออาชีพของ UNIMETRO เรายังมีความสามารถในการแก้ปัญหาการวัดหรือการพัฒนาอุปกรณ์ชนิดต่าง ๆ ได้โปรดปรึกษากับวิศวกรของเรา
